الوصف

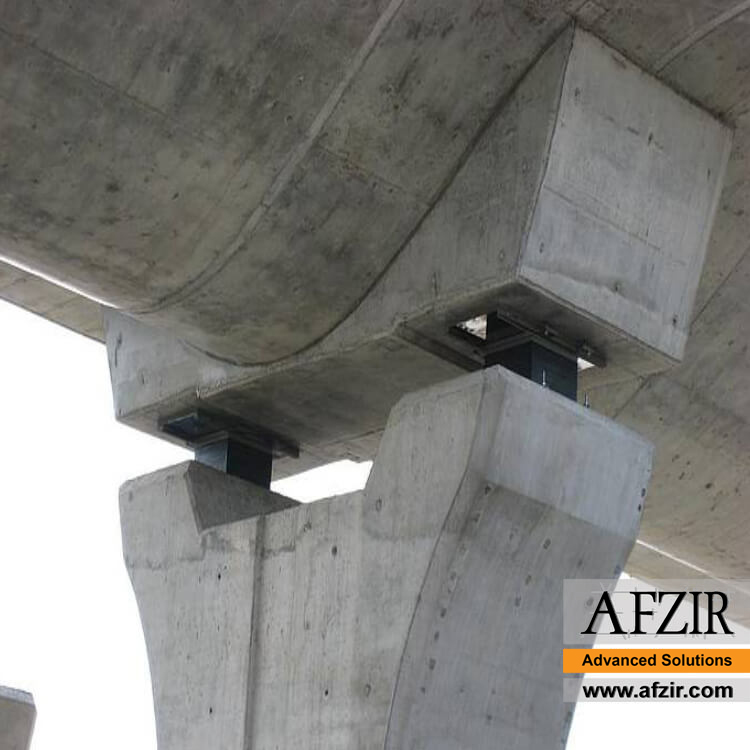

ما هو النيوبرين؟ كل مادة تُستخدم في الهياكل المختلفة تلعب دوراً أساسياً في ضمان سلامتها. أحد هذه العناصر هو الوسادة الاستومرية. تُركب الوسادة المطاطة للاهتزاز في موقع اتصال كل قطعتين. وظيفة هذه الوسائد في الهياكل الخرسانية والفولاذية هي امتصاص الحركات الاهتزازية الرأسية والأفقية والدورانية. تُعتبر هذه الوسائد المطاطة للصدمات من أكثر الأدوات شيوعاً لفصل الجسور، حيث تدعم الأساسات تحت الأحمال النقطية وتتيح الحركة والدوران في عدة اتجاهات. يُستخدم وسادة الماصة للصدمات المصنوعة من النيوبرين عادةً تحت العوارض الخرسانية مسبقة الصب، والعوارض الفولاذية، وفي نقاط أخرى متعددة. تُصنع الوسائد الاستومرية من شركة أفزير بأعلى جودة من النيوبرين. يتم تصنيع الدعامات من مزيج خاص من المطاط الطبيعي وفقاً لوصفة معينة، ويُعزز بالفولاذ لتحقيق أداء مثالي. تتصل الصفائح المقوية في هذه الدعائم كيميائيًا بالاستومر. وهذا يمنع حدوث أي حركة نسبية بين الفولاذ والاستومر. المطاط الطبيعي يتمتع بمقاومة جيدة تجاه التغيرات في درجة الحرارة والعديد من العوامل الأخرى مثل الأوزون، والأشعة فوق البنفسجية، وبعض المواد الكيميائية الأخرى. الدعامات الاستومرية المدعمة بالفولاذ صُممت لتلبية القيود النهائية للتصميم. إذا تم تصميم الوسائد لتحمل أحمال تزيد عن 4000 كيلو نيوتن، فإن أبعادها ستكبر. يتوقف السمك الكلي لمثل هذه الدعامة على مقدار الدوران والنقل. لأن هذه القيم تتحقق من خلال تغير شكل الاستومر، فإن العناصر الزلقة تُعتبر غير ذات أهمية تمامًا. يجب دائمًا أن يكون هناك توزيع مناسب للصّلابة في الضغط والقص والدوران في دعامات الجسور. تلعب عوامل التصميم والشكل دوراً مهماً في التحكم في الإجهادات في التعزيزات والتشوهات في الاستومر من خلال اختيار السماكة الصحيحة للاستومر الداخلي. الدعامات الاستومرية مناسبة أيضًا للجسور على الطرق السريعة والسكك الحديدية، حيث قد يحدث النقل والدوران حول أي من المحاور التي لم تُحدد لنقل الأحمال.
لماذا نستخدم النيوبرين في الجسور؟
يتم تحقيق مرونة الجسر في المقام الأول من خلال جزء يسمى الوسادة المرنة للجسر. عادةً ما تُصنع وسادة الجسر المرنة من مادة قوية ومرنة مثل النيوبرين، وهو نوع من صفائح المطاط الصناعي شديدة التحمل. وكما ذكرنا في بداية المقال، يتم وضع هذه الوسائد بين الأرصفة مثل عوارض الجسور وبين الهياكل الأساسية مثل بعض الدعامات الرأسية التي تسمى القواعد. وتتمثل وظيفتها الرئيسية في توزيع أحمال البنية الفوقية على البنية التحتية والسماح للبنية الفوقية بأداء الحركات اللازمة في ظروف بيئية غير منتظمة دون خلق أي ضغوط ضارة قد تؤثر على السلامة الهيكلية للجسر. عندما تتعرض السلامة الهيكلية للجسر للخطر، قد ينهار الجسر.
إن منع الانهيار ليس هو الفائدة الوحيدة لاستخدام وسادة مطاطية. تعمل الوسادة المرنة على زيادة عمر الجسور عن طريق تقليل الاحتكاك ومنع مواد الجسر من الكسر. وفي الواقع، فإن استخدام وسائد المطاط الصناعي في بناء الجسور يساعد الحكومات على توفير المال عن طريق تأجيل استبدال الجسور.
ما هي مميزات وخصائص النيوبرين؟
الميزة الأكثر أهمية وفعالية للنيوبرين هي مقاومته العالية للاهتزازات وأحمال الثقلیة. الميزة المذكورة للنيوبرين، وهي مقاومته العالية للاهتزازات، زادت بشكل كبير من تطبيقاته وجعلته يستخدم لتقوية وامتصاص الاهتزازات في معظم الهياكل. ميزة أخرى لمطاط النيوبرين هي قوة الضغط العالية، مما يجعل من الممكن استخدامه في الهياكل الثقيلة مثل الجسور الخرسانية. ومن الجدير بالذكر أن المبدأ الأساسي لاستخدام المنتج هو توفره وكفاءته الاقتصادية. ولحسن الحظ، اتخذت شركة أفزير خطوات مقبولة فيما يتعلق بالوسادة الموجودة أسفل الجسر، ويمكن للعملاء والمقاولين الاستفسار عن كمية المواد اللازمة للشراء وسعر مطاط النيوبرين من خبراء شركة أفزير بمكالمة واحدة.
تشمل الميزات البارزة الأخرى للنيوبرين أفزير المرونة العالية والثبات والمقاومة الكيميائية الجيدة، وامتصاص عالي للاهتزازات ضد الصدمات المحتملة، والمرونة في نفس الوقت وفي اتجاهين مختلفين، والقدرة على الدوران وتغيير الشكل حول محاور مختلفة، ومقاومة مناسبة للأحماض. والمواد البترولية ومناسبة لظروف درجات الحرارة من -40 إلى 70.
ما هي ممیزات النيوبرين (وسادة المطاط الصناعي)؟

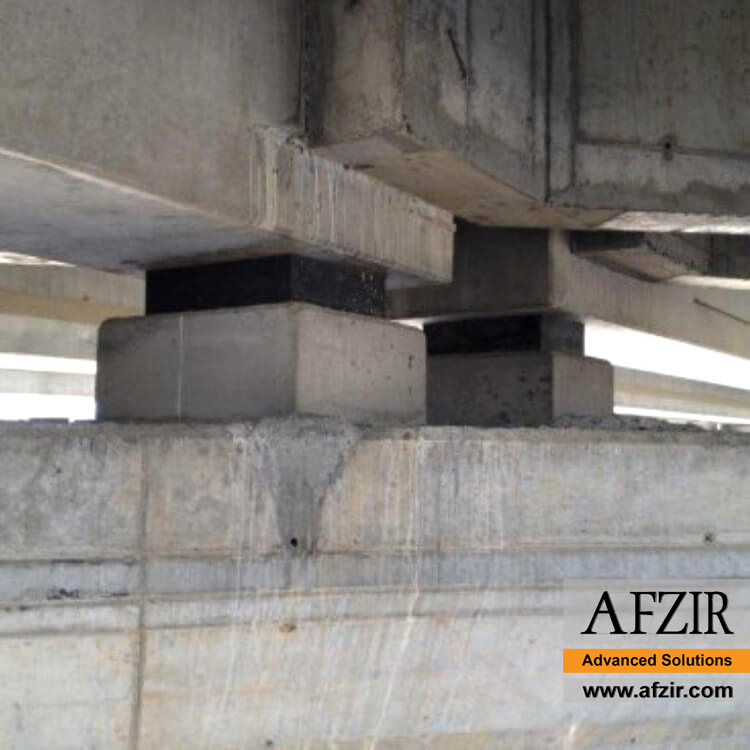

تُستخدم وسائد المطاط الصناعي كألواح حاملة فعالة للخرسانة سابقة الإجهاد أو العوارض الفولاذية في الجسور والمباني. توفر وسائد النيوبرين التي تنتجها شركة افزیر إمكانية نقل الحمل بشكل مثالي وموحد من الحزمة إلى البنية التحتية وتسمح للحزم بالدوران وفقًا لزاوية التمدد في شبكاتها. كما يوفر عمر الحزمة تحت الحمل العالي إمكانية الحركة الجانبية والطولية للحزمة بسبب القوى الحرارية. لا تحتوي وسادات النيوبرين على أجزاء متحركة ويتم امتصاص التمدد والانكماش الحراري من خلال قدرة القص للوسادة. لا توجد حركة انزلاقية بين الوسادة المرنة والشعاع أو بين الوسادة والدعم.
سوق وسعر بيع وشراء النيوبرين (وسادة المطاط الصناعي)
بلغت قيمة سوق النيوبرين أكثر من 1.95 مليار دولار أمريكي في عام 2018، ومن المتوقع أن يشهد معدل نمو سنوي مركب قدره 2.3% بمرور الوقت. ومن حيث الإنتاج، حققت صفائح مطاط النيوبرين أكبر عدد من القطع المنتجة في عام 2018. ومن المتوقع أيضًا أن تحافظ على هذه الهيمنة خلال الفترة المتوقعة من 2019 إلى 2025.
من المرجح أن يؤدي النمو السريع في صناعة البناء والتشييد إلى زيادة الطلب وشراء مطاط النيوبرين خلال الفترة المتوقعة. تعد المشاركة المتزايدة للحكومة في تطوير البنية التحتية الخاصة والعامة أحد العوامل الرئيسية التي تزید إلى الطلب على هذا المنتج. يُظهر النيوبرين خصائص مثل المقاومة الممتازة للماء والهواء والأوزون. بالإضافة إلى ذلك، فإن قوة الشد الخاصة بها رائعة أيضًا، وكلاهما يجعلها خيارًا جيدًا للاستخدام في أختام الجسور. وهذا هو سبب زيادة شراء وبيع ممتصات الصدمات المصنوعة من النيوبرين. للاستفسار عن سعر ومواصفات مطاط النيوبرين تواصل مع خبرائنا في أفزير.
أنواع النيوبرين من حيث الشكل والبنية
هذا المنتج من حيث الشكل والبنية ينقسم إلى أنواع مختلفة. بالإضافة إلى إنتاج وتوريد جميع أنواع النيوبرين، تقدم شركة أفزير أيضًا الخدمات الفنية والهندسية في مجال التصميم والحسابات اللازمة للنيوبرين. بالإضافة إلى إنتاج وتوريد جميع أنواع النيوبرين، تقدم شركة أفزير أيضًا الخدمات الفنية والهندسية في مجال التصميم والحسابات اللازمة للنيوبرين. يصنع النيوبرين من نوع من المطاط ينقسم إلى نوعين من الوسائد المطاطية ذات التخميد العالي والمنخفض. المطاط المستخدم في هذه الأنظمة الزلزالية هو المطاط الطبيعي أو المطاط الصناعي (محامل المطاط الكلوروبرين المرنة).
مادة النيوبرين المصنوعة من المطاط الصناعي والتي تعرف بالاسم المختصر “النيوبرين” والمذكورة بالتفصيل أعلاه، تتمتع بمقاومة ومقاومة أكبر من مادة النيوبرين مع المطاط الطبيعي. وظيفة التخميد ليست لزجة تماما ولا هستيرية ويمكن عادة إنتاجها بأشكال مختلفة من الدوائر والمستطيلات والمربعات وبأبعاد مختلفة (والتي تتناسب مع نوع المشروع وظروف واحتياجات العميل). وبشكل عام فإن أفضل أنواع النيوبرين من حيث الأشكال هو الشكل الدائري، لأنه يقلل من تغيرات الشكل العام في جميع الاتجاهات، ونتيجة لذلك فهو يقلل من إجهادات النقاط. النيوبرين ذو التخميد المنخفض لا يُظهر استجابة مناسبة للقوى الجانبية والأحمال الزلزالية، ويمكن تعويض هذا النقص بإضافة نواة أو عدة أنوية رصاصية في الوسط أو في الأطراف. يعمل قضيب الرصاص مع المطاط على تقليل تأثير الأحمال الجانبية بسبب التخميد العالي. أما في النيوبرين ذو التخميد العالي، فيُستخدم نوع خاص من المطاط ذو تخميد حرج أقل ولا يحتاج إلى نواة رصاصية.
يتم تصنيف أنواع مختلفة من أنواع النيوبرين على النحو التالي من حيث الشكل والبنية.
- وسادة من النيوبرين والمطاط الصناعي غير المقوى
- النيوبرين ووسادة مطاطية معززة بطبقات
- العوازل الزلزالية – النيوبرين الرصاص
- تفلون النيوبرين
مواصفات
- مقاومة عالية للاهتزازات
- تقليل الحمل الميت
- قوة ضغط عالية
- زيادة عمر الهيكل
- انخفاض كبير في تكلفة البناء
- تقليل تكلفة الصيانة
- سعر معقول واقتصادي
- جودة عالية ومتانة في الظروف الجوية القاسية
- الملكية الزلزالية
الإستخدامات
- في الجسور الفولاذية والخرسانية والمعلقة
الجسور الجاهزة - المعدات والخزانات لحفظ الوقود والمصافي
- تحت قواعد الآلات الديناميكية
- هياكل صناعات النفط والغاز والبتروكيماويات
- الهياكل ذات الأهمية العالية
- أنواع المباني وأنواع الهياكل الخرسانية والفولاذية
- الملاعب والقاعات الرياضية
لون المنتج
- أسود
مواصفات مکانیکیة
| صلابة | 55±5 Shore A |
| تشوه القص | 1.0±0.1 MPa |
| قوة الشد | ≤15 MPa |
| مطاوعة النهائیة | ≤400 % |
| تغییر الصلابة | Max -5 Shore A |
| التغير في قوة الشد | Max -10 MPa |
دليل لأصحاب العمل
يمكن إجراء التصميمات ذات الصلة لتعديل الجسور وفقًا للوائح والمعايير مثل ISO9001، المعيار الأوروبي EN 1337-5، Euro Codes Building The Future EC0، EC1، EC8، ASSHTO M297، CNR 10018.

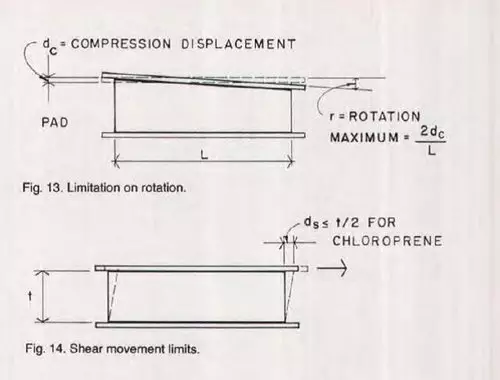

كيفية تحديد حجم النيوبرين ؟
ضربات النيوبرين المطاطية تتحمل الضغط العمودي. بينما تتحكم مقاومة القص في الحركات الأفقية. يستند تصميم الوسادة المطاطية على تحقيق توازن بين توفير الصلابة الكافية لمقاومة القوة الضاغطة العالية والمرونة للسماح بنقل الحركة الدورانية. في بعض الأحيان، يتم التحكم في سطح قاعدة الوسائد المطاطية للجسور بواسطة أقصى إجهاد ضغط مسموح به نتيجة لتطبيق طبقات من المطاط المقوى بالصفائح الفولاذية. بالإضافة إلى ذلك، يتأثر حجم وسادة الجسر والمباني المصنوعة من النيوبرين بفصل الهيكل عن حافة القاعدة، وهو ما قد يحدث بسبب الدوران. لأن الإجهادات الشدّية الناتجة عن الانفصال قد تؤدي إلى تقشرها. يتم تصميم سمك الوسائد بناءً على قيود الصلابة الأفقية ويتم التحكم فيه بواسطة متطلبات الحركة. يجب أن يكون الانفعال القصي أقل من حد معين لتجنب حدوث التدحرج والتلف الناتج عن الإجهاد المتكرر. ويتم تحقيق الصلابة العمودية للوسائد من خلال وضع عدد كافٍ من الصفائح الفولاذية.
الأبعاد المطلوبة للنيوبرين
يمكن حساب الأبعاد المطلوبة للنيوبرين وفقًا لنوع الهيكل والأحمال المطبقة. في إعداد الرسومات التنفيذية للنيوبرين، يجب أيضًا تحديد الطول والعرض والارتفاع وعدد الصفائح الفولاذية وسمك كل طبقة من طبقات النيوبرين المطاطي.
طرق التعرف على الوظيفة الصحيحة للنيوبرين
مع العلم أن النيوبرين هو أحد الأعضاء الحيوية في هيكل الجسر ومعدات الاهتزاز الحيوية في مختلف الصناعات وعادة ما يستخدم في نقاط مهمة من الهيكل، ونتيجة لذلك، فإن أدائها السليم مهم للغاية. ومن الأساليب التي يمكن استخدامها في هذا الاتجاه تغيير شكل النيوبرين بسبب الانكماش والتمدد في الشتاء والصيف، بحيث يتحرك النيوبرين إلى الخارج في الصيف مع تمدد الهيكل، وفي الشتاء مع الانكماش والانهيار. يتحرك الهيكل إلى الداخل، وهي إحدى علامات التشغيل الصحيح. وفقًا للنتائج المستخلصة من دراسة أداء النيوبرين، فإن استخدام هذا المنتج يؤدي إلى تقليل الانفعال النسبي في العناصر، مما يؤدي بدوره إلى تقليل الإجهادات الناشئة في النظام الإنشائي. وفقا للبحث الذي تم إجراؤه على عدد كبير من الجسور، تم الحصول على كمية زحف وسقوط النيوبرين على النحو التالي.

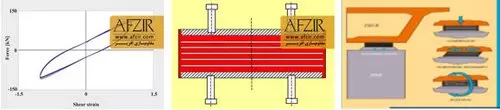

دراسة كمية الزحف في مادة النيوبرين نتيجة التعب طويل الأمد
مراحل التنفیذ
- يجب أن تكون الأسطح المراد تركيب الوسادة المطاطية المعززة عليها مستوية، نظيفة وخالية من الغبار، وأي شوائب مثل الدهون والزيوت والشحوم.
- قبل تركيب النيوبرين، يجب ملء الثقوب الكبيرة في الخرسانة بمونة أفزير الخاصة. يجب تسوية المناطق غير المستوية باستخدام ملاط أو معجون تسوية مناسب، ومن ثم يجب تركيب الوسادة المطاطية.
- يجب أن يتم تركيب وتنفيذ الوسادة المطاطية المسلحة بواسطة أشخاص مدربين ومتخصصين.
