معرفی کامل استاندارد 2800
استاندارد 2800 که با نام «آیین نامه طراحی ساختمانها در برابر زلزله» شناخته میشود، یکی از مهمترین استانداردهایی است که از سوی مرکز تحقیقات راه، مسکن و شهرسازی تدوین شده است. این آیین نامه، مرجع مهار لرزهای ساختمانهای مسکونی، تجاری و اداری با روشهای مختلف بوده که با تکیه بر علم روز و با پیشگیری از خطر آسیب مجدد به ساختمانها در برابر زلزله، آماده سازی شده است.
دانلود آیین نامه 2800 طراحی ساختمان ها در برابر زلزله
آیین نامه 2800، کاملترین آیین نامهای است که به همت متخصصان و افراد باتجربه در حوزه ساختمان سازی طراحی شده تا خطرات ناشی از زلزله خیز بودن کشور پهناور ایران، به حداقل برساند. کلیه ضوابط و قوانین اعلام شده در استاندارد 2800 برای مهندسان اجرایی لازم الاجرا هستند و مهندسان ناظر و کارفرمایان نیز باید با اطلاع کامل از این ضوابط، ساختمان خود را با تسلط کامل روی آنها اجرا کنند.
استاندارد 2800 چند صفحه است؟
تعداد صفحات استاندارد 2800 بسته به نوع ویرایش آن متفاوت است؛ اما آخرین نسخه تصویب شده این استاندارد (یعنی ویرایش چهارم) در مجموع حدود 212 صفحه دارد. در صفحات مختلف توضیحات، فرمول و تصاویر مفهومی برای درک بهتر مهندسان جهت مهار لرزهای ساختمانها درج شدهاند.
آیین نامه 2800 توسط چه کسی تصویب میشود؟
برای تدوین و تنظیم آیین نامه 2800، کارگروههای متشکل از جامعه مهندسی و دانشگاهیان حضور دارند؛ اما تصویب نهایی این آیین نامه برعهده وزارتخانه مرکز تحقیقات راه، مسکن و شهرسازی است. تا زمانی که این آیین نامه به تصویب وزارتخانه ذکر شده نرسد، لازم الاجرا نیست. آخرین ویرایش تایید شده این آیین نامه با بیش از 5 سال فعالیت بی وقفه و تلاش 2000 نفر در کنار یکدیگر تدوین و نهایی شد و سال هاست که توسط مهندسان مورد استفاده قرار میگیرد.
استاندارد 2800 مبنای کار چه افرادی است؟
استاندارد 2800 با مباحث مهم و کلیدی در مورد طراحی لرزهای ساختمانها در اختیار قرار میدهد و مبنای کار تمامی مهندسان است. در واقع، عدم رعایت قوانین این آیین نامه، منجر به عدم صدور پروانه ساخت شده و مشکلاتی را به نیز به همراه خواهد داشت. از جمله گروهها و مشاغلی که باید ضوابط این استاندارد را رعایت کنند، عبارتند از:
- شهرداریها
- بخش داریها
- دهیاریها
- مراجع صدور پروانه و کنترل و نظارت بر اجرای ساختمانها
- مالکان ساختمانها
- کارفرمایان ساختمانها
- مجریان ساختمانها
- مهندسان ناظر ساختمانها
- صاحبان حرفههای مهندسی ساختمان
تاریخچه استاندارد 2800؛ از ویرایش اول تا چهارم
روند تهیه استاندارد 2800 به این شکل بوده که در ابتدا یک سری نیروهای مهندسی و متخصص، این آیین نامه را تدوین کردهاند؛ اما برای ویرایشهای بعدی، مهندسان با بررسی نقاط ضعف و قوت ویرایش قبلی و مشکلات رایج، یک پیش نویس از نسخه جدید این آیین نامه منتشر میکنند و پس از تایید نهایی، رعایت ضوابط و مقررات آن در دستور کار قرار میگیرد.
آیین نامه 2800 ویرایش اول
در سال 1341، بعد از زلزله دل خراش بویین زهرا با شدت 7.2 ریشتر که 12 هزار جان باختند، آیین نامهای برای مهار لرزهای ساختمانها منتشر شد که در واقع همان ویرایش اول آیین نامه 2800 بود. این نسخه از آیین نامه در طول چندین سال تغییر کرد و در نهایت نسخه نهایی آن در سال 1366 با کمک مجموعهای از دانشجویان، اساتید دانشگاه، متولیان و صنعت گران روی کار آمد.
آیین نامه 2800 ویرایش دوم
با گذشت زمان، پیشرفتهای بیشتری در حوزه زلزله ایجاد شد و همین موضوع تغییرات مثبتی را در مسیر ویرایش دوم آیین نامه 2800، ایجاد کرد. در سال 1372، بررسی مجدد این استاندارد در دستور کار مراجع ذی صلاح قرار گرفت و یک گروه 36 نفره متخصص، آن را مورد بازبینی قرار دادند. پس از گذشت 6 سال، اولین پیش نویس از ویرایش دوم استاندارد 2800 در دسترس عموم قرار گرفت تا در صورت نیاز نظرات خود را اعلام کنند. زیاد طول نکشید که در نهایت نسخه نهایی این استاندارد در همان آذر ماه سال 1378، به نصویب رسید و در دستور کار قرار گرفت.
آیین نامه 2800 ویرایش سوم
مجددا در سال 1379، بازنگری و بررسی مجدد آیین نامه 2800 در دستور کار قرار گرفت. به طوری که بخش زیادی از این آیین نامه بررسی و تغییرات لازم برای رفع ابهام و مشکلات مهندسی در آن در نظر گرفته شد. برخلاف ویرایش دوم استاندارد 2800، این ویرایش دارای جزئیات کاملتری بوده و فصل بندی به صورت منظم و دقیق در نظر گرفته شد. همین روند منطقی در نظر گرفته شده در مباحث این آیین نامه، آن را بیشتر مورد توجه جامعه مهندسی قرار داد. به گفته مسئولان، ویرایش سوم آیین نامه 2800 پس از 5350 ساعت کار، آماده و در در دسترس مهندسان قرار گرفت.
آیین نامه 2800 ویراش چهارم
آخرین نسخهای که تا سال 1403 مورد استفاده مهندسان و متخصصان قرار گرفت، آیین نامه 2800 ویرایش چهارم بود. این آیین نامه پس از سه ویرایش قبلی، دریافت بازخوردها و بررسی نقاط ضعف و مثبت توسط 8 کارگروه مجزا، اصلاح و بازبینی شد. در این 4 کارگروه، 44 نفر از افراد دانشگاهی و صنعت گران متخصص وظیفه بررسی هر بخش از آیین نامه را داشتند. به طوری که جزئیات بیشتری به این آیین نامه افزوده شد و در آن امکان بررسی تایز نزدیکی به گسل و ناپایداری زمین نیز در نظر گرفته شد.
ویژگیهای ویرایش چهارم استاندارد 2800
آخرین ویرایش استاندارد 2800 که در حال حاضر نیز توسط مهندسان مورد استفاده قرار میگیرد، همین ویرایش چهارم این استاندارد است. دسته بندی موضوعی مناسب، طبقه بندی بخشهای آیین نامه، بررسی پی و جزئیات ساختمان، همگی در این ویرایش مورد توجه قرار گرفتهاند.
- دسته بندی نوع زمینها برای طراحی لرزهای صحیح
- یک استاندارد کامل و جامع برای استفاده از کارشناسان ایرانی و بین المللی
- اصلاح فرآیندهای تحلیل برای سازهها و ساده سازی آنها
- بازنگری جدول ضریب رفتار و ترکیبات بار دارای زلزله
- ایجاد اصلاحات اساسی در زمان تناوب
- عرضه مباحث و سیستمهای جدید برای باربر در برابر زلزله
- به روزرسانی در دیافراگمها و اجزای جمع کننده نیروها
- آپدیت و بروزرسانی ضوابط تعریف شده برای ساختمانهای بنایی
- اصلاح طیف پاسخ طراحی
- اصلاح طبقه بندی نوع زمین
- ارائه روشهای ساده شده تحلیل برای سازههای دارای هندسه ساده در کنار تحقیق روشهای فعالی
- بررسی و اصلاح ضوابط مربوط به اتصالات گیردار تیر
- معرفی روشهای تحلیل استاتیکی غیرخطی به عنوان یکی از روشهای تحقیق
نگاهی سریع به فصل بندی استاندارد 2800
استاندارد 2800 با 7 فصل مجزا که هر کدام مطالب و جزئیات مختلفی را به خود اختصاص دادهاند، تشکیل شده است. در نهایت در آخر این آیین نامه، چند پیوست نیز قرار داده شده که مهندسان با بررسی آنها میتوانند درک عمیقتری از جزئیات توضیح داده شده در این آیین نامه داشته باشند. در جدول زیر فصلهای آیین نامه 2800 را بررسی کنید.
| شماره فصل | عنوان فصل | محور اصلی مباحث | مخاطبان اصلی | نقش در فرایند طراحی |
| فصل 1 | کلیات و تعاریف پایه | هدف استاندارد، سطح خطر زلزله، گروه بندی اهمیت ساختمانها، ضریب اهمیت | همه طراحان، ناظران، کارفرمایان | تعیین چارچوب کلی و سطح ایمنی مورد انتظار |
| فصل 2 | حرکت زمین و تعیین نیروی زلزله | تعریف شتاب مبنا، طیف طرح، طبقه بندی خاک، محاسبه برش پایه | مهندسان سازه و ژئوتکنیک | تبدیل خطر زلزله به نیروی طراحی |
| فصل 3 | ضوابط طراحی سازههای ساختمانی | روشهای تحلیل استاتیکی و دینامیکی، ضریب رفتار، نامنظمیها، کنترل تغییر مکان | مهندسان محاسب سازه | هسته اصلی محاسبات و طراحی لرزهای ساختمان |
| فصل 4 | اجزای غیر سازه ای | محاسبه نیروی وارد بر تیغهها، نما، سقف کاذب، تاسیسات و نحوه مهار آن ها | مهندسان سازه، معماران، مجریان | کاهش خطر سقوط و خسارت اجزای غیر باربر |
| فصل 5 | سازههای غیر ساختمانی | طراحی مخازن، سیلوها، دکلها و تاسیسات صنعتی در برابر زلزله | مهندسان صنایع و سازههای خاص | تامین پایداری لرزهای در پروژههای صنعتی |
| فصل 6 | الزامات ژئوتکنیکی | مطالعات خاک، روانگرایی، نشست، انتخاب نوع پی و تمهیدات پایدارسازی | مهندسان ژئوتکنیک | کنترل ریسکهای ناشی از بستر زمین |
| فصل 7 | ساختمانهای با مصالح بنایی | ضوابط کلاف بندی، ابعاد دیوار، محدودیت بازشوها و کیفیت مصالح | مهندسان ناظر و طراح پروژههای بنایی | افزایش ایمنی ساختمانهای بنایی به ویژه در مناطق روستایی |
بررسی فصلهای آیین نامه 2800
استاندارد ۲۸۰۰ ایران، چارچوب اصلی طراحی لرزهای را تعیین میکند تا اطمینان حاصل شود که ساختمانها در زلزله آسیب کمتری ببینند و کمتر جان و مال مردم را به خطر بیندازند. این آیین نامه دارای 7 فصل با عناوین زیر و مباحث و کلیاتی است که در ادامه بررسی میکنیم.
فصل اول: چارچوب کلی و تعاریف پایه
آغاز استاندارد 28000 به تبیین هدف، دامنه کاربرد و مفاهیم اصلی اختصاص دارد. در این بخش مشخص میشود که طراحی باید بر اساس چه سطحی از خطر زلزله انجام گیرد. دو سطح اصلی در آن مطرح میشود که شامل موارد زیر هستند:
- زلزله طرح با دوره بازگشت حدود 475 سال
- زلزله بهره برداری با دوره بازگشت کوتاه تر
در فصل اول آیین نامه 2800، ساختمانها نیز بر مبنای اهمیت به چند گروه تقسیم میشوند. ساختمانهای کم اهمیت تا بناهای حیاتی مانند مراکز درمانی و امداد که نیاز به بررسی دقیقتر اصول مهندسی و اجرایی دارند. هر گروه دارای ضریب اهمیت مشخصی است که مستقیما در محاسبه نیروی لرزهای اثر میگذارد.
همچنین ضوابطی درباره سادگی پلان، تقارن، محدودیت پیش آمدگیها، درز انقطاع و سبک سازی ارائه میشود. این موارد اگرچه در ظاهر معماری هستند، اما نقش تعیین کنندهای در رفتار لرزهای سازه دارند. بررسی این فصل باید حتما در دستور کار مهندسان قرار گیرد، زیرا بدون درک جزئیات آن نمیتوان اطلاعات سایر فصلها را نیز درک کرد.
فصل دوم: تعریف حرکت زمین و اثر آن بر سازه
در این فصل نحوه در نظر گرفتن زلزله در محاسبات توضیح داده میشود. حرکت زمین میتواند به کمک طیف طرح یا در موارد خاص با استفاده از شتاب نگاشت واقعی مدل سازی شود. در فصل دوم آیین نامه 2800، کلیه اطلاعات مورد نیاز برای حرکت زمین و اثر آن بر سازه بررسی و با فرمولهای اختصاصی، توضیح داده شدهاند.
نوع خاک ساختگاه در این بخش اهمیت ویژهای دارد. زمینها بر اساس ویژگیهایی مانند سرعت موج برشی یا نتایج آزمایش نفوذ استاندارد در گروههای مختلف طبقه بندی میشوند. ترکیب پهنه لرزه خیزی منطقه و نوع خاک، شتاب مبنای طرح را مشخص میکند. این شتاب مبنا پایه اصلی محاسبه برش پایه و توزیع نیروی جانبی در ساختمان است.
فصل سوم: ضوابط طراحی سازههای ساختمانی
مفصل ترین بخش استاندارد به روشهای تحلیل و طراحی ساختمان اختصاص یافته است. مهندسان سازه در این فصل با شیوههای مختلف تحلیل مانند روش استاتیکی معادل، تحلیل دینامیکی طیفی، تحلیل تاریخچه زمانی و در موارد پیشرفته تحلیل غیرخطی آشنا میشوند.
مفاهیمی مانند ضریب رفتار، ضریب اضافه مقاومت، نامنظمی در پلان و ارتفاع، طبقه نرم، کنترل تغییر مکان جانبی و اثرات مرتبه دوم در این فصل بررسی میشود. همچنین ضوابط مربوط به دیافراگمهای سقف و اعضای جمع کننده نیرو مطرح میگردد تا انتقال صحیح نیروهای جانبی در کل سازه تضمین شود.
فصل چهارم: اجزای غیر سازهای و نحوه مهار آن ها
تجربه زلزلههای گذشته نشان داده است که بسیاری از خسارات مالی و حتی تلفات انسانی ناشی از سقوط یا شکست اجزای غیر سازهای بوده است؛ عناصری مانند تیغهها، نما، سقف کاذب و تاسیسات تحت تاثیر زلزله قرار گرفتهاند، در حالی که جزو اجزای غیر سازهای هستند.
در این فصل روش محاسبه نیروی لرزهای وارد بر این اجزا ارائه میشود. هر نوع اجزای غیر سازهای از جمله دیوار، سقفهای کاذب، نیروی زلزله روی آنها و … بررسی و در نهایت به تحلیل در میآید. ضرایبی برای در نظر گرفتن بزرگ نمایی پاسخ جزء و رفتار آن تعریف شده است. همچنین نحوه اتصال و مهار مناسب این اجزا به سازه اصلی تشریح میگردد. هدف آن است که حتی در صورت باقی ماندن سازه اصلی، عناصر پیرامونی موجب خطر برای ساکنان نشوند.
فصل پنجم: طراحی سازههای غیر ساختمانی
همه سازهها محدود به ساختمانهای متعارف نیستند. مخازن، سیلوها، دکلها، تجهیزات صنعتی و سازههای فرآیندی نیز تحت تاثیر زلزله قرار میگیرند؛ اما به عنوان سازههای غیر ساختمانی طبقه بندی میشوند. این فصل الزامات ویژه طراحی چنین سازههایی را بیان میکند. موضوعاتی مانند پایداری در برابر واژگونی، انتقال نیروی جانبی به فونداسیون، محدودیت تغییر مکان و کنترل شرایط خاص بهره برداری در محیطهای صنعتی مورد توجه قرار میگیرد. رعایت این ضوابط برای تاسیسات حیاتی و صنعتی اهمیت دو چندان دارد و باید مبنای عملکرد قرار بگیرد.
فصل ششم: ملاحظات ژئوتکنیکی و رفتار خاک
هیچ سازهای جدا از زمین زیر پای خود عمل نمیکند. در این فصل تاکید میشود که پیش از طراحی سازه، مطالعات دقیق زمین شناسی و ژئوتکنیکی انجام گیرد. به طوری که بعد از یک تعریف کامل در مورد پدیدههایی مانند روانگرایی، ناپایداری شیبها، نشست بیش از حد یا گسیختگی بستر توضیح داده شده است که هر کدام میتوانند عملکرد سازه را به شدت تحت تاثیر قرار دهد. بر همین اساس، انتخاب نوع پی و تمهیدات مقاوم سازی زمین باید بر پایه نتایج مطالعات خاک صورت گیرد.
فصل هفتم: ساختمانهای با مصالح بنایی کلاف دار
در بسیاری از مناطق کشور، ساختمانهای بنایی هنوز رایج هستند. این فصل ضوابط مشخصی برای طراحی و اجرای بناهای بنایی کلاف دار ارائه میکند. جزئیات کلافهای افقی و قائم، نسبت ابعاد دیوارها، محدودیت بازشوها، ضخامت و کیفیت مصالح از جمله موارد مورد بحث است.
در این فصل در ابتدا هندسه این نوع ساختمانها و پلان آنها بررسی میشوند. سپس نحوه اجرای درز انقطاع شالودهها و سایر جزئیات مشخص میشوند. هدف کلی این فصل این است که حداقل ایمنی مورد نیاز ساختمانها به بهترین شکل تامین شود و آسیبی به سازهها با مصالح بنایی کلاف دار هنگام زلزله وارد نگردد.
پیوستها: مکملهای تخصصی استاندارد
در بخش انتهایی استاندارد 2800، 3 پیوست مجزا قرار داده شده است که اساتید، مهندسان و کلیه مجریان ساختمانی میتوانند با بررسی آنها، اجراهای حرفه ایتر در ساختمان داشته باشند و ایمنی جانی و هزینههای تعمیر و بازسازی اولیه نیز به حداقل برسد. در ادامه 5 پیوست در آیین نامه 2800 را بررسی میکنیم:

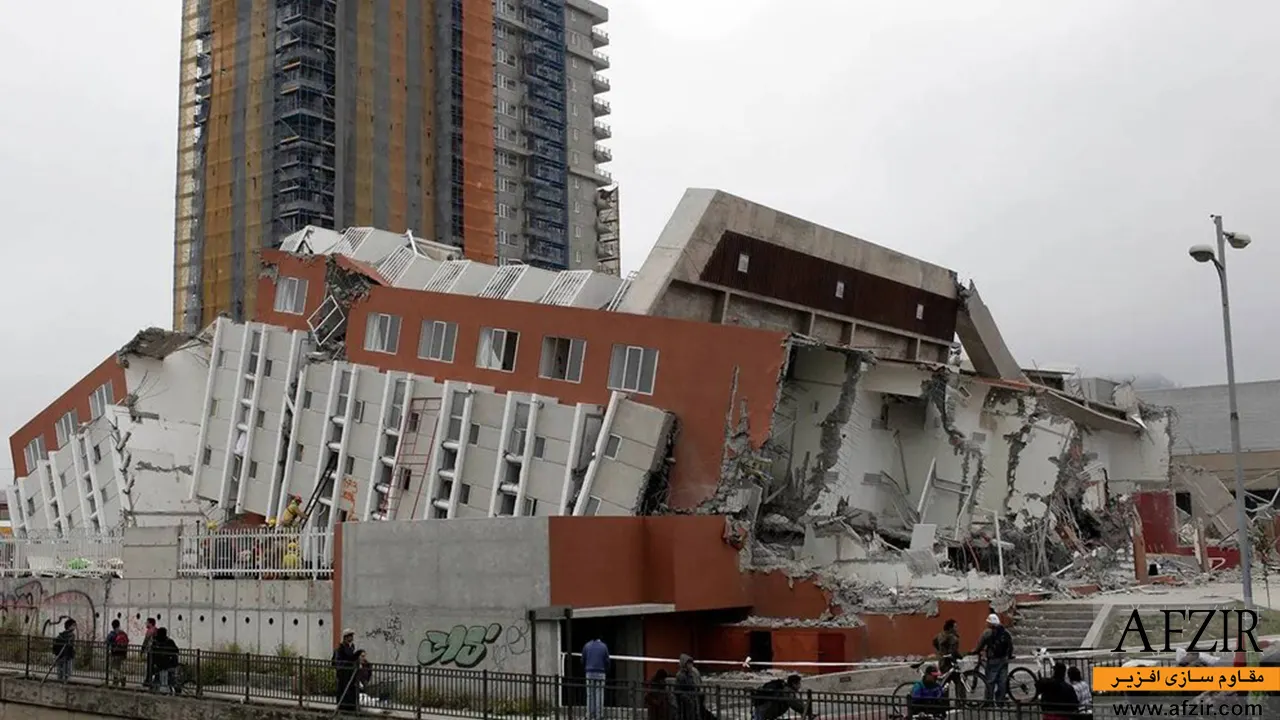

پیوست 1: درجه بندی خطر نسبی زلزله در شهرهای مهم ایران
در این پیوست یک جدول کامل از شهرها و استانهای مختلف کشور ایران درج شده است که در آن خطر نسبی زلزله به 4 گروه کم، متوسط، زیاد و خیلی زیاد تقسیم بندی میشوند. بررسی این جدول میتواند به مهندسان این امکان را بدهد تا دقیقتر نحوه اجرای ساختمان خود را متناسب با نیاز لرزهای و خطرات در شهر خود، در نظر داشته باشند.
پیوست 2: راهنمای انجام تحلیلهای غیرخطی
در این قسمت نحوه تحلیل غیرخطی سازهها را به طور کامل شرح دادهاند. در صورتی که بنا به نیاز ساختمان، قصد داشته باشید تحلیل غیرخطی روی آن انجام دهید، میتوانید با بررسی این پیوست، فرمولها و جزئیات ارائه شده دقیقتر در این مورد پیش بروید.
پیوست 3: اثر پی دلتا
ابتدای این پیوست با یک تصویر مهم شروع شده که مهندسان با بررسی آن، تا حدی در مورد این اثر اطلاعات کسب میکنند. اثر پی دلتا در هر طبقه به علت برون محوری بارهای ثقلی طبقات بالای طبقه i نامیده میشود، ایجاد میگردند. کلیه فرمولهای ضروری برای بررسی این اثر در این بخش ذکر شدهاند. ضمن اینکه در بخش انتهایی در مورد روش استفاده از برنامه کامپیوتری برای بررسی این اثر نیز توضیحات کاملی داده شده است.
پیوست 4: دیافراگمها
از آنجایی که برای مقاوم سازی ساختمان ها در برابر زلزله، باید به مفهوم دیافراگمها نیز توجه داشت؛ در این پیوست به طور کامل در مورد آن توضیح داده شده است. انواع دیافراگمها از نظر جنس، صلبیت و انعطاف پذیری و نحوه تغییر شکل دیافراگم در این پیوست با تصویر و فرمولهای اختصاصی شرح داده شدهاند.
پیوست 5: اندرکنش خاک و سازه
در صورتی که نیاز به بررسی اندرکنش خاک و سازه در ساختمان باشد، این پیوست با کلیات کامل میتواند مبنای عمل قرار گیرد. در این فصل روش تحلیل استاتیکی و توزیع نیروهای جانبی در ارتفاع به طور کامل توضیح داده شدهاند. فرمولهای کلیدی و مهمی که در این پیوست وجود دارند باید حتما مورد بررسی قرار گیرند.
علاوه بر فصول اصلی، مجموعهای از پیوستها برای موضوعات خاص ارائه شده است. این پیوستها شامل پهنه بندی خطر نسبی زلزله در کشور، راهنمای تحلیل غیرخطی، بررسی اثرات مرتبه دوم، ضوابط دیافراگمها، اندرکنش خاک و سازه و همچنین دستورالعملهای تکمیلی برای اجزای غیر سازهای است.
در پروژههایی که دارای معماری پیچیده، نماهای گسترده شیشهای، تیغههای سبک متعدد یا تاسیسات حجیم هستند، مطالعه همزمان فصل مربوط به اجزای غیر سازهای و پیوستهای تکمیلی ضروری است. رعایت این الزامات علاوه بر افزایش ایمنی جانی، هزینههای تعمیر و بازسازی پس از زلزله را به میزان قابل توجهی کاهش میدهد.

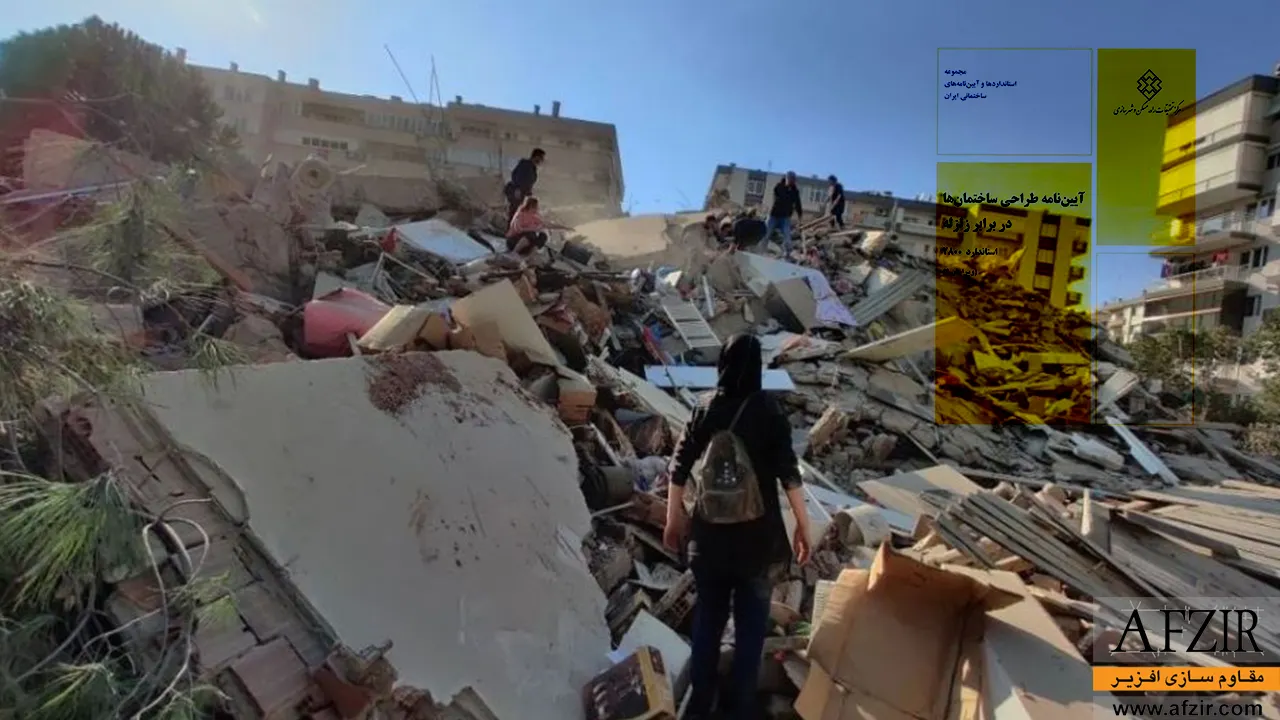

انتشار پیش نویس ویرایش پنجم آیین نامه 2800
اگرچه هنوز هم مبنای عملکرد مهندسان اجرایی و ناظران در ساختمانها، ویرایش چهارم استاندارد 2800 است؛ اما در حال حاضر پیش نویس ویرایش پنجم آیین نامه 2800 در اسفند ماه 1403 نیز منتشر شد تا جامعه مهندسی و متخصصان نظر خود را در مورد آن اعلام کنند. این پیش نویس دارای 7 فصل و بیش از 10 پیوست است که مهندسان میتوانند آن را از سامانه رسمی استانداردهای ایران، دانلود و بررسی نمایند.
یکی از وجه تمایزات اصلی ویرایش پنجم آیین نامه 2800 با نسخه قبلی، در ارائه نقشههای شتاب طیفی است که برای اولین بار در کشور، عرضه شدهاند. این نقشهها به عنوان مبنای تعیین میزان خطر لرزهای در گسترده جغرافیایی ایران، در نظر گرفته شده و مهندسان با دانلود و دریافت آن، میتوانند دقیقتر در مورد روش انتخاب مهار لرزهای در ساختمانها تصمیم گیری کنند.
یکی دیگر از تغییراتی که در ویرایش پنجم آیین نامه 2800 وجود دارد، الزام به طراحی عملکردی و تحلیل غیر خطی گروههای خاصی از ساختمان هاست. به طوری که برای ساختمانهای ضروری و بلند، حتما باید این طراحی انجام شود که با روشهای متعارف قبلی، کاملا متفاوت است. با توجه به این تغییرات و دیگر تغییرات اساسی این نسخه از استاندارد 2800، مهندسان باید با دقت کامل آیین نامه را مجددا بررسی و مبنای کار خود قرار دهند.
جمع بندی
استاندارد 2800 به عنوان اصلی ترین آیین نامه طراحی لرزهای ساختمان در کشور، چارچوب فنی لازم برای تحلیل، طراحی و اجرای سازهها و اجزای غیر سازهای در برابر بارهای ناشی از زلزله را تعیین میکند و مبنای محاسبات مهندسان سازه قرار میگیرد. این آیین نامه با پوشش مباحثی مانند بارگذاری لرزهای، سیستمهای باربر جانبی، نامنظمیهای سازهای و الزامات شکل پذیری، مرجع اصلی مهار لرزهای محسوب میشود. با وجود برخی محدودیتها، در حال حاضر جامع ترین و معتبرترین مرجع رسمی برای مقاوم سازی سازهها و اجزای غیر سازهای است و ویرایش چهارم آن سالها ملاک عمل بوده و اکنون نسخه اصلاح شده تحت عنوان ویرایش پنجم نیز منتشر و بعد از اصلاح نهایی، لازم الاجرا میشود.
