پوشش ضد حریق در مجتمع های پتروشیمی

پوشش ضد حریق در مجتمع های پتروشیمی

انتخاب پوشش محافظ حرارتی برای محافظت از سازه های فولادی و مخازن فولادی موجود در مجتمع های صنعتی به چند مورد وابسته است. یکی از با اهمیت ترین موارد هزینه ی اجرای پوشش حرارتی می باشد. از دیگر مواردی که از مهندسین انتظار می رود در نظر داشته باشند می توان به در دسترس بودن مصالح و قابلیت اجرا اشاره نمود.

از کار افتادن هر یک از تاسیسات مجتمع های صنعتی می تواند موجب اختلال در عملکرد سیستم مورد نظر شود.

وقوع حریق  در مجتمع های پتروشیمی موجب خسارات بسیار زیادی می شود. برای مثال وقوع حریق در پالایشگاه   ترکیه (1999) موجب خسارت 3.5 میلیارد دلاری به ترکیه شد. عمده ی این خسارت به دلیل توقف تولید و تعمیر و جایگزینی بوده است.

اگر تاسیساتی صدمه ببیند ، نه تنها بیم تلف شدن خدمات و محصولات می رود، بلکه احتمال اینکه چنین صدمه ای برای کارکنان آن تاسیسات، محیط زیست و عامه مردم مستقیما خطرآفرین باشد، وجود دارد.

با توجه به تولید و استخراج حجم بسیار بالای نفت و مشتقات آن در ایران کاملاً مشخص است که در صورت بروز آسیب در سازه ی نگه دارنده یا تجهیزات و یا خطوط لوله هر مجتمع نفتی، روزانه چند میلیون دلار به اقتصاد کشور زیان وارد می شود که این خود نشان دهنده اهمیت ویژه بررسی عملکرد این خطوط در هنگام حریق است.

صنعت پتروشیمی بخشی از صنعت شیمی است که محصولاتش را از نفت خام یا گاز طبیعی تولید می‌کند. تولید محصولات پتروشیمی به گونه‌ای است که معمولا یک واحد اصلی در بالا دست، ماده اولیه واحدهای دیگر را تولید می‌کند، مانند واحد الفین که با تولید اتیلن نیاز واحدهای پلی‌اتیلن را تامین می‌کند. صنعت پتروشیمی از صنایع مادر و اشتغال‌زا است که به عنوان تغذیه‌کننده سایر بخش‌های صنعت می‌تواند به عنوان موتور حرکت اقتصاد کشورهای در حال توسعه نقش اساسی را ایفا می‌کند.هر مجتمع پالایشگاه یا پتروشیمی از تعدادی واحد، و هر واحد از ده ها سازه و تجهیزات تشکیل شده است. در صورتی که سازه ها یا تجهیزات مهم از کار بیفتند یا دچار خرابی زیاد شوند، منجر به توقف و یا ایجاد آتش سوزی یا انفجار می شوند.

اهمیت دادن به استفاده از پوشش های تاخیر انداز حریق برای مجتمع های صنعتی و پتروشیمی ها  از مشخصه های تمدن جدید است،تا صنعت را از خطرات ناشی از حریق و آتش سوزی مصون نگه دارد.

تجربه نشان داده است که هزینه های ناشی از آتش سوزی 10-300 برابر هزینه های ضد حریق نمودن یک پرژه می باشد.

نیاز به استفاده از پوشش ضد حریق :

در صورت وقوع حریق در برج ها و پارکینگ ها،ظرف مدت 10 تا 15 دقیقه دما به نقطه نرم شدگی و تسلیم سازه رسیده و سازه تحمل بار را نخواهد داشت و نهایتا فرو خواهد ریخت.

طبق استاندارد ASTME-119 دمای بحرانی ستون ها 538 درجه سانتیگراد و برای تیرها 598 درجه سانتیگراد می باشد.

در صورت استفاده از پوشش ضد حریق،بستگی به ضخامت اجراءشده سازه فلزی 1-3 ساعت در برابر حریق مقاومت خواهد داشت.



انواع پوشش های مقاوم در برابر حریق جهت محافظت غیر عامل سازه:

  • مواد پاششی معدنی
  • رنگ های منبسط شونده
  • بورد ها و پنل های ضد حریق

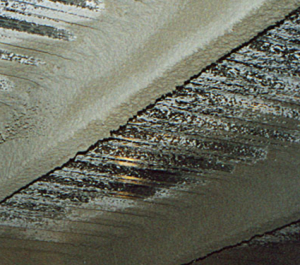

مواد پاششی معدنی

در این روش سازه ساختمان با پاشش مواد معدنی مقاوم به حریق برای مدت زمان معینی محافظت می شود.  میزان ضخامت پاشش مواد بستگی به طراحی سازه و مدت زمان مورد نیاز مقاومت در برابر حریق دارد.

استفاده از این پوشش ها به دلیل اطمینان از صحت عملکرد و دقت اجرا از رنگ ها و بوردها رایج تر است همچنین نسبت به دو پوشش دیگر از خواص مقاومتی بهتری برخوردار می باشند و می توانند سازه را تا چهار ساعت در مقابل حریق عایق کنند . این مواد به روش پاششی اجرا می شوند .

رنگ های منبسط شونده

این پوشش ها معمولاٌ بر پایه آب یا حلال می باشند و  با ضخامت حداکثر 6 میلی متر اجرا می شوند.   در درجه حرارت های 270 تا 300 درجه سانتی گراد به علت وقوع یک سری واکنش های شیمیایی، گازهای خنک کننده ای آزاد نموده و با پف کردن تا حدود 20 برابر ضخامت اولیه شان ازدیاد حجم داده و یک لایه عایق زغالی(char) تولید می کنند و از سازه ساختمان در برابر حریق حفاظت می نمایند. از این پوشش ها در شرایط خاص به منظور حفاظت از سازه های فلزی و سطوح داخلی ساختمان استفاده می شود.

کاربرد پوشش های ضد حریق

بر اساس قوانین و دستورالعمل های سازمان آتش نشانی و نیز سایر استانداردهای داخلی مانند:

مبحث ۳ مقررات ملی ساختمان

نشریه ۴۴۴ و ۴۴۵ مرکز تحقیقات مسکن

نشریه ۱۱۲ معاونت برنامه ریزی و نظارت راهبردی ریاست جمهوری

می­بایست کلیه اجزای باربر سازه در ساختمان های بلند مرتبه در برابر حریق ایمن گردند.

لذا این پوشش ها در ساختمان های مسکونی، مراکز تفریحی و ورزشی، مراکز تجاری و اداری، پارکینگ های طبقاتی، بیمارستان ها و درمانگاهها، پادگان ها و مراکز نظامی، مراکز آموزشی، کارخانجات و مراکز صنعتی، خوابگاه ها و پانسون ها، انبارها و مراکز دپوی کالا، مراکز نگهداری کودکان، سالمندان و معلولان، پالایشگاه های نفت و گاز، سالن های سینما و مدارس و مراکز آموزشی کاربرد دارند.

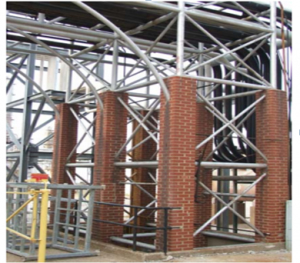

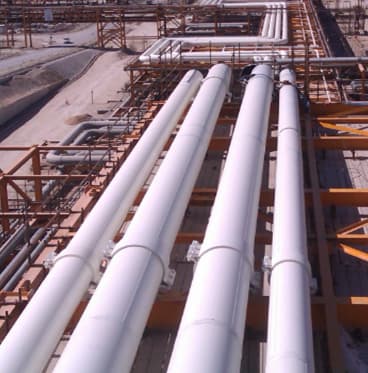

جهت بررسی بیش تر و دقیق تر نحوه ی انتخاب و اجرای پوشش ضد حریق در یکی از مجتمع های پالایشگاهی را مورد بررسی  قرار داده ایم. پالایشگاه مورد بررسی در کشور آریکا می باشد و هشتاد سال از روز تاسیس این پالایشگاه می گذرد. تصاویری از این پالایشگاه در شکل های زیر ارائه شده است. لوله های اجرا شده فولادی می باشد. همانطور که در تصویر زیر نشان داده شده است جهت اجرای پوشش ضد حریق از آجر استاندارد استفاده شده است.

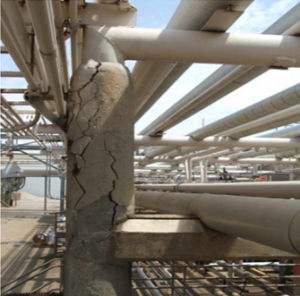

یک مورد دیگر از اجرای پوشش ضد حریق نیز دز شکل زیر نشان داده شده است. این پوشش از نوع بتنی می باشد.
