هدف اصلی نشریه ۷۱۴، ارائه راهکارهای علمی و اجرایی برای طراحی نما و مصالح مربوطه است تا علاوه بر تامین استحکام، ایمنی، عملکرد حرارتی و صوتی و زیباییشناسی ساختمان حفظ شود. این آییننامه یک مرجع ضروری برای مهندسان طراح، مجریان پروژه و کارشناسان نظارت محسوب میشود و رعایت آن باعث کاهش خطاهای اجرایی و افزایش کیفیت پروژهها میگردد.
در این مقاله، علاوه بر معرفی کامل نشریه 714 به دو بخش مهم آن یعنی نمای ETICS / EIFS و طراحی وال پست و وال مش میپردازیم و نگاهی به جزئیات اجرایی و نکات فنی آن داریم تا مهندسان و طراحان بتوانند ضابطه 714 را در پروژههای واقعی به شکل دقیق پیادهسازی کنند.
ضابطه ۷۱۴ چیست؟
وقتی درباره ایمنی ساختمان صحبت میکنیم، اغلب ذهنها به سمت اسکلت سازه، ستونها و تیرها میرود؛ در حالی که یکی از آسیبپذیرترین و در عین حال خطرناکترین بخشهای هر ساختمان، نمای آن است. نما تنها پوستهای برای زیبایی نیست، بلکه بخشی از سیستم عملکردی ساختمان است که مستقیماً با جان ساکنان و عابران در ارتباط است.
در بسیاری از زلزلههای گذشته مشاهده شده که حتی در ساختمانهایی که سازه اصلی پابرجا مانده، ریزش سنگ، آجر، سرامیک یا اجزای نما باعث ایجاد خسارات جانی و مالی شده است. علاوه بر زلزله، عواملی مانند فشار و مکش باد، تغییرات شدید دمایی، یخزدگی، رطوبت، نشست سازه و ضربه نیز میتوانند باعث جداشدگی یا ترکخوردگی نما شوند. بنابراین اگر نما بهدرستی طراحی و مهار نشده باشد، میتواند به یک عامل خطر تبدیل شود.
اینجاست که نشریه ۷۱۴ یا همان ضابطه ۷۱۴ وارد میشود. این ضابطه با هدف نظاممند کردن طراحی، محاسبه و اجرای نمای خارجی ساختمان تدوین شده تا نما از یک عنصر صرفاً معماری و سلیقهای، به یک المان مهندسی با رفتار سازهای مشخص تبدیل شود. ضابطه ۷۱۴ در واقع پاسخ به یک نیاز جدی در صنعت ساختمان است: چگونه نما را طوری طراحی کنیم که در برابر بارهای ثقلی، باد، زلزله، ضربه و تغییرات حرارتی عملکرد ایمن و قابل پیشبینی داشته باشد؟ این دستورالعمل از ۱۲ فصل تشکیل شده که هر فصل یک سیستم نمای ساختمانی یا یک بخش سازهای مرتبط با آن را بررسی میکند.
کلیات ضابطه 714
در دهههای گذشته، طراحی و اجرای نماهای خارجی ساختمانها در ایران بیشتر به تجربه پیمانکاران و مهندسان محدود بود و استاندارد مشخص و علمی برای اجرای نماهای مقاوم و با عملکرد حرارتی و مکانیکی به شکل جامع وجود نداشت. این موضوع باعث بروز مشکلات متعددی شد، از جمله:
- ترک خوردگی نما ناشی از بارهای جانبی و تغییرات دما
- ریزش مصالح نما به دلیل اجرای غیر اصولی
- کاهش عملکرد حرارتی و صوتی ساختمان به دلیل عدم رعایت استاندارد عایقبندی و انتخاب مصالح مناسب
- افزایش هزینههای تعمیر و نگهداری به علت کوتاه شدن طول عمر نما
در پاسخ به این مشکلات و برای ایجاد یک چارچوب علمی و استاندارد برای طراحی و اجرای نماهای خارجی ساختمانها، ضابطه 714 تدوین شد. این ضابطه توسط متخصصان و مهندسان مجرب با بهرهگیری از مطالعات میدانی، تجربیات پروژههای بزرگ و استانداردهای بینالمللی تهیه شده است.
تدوین نشریه 714 نقطه عطفی در استانداردسازی صنعت ساختمان بود، چرا که برای اولین بار الزامات فنی، اجرایی و عملکردی نماها را به صورت یکپارچه ارائه کرد و زمینه را برای اجرای نماهای ایمن، مقاوم و با دوام طولانی فراهم نمود. این ضابطه نه تنها مسائل مکانیکی و مقاومت مصالح را پوشش میدهد، بلکه عملکرد حرارتی، صوتی و زیباییشناسی نما را نیز مدنظر قرار میدهد و پایهای برای طراحی نماهای مدرن و کممصرف انرژی است.
دامنه و کاربردهای نشریه ۷۱۴
ضابطه 714 آییننامه جامعی است که دامنه کاربرد وسیعی دارد و شامل دستورالعملهای دقیق برای انواع نماهای ساختمانی میشود. این ضابطه در اصل برای تمامی نماهایی طراحی شده که در معرض نیروهای محیطی، باد و زلزله قرار دارند. دامنه اصلی کاربرد ضابطه 714 عبارت است از:
- نماهای سنگی و آجری: شامل نمای سنگهای طبیعی، مصنوعی و آجر نما با جزئیات نصب و مقاومسازی
- نماهای سیمانی و پلاستر شده: شامل دیوارهای پوشیده با پلاستر گچی یا سیمانی، با یا بدون شبکه الیاف (وال مش).
- نماهای کامپوزیت: شامل پانلهای کامپوزیت فلزی و غیر فلزی، با دستورالعمل نصب و اتصالات استاندارد
- نماهای شیشهای و فریمدار: شامل نماهای شیشهای مدرن و curtain wall با الزامات مقاومت در برابر باد و زلزله
- نمای عایق حرارتی خارجی (ETICS / EIFS): شامل سیستمهای چندلایه عایق حرارتی و پوشش نهایی تزئینی با دستورالعملهای فنی و اجرایی
این ضابطه برای انواع ساختمانها از جمله مسکونی، تجاری، اداری، عمومی و حتی صنعتی کاربرد دارد. و رعایت دقیق آن در هر پروژه سبب افزایش مقاومت مکانیکی نما، بهبود عملکرد حرارتی، کاهش خطر آسیبدیدگی و افزایش طول عمر سازه میشود.
اهداف نشریه ۷۱۴
ضابطه 714 مجموعهای از اهداف کلیدی را دنبال میکند که اهمیت حیاتی برای مهندسان و مجریان اجرایی دارد:
- تضمین ایمنی سازه نما در برابر بارهای ثقلی، باد و زلزله: تمامی جزئیات اجرایی و طراحی نما در ضابطه 714 به شکلی تدوین شدهاند که مقاومت کافی در برابر نیروهای خمشی، برشی و کششی داشته باشد.
- بهبود عملکرد حرارتی و صوتی ساختمان: ضابطه 714 انتخاب مصالح و ضخامت لایههای مختلف نما را به گونهای تعیین میکند که از اتلاف انرژی جلوگیری شود و عایق صوتی نیز بهینه باشد.
- استانداردسازی جزئیات اجرایی: با ارائه دستورالعملهای مشخص برای نصب، اتصالات و مقاومسازی دیوارها، این نشریه از بروز خطاهای اجرایی جلوگیری میکند.
- ارتقا دوام و طول عمر نما: استفاده از روشهای مدرن مقاومسازی مانند وال مش و شبکههای الیاف باعث افزایش مقاومت مکانیکی و طول عمر نما میشود.
- تسهیل طراحی و اجرای پروژهها: مهندسان و پیمانکاران به لطف این نشریه، پروژهها را سریع، دقیق و مطابق استانداردهای فنی بدون نیاز به آزمون و خطاهای متعدد اجرا میکنند.
ضابطه 714 بر پایه مطالعات میدانی، تجربیات عملی و استانداردهای بینالمللی تدوین شده و شامل مجموعهای از الزامات فنی و اجرایی میشود که برای تمامی نماهای خارجی ساختمان لازمالاجرا است. برخی از مهمترین الزامات این ضابطه عبارتند از:
- بارهای محیطی و جانبی: ضابطه 714 دستورالعملهای دقیقی برای بار باد، زلزله، بار برف و نیروهای ثقلی ارائه کرده تا طراحی نما در برابر این بارها ایمن باشد.
- انتخاب مصالح و روشهای اجرا: این ضابطه مشخص میکند که هر نوع نما با چه مصالح و چه روش اجرایی طراحی و اجرا شود، از جمله کاربرد شبکه الیاف، وال مش، پلاستر سیمانی و گچی.
- جزئیات اتصالات و مقاومسازی دیوارها: ضابطه 714 نحوه اتصال اجزای نما به دیوار و سازه اصلی، جزئیات وال پستها و اجرای مشها را مشخص میکند تا دیوارها در برابر نیروهای خمشی و برشی مقاوم شوند.
- کنترل کیفیت و نظارت فنی: نشریه 714 تاکید ویژهای بر کنترل کیفیت مصالح، ضخامت لایهها، تثبیت شبکه الیاف و بررسی صحت اجرای نما دارد تا عملکرد مکانیکی و حرارتی رعایت شود.

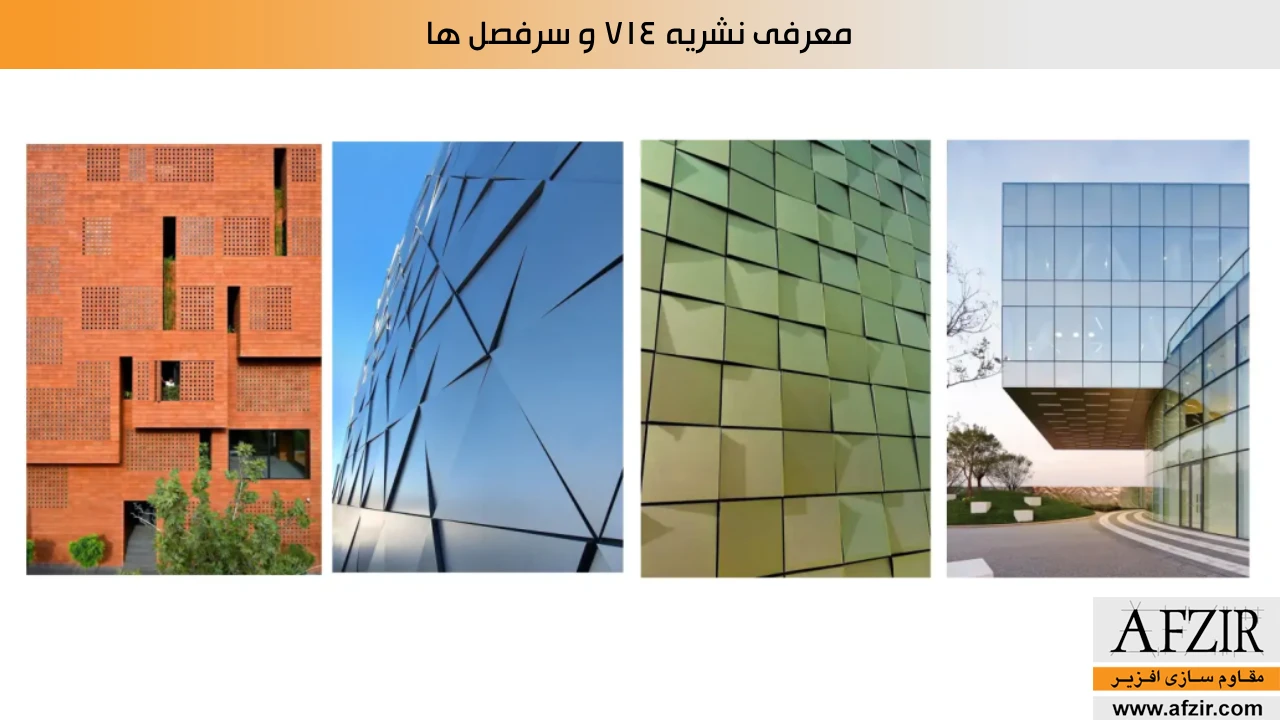

معرفی نشریه ۷۱۴ و سرفصل ها
نشریه 714 (ضابطه 714) راهنمایی جامع برای طراحی و اجرای نماهای ساختمانی است که ایمنی و دوام نما را تضمین میکند. این نشریه شامل 12 فصل است و هر فصل به بررسی جنبههای مختلف نما، از مصالح و اتصالات گرفته تا مهار دیوار و سیستمهای نوین مانند وال مش و اتیکس میپردازد:
فصل اول: کلیات و تعریف انواع نما
این فصل مبنای درک کل ضابطه ۷۱۴ را فراهم میکند و قبل از ورود به محاسبات و جزئیات اجرایی، نگاه مهندسی به نما را تعریف میکند. در اینجا نما به عنوان عضوی غیرسازهای اما دارای رفتار سازهای معرفی میشود؛ یعنی باربر اصلی ساختمان نیست، ولی تحت اثر نیروهایی مانند زلزله، باد و تغییرمکان طبقات واکنش مکانیکی دارد و باید طراحی آن بر اساس اصول مهندسی انجام شود.
در ادامه، سیستمهای مختلف نما بر اساس نحوه اتصال به سازه دستهبندی میشوند؛ برخی مستقیم به قاب متصلاند، برخی به دیوار پشتیبان مهار میشوند، بعضی حالت پردهای دارند و گروهی نیز دارای زیرسازی مستقل هستند. این طبقهبندی مبنای تصمیمگیری در طراحی فصلهای بعدی محسوب میشود.
همچنین انواع مصالح متداول نما مانند سنگ، آجر، سیمان، سرامیک، شیشه، کامپوزیت، چوب، نماهای سبز و سیستمهای عایق حرارتی معرفی میشوند تا طراح قبل از ورود به ضوابط اجرایی، شناخت کلی از سیستمها داشته باشد. هدف نهایی این فصل ایجاد زبان مشترک میان معمار، مهندس سازه و مجری پروژه است.
فصل دوم: الزامات اجزای نما
در این فصل تاکید میشود که نما یک لایه تزئینی ساده نیست، بلکه یک سیستم مهندسی چندلایه است که عملکرد صحیح آن به هماهنگی همه اجزا وابسته است. اگر حتی یکی از بخشها بهدرستی انتخاب یا اجرا نشود، کل نما میتواند دچار ترک، جداشدگی یا سقوط شود. اجزای اصلی که در این فصل بررسی میشوند عبارتند از:
- لایه پوشش نهایی
- زیرسازی و شاسی نگهدارنده
- اتصالات و بستها
- مهارهای مکانیکی
- درزهای حرکتی و انبساط
- لایههای عایق حرارتی و رطوبتی
ضابطه در این بخش مشخص میکند هر جز باید چه مقاومت مکانیکی، دوام محیطی و سازگاری حرارتی داشته باشد و چگونه با سایر لایهها هماهنگ عمل کند. هدف این فصل جلوگیری از خطاهای رایج اجرایی و تبدیل طراحی نما به یک فرآیند کنترلشده و قابل پیشبینی است.
فصل سوم: بارهای وارد بر نما
این فصل یکی از کلیدیترین بخشهای آییننامه است، چون مستقیم با ایمنی نما و جلوگیری از جداشدگی و سقوط قطعات در ارتباط است. در این بخش مشخص میشود نما باید در برابر چه نیروهایی طراحی و کنترل شود. بارهای اصلی وارد بر نما عبارتند از:
- بار ثقلی (وزن خود نما و متعلقات آن)
- فشار و مکش باد
- نیروهای ناشی از زلزله
- بار ضربه
- تغییرات دمایی و انبساط و انقباض حرارتی
همچنین ساختمانها از نظر اهمیت به چهار سطح تقسیم میشوند: کم، متوسط، زیاد و بسیار زیاد. هرچه سطح اهمیت بالاتر باشد، ضرایب طراحی و کنترلها سختگیرانهتر میشود. برای مثال در ساختمانهای حیاتی مانند بیمارستانها یا مراکز امدادی، نما باید تحت شرایط شدیدتر و با ضریب اطمینان بالاتری طراحی شود تا در زمان بحران عملکرد ایمن خود را حفظ کند.
فصل چهارم: نمای سنگی
نمای سنگی پرکاربردترین نوع نما در ایران است و بیشترین حوادث سقوط نما نیز به آن مربوط میشود. بر همین اساس در این فصل تاکید شده اتصال مکانیکی الزامی بوده و استفاده از ملات بهتنهایی کافی محسوب نمیشود. همچنین ضخامت سنگ دارای محدودیت است و ابعاد آن باید متناسب با ارتفاع ساختمان انتخاب شود. بنابراین اجرای سنگ بهصورت صرفا چسبانده شده دیگر قابل قبول نیست و الزامات مهاری باید رعایت گردد.
فصل پنجم: نمای آجری
نمای آجری با وجود رایج بودن، در صورت عدم مهار مناسب رفتار لرزهای خطرناکی دارد. این فصل به تعیین نوع اتصال به دیوار، فاصله مهارها، نحوه اجرای بازشوها، فاصله هوایی پشت نما و سیستم زهکشی میپردازد تا از کمانش و ریزش دیوار نما جلوگیری شود.
فصل ششم: نمای سیمانی
اندود سیمانی به دلیل رفتار ترد خود در زلزله مستعد ترک خوردن است. نشریه ۷۱۴ برای این نوع نما الزامات مشخصی دارد تا عملکرد سازهای و دوام آن تضمین شود:
- کنترل ضخامت لایهها و یکنواختی اجرا
- جلوگیری از جمعشدگی و ایجاد ترکهای ناخواسته
- رعایت اصول آببندی و محافظت در برابر نفوذ رطوبت
- استفاده از الیاف برای کاهش ترک و افزایش دوام
همین الزامات مقدمهای برای ورود سیستمهای مسلحکننده مانند وال مش و شبکههای الیافی به اجرای نمای سیمانی هستند.
فصل هفتم: نمای سرامیکی
نشریه ۷۱۴ تأکید میکند اجرای نمای سرامیکی با روش ملات مرطوب روی نما ممنوع است و تنها روش خشک مجاز شناخته شده است. دلیل این محدودیت، رفتار سرامیک در برابر تغییرات دماست؛ سرامیک با افزایش یا کاهش دمای محیط منبسط و منقبض میشود و اگر روی ملات پاششی اجرا شود، احتمال جدا شدن و سقوط آن بسیار بالاست.
در این فصل به جزئیات اجرایی روش خشک پرداخته شده است. نحوه نصب ریلها و گیرهها به گونهای تعیین شده که وزن و بار سرامیک بهطور ایمن به سازه منتقل شود. همچنین فاصله انبساط بین پانلها مشخص شده تا حرکات ناشی از تغییر دما و ارتعاشات باعث ترک ساختمان یا شکست سرامیک نشود. رعایت دقیق این جزئیات، عملکرد طولانیمدت نما را تضمین میکند و خطرات ناشی از سقوط پانلها را به حداقل میرساند.
این فصل همچنین به نحوه هماهنگی با بارهای جانبی و کنترل ارتعاشات ناشی از باد و زلزله اشاره دارد تا نمای سرامیکی هم از نظر ایمنی و هم دوام، استانداردهای لازم را داشته باشد.
فصل هشتم: نمای کامپوزیت
نمای کامپوزیت یک سیستم سبک و مدرن است که عملکرد آن بهطور مستقیم به کیفیت زیرسازی وابسته است. در این فصل نشریه ۷۱۴ به جزئیات اجرایی کامپوزیت پرداخته و مشخص میکند که ضخامت ورق، نوع آلیاژ و فاصله بین زیرسازیها باید دقیقا مطابق استاندارد اجرا شود تا صلبیت و پایداری پانلها حفظ گردد. رواداریهای اجرایی نیز اهمیت بالایی دارند؛ حتی کوچکترین خطا در نصب زیرسازی میتواند باعث کمانش یا شکست کل نما شود.
این فصل همچنین نحوه بررسی خواص مکانیکی و فیزیکی پانلها، روشهای اتصال به سازه و اهمیت هماهنگی با سایر اجزای نما را مشخص میکند تا نمای کامپوزیت ضمن سبک بودن، دوام و ایمنی لازم را داشته باشد.
فصل نهم: نمای شیشهای
در نماهای شیشهای، مشکل اصلی معمولا کیفیت شیشه نیست بلکه طراحی و نصب نادرست است که منجر به شکست و سقوط شیشه میشود. این فصل به نکات کلیدی طراحی و اجرای نماهای شیشهای میپردازد و مواردی مانند فاصله مجاز بین شیشه و قاب، نحوه صحیح درزگیری، کنترل تغییرمکان سازه و جلوگیری از شکست ترد شیشه را مشخص میکند.
همچنین تاکید شده که تمامی اجزای سیستم شیشهای باید با هم هماهنگ باشند تا نما در برابر بارهای جانبی، لرزش و انبساط حرارتی عملکرد مطمئن داشته باشد. طراحی دقیق و رعایت جزئیات اجرایی، ضامن دوام و ایمنی این نوع نما است.
فصل دهم: نمای بتنی پیشساخته
پنلهای بتنی پیشساخته برخلاف بسیاری از نماها، رفتار سازهای واقعی دارند و باید همانند یک عضو سازهای در طراحی و اجرا در نظر گرفته شوند. این فصل ضابطه ۷۱۴ نحوه اتصال این پنلها به اسکلت ساختمان، مقاومت بتن، و عملکرد آنها در برابر بارهای زلزله را مشخص میکند. رعایت این ضوابط باعث میشود پنلها نه تنها ظاهر زیبایی ایجاد کنند، بلکه ایمنی و دوام سازه را نیز تضمین نمایند.
فصل یازدهم: نماهای خاص و نوین
این فصل به فناوریهای نوین و نماهای ویژه میپردازد که در ساختمانهای مدرن و پروژههای خاص کاربرد دارند. سیستمهایی مانند GFRC، نماهای سبز، و سیستمهای عایق حرارتی خارجی (ETICS/EIFS) در این بخش بررسی میشوند. یکی از مهمترین موارد معرفی شده، نمای اتیکس یا همان سیستم عایق حرارتی خارجی است که علاوه بر عایقبندی حرارتی، قابلیت اجرای جزئیات متنوع و هماهنگی با مصالح دیگر نما را فراهم میکند و نقش مهمی در کاهش مصرف انرژی ساختمان دارد.
نمای ETICS / EIFS؛ تعریف، کاربرد و جزئیات اجرایی طبق ضابطه 714
نمای اتیکس (ETICS: External Thermal Insulation Composite System) یا (EIFS: Exterior Insulation and Finish System) سیستم چندلایه عایق حرارتی خارجی است که علاوه بر تامین زیبایی ظاهری، عملکرد حرارتی ساختمان را به شکل قابل توجهی بهینه میکند. این سیستم به ویژه در ساختمانهای کممصرف انرژی، ساختمانهای مسکونی و تجاری مدرن و پروژههای با الزامات بالای بهرهوری انرژی کاربرد دارد.
ضابطه 714 به طور خاص اجرای نمای اتیکس را به عنوان یک راهکار مهندسی مدرن برای افزایش مقاومت حرارتی، جلوگیری از نفوذ رطوبت و کاهش بار مرده نما توصیه میکند. مزیت اصلی این سیستم نسبت به نماهای سنتی، کاهش اتلاف انرژی، افزایش طول عمر نما و انعطافپذیری طراحی معماری است. علاوه بر آن، اتیکس موجب کاهش وزن کلی نما میشود که به نوبه خود، فشار کمتری به سازه ساختمان وارد میکند و در نتیجه خطرات مرتبط با نشست یا نیروهای جانبی را کاهش میدهد.
این نشریه تاکید میکند که اجرای نمای اتیکس باید بر اساس الزامات عملکردی، ضخامتها و نوع مصالح مشخص باشد تا تمامی خواص مکانیکی، حرارتی و رطوبتی نما حفظ شود.
ساختار لایهها و جزئیات اجرایی اتیکس طبق نشریه ۷۱۴
این نما در نشریه ۷۱۴ به عنوان یک سیستم چندلایه تعریف شده که هر لایه نقش خاصی در عملکرد مکانیکی، حرارتی و رطوبتی دارد. لایههای اصلی این سیستم عبارتند از:
| لایه | شرح عملکرد | مصالح معمول | نکات اجرایی |
| لایه عایق حرارتی | کاهش انتقال حرارت و بهبود راندمان انرژی | پلیاستایرن فشرده (EPS)، پلییورتان، XPS | ضخامت و چگالی عایق باید مطابق الزامات ضابطه 714 باشد، نصب به شکل یکنواخت و بدون فاصله |
| شبکه الیاف / مش فایبرگلاس | افزایش مقاومت مکانیکی، تثبیت لایه پایه و جلوگیری از ترک خوردگی | مش فایبرگلاس یا توری فایبرگلاس با مقاومت بالا | شبکه باید کامل و یکنواخت روی لایه عایق قرار گیرد، بدون جمع شدگی یا چین خوردگی |
| لایه پایه (Base coat) | تثبیت شبکه الیاف، افزایش مقاومت خمشی و چسبندگی | پلاستر سیمانی، پلاستر سیمانی اصلاح شده با پلیمر، یا پلاستر گچی | ضخامت مناسب طبق نشریه 714، اعمال یکدست و با چگالی استاندارد |
| پوشش نهایی (Finish coat) | محافظت در برابر عوامل محیطی، زیبایی و ایجاد بافت دلخواه | پوشش رنگی با پایه سیمانی، اکریلیک یا معدنی | اجرای پوشش با ضخامت مناسب، بدون ترک و با اتصال کامل به لایه پایه |
فصل دوازدهم: دیوارهای نگهدارنده نما (وال پست و وال مش)
این فصل مهمترین بخش اجرایی نشریه ۷۱۴ برای مهندسان سازه است و به مهار دیوارهای نما در برابر بارهای جانبی و لرزهای میپردازد. دو روش اصلی در این فصل معرفی شدهاند: وال پست سنتی و مسلح کردن دیوار با شبکه الیاف که در آییننامه با عنوان وال مش شناخته میشود.
وال مش جایگزینی مدرن برای وال پست فلزی است و با استفاده از توری فایبرگلاس و پلاستر سیمانی یا گچی، مقاومت خمشی و کششی دیوار را افزایش میدهد، ترکها را کاهش میدهد و اجرای سریع و مقرونبهصرفهای ارائه میکند. این سیستم امکان حذف میلگرد بستر را فراهم کرده و باعث یکپارچگی کامل نما میشود، به طوری که دیوار تحت نیروهای جانبی عملکرد پایدار و ایمن خواهد داشت.
دسترسی و دانلود نشریه ۷۱۴ (نسخه کامل PDF)
برای استفاده عملی از ضوابط نما، صرفا آشنایی کلی با الزامات کافی نیست و مهندسان طراح، ناظر و مجری باید متن کامل ضابطه ۷۱۴ را در اختیار داشته باشند تا بتوانند حین طراحی، محاسبه و کنترل اجرا به بندهای دقیق آن مراجعه کنند. این نشریه تمامی الزامات طراحی و اجرای نما را بهصورت جزئی و کاربردی ارائه میکند و شامل بندهای الزامی، جداول بارگذاری، روابط کنترلی، جزئیات اجرایی و دستورالعملهای نظارتی میشود که مستقیم در پروژهها مورد استفاده قرار میگیرند.
در عمل بسیاری از نکات کلیدی در جداول و پیوستها قرار دارد و در توضیحات خلاصه یا مقالات کوتاه دیده نمیشوند، بنابراین بدون مطالعه نسخه کامل، اجرای صحیح نما ممکن است با خطاهای جدی همراه شود و حتی باعث رد شدن کار در مرحله نظارت یا پایانکار گردد. به همین دلیل توصیه میشود پیش از شروع طراحی یا اجرای هر نوع نمای ساختمانی، نسخه کامل ضابطه مطالعه شده و در کنار نقشههای اجرایی پروژه نگهداری شود تا در تمام مراحل اجرا مرجع کنترل باشد. نسخه رسمی ضابطه ۷۱۴ از طریق لینک زیر قابل دریافت است:
جمعبندی و نکات پایانی
ضابطه ۷۱۴ چارچوبی فنی و الزامآور برای طراحی و اجرای ایمن نماهای ساختمانی است که با هدف افزایش ایمنی، دوام و عملکرد مناسب نما در برابر بارهای جانبی، تغییرات دما و عوامل محیطی تدوین شده است. رعایت این ضابطه صرفا یک توصیه فنی نیست، بلکه در بسیاری از پروژهها بهعنوان مبنای تایید نهایی توسط ناظر و دستگاههای کنترل ساختمان در نظر گرفته میشود.
در سیستمهای نمایی مانند اتیکس (ETICS/EIFS)، توجه به جزئیات اجرایی، ضخامت لایهها، نحوه مهار مکانیکی، اجرای صحیح مش الیافی و کنترل درزهای حرکتی نقش تعیینکنندهای در جلوگیری از ترک خوردگی، جداشدگی لایهها و افت عملکرد حرارتی دارد. هرگونه سهلانگاری در اجرای این موارد علاوه بر کاهش عمر مفید نما، هزینههای تعمیرات سنگینی را در آینده به پروژه تحمیل میکند.
همچنین سازگاری صحیح بین سیستم وال مش و الزامات ضابطه ۷۱۴ باعث افزایش یکپارچگی دیوار، بهبود رفتار مکانیکی نما و کاهش تمرکز تنش در نقاط بحرانی میشود. این موضوع بهویژه در ساختمانهای میان مرتبه و بلندمرتبه اهمیت بیشتری دارد، زیرا بار باد و تغییرات حرارتی اثر قابلتوجهی بر عملکرد نما خواهند داشت.
در نهایت، توصیه میشود مهندسان طراح و مجری پیش از شروع عملیات اجرایی، نسخه کامل ضابطه ۷۱۴ را بهدقت مطالعه کرده و جزئیات پروژه را بر اساس آن تنظیم کنند. اجرای دقیق ضوابط، نهتنها کیفیت و ایمنی نما را تضمین میکند، بلکه از بروز اختلافات اجرایی، تاخیر در تحویل پروژه و رد شدن کار در مرحله نظارت نیز جلوگیری خواهد کرد.
