نام پروژه:

  • پتروشیمی

نوع سازه:

  • خطوط لوله

دسته بندی:


سیستم‌های مورد استفاده:


محصولات مورد استفاده:

توضیحات پروژه:

افزایش عمر سرویس دهی خطوط لوله به عنوان یکی از شریان های حیاتی همواره از اهمیت بالایی برخوردار بوده است. در این پروژه خطوط لوله در یکی از مراکز پتروشیمی کشور مورد بهسازی قرار گرفته است.

 به طور خلاصه از جمله انواع آسیب و خرابی لوله های فولادی نفت و گاز می توان به موارد زیر اشاره کرد:

  • خرابی مکانیکی
  • کمانش
  • فرورفتگی در اثر ضربه
  • خستگی
  • اتصالات ضعیف
  • خرابی شیمیایی
  • خوردگی لوله های فولادی نفت و گاز در سطح داخلی (در اثر CO2، H2S، باکتری­ ها، آب شور)
  • خوردگی لوله های فولادی نفت و گاز در سطح خارجی (استفاده از پوشش­ های نامناسب و …)
  • خرابی ناشی از خطا در ساخت و نصب
  • ضعف جوش­کاری (عمق کم جوش، ترک­ خوردگی جوش، حفره­ ای شدن جوش و …)
  • آسیب­ لوله های فولادی نفت و گاز در اثر ضربه

راهکار:

از جمله مزایای فراوان روش مقاوم‌ سازی لوله‌ فولادی به کمک مصالح کامپوزیت پلیمری FRP مقاوم سازی افزیر، می توان به موارد زیر اشاره کرد:

  • در روش مقاوم سازی لوله های فولادی به کمک مصالح کامپوزیت پلیمری FRP مقاوم سازی افزیر، هزینه های مربوط به جوشکاری و قطع سیستم گاز یا آب و فاضلاب در لوله حذف می شود.
  • این روش قابلیت بازگرداندن لوله های آسیب‌ دیده در اثر انواع آسیب و خوردگی لوله های فولادی به وضعیت اولیه طراحی را دارا است و همچنین از خوردگی آن ها در آینده جلوگیری می کند.
  • خطوط لوله به هنگام تعمیر می توانند در شرایط و فشار کاری معمولی خود، کار کنند و نیازی به قطع شبکه نیست. هم چنین در این روش گاز یا آب به هدر نخواهد رفت.
  • به علت وزن کم مواد کامپوزیت، نصب آن بسیار راحت است و تعمیر به وسیله دو نفر بدون نیاز به لوازم و دستگاه های خاصی انجام می شود.
  • با توجه به عدم نیاز به قطع شبکه گاز، آب یا فاضلاب، تکه تکه کردن لوله و جوشکاری به هنگام تعمیر، در زمان هم صرفه جویی خواهد شد.

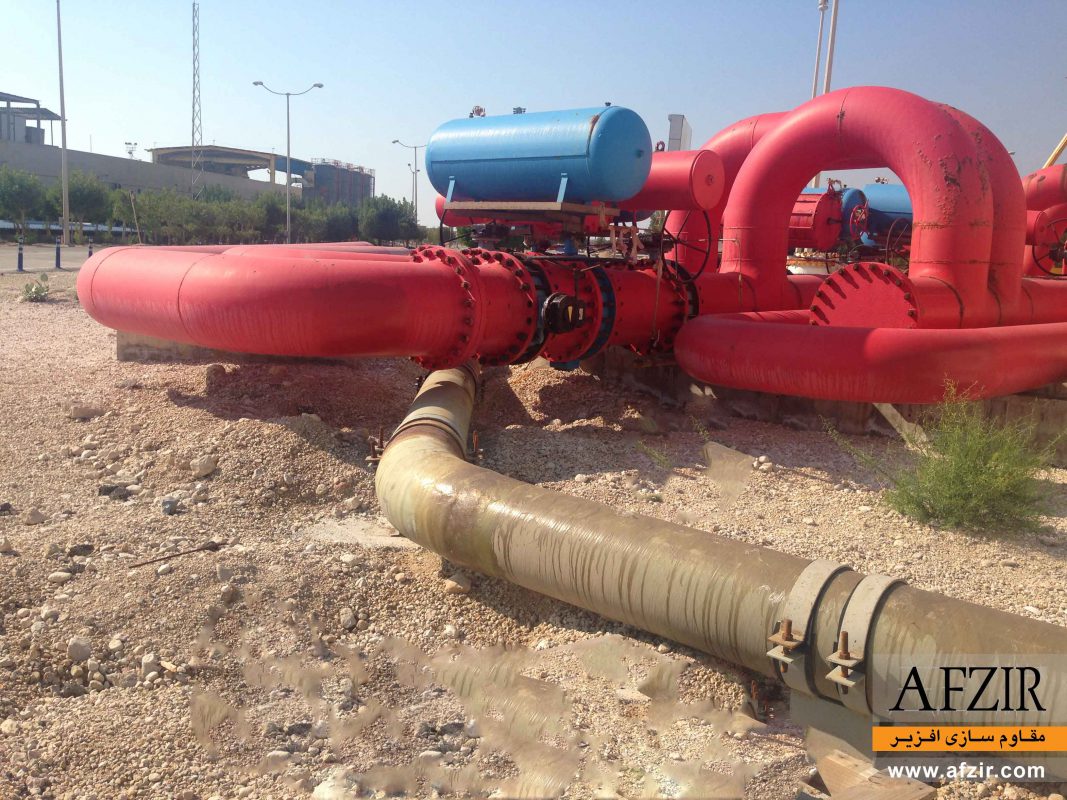

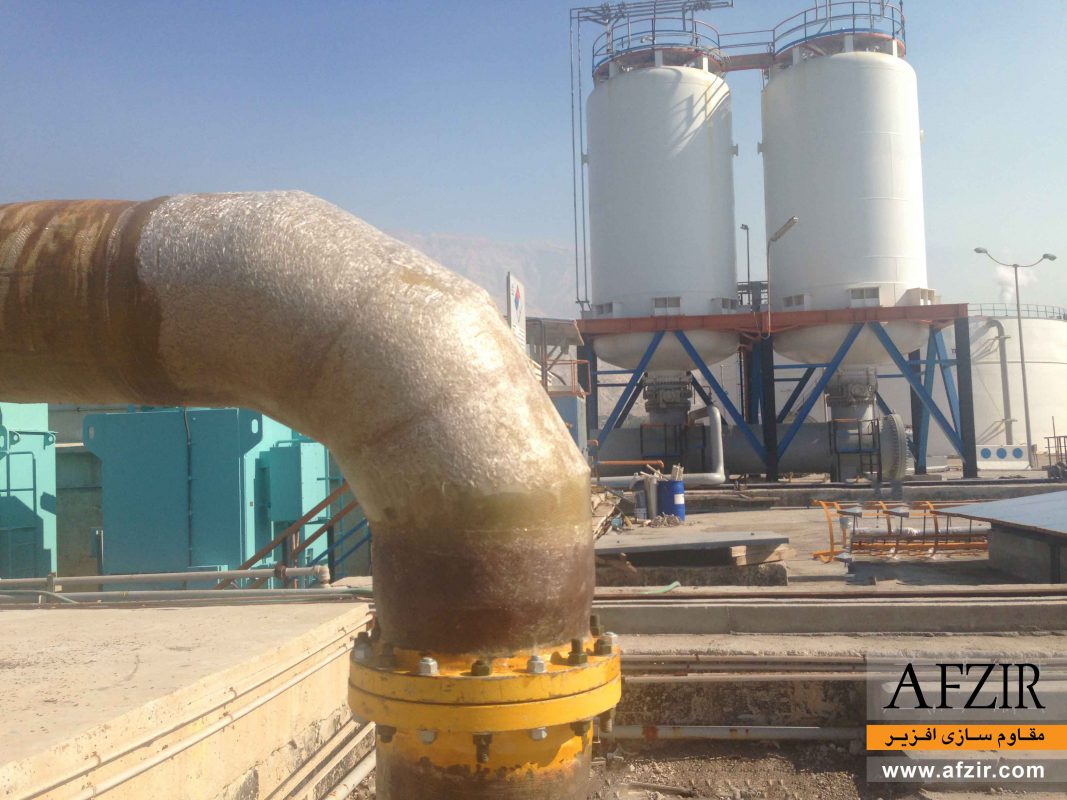

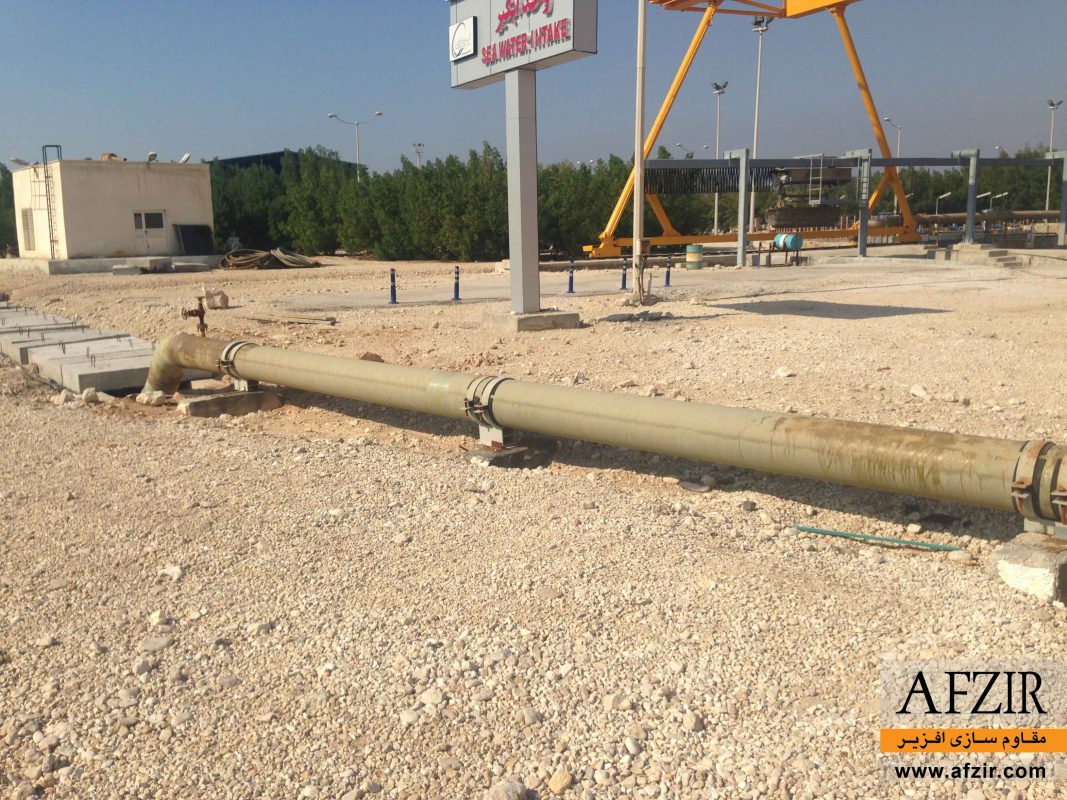

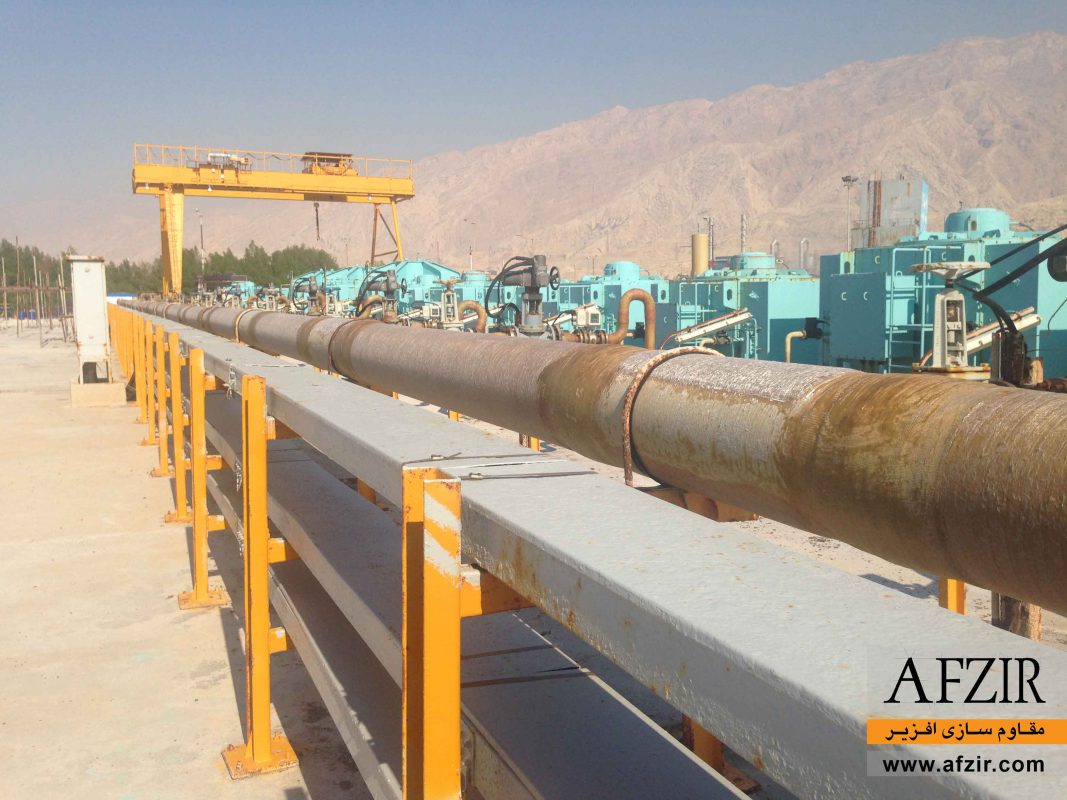

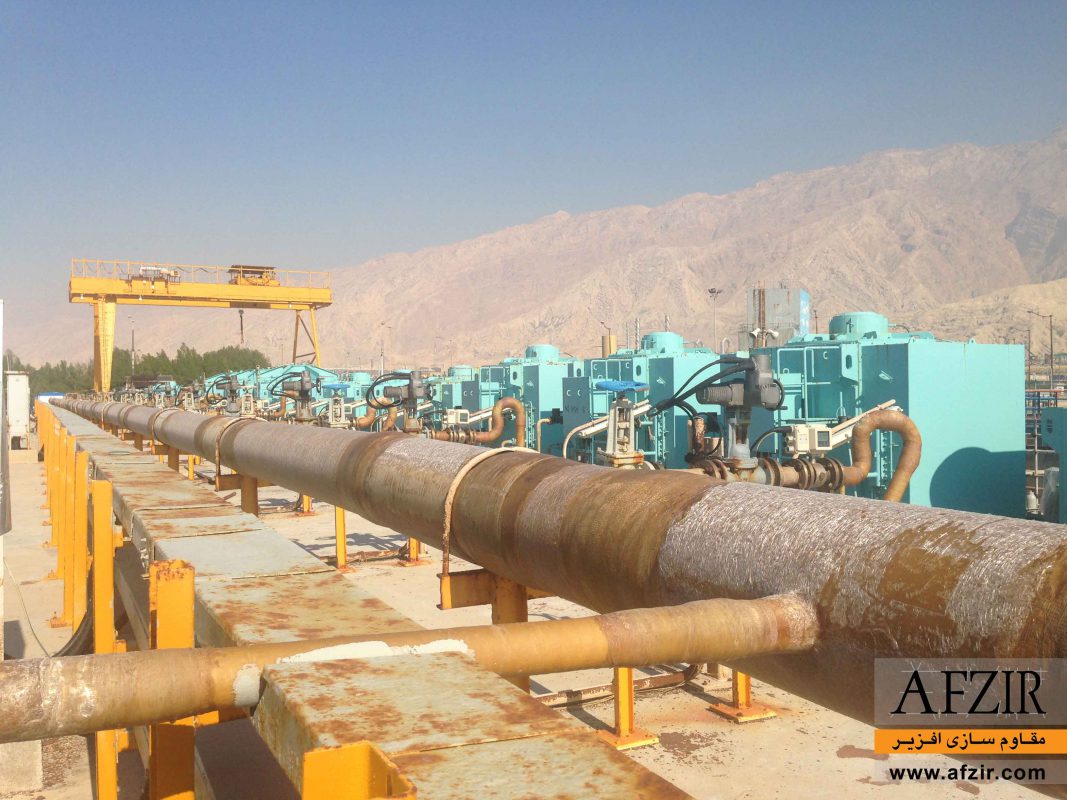

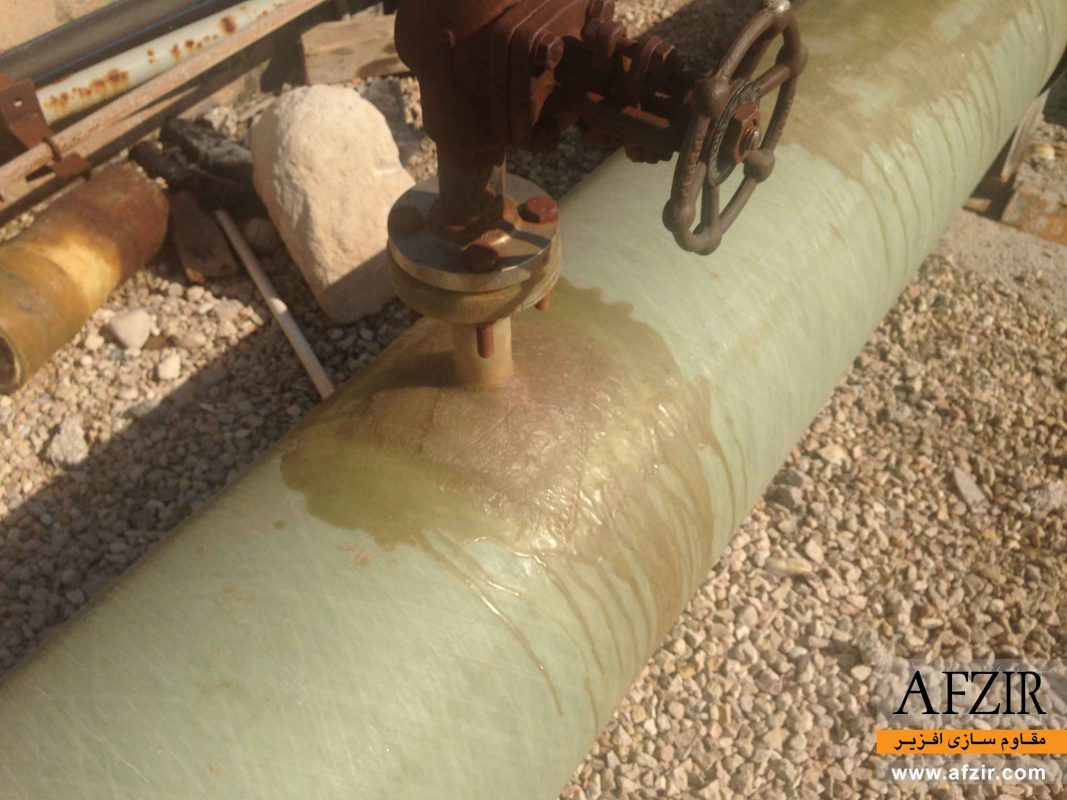

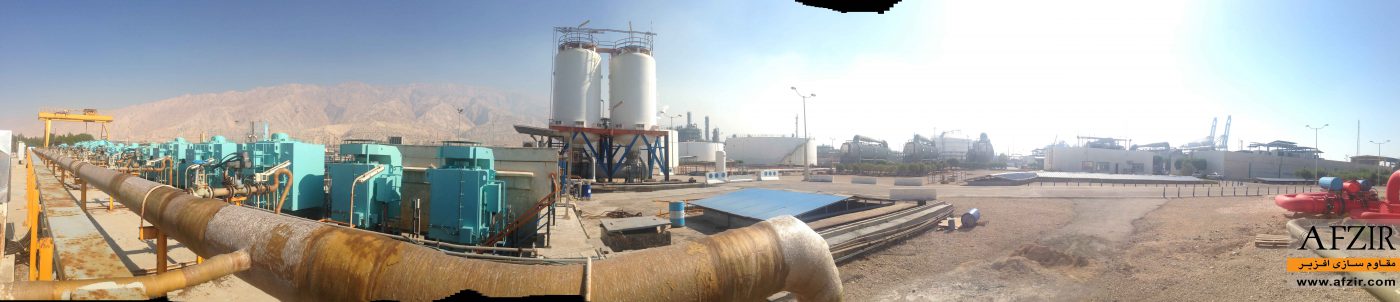

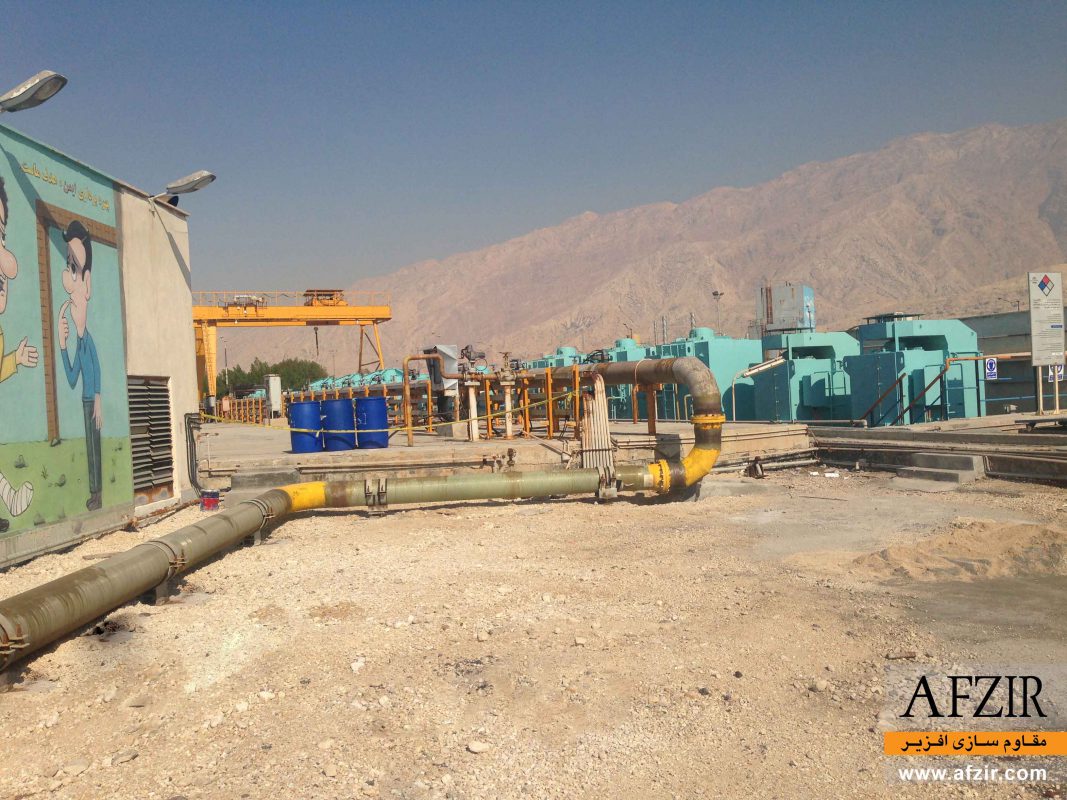

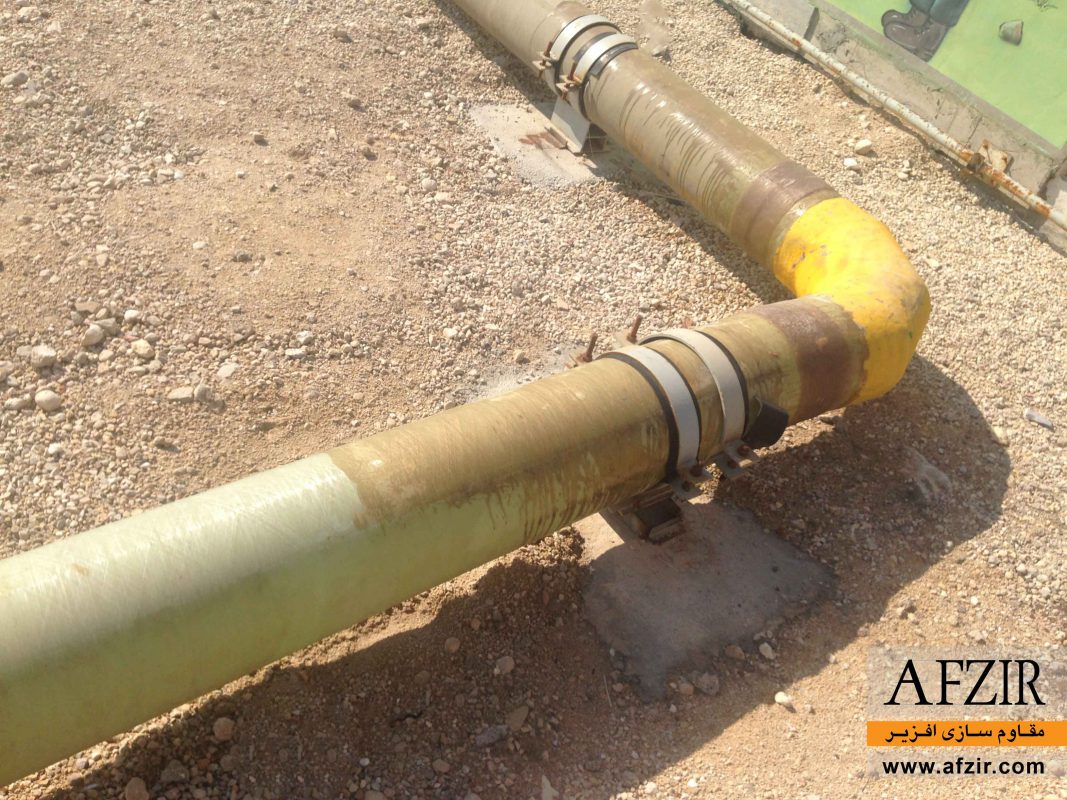

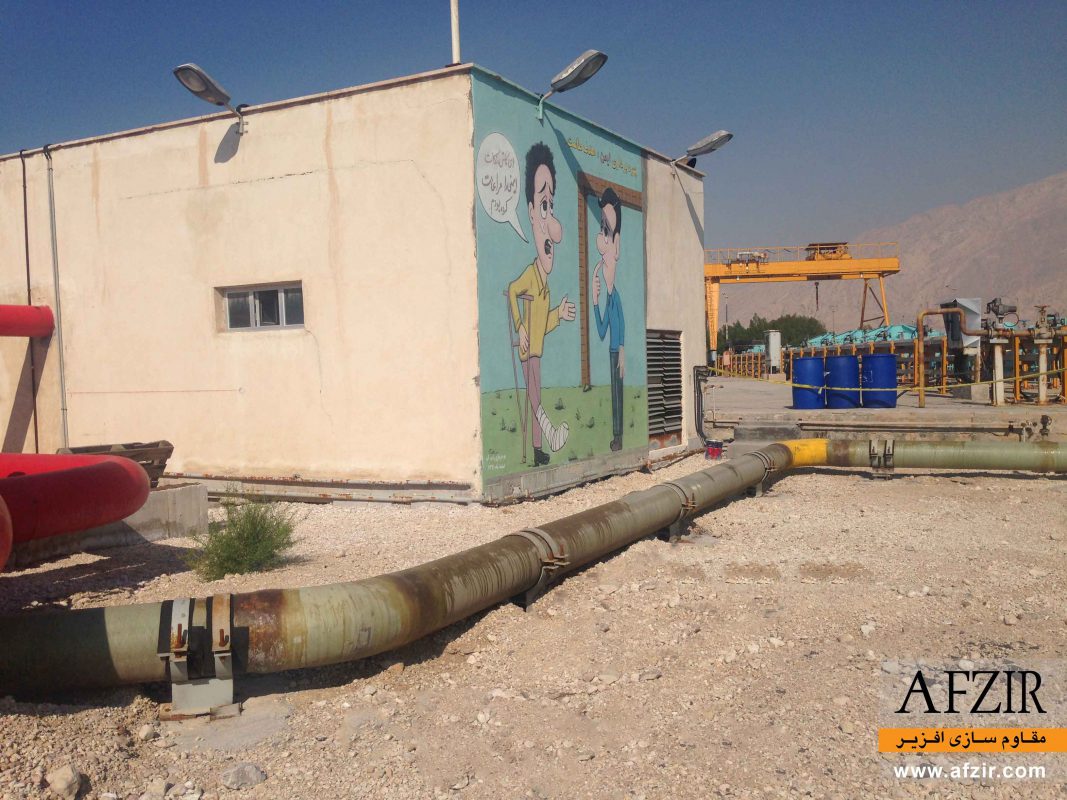

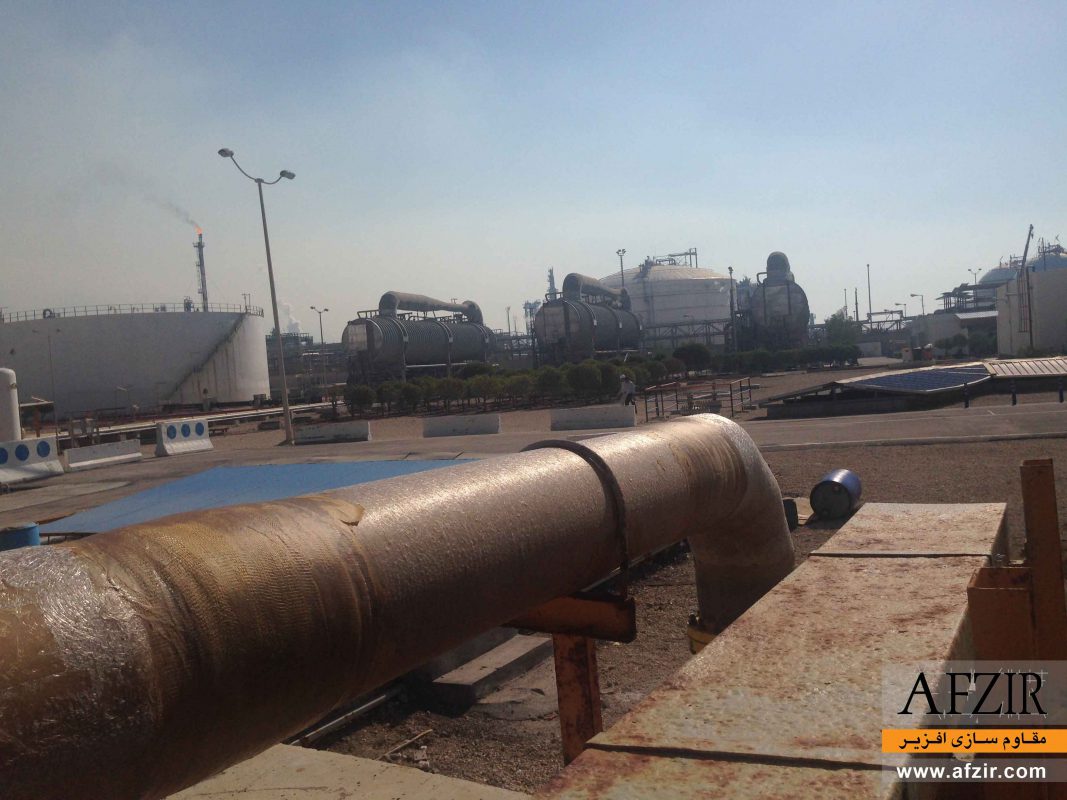

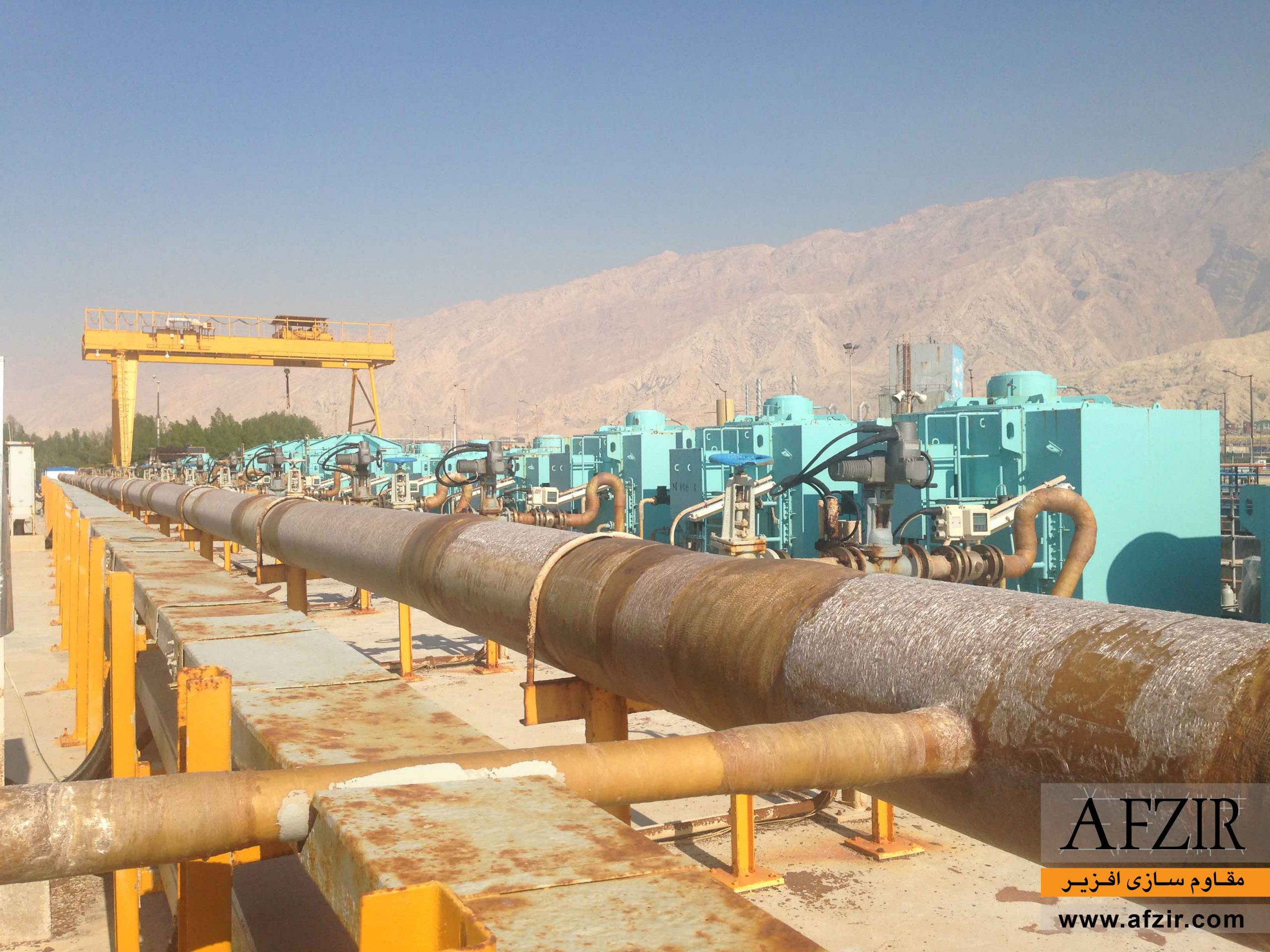

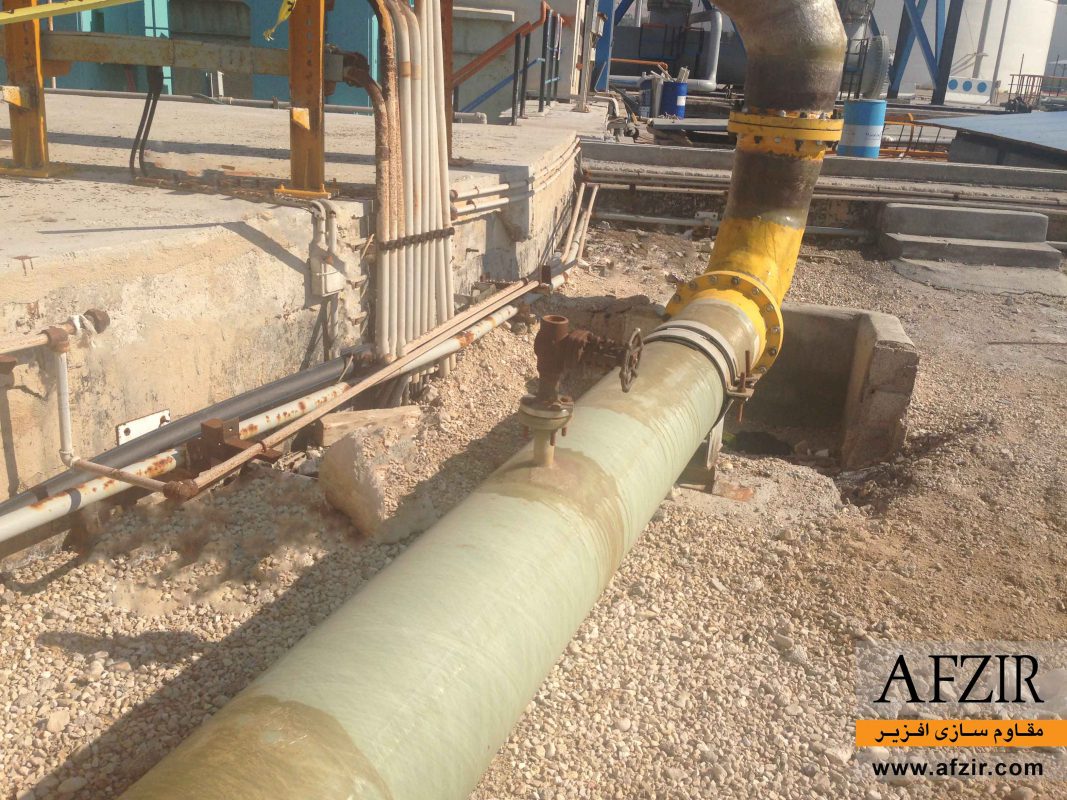

جایگرینی لوله آسیب دیده با یک لوله جدید بدلیل هزینه بالا و زمانبری عملیات تعویض امکان پذیر نمی باشد. با توجه به وجود این مشکلات در روش‌های سنتی مقاوم سازی لوله های فولادی، از حدود 20 سال قبل، روش جدیدی تحت عنوان روش مقاوم‌ سازی لوله فولادی به کمک کامپوزیت های پلیمری FRP مورد توجه قرار گرفته است. در این روش از لایه های کامپوزیت با الیاف شیشه (GFRP)، کربن (CFRP) و یا آرامید (AFRP) استفاده می شود.جهت افزایش عمر مفید خطوط لوله از کامپوزیت GFRP استفاده شده است. برای این منظور سیستم مقاوم سازی ™PipeWrap طراحی و اجرا گردید.
