الیاف شیشه تک جهته UD

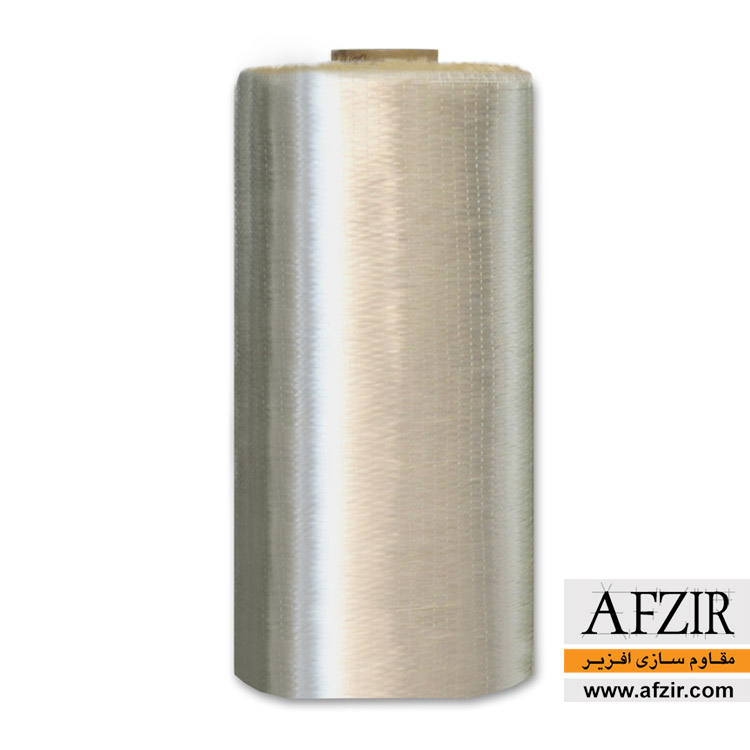

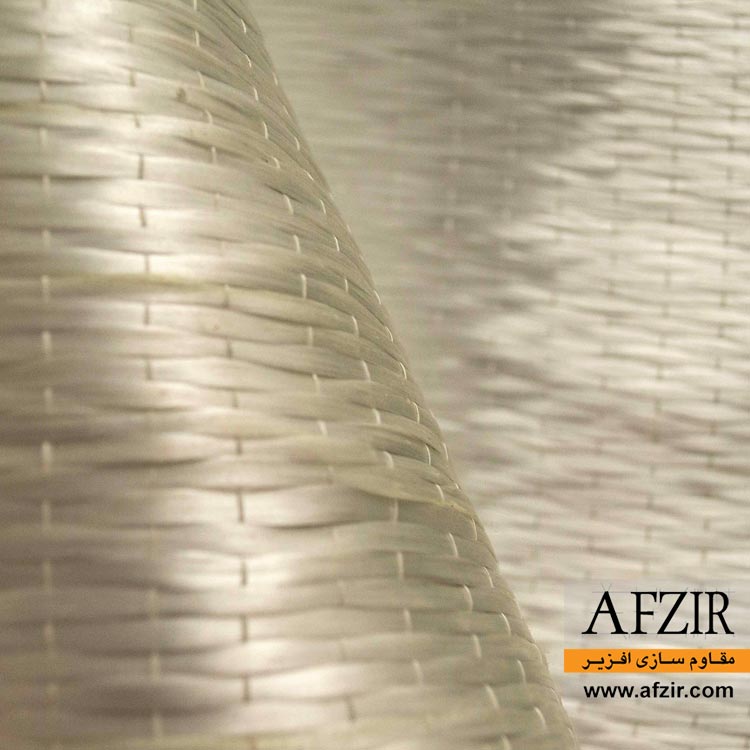

الیاف شیشه تک جهته (کد ™UGW) یکی از انواع مختلف پارچه‌های شیشه (الیاف فایبرگلاس) است که دارای وزن مخصوص پایین و مقاومت بالا بوده و جهت قرارگیری فایبرها در راستای صفر درجه است. از الیاف شیشه تک جهته UD جهت ساخت کامپوزیتهای شیشه GFRP به منظور اجرای پروژه‌های مقاوم سازی ساختما‌های بتنی استفاده می‌شود. الیاف شیشه UD در مقایسه با الیاف کربن تک جهته،  مقاومت مکانیکی و کششی کمتری داشته ولی با این حال دارای قیمت مناسب و پایین‌تری بوده و این عامل سبب شده است تا الیاف شیشه خرید و فروش بیشتری نسبت به الیاف کربن داشته باشد.


معرفی محصول

با توجه به مقاومت بالا و وزن کم الیاف شیشه تک جهته از آن‌ها در زمینه‌ها و صنایع مختلفی استفاده می‌شود. بیشترین استفاده و کاربرد الیاف شیشه UD در صنعت ساختمان است که از این الیاف برای مقاوم سازی ساختمانها و سازه های صنعتی، مقاوم سازی انواع لوله ها و مخازن، حفاظت از اجزای مختلف در شرایط محیطی خورنده و … استفاده می‌گردد. همچنین از این الیاف در صنایع دیگری هم چون ساخت قطعات خودروها و هواپیماها، ساخت تجهیزات ورزشی و … استفاده‌های بسیاری می‌شود. الیاف شیشه تک جهته سازگاری مناسبی با انواع چسب ها و رزین های شیمیایی از جمله رزین اپوکسی FRP، رزین پلی استر و رزین وینیل استر داشته و با استفاده از آنها قابل چسباندن به انواع سطوح مختلف هستند.

ویژگی‌ها


  • مقاومت کششی بالا (کمتر از الیاف کربن)
  • قیمت کمتر نسبت الیاف کربن
  • ضریب انبساط حرارتی بسیار کم
  • عایق الکتریکی
  • وزن مخصوص پایین
  • مقاومت پایین در برابر محیط های خورنده

کاربردها


  • مقاوم سازی و بهسازی لرزه ای ساختمان‌ها
  • مقاوم سازی سازه های صنعتی

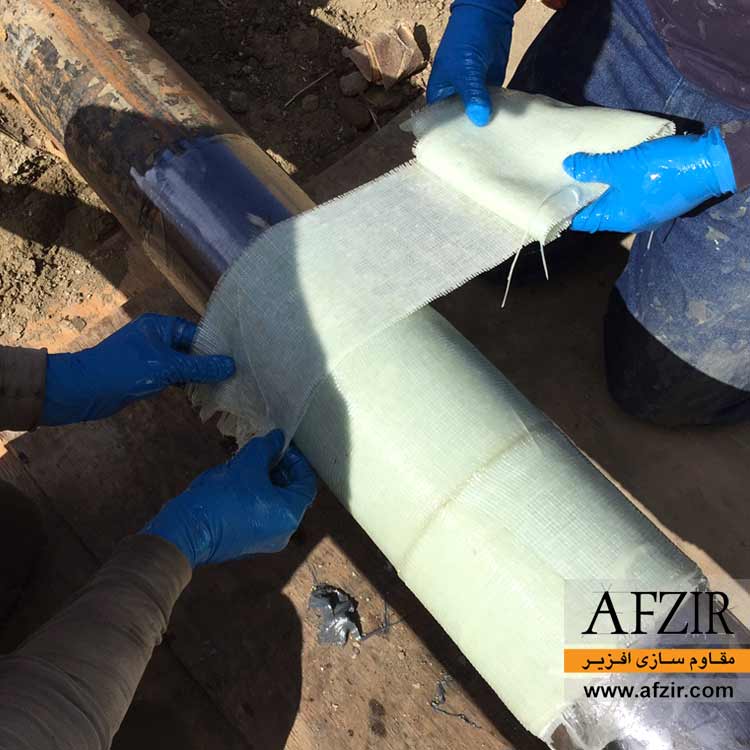

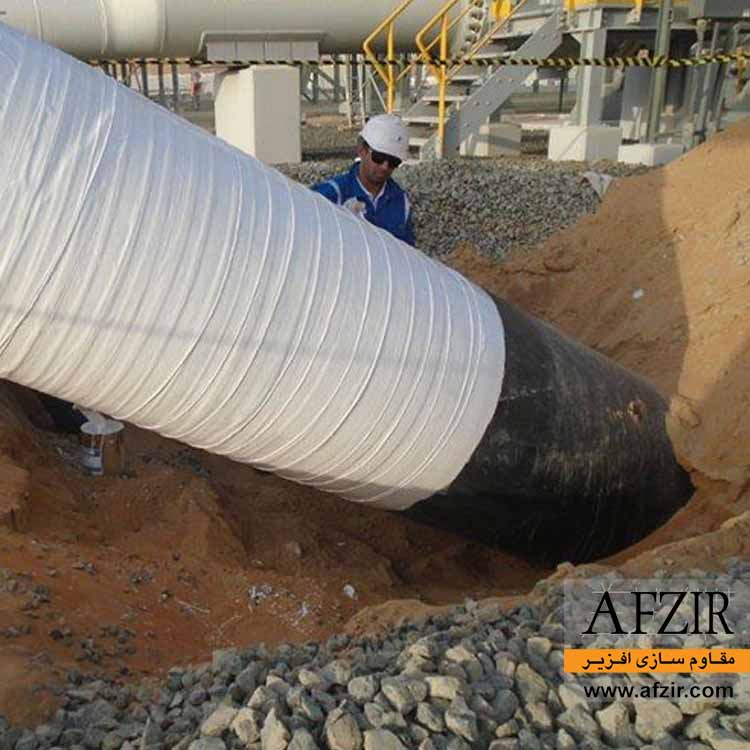

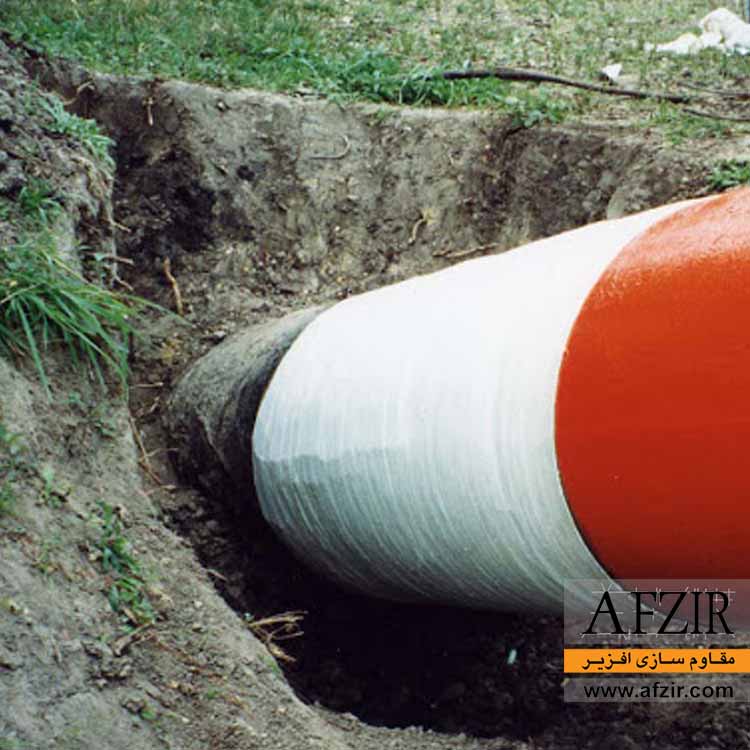

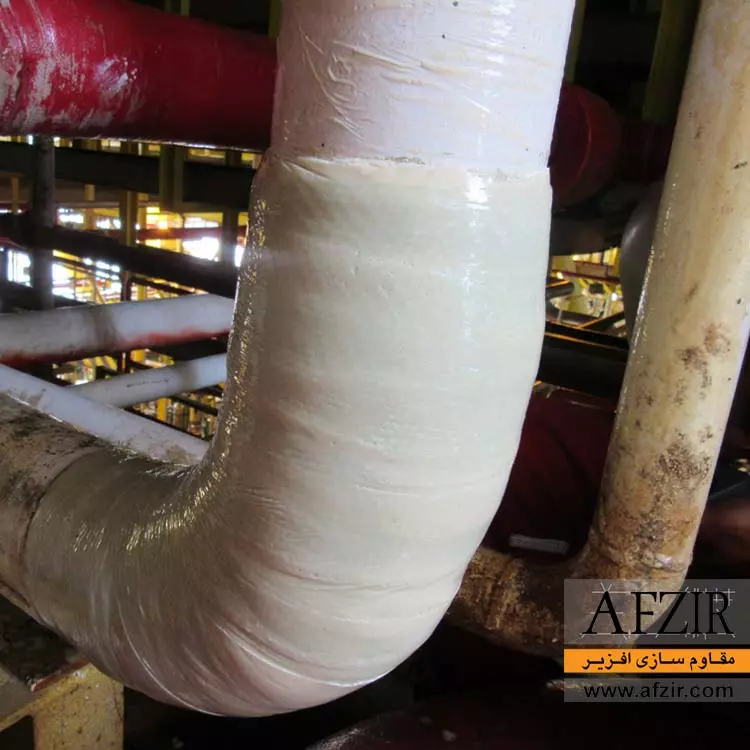

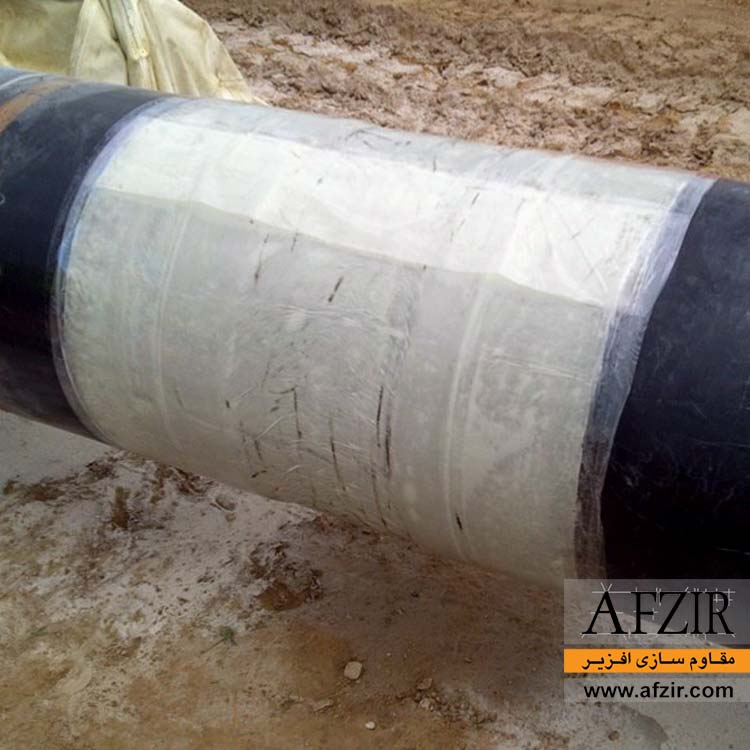

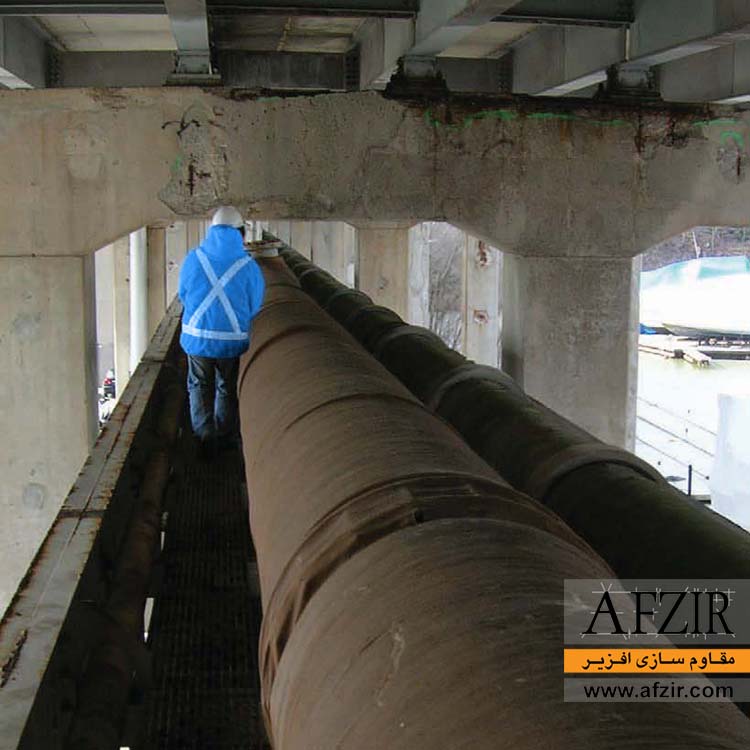

  • مقاوم سازی انواع لوله ها و مخازن
  • ساخت قطعات کامپوزیت GRP
  • استفاده در صنعت برق به عنوان مقاومت الکتریکی
  • استفاده به عنوان پوشش در صنایع هوایی و هوافضا

بسته‌بندی


  • وزن‌های 200 الی 1000 گرم بر مترمربع و عرض‌های 20 الی 130 میلی‌متر

رنگ محصول


  • سفید

مشخصات فنی و اجرایی

مشخصات فیزیکی

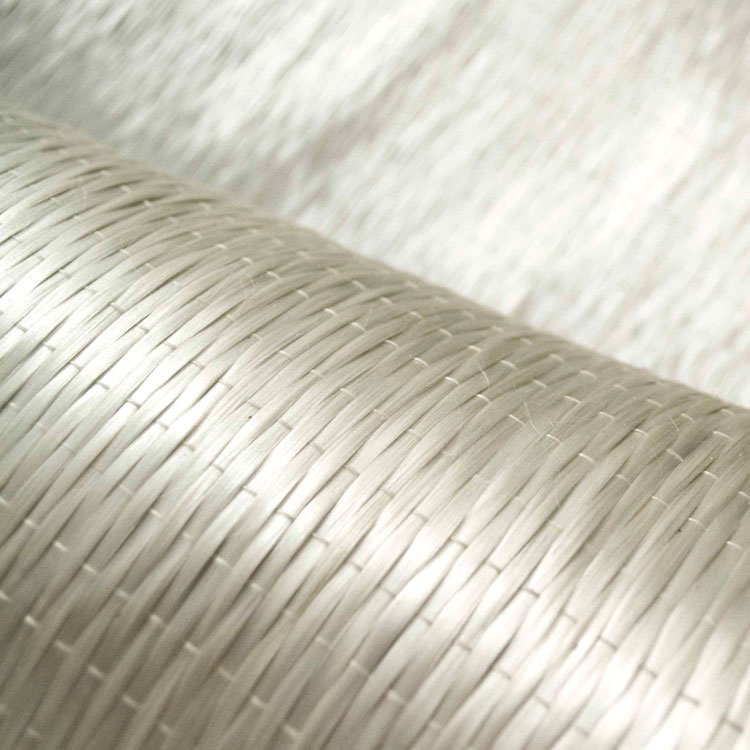

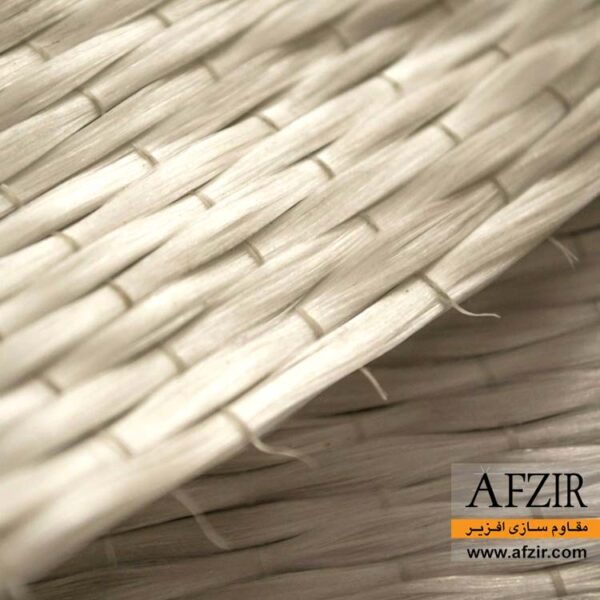

مشخصات الیاف شیشه تک جهته
وزن واحد سطح 200-1000gr/m²
رنگ سفید
بافت الیاف تک جهته
راستای بافت الیاف طولی (صفر درجه)
عرض الیاف 200-1300mm
ضخامت الیاف 0.08-0.34mm
مشخصات مکانیکی
مقایسه خصوصیات الیاف شیشه تک جهته با فولاد رایج ساختمانی
مشخصات الیاف شیشه تک جهته فولاد رایج ساختمانی
مقاومت کششی  2200MPa 360MPa
مدول کششی  70GPa 200GPa
جرم واحد حجم  2550Kg/m³ 7850Kg/m³
مقاومت در برابر خوردگی دارد ندارد
مقاومت در برابر محیط های اسیدی دارد ندارد
راهنمای کارفرمایان

عمده کاربرد الیاف شیشه تک جهته در صنعت ساختمان و مقاوم سازی ساختمان ها است. حال به بررسی عواملی که کارفرمایان را ملزم به انجام مقاوم سازی در ساختمان ها و سازه های مختلف می کند میپردازیم.

به طور کلی مقاوم سازی به معنای بالا بردن تحمل و مقاومت اعضای مختلف ساختمان در مقابل شرایطی است که می تواند برای ساختمان خطر آفرین باشد مثل زلزله، آتش سوزی و… البته لازم به ذکر است که مقاوم سازی همیشه به جهت مقابله با آثار مخربی مثل زلزله انجام نمیشود و گاها به جهت نیاز به انجام تغییراتی مثل تغییر در کاربری ساختمان و یا افت کیفیت مصالح به کار رفته در ساختمان انجام میگیرد.

موارد نیاز به مقاوم سازی در ساختمان
در زیر به مواردی اشاره کرده ایم که در صورت اتفاق افتادن هرکدام از آن ها نیاز به مقاوم سازی در ساختمان پیدا می کنیم:

خرابی های موجود در ساختمان های قدیمی
یکی از موارد شایع در ساختمان ها بروز خرابی و اشکال در طول مدت استفاده از ساختمان است. این خرابی به اشکال مختلف در ساختمان ها میتواند رویت شود.کرمو شدن بتن، ایجاد ترک های غیر عادی و خوردگی میلگرد های موجود در تیرها، ستون ها و سقف ها اشاره کرد که البته تشخیص بسیاری از این موارد نیاز به انجام روش های مختلف تست بتن شامل کرگیری و.. میباشد.

اشتباهات و خطاهای اجرایی
یکی از مهم ترین مواردی که حتما لازم است تا ساختمان توسط کارشناسان مقاوم سازی مورد بررسی قرار گیرد وقوع اشتباهاتی است که در مرحله‌ی اجرای سازه پیش می آید. این اشتباهات در ساختمان های مختلف به شکل های بسیار گوناگونی امکان اتفاق افتادن دارد که می توان به ضعف در نمونه های آزمایش بتن، عدم همخوانی مقاومت طراحی بتن با مقاومت موجود، شکم دادن تیر و ستون، کرمو شدگی بتن و… اشاره کرد.

تغییر کاربری ساختمان
تغییر در کاربری ساختمان ها امروزه امری متداول بوده و از جمله مواردی است که در آن باید قبل از انجام این کار ساختمان به طور کامل مورد بررسی قرار گیرد. تغییر در کاربری ساختمان باعث به وجود آمدن نیروهای جدیدی در اعضای ساختمان می شود که ساختمان برای آن ها طراحی نشده و به وجود آمدن آن ها ممکن است اعضای باربر مثل تیر، ستون و … را دچار گسیختگی و خرابی های شدیدی بکند. در این موارد لازم است تا مهندس مشاور مجرب به طور کامل ارزیابی از سازه موجود به عمل آورده و امکان سنجی تغییر کاربری را انجام دهد تا در نهایت طرحی با دقت بالا و جزئیات کامل ارائه گردد.

تشخیص به موقع ایرادات و انتخاب راه حل درست باعث صرفه جویی زیادی درهزینه های ساختمان خواهد شد. از آن جایی که انتخاب غلط یک شیوه‌ نامناسب مقاوم‌سازی ساختمان و تعمیر یا تقویت یک سازه، حتی می‌تواند شرایط را بدتر هم بکند لازم است از افراد با تجربه و خبره در این زمینه کمک گرفته شود.

کارفرمایان گزینه های مختلفی برای انجام مقاوم سازی ساختمان دارند که باید از بین همگی این روش ها یک گزینه را جهت اجرا در پروژه های خود انتخاب کنند. مقاوم سازی با استفاده از الیاف شیشه تک جهته روشی است که روز به روز استفاده از آن گسترده تر می شود. اما مهم ترین علل فراگیر شدن این روش چیست؟

مقاومت بالا
وزن کم
عدم رسانایی جریان الکتریسیته
کاهش هزینه ها
و…
هم چنین مشکلاتی که سایر روش های مقاوم سازی مثل ژاکت فولادی و بتنی برای ساختمان ایجاد می کنند مثل افزایش وزن ساختمان، تغییر در معماری و کوچک کردن زیر بنای مفید ساختمان، اخلال در کاربری ساختمان به مدت طولانی، افزایش هزینه ها و هم چنین امکان تکرار مشکلات پیش آمده مثل خوردگی و زنگ زدگی همه و همه به فواید مقاوم سازی با استفاده از الیاف شیشه تک جهته می افزاید.

راهنمای ناظران و طراحان

بطور کلی مقاوم سازی سازه ها به منظور افزایش ظرفیت باربری ساختمان، بهبود نارسایی های ناشی از خوردگی و فرسایش، افزایش شکل پذیری سازه، نیاز به تغییر در کاربری سازه و جبران خطاهای طراحی و اجرایی صورت می گیرد.

الیاف تک جهته شیشه یا فیبر شیشه سبک، مقاوم در برابر خوردگی و دارای مقاومت کششی بالا می باشند و وزن کم آن که یکی از اهداف مقاوم سازی است باعث افزایش روزافزون استفاده از آن ها در پروژه های مقاوم سازی و بهسازی لرزه ای شده است.

برای انجام و طراحی سیستم مقاوم سازی در پروژه ها لازم است تا وضعیت موجود سازه از قبیل ظرفیت باربری فعلی المان ها، نقص ها و اشکالات پیش آمده، فایل های محاسباتی سازه و مدارک و نقشه های موجود سازه به طور کامل مورد بررسی قرار گیرد.

اصول کلی طراحی سیستم مقاوم سازی با الیاف شیشه تک جهته
اصول کلی و روش کلی طراحی بر پایه حالت حدی می باشد تا سطح عملکردی و ایمنی قابل قبولی ارائه شود و به دلیل شناخت کمتری که از کامپوزیت های GFRP نسبت سایر مصالح موجود مانند بتن وجود دارد لازم است تا ضرایب کاهش مقاومت به گونه ای اعمال شوند تا ضریب اطمینان طراحی بیش از 3.5 باشد. هم چنین لازم است تا خواص مصالح موجود مانند مقاومت فشاری، مدول الاستیسیته و … به وسیله ی آزمایشاتی مثل انجام کرگیری و تست مقاومت فشاری و انجام تست التراسونیک اندازه گیری شود.

انواع رفتار الیاف شیشه تک جهته
رفتار کششی
در بارگذاری کشش مستقیم، الیاف شیشه قبل از گسیختگی هیچ رفتار خمیری ندارند. رفتار کششی مصالح توسط یک رابطه تنش – کرنش خطی الاستیک تا هنگام شکست که بطور ناگهانی اتفاق می افتد، مشخص می شود. مقاومت کششی و سختی مصالح به عوامل متعددی بستگی دارد. از آنجا که در کامپوزیت GFRP الیاف نقش اساسی در باربری دارند، نوع الیاف، جهت قرارگیری و همچنین مقدار آنها مهمترین نقش را در خواص کششی ایفا می کنند.

رفتار فشاری
کامپوزیت های GFRP که به صورت پوشش بیرونی عمل می کنند ، نباید به عنوان تقویت کننده فشاری مورد استفاده قرار بگیرند. البته در ستون ها به دلیل رفتار محصور کنندگی الیاف مقاومت فشاری و ظرفیت ستون به صورت غیر مستقیم افزایش می یابد.

ارزیابی و پذیرش

برای ارزیابی سیستم FRP باید راستای قرارگیری الیاف، وجود جدایش لایه ای و چسبندگی به سطح، جهت قرارگیری لایه ها و …. و هم چنین تطابق یا عدم تطابق با نقشه های طراحی توسط دستگاه نظارت بررسی شود که در ادامه به پاره ای از موارد و وظایف دستگاه نظارتی اشاره می کنیم.

برای استفاده ازفیبر شیشه در پروژه ها، این مواد باید بر اساس اطلاعات آزمایشگاهی مربوط به این مصالح کنترل شود. اطلاعات آزمایشگاهی به وسیله ی شرکت تامین کننده فراهم می شود.

پس از نصب و کسب مقاومت کامپوزیت های GFRP آزمایش کشش چسب (تست Pull Off) بر روی نمونه های مغزه گیری شده انجام می شود و مقاومت چسب باید بیش از 1.4MPa باشد تا پدیده جدا شدن و گسیختگی در بتن مشاهده شود. در صورتی که میزان مقاومت کمتر از مقدار تعیین شده باشد یا جدایش سیستم FRP از بتن اتفاق بیوفتد نشان دهنده وجود اشکال در سیستم است و الیاف شیشه نمی تواند عملکرد مورد انتظار را فراهم کند.

برای ارزیابی و تایید الیاف نصب شده باید موارد دیگری نیز در نظر گرفته شود که به پاره ای از آن ها اشاره می کنیم:

وقوع پدیده جداشدگی
جهت قرارگیری لایه ها که امری بسیار مهم بوده و وجود انجراف حتی به اندازه 5 درجه از راستای تعیین شده میتواند تاثیر زیادی در کاهش مقاومت داشته باشد.
ضخامت بعد از عمل آوری با رزین
طول وصله الیاف
و…

مراحل اجرا

جزئیات اجرای سیستم FRP و الیاف تک جهته شیشه به هندسه سازه، صافی سطوح زیرکار و… بستگی دارد و لازم است پیمانکار مصالح FRP را مطابق با مشخصات توصیف شده توسط مهندس مشاور مثل نوع الیاف، نوع رزین، تعداد لایه ها، نحوه ی اجرا و… در اجرای عملیات مقاوم سازی استفاده نماید.

مراحل اجرای الیاف شیشه تک جهته
اجرای سیستم های مقاوم سازی با فیبر شیشه باید مطابق مراحل زیر و به دقت انجام شود تا کیفیت مطلوب به دست آید.

ترمیم بتن و آماده سازی زیرکار
لازم است تمام اشکالات موجود در بتن اصلی و بتن زیرکار که ممکن است یکپارچگی کامپوزیت GFRP را دچار مشکل کند، قبل از اجرای الیاف از بین برده شود و هم چنین در مواردی که احتمال خوردگی و زنگ زدگی میلگردهای موجود در بتن می رود باید ابتدا اثرات خوردگی و رسوبات پاکسازی شده و خرابی ها ترمیم شوند.

اختلاط رزین ها
اختلاط رزین ها باید مطابق رویه توصیه شده توسط سازنده مطابق با مشخصات فنی پروژه انجام شود. تمامی اجزای رزین باید در شرایط دمایی مناسب و به مقدار کافی مخلوط شوند تا زمانی که مواد به حالت یکنواخت برسد..

نصب الیاف FRP
پس از آماده سازی سطح زیرکار نوبت به نصب الیاف FRP می رسد که دارای روش های مختلفی است و روش نصب باید توسط مشاور مشخص شود. در ادامه به انواع روش های نصب الیاف FRP می پردازیم:

انواع روش های نصب الیاف تک جهته
سیستم چسباندن تر الیاف الیاف
در این روش نصب، سیستم الیاف به صورت رزین نخورده یا خشک با دست نصب می شوند. الیاف می توانند در یک فرآیند جداگانه به کمک دستگاه آغشته ساز با مواد رزین بارور و اشباع شده و بعد از آن روی سطح بتن نصب شوند.

سیستم پیش آغشته الیاف
سیستم های پیش آغشته تک جهته ابتدا در کارخانه با رزین آغشته می شوند، ولی رزین عمل آوری نمی شود. این الیاف به سطوح با یا بدون رزین اضافی چسیانده می شوند و در محل عمل آوری می شوند.

عدم رعایت هر یک از موارد فوق و سایر مواردی که توسط مشاور و سازنده بیان می شود باعث ایجاد ضعف در باربری سیستم و در مواردی جدا شدن الیاف از سطح می شود.در ادامه به پاره ای از مواردی که رعایت آن ها از وقوع جدا شدگی الیاف جلوگیری خواهد کرد اشاره می شود:

حتی المقدور از چسباندن فیبر شیشه در سطح داخلی گوشه ها پرهیز شود طول مهاری کافی رعایت شود.
همپوشانی (Overlap) لازم در محل های وصله اجرا گردد.

راهنمای QC (کنترل کیفی)

پس از اجرای سیستم FRP لازم است تمهیدات و برنامه های تضمین و کنترل کیفیت توسط واحد کنترل کیفی (QC) به کار گرفته شود. کنترل کیفیت از طریق یک سری بازرسی ها و آزمایش های مورد نیاز انجام گردد.

بازرسان کنترل کیفی باید با کامپوزیت FRP و نحوه ی اجرا و نصب آن به طور کامل آشنایی داشته باشد و در جریان نصب سیستم الیاف شیشه بازرسی هایی را به صورت روزانه انجام دهد که این بازرسی ها باید شامل موارد زیر باشد:

دمای محیط، رطوبت نسبی و شرایط آب و هوایی
میزان خشک بودن سطوح
روش های آماده سازی سطوح
مشاهده فرآیند گیرش رزین ها
موقعیت و اندازه هر نوع جدایش لایه ای یا وجود حباب های هوا
و…
هم چنین واحد کنترل کیفی باید به صورت دوره ای کامپوزیت GFRP اجرا شده را مورد بازرسی و ارزیابی قرار دهد.

انواع روش های ارزیابی سیستم FRP
بازرسی های کلی
با بازرسی های چشمی هر نوع تغییرات در رنگ، جدا شدن الیاف، ترک خوردگی و… مورد بررسی قرار می گیرد که وجود هریک از این عوامل نشان دهنده ی ضعف در سیستم و اجرای نادرست می باشد. طبیعت مصالح مرکب FRP به گونه ای است که باید در حین بهره برداری، تاحد امکان هرگز و یا خیلی به ندرت مورد تعمیر قرار گیرند لذا لازم است سطوح پوشانده شده با مصالح FRP به صورت کلی مورد پایش و بازرسی قرار گیرند.

یکی از خرابی های رایج در سیستم های FRP جدا شدن مصالح مرکب از بتن است که خرابی بسیار خطرناکی است که در صورت رخداد آن عملا سیستم FRP کارایی ندارد. لذا جدا شدن مصالح مرکب از بتن باید مورد ارزیابی قرار گیرد. بهترین راه تشخیص این حالت انجام آزمایش کشش Pull-off می باشد که طبق آیین نامه در فواصل زمانی معین باید انجام گیرد و در صورت جدایی الیاف از سطح بتن لازم است که سازه مورد بررسی توسط مشاور مورد تحلیل مجدد قرار گرفته تا نوع عملیات اصلاحی برای آن تعیین شود . چنانچه آسیب های جزیی مصالح مرکب شناسایی شدند ، می توان با روش هایی نظیر تزریق رزین با رعایت احتیاط در اینکه مصالح آسیب بیشترنبیند تعمیر شوند. چنانچه آسیب های کلی و با اهمیت بیشتر نظیر پوسته شدن یا جداشدن لایه ها از یکدیگر در مقیاس وسیع رخ دهد، ممکن است لازم باشد تا چسب و مواد مرکب از محل برداشته شوند . مواد معیوب در یک سطح وسیع و به حد کافی از سطح بتن کنده شده و قسمت پاک شده مجددا با مواد جدید پوشش داده می شود.

پایش و بازرسی دراز مدت
مطابق نظام پایش و بازرسی لازم است همانند تمامی اعضای سازه ای، سیستم مقاوم سازی با الیاف شیشه نیز مورد پایش و بازرسی قرار گیرد. چنین اقداماتی برای پل ها معمولا سالیانه یک بار به صورت کلی و هر شش سال یکبار به صورت تفصیلی به اجرا در می آید، اما در ساختمان ها بازرسی های منظم به ندرت انجام می گردد. لازم است مهندسین کنترل کیفی ساختمان نسبت به پایش و بازرسی منظم اعضای مقاوم سازی شده توجیه باشند و ساختمان های مقاوم سازی شده با کامپوزیت GFRP مورد پایش و بازرسی منظم برای اعضای تقویت شده قرار گیرند.
