نام پروژه:

  • مقاوم سازی دال بتنی به روش NSM

نوع سازه:

  • ساختمان مسکونی

دسته بندی:


سیستم‌های مورد استفاده:


محصولات مورد استفاده:

توضیحات پروژه:

خیز و لرزش بیش از حد سقف به دلیل دهانه بلند

یکی از مشکلات سقف های با دهانه بلند داشتن خیز و لرزش غیر مجاز می­باشد که نشان از ضعف در طراحی و ساخت می­باشد. البته هم اکنون روش های جدیدی برای ساخت سقف هایی با دهانه های بلند وجود دارد ولی در سازه های قدیمی تر این مشکل بیشتر دیده شده کما اینکه در سازه های جدید نیز ممکن است این اتفاق رخ دهد. خیز و لرزش علاوه بر سلب آسایش روانی ، باعث ترک خوردن نازک کاری وجه داخلی سقف نیز می­شود. بنابراین برای جلوگیری از آسیب به ساختمان و پیشگیری از مشکلات آینده باید نسبت به مقاوم سازی آن اقدام کرد.


راهکار:

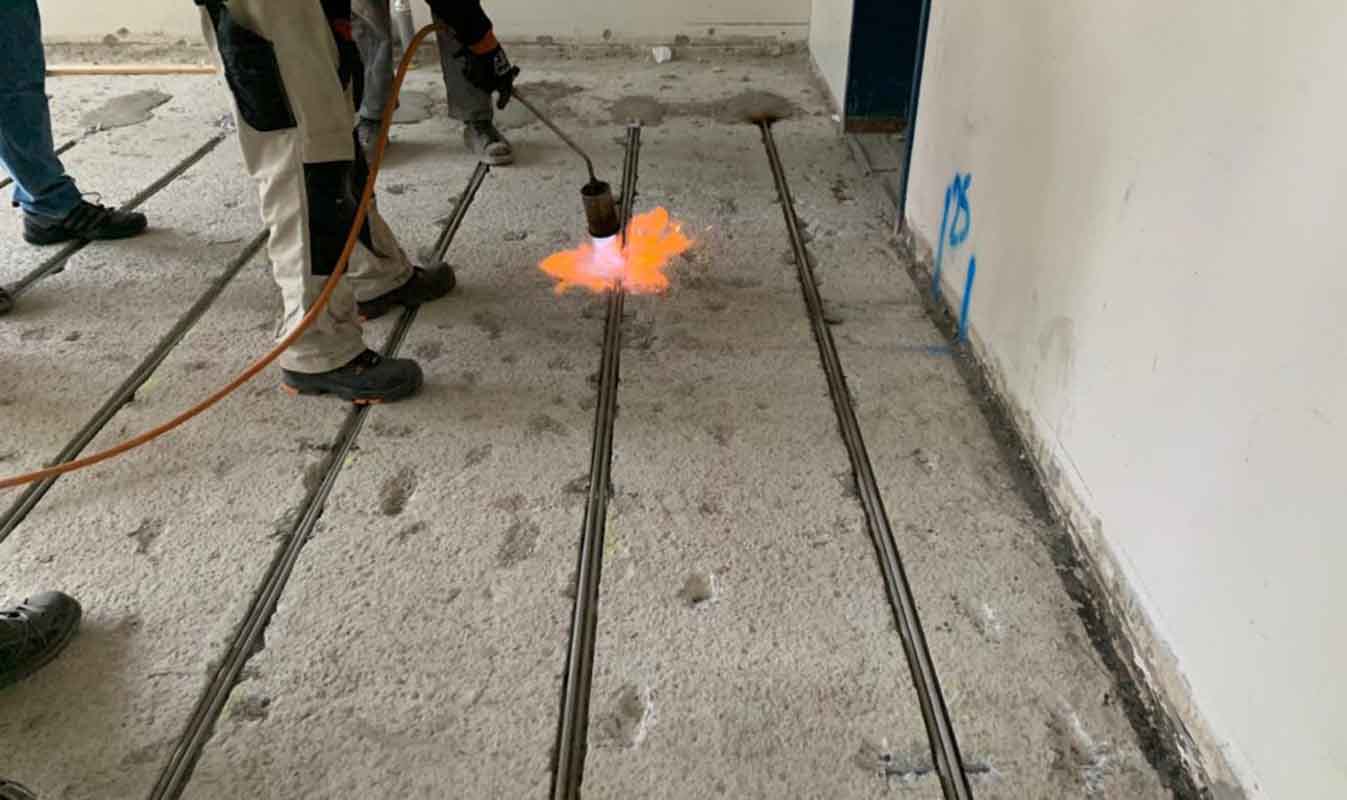

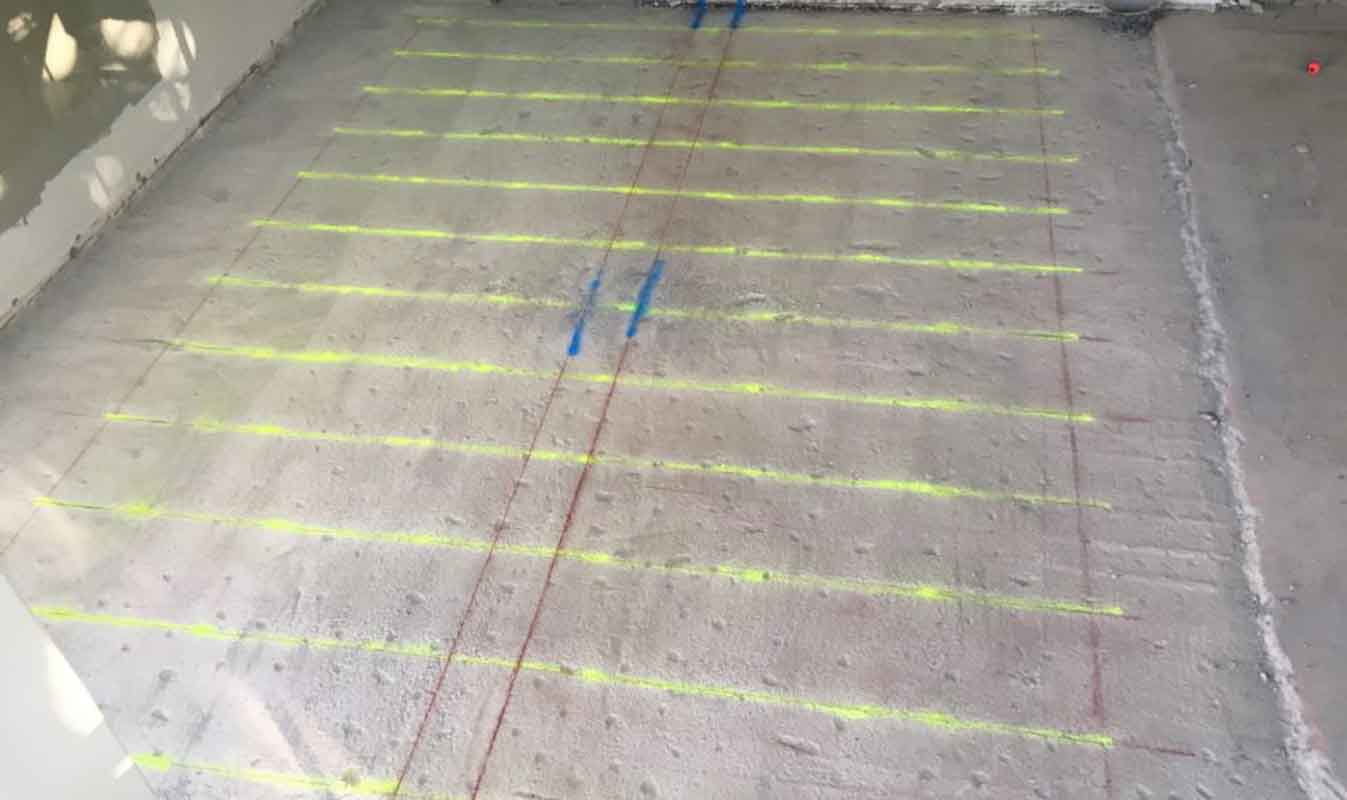

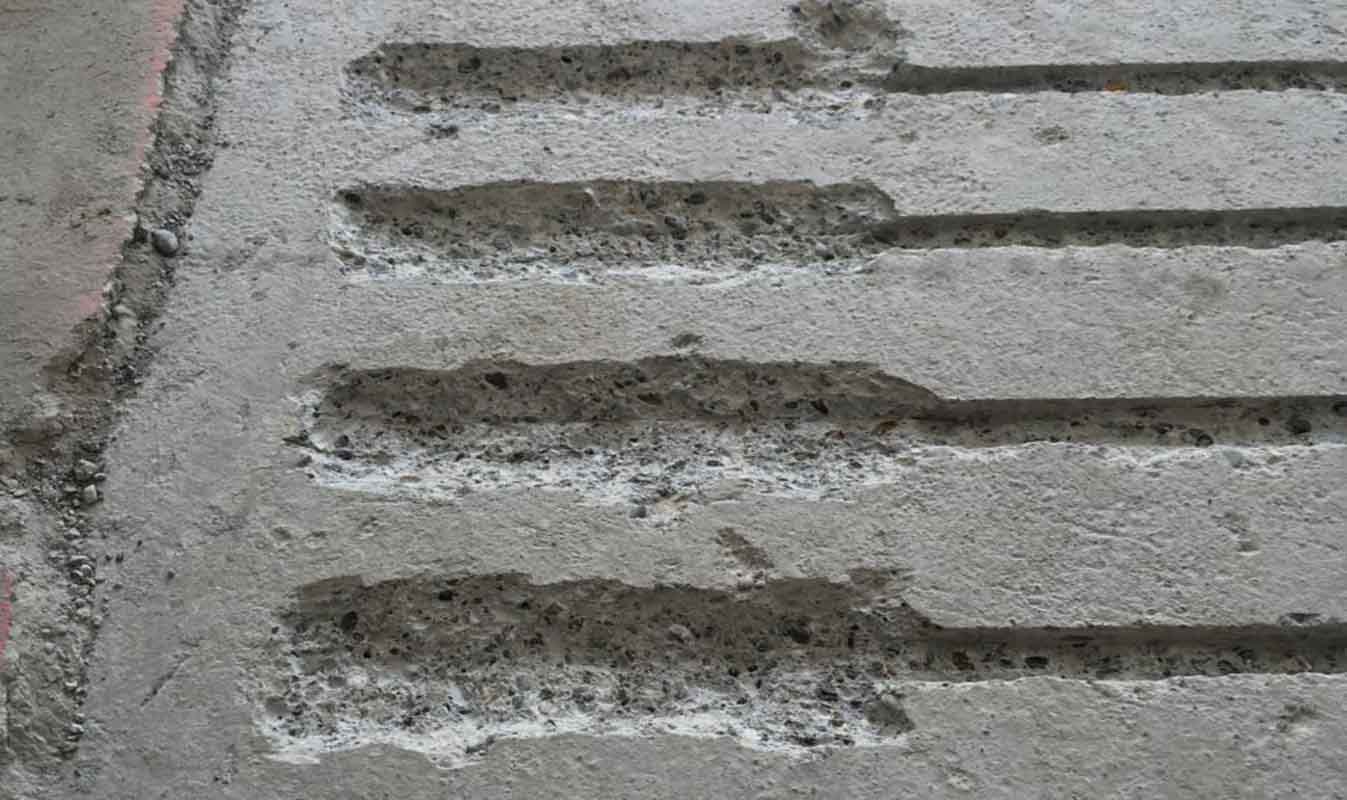

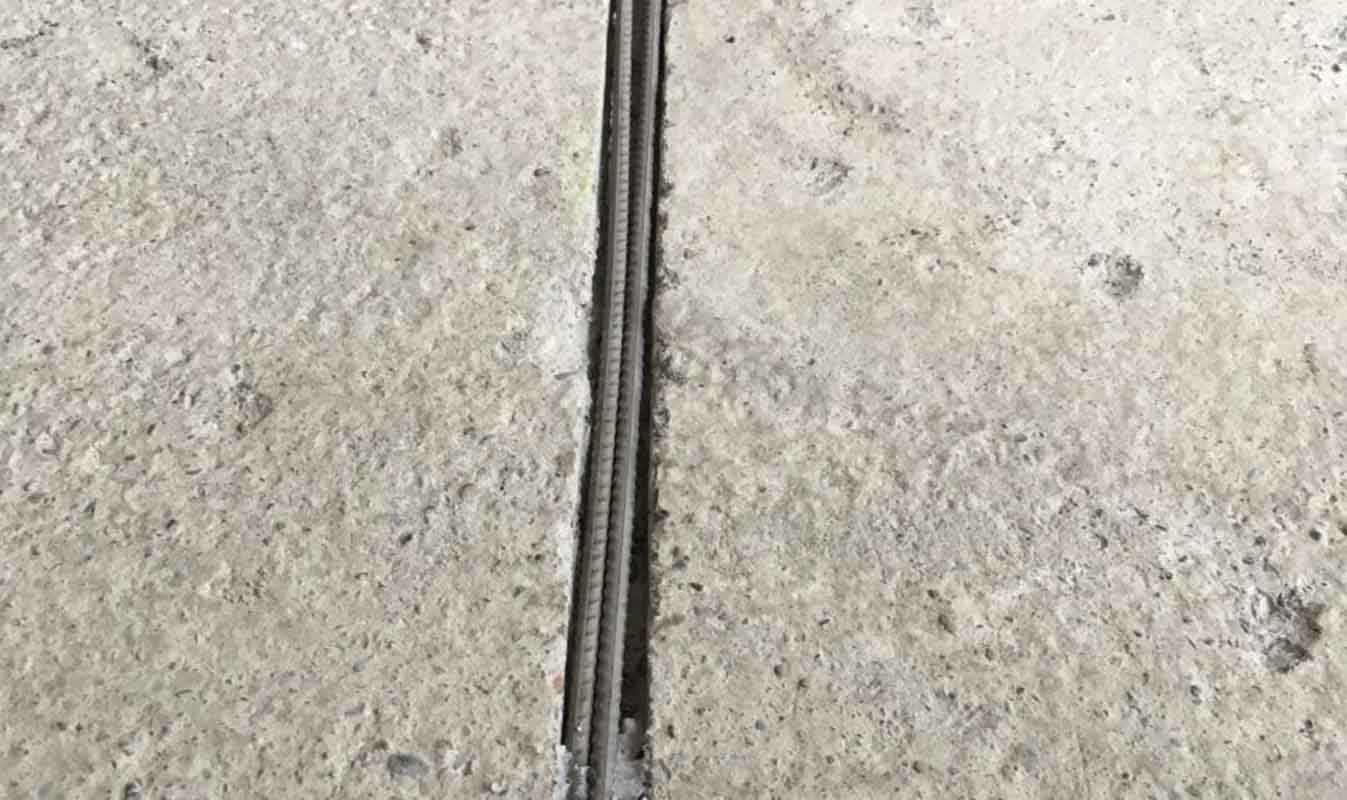

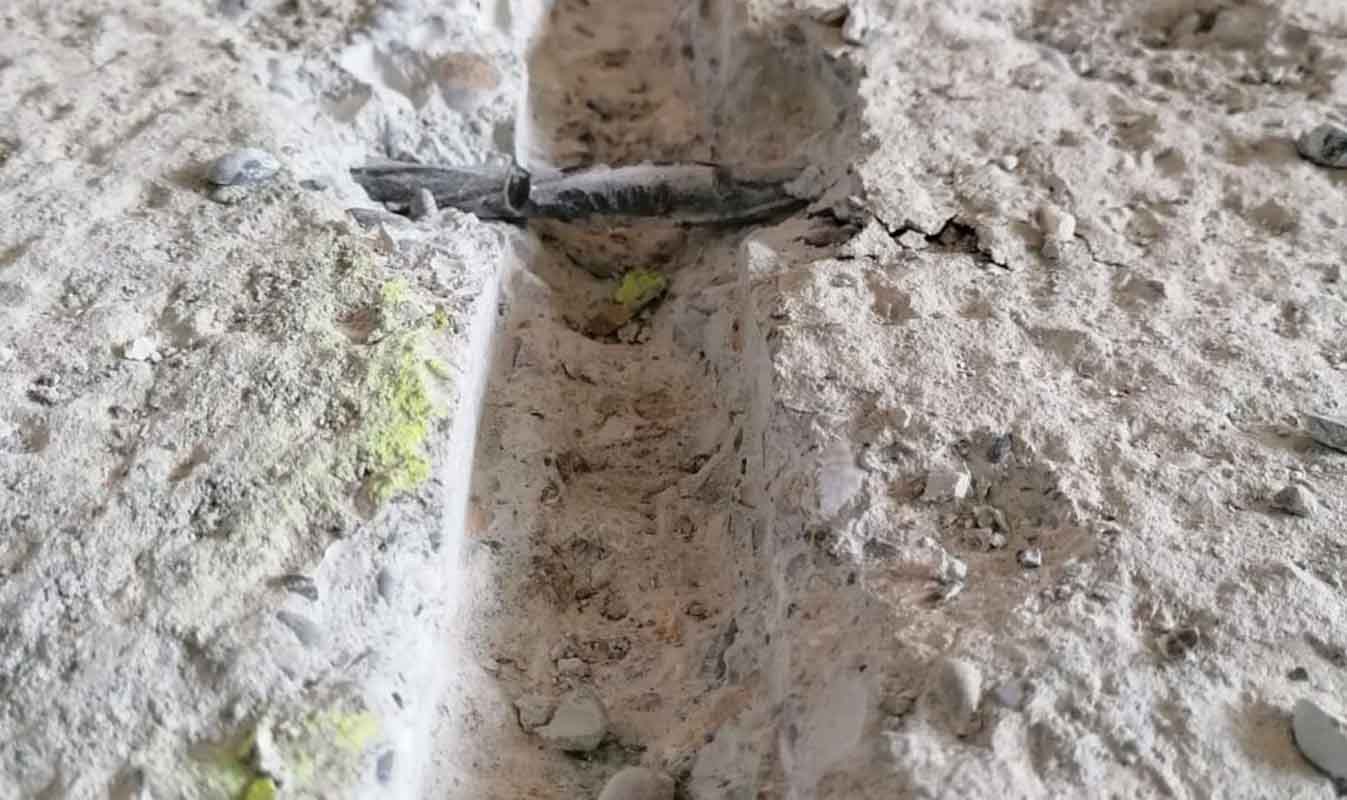

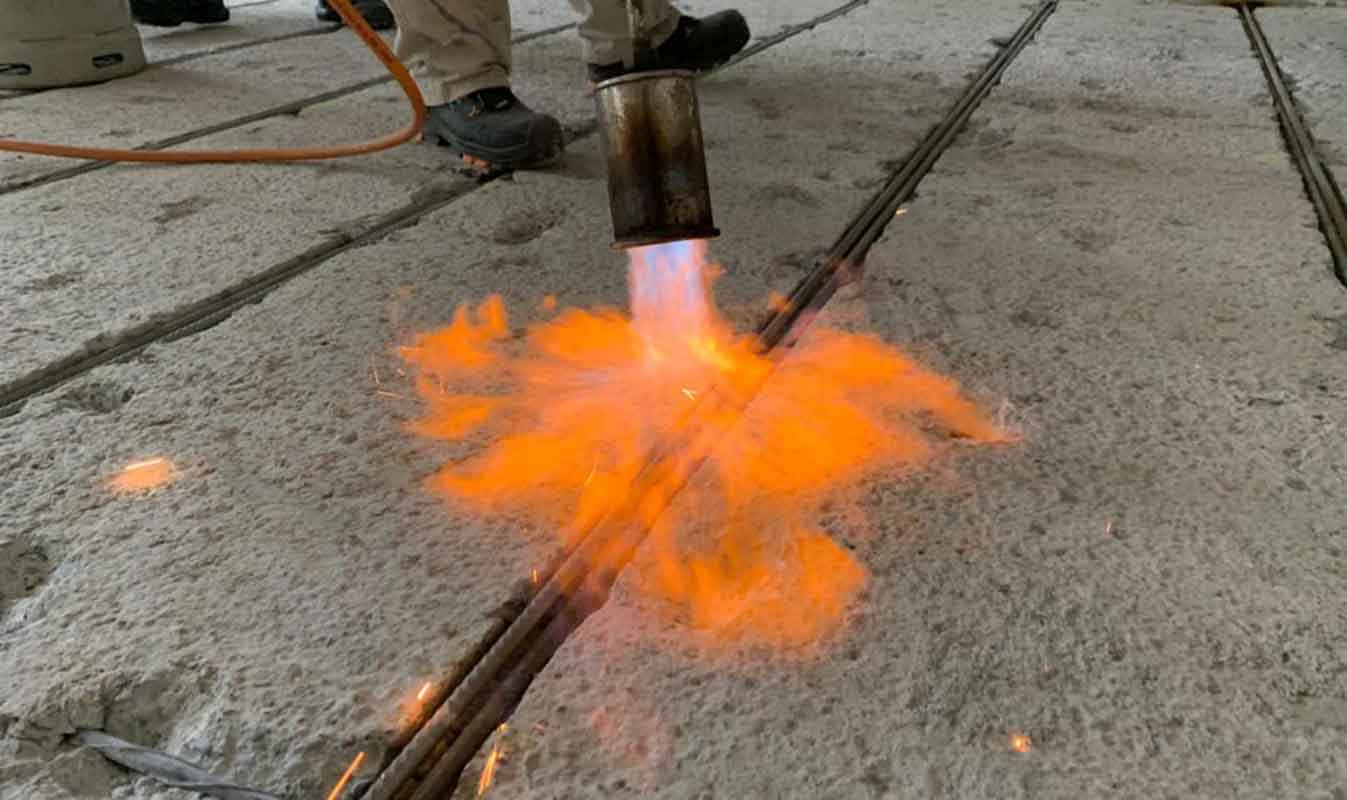

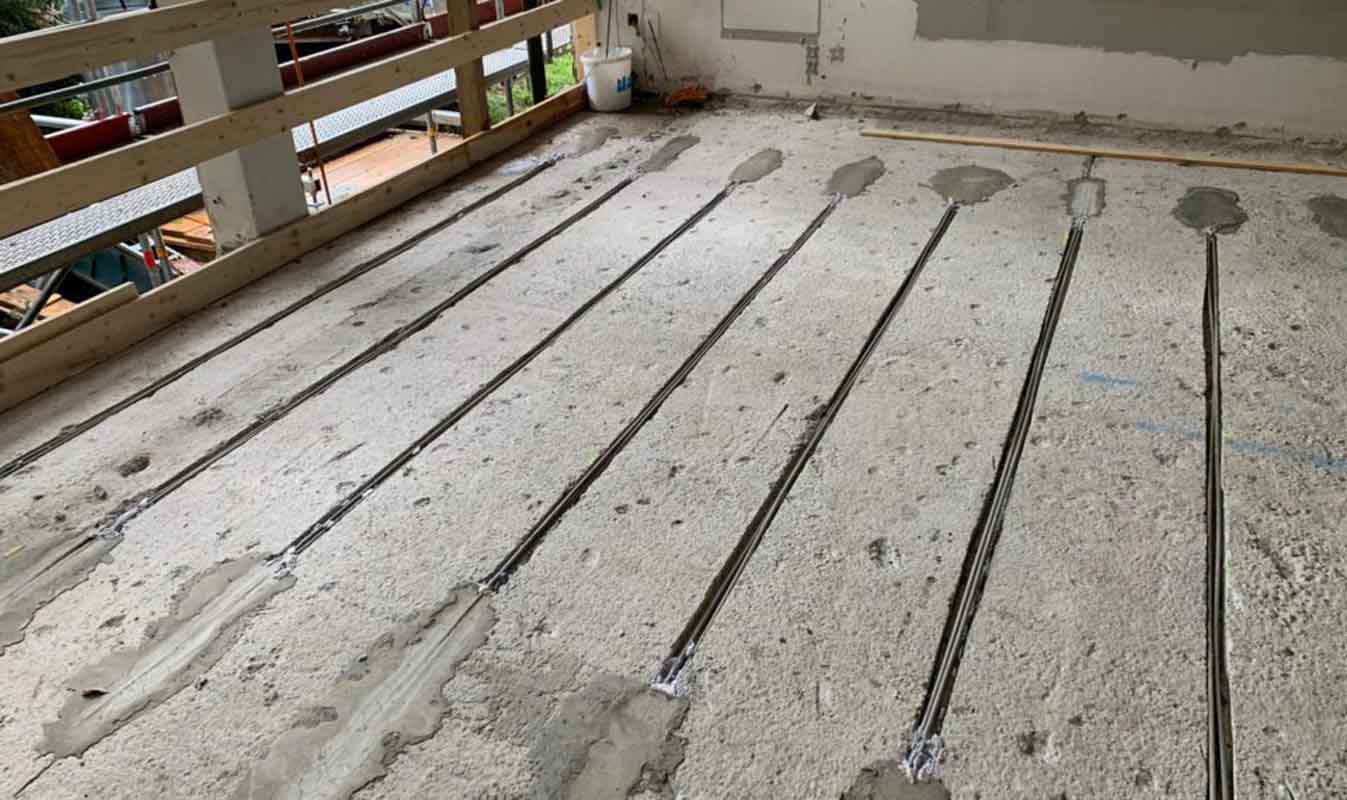

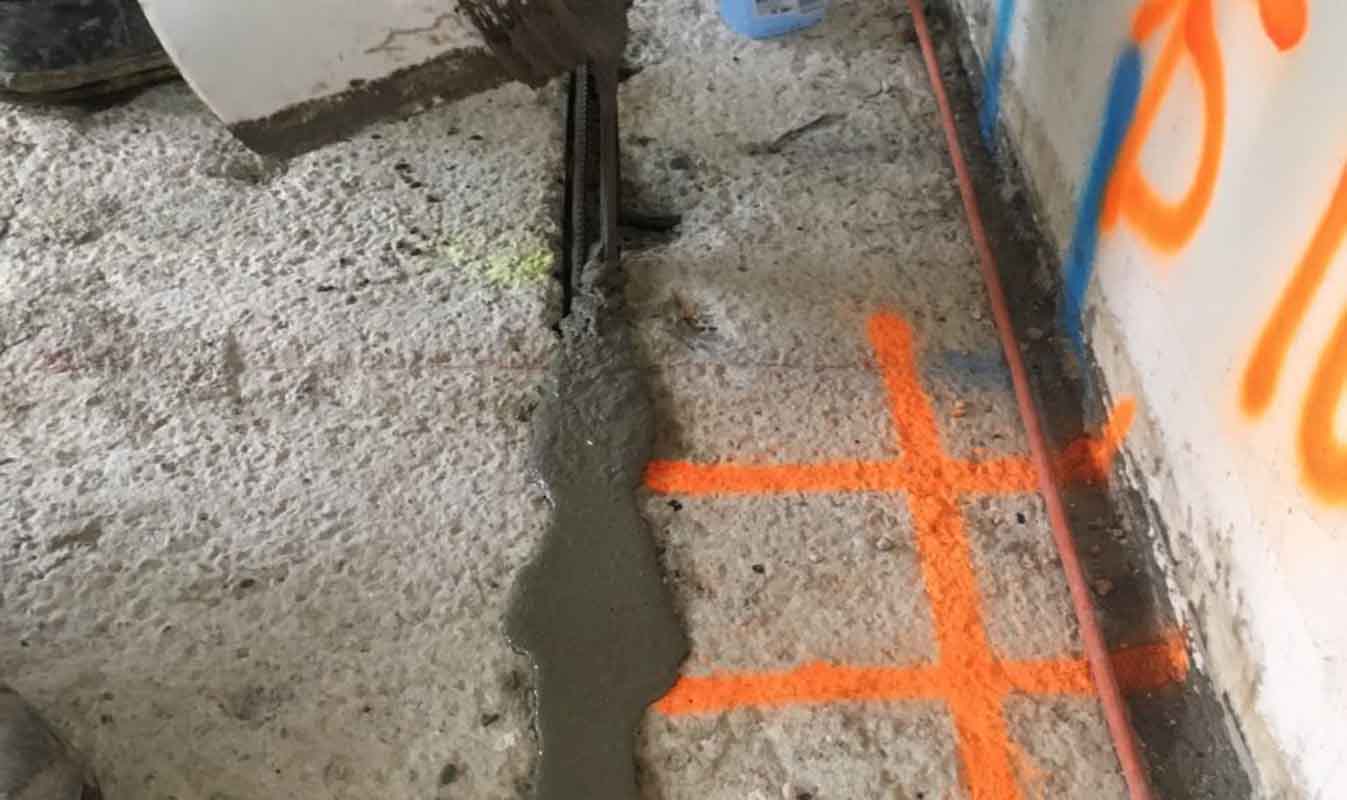

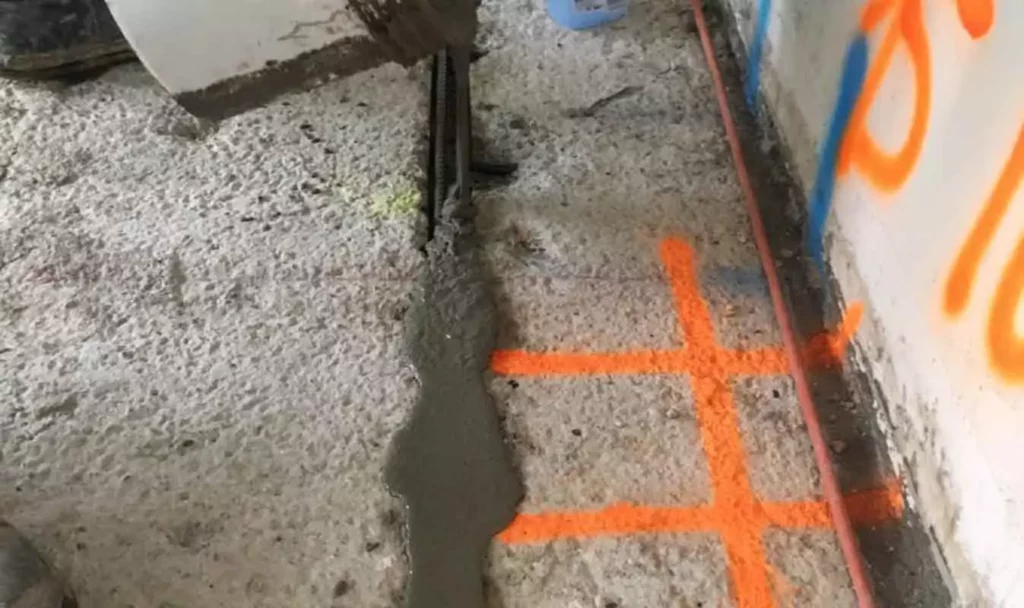

یکی از راه های مقاوم سازی سقف هایی که با مشکل خیز و لرزش غیر مجاز روبرو هستند، مقاوم سازی دال بتنی با استفاده از روش NSM و مدفون سازی آرماتور در وجه فوقانی سقف است. NSM در واقع یک روش برای پیش تنیده کردن سقف است. در این روش شکاف هایی در سطح عضو ایجاد و نوار یا میلگرد FRP داخل عضو به وسیله چسب اپوکسی نصب می شود. حفر FRP  در داخل عضو موجب افزایش چسبندگی در اتصال FRP به عضو می شود. پیش تنیده کردن سقف باعث بهبود عملکرد خمشی عضو شده و با ایجاد پیش تنیدگی سبب کاهش خیز و لرزش و کاهش ترک ها می­شود. پیش تنیدگی باعث ایجاد خیز منفی اولیه به سقف شده و خیز نهایی آنرا کاهش می­دهد. این روش علاوه بر سهولت اجرا در برابر حرارت نیز مقاوم بود و خللی در عملکرد آن ایجاد نمی­شود.
