ﯾﮑﯽ از قدیمی‌ترین و رایج‌ترین اﻧﻮاع ﺳﺎﺧﺘﻤﺎن ها در ﺟﻬﺎن، ساختمان‌های ﺑﻨﺎﯾﯽ می‌باشند لذا مقاوم سازی ساختمان بنایی از اهمیت بسیار ویژه ای برخوردار است. به‌طوری‌که ﺑـﯿﺶ از 30 درﺻـﺪ ﺟﻤﻌﯿﺖ ﺟﻬﺎن در ساختمان‌های ﻣﺼﺎﻟﺢ ﺑﻨﺎﯾﯽ ﺳﺎﮐﻦ ﻫﺴﺘﻨﺪ. ﻋﻼوه ﺑﺮ اﯾﻦ در ﮐﺸﻮر ﻣﺎ ﻧﯿﺰ اﺳﺘﻔﺎده از ﻣﺼﺎﻟﺢ ﺑﻨﺎﯾﯽ ﻏﺎﻟﺒﺎً (به‌ویژه ﻧـﻮع آﺟـﺮی آن ﺑﺮای ﺳﺎﺧﺖ واﺣﺪﻫﺎی ﻣﺴﮑﻮﻧﯽ ﯾﮏ ﯾﺎ چندطبقه و ﯾﺎ واﺣﺪﻫﺎی ﺗﺠـﺎری و ﺗﻮﻟﯿـﺪی ، ﻣـﺪارس و بیمارستان‌های ﺷـﻬﺮﻫﺎی ﻣﺘﻮﺳـﻂ، ﮐﻮﭼـﮏ، بخش‌ها و روﺳﺘﺎﻫﺎ ﻣﺘﺪاول اﺳﺖ. ﻃﺒﻖ آﻣﺎر ارائه‌شده ﺗﻮﺳﻂ ﻣﺮﮐﺰ آﻣﺎر اﯾـﺮان، در ﺳـﺎل 1388، 78 درﺻـﺪ ساختمان‌های ﮐﺸـﻮر (به‌جز ﺷـﻬﺮ ﺗﻬﺮان) از آﺟﺮ ساخته‌شده‌اند ﮐﻪ ﻋﻤﺪﺗﺎً دارای دﯾﻮارﻫﺎی آﺟﺮی ﺑﺎرﺑﺮ و سقف‌های ﻃﺎق ﺿﺮﺑﯽ می‌باشند، ﻋﻠﺖ اﺻـﻠﯽ اﯾـﻦ ﮐـﺎرﺑﺮد وﺳـﯿﻊ، آﺳـﺎن ﺑﻮدن ﺗﻮﻟﯿﺪ آﺟﺮ، حمل‌ونقل ﻣﺘﺪاول، ﭘﺎﯾﯿﻦ ﺑﻮدن هزینه‌ها، ﻋﺪم ﻧﯿﺎز ﺑﻪ فنّاوری ﺑﺮﺗﺮ در ﻣﺮاﺣﻞ ساخت‌وساز، و ﻫﻤﭽﻨـﯿﻦ ﺗﺼـﻮر ﻋﻤـﻮﻣﯽ و ﮐﻠﯽ ﻣﺒﻨﯽ ﺑﺮ ﻋﺪم ﻧﯿﺎز ﺑﻪ ﺗﺨﺼﺺ وﯾﮋه در ﻫﻤﻪ ﻣﺮاﺣﻞ ﻓﻮق را می‌توان ﻧﺎم ﺑﺮد. نکته‌ای ﮐﻪ ﺑﺎﯾﺪ در ﻣﻮرد ساختمان‌های ﺑﻨﺎﯾﯽ ﺑـﻪ آن اﺷـﺎره ﮐـﺮد اﯾﻦ اﺳﺖ ﮐﻪ در اﺣﺪاث این‌گونه ساختمان‌ها در ﮐﺸﻮر، ﺿﻮاﺑﻂ و دستورالعمل‌های ﻣﺮﺑﻮط ﺑﻪ ﻓﺮآﯾﻨـﺪ ساخت‌وساز، ﭼﻨـﺪان موردتوجه ﻗـﺮار ﻧﮕﺮﻓﺘـﻪ اﺳﺖ و ساختمان‌های ﻣﻮﺟﻮد ﺑﻨﺎﯾﯽ اﮐﺜﺮاً در ﺑﺮاﺑﺮ زﻟﺰﻟـﻪ آسیب‌ پذیرند.

روش های مقاوم سازی ساختمان بنایی

ساختمان‌های ﻣﺼﺎﻟﺢ ﺑﻨﺎﯾﯽ ﻏﯿﺮﻣﺴﻠﺢ ساختمان‌هایی ﻫﺴﺘﻨﺪ ﮐﻪ به‌جز دﯾﻮارﻫﺎی سازه‌ای (ﺑﺮﺷﯽ) ﻣﺼﺎﻟﺢ ﺑﻨﺎﯾﯽ ﻓﺎﻗﺪ ﺳﯿﺴﺘﻢ ﺳﺎزه ای ﻣﺸﺨﺼﯽ می‌باشند. به ﺳﺨﻦ دﯾﮕﺮ، در  ساختمان‌های بنایی، دﯾﻮارﻫﺎی ﺑﺮﺷﯽ ﺑﻨﺎﯾﯽ وﻇﯿﻔﻪ ﺗﺤﻤﻞ ﻫﺮ دو ﻧﻮع ﺑﺎر ﺛﻘﻠﯽ و ﺟﺎﻧﺒﯽ زﻟﺰﻟﻪ را ﺑﺮ عهده‌ دارند. ﻟﺬا در اﺳﺘﺎﻧﺪارد 2800 اﯾﺮان ﺑﺮای تأمین ﻧﯿﺎز ﻣﻘﺎوﻣﺖ ﺑﺮﺷﯽ ﺳﺎختمان ﻫﺎی ﺑﻨﺎﯾﯽ ﻏﯿﺮﻣﺴﻠﺢ در ﻫﺮ ﺟﻬﺖ، از ﻣﻔﻬﻮم ﺣﺪاﻗﻞ دﯾﻮار ﻧﺴﺒﯽ سازه‌ای استفاده‌شده اﺳﺖ. ﺑﺪﯾﻦ ﻣﻌﻨﯽ ﮐﻪ در هر ﯾﮏ از اﻣﺘﺪادﻫﺎی اﺻﻠﯽ ﺳﺎﺧﺘﻤﺎن ﺑﻨﺎﯾﯽ (ﺑﺎ ﮐﻼف و ﺑﯽ ﮐﻼف)، ﻣﻘﺪار دﯾﻮار ﻧﺴﺒﯽ ﻧﺒﺎﯾﺪ از ﻣﻘﺎدﯾﺮ ﻣﻨﺪرج در اﯾﻦ اﺳﺘﺎﻧﺪارد ﮐﻤﺘﺮ ﺑﺎﺷﺪ.

ساختمان‌های ﻣﺼﺎﻟﺢ ﺑﻨﺎﯾﯽ، ﺑﻨﺎﻫﺎی ﺣﺠﯿﻤﯽ ﻫﺴﺘﻨﺪ ﮐﻪ ﺑﺎ ﻣﺼﺎﻟﺢ ﺳﻨﮕﯿﻦ ساخته‌شده‌اند و ﻧﯿﺮوی ﭼﺴﺒﻨﺪﮔﯽ ﺑﯿﻦ ﻣﺼﺎﻟﺢ و فرم‌های سازه‌ ای ﺧﺎص وﻇﯿﻔﻪ اﻧﺘﻘﺎل ﻧﯿﺮوﻫﺎ و درنهایت ﭘﺎﯾﺪاری و ﻋﻤﻠﮑﺮد یکپارچه ﺑﻨﺎ را ﺑﺮ عهده‌ دارند. ﻣﺼﺎﻟﺢ ﻣﻼت و آﺟﺮ در ﺑﺮاﺑﺮ ﻧﯿﺮوﻫﺎی ﻓﺸﺎری ﻋﻤﻠﮑﺮد ﺑﺴﯿﺎر ﺧﻮﺑﯽ دارﻧﺪ وﻟﯽ در ﺑﺮاﺑﺮ ﻧﯿﺮوﻫﺎی ﺟﺎﻧﺒﯽ و ﮐﺸﺸﯽ ﻣﻘﺎوﻣﺖ زﯾﺎدی ﻧﺪاﺷﺘﻪ و ﭘﺲ از رﺳﯿﺪن ﺑﻪ ﺣﺪاﮐﺜﺮ ﺗﻮان ﺧﻮد به‌یک‌باره ﺧﺮد می‌شوند. به‌عبارت‌دیگر ﻓﺎﻗﺪ ﺧﺎﺻﯿﺖ ﭘﻼﺳﺘﯿﮏ و شکل‌پذیری ﻫﺴﺘﻨﺪ.

پیشنهاد برای مطالعه

مقاوم سازی ساختمان های فولادی چگونه انجام می گیرد؟

ساختمان‌هایی که با آجر،سنگ و یا بلوک سیمانی ساخته‌شده‌اند و در آن ﺗﻤﺎم ﯾﺎ ﻗﺴﻤﺘﯽ از ﺑﺎرﻫﺎی ﻗﺎﺋﻢ ﺗﻮﺳﻂ دﯾﻮارﻫﺎی ﺑﺎ ﻣﺼﺎﻟﺢ ﺑﻨﺎﯾﯽ تحمل می شود در ردﯾﻒ ساختمان‌های ﺑﺎ ﻣﺼﺎﻟﺢ ﺑﻨﺎﯾﯽ ﻣﺤﺴﻮب می‌شود. ﭘﺲ از ورود آﻫﻦ ﺑﻪ ﺑﺎزار اﯾﺮان ساختمان‌های ﺧﺸﺘﯽ و ﮔﻠﯽ ﺟﺎی ﺧﻮد را ﺑﻪ ساختمان‌های ﺑﻨﺎﯾﯽ ﺑﺪون ﮐﻼف دادﻧﺪ ﭘﺲ از اﻧﺘﺸﺎر آیین‌نامۀ 2800 ﺳﺎﺧﺖ ساختمان‌های ﺑﻨﺎﯾﯽ کلاف دار رواج ﭘﯿﺪا ﮐﺮد. ﻣﺸﺎﻫﺪات ﺑﻌﺪ از وﻗﻮع زﻟﺰﻟﻪ ﻧﺎﺷﯽ از اﯾﻦ اﺳﺖ، ﺳﺎﺧﺘﻤﺎﻧﻬﺎﯾﯽ ﮐﻪ ﺳﺎﺧﺖ آن‌ها ﻣﻨﻄﺒﻖ ﺑﺎ آیین‌نامه 2800 زﻟﺰﻟﻪ اﯾﺮان ﺑﻮده ﻫﻤﭽﻨﺎن ﺳﺮﭘﺎ ﺑﺮﺟﺎ ﻫﺴﺘﻨﺪ و ﺑﺮﺧﯽ هیچ‌گونه آﺳﯿﺒﯽ ندیده‌اند ﭘﺎﺑﺮﺟﺎﺋﯽ ساختمان‌ها و ﻋﺪم رﯾﺰش سقف‌ها و دﯾﻮارﻫﺎ ازاین‌جهت قابل‌بحث می‌باشند ﮐﻪ ﺑﺎﻋﺚ اﯾﺠﺎد ﻓﺮﺻﺖ ﻓﺮار و ﻋﺪم خسارت‌های ﺟﺎﻧﯽ در زﻟﺰﻟﻪ می‌شود ﮐﻪ اﯾﻤﻨﯽ را ﺑﺎ ﺧﻮد ﺑﻪ ﻫﻤﺮاه می‌آورد. هرچند ﮐﻪ در ﺣﺎل ﺣﺎﺿﺮ اﺣﺪاث ساختمان‌های دارای اﺳﮑﻠﺖ ﻓﻠﺰی و ﺑﺘﻨﯽ رو ﺑﻪ اﻓﺰاﯾﺶ اﺳﺖ، اﻣﺎ ﻫﻨﻮز ﻫﻢ اﮐﺜﺮﯾﺖ ساختمان‌های ﻣﻮﺟﻮد در ﮐﺸﻮر از ﻧﻮع ساختمان‌های ﺑﻨﺎﯾﯽ می‌باشند. ازآنجاکه راه‌حل ﺟﻠﻮﮔﯿﺮی از ﭼﻨﯿﻦ خسارت‌هایی، مقاوم‌سازی ساختمان‌ های ﻣﻮﺟﻮد اﺳﺖ، ﻟﺰوم ﺑﺮرﺳﯽ در ﻣﻮرد شیوه‌های ﻣﺨﺘﻠﻒ ترمیم و مقاوم‌سازی ساختمان‌های ﺑﻨﺎﯾﯽ ﻣﻮﺟﻮد به‌شدت اﺣﺴﺎس می‌شود. ﺷﻨﺎﺧﺖ دﻗﯿﻖ اﻧﻮاع آسیب‌های وارده ﺑﻪ ﺳﺎﺧﺘﻤﺎن و ﯾﺎﻓﺘﻦ روش‌های ﻣﻨﺎﺳﺐ مقاوم‌سازی ﺑﺎ ﺗﻘﻮﯾﺖ قسمت‌های اﺻﻠﯽ و ﺑﺎرﺑﺮ ﺳﺎﺧﺘﻤﺎن و اﻓﺰودن ﻋﻨﺎﺻﺮ ﺑﺎرﺑﺮ اﺿﺎﻓﯽ و ﻧﻮع ﺳﺎزه ﺑﻨﺎﯾﯽ می‌تواند راﻫﯽ ﺑﺮای دﺳﺘﺮﺳﯽ ﺑﻪ اﯾﻤﻨﯽ ﺑﺎﻻﺗﺮ در ﻣﻘﺎﺑﻞ زﻟﺰﻟﻪ ﺑﺎشد.

ساختمان‌های مصالح بنایی چیست؟

منظور از ساختمان‌های ﻣﺼﺎﻟﺢ  بنایی ساختمان‌هایی ﻫﺴﺘﻨﺪ ﮐﻪ ﺑﺎ آﺟﺮ,ﺑﻠﻮک ﺳﯿﻤﺎﻧﯽ ﯾﺎ ﺳﻨﮓ ﯾﺎ ﺧﺸﺖ ﺳﺎﺧﺘﻪ می‌شوند و در آن‌ها ﺗﻤﺎم ﯾﺎ ﻗﺴﻤﺘﯽ از ﺑﺎرﻫﺎی ﻗﺎﺋﻢ ﺗﻮﺳﻂ دﯾﻮارﻫﺎ ﺑﺎ ﻣﺼﺎﻟﺢ ﺑﻨﺎﯾﯽ ﺗﺤﻤﻞ می‌گردد.ساختمان‌های ﺑﻨﺎﯾﯽ را می‌توان به دودسته ساختمان‌های ﺑﻨﺎﯾﯽ ﮐﻼف ﺑﻨﺪی ﺷﺪه و ساختمان‌های ﺑﺪون ﮐﻼف ﺑﻨﺪی ﺗﻘﺴﯿﻢ ﮐﺮد.



مقاوم سازی ساختمان مصالح بنایی

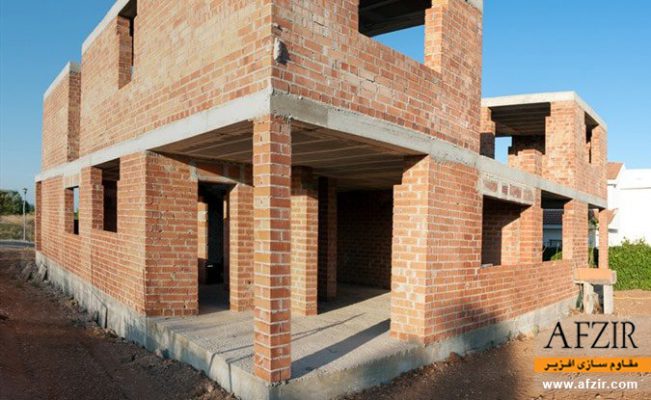

ساختمان مصالح بنایی

رفتار کلی ساختمان های بنایی در برابر نیروها

رفتار ساختمان‌های بنایی به عواملی مانند نیروی چسبندگی مصالح ساختمانی بستگی دارد که باعث پیچیدگی در بررسی رفتار سازه بنایی شده است.

ازآنجاکه ﻣﺼﺎﻟﺢ آﺟﺮ و ﻣﻼت به‌ شدت ﺗﺮد ﻫﺴﺘﻨﺪ هنگامی‌ که ﺗﺤﺖ اﺛﺮ ﻧﯿﺮو ﻗﺮار می‌گیرند ﭘﺲ از رﺳﯿﺪن ﺑﻪ ﺣﺪاﮐﺜﺮ ﻣﻘﺎوﻣﺖ ﺧﻮد، یک‌باره دﭼﺎر ﺷﮑﺴﺖ ﺷﺪه و ﺧﺮد می‌شوند، برخلاف ﺑﺘﻦ ﻣﺴﻠﺢ و ﻓﻮﻻد ﮐﻪ ﭘﺲ از رﺳﯿﺪن ﺑﻪ ﺣﺪاﮐﺜﺮ ﻣﻘﺎوﻣﺖ ﺧﻮد وارد ﻣﺮﺣﻠﻪ اﻻﺳﺘﻮ ﭘﻼﺳﺘﯿﮏ و ﺳﭙﺲ ﭘﻼﺳﺘﯿﮏ ﺷﺪه و ﺗﻐﯿﯿﺮ شکل‌های قابل‌ توجهی ﺧﻮاﻫﻨﺪ داد.

درنتیجه ﺿﻌﻒ اﺳﺎﺳﯽ ساختمان‌های آﺟﺮی در ﻣﻘﺎﺑﻞ زﻟﺰﻟﻪ، ﮐﻤﺒﻮد ﻣﻘﺎوﻣﺖ ﻧﯿﺴﺖ، ﺑﻠﮑﻪ ﮐﻤﺒﻮد ﻧﺮﻣﯽ (شکل‌پذیری) اﺳﺖ ﻣﯿﺰان ﺧﺴﺎرت سازه‌های ﻧﺮم ﺗﺎ ﺣﺪودی ﺗﺎﺑﻊ ﺑﺰرﮔﯽ زﻟﺰﻟﻪ اﺳﺖ و در زلزله‌ای ﺑﺴﯿﺎر ﻣﺨﺮب ﺑﺎ ﺑﺰرﮔﯽ ﺑﯿﺶ از7 ، در ﻧﺎﺣﯿﮥ ﻣﺮﮐﺰی زﻟﺰﻟﻪ ﺑﯿﺸﺘﺮﯾﻦ آﺳﯿﺐ ﻣﺸﺎﻫﺪه می‌شود و از ﻣﺮﮐﺰ ﮐﻪ دور می‌شویم به‌تدریج از ﺷﺪت آﺳﯿﺐ ﮐﺎﺳﺘﻪ می‌شود.

پیشنهاد برای مطالعه

مقاوم سازی ساختمان های بتنی چگونه انجام می گیرد؟

مقاوم‌سازی ساختمان های بنایی چگونه انجام می شود؟

عوامل مؤثر در تخریب ساختمان‌ها با مصالح بنایی به موارد زیر دسته بندی می شوند:

  • استفاده از آجرهای بی کفیت
  • استفاده از ملات سست و ضعیف
  • بی‌نظمی در پلان در جهت عمودی
  • ضعف دیوارهای باربر
  • کمبود المان‌های عمودی محدود کننده
  • وجود کنسول و بالکن نامناسب

خسارات مشاهده شده در ساختمان‌های بنایی

از جمله خسارت ها و خرابی هایی که در ساختمان های بنایی مشاهده شده است می توان به موارد زیر اشاره کرد:

  • اﯾﺠﺎد ﺗﺮک و ﺟﺪا ﺷﺪن دیوارها از ﯾﮑﺪﯾﮕﺮ
  • فروریختن ﺧﺎرج از ﺻﻔﺤﻪ دﯾﻮارﻫﺎ
  • اﯾﺠﺎد ترک‌های ﻣﻮرب ﮐﺸﺸﯽ در ﮐﻨﺎر بازشوها
  • ﻓﺮورﯾﺨﺘﻦ دﯾﻮارﻫﺎی ﺑﺎرﺑﺮ و سقف‌ها
  • از ﺑﯿﻦ رﻓﺘﻦ اﻧﺴﺠﺎم ﺳﻘﻒ و فروریزش آﺟﺮﻫﺎی ﻃﺎق ﺿﺮﺑﯽ
  • ﺧﺴﺎرت در ﮔﻮﺷﻪ ﺳﺎﺧﺘﻤﺎن و فروریختگی ﺟﺰﺋﯽ



اثر زلزله و آسیب های آن بر ساختمان بنایی
ترک خوردن دیوار در ساختمان بنایی در زلزله

روش‌ها مقاوم‌ سازی ساختمان‌های بنایی

ﯾﮑﭙﺎرﭼﻪ ﺳﺎﺧﺘﻦ ﺳﻘﻒ

سقف طاق ضربی باید منسجم و در صورت نیاز صلب گردد. در سقف های طاق ضربی برای ایجاد انسجام و یکپارچگی از روش های زیر استفاده می شود:

1.1 ابتدا خاک، سنگ و نخاله روی آجرها را برداشته و مطابق شکل میلگردهایی را به تیرها جوش می دهند. سپس روی سقف بتن ریزی شده تا پوششی به ضخامت حداقل 5 سانتی متر روی تیرها ایجاد شود.

در مواردی که استفاده از روش فوق میسر و اقتصادی نباشد می توان از روشهای دیگر استفاده نمود، البته درجه صلبیت به اندازه روش گفته شده در بالا افزایش نمی یابد.

1.2 اندود سقف را از داخل هر اتاق به صورت ضربدری برداشته می شود و یک جفت میلگرد نمره 8 یا تسمه را مطابق با شکل، به زیر تیر آهن ها جوش داده می شود.

1.3 روی دیوارهای باربر، فاصله بین تیرها را تمیز کرده پس از جوش دادن سه میلگرد نمره 18 به تیرها روی آنها بتن ریزی به گونه ای انجام می شود که کلاف افقی به ارتفاع حداقل 25سانتی متر ایجاد شود.



مقاوم سازی ساختمان بنایی

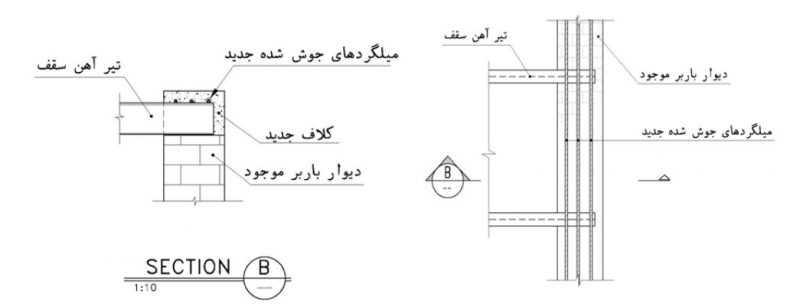

جزئیات اجرای مقاوم سازی ساختمان بنایی با ایجاد کلاف جدید

روش و تکنیک مقاوم سازی با FRP

تکنیک پایه مقاوم سازی با FRP که در طیف گسترده ای به کار می رود، شامل روش چسباندن نوارهای تولید شده پیش ساخته است. نکته ای که در اینجا وجود دارد این است که در راستای نوارهای FRP و یا الیافی که به کمک رزین اپوکسی در محل به کامپوزیت FRP تبدیل می شوند، باید تا حدی که امکان اجرایی وجود دارد، در جهت محور اصلی تنشهای کششی عضو باشد.

مقاوم سازی ساختمان بنایی با FRP
مقاوم سازی ساختمان بنایی با FRP

تقویت دیوارهای آجری بدون اعضای بتنی یا فولادی محیطی

الف: تقویت برشی

دیوارهایی که نسبت بعدی (ارتفاع به طول) کمی دارند دچار شکست برشی شده و ترک های قطری در آنها ظاهر می شوند. مود شکست در این حالت به صورت ترد در دیوار رخ می دهد.

برای جبران ضعف برشی دیوار، صفحات FRP در راستای طول دیوار و به صورت افقی در دو وجه دیوار نصب می گردد. نحوه عملکرد FRP بدین صورت می باشد که پس از ایجاد ترک های برشی در دیوار، کرنش در ّFRP در آن منطقه افزایش یافته و نیروها به FRP منتقل می گردد. نتایج نشان میدهد تقویت برشی دیوار با FRP سبب افزایش مقاومت و شکل پذیری دیوار می گردد.

ب: تقویت خمشی

برای جبران ضعف خمشی دیوار، صفحات FRP در راستای ارتفاع و به صورت قائم در دو طرف نصب می گردد.

در صورتی که کامپوزیت FRP به منظور افزایش مقاومت خمشی بر روی دیوار به صورت ارتفاعی استفاده شود، لازم است که انتهای آن به نحو مناسبی در پای دیوار مهار گردد تا نیروهای درون این صفحات به تکیه گاه پای دیوار انتقال یابد. برای مهار انتهای صفحات خمشی می توان از مقطع نبشی فولادی در مجاورت تکیه گاه دیوار که بر آن پیچ می گردد و یا از صفحه برشی FRP عمود بر لایه FRP خمشی در انتهای لایه استفاده نمود.

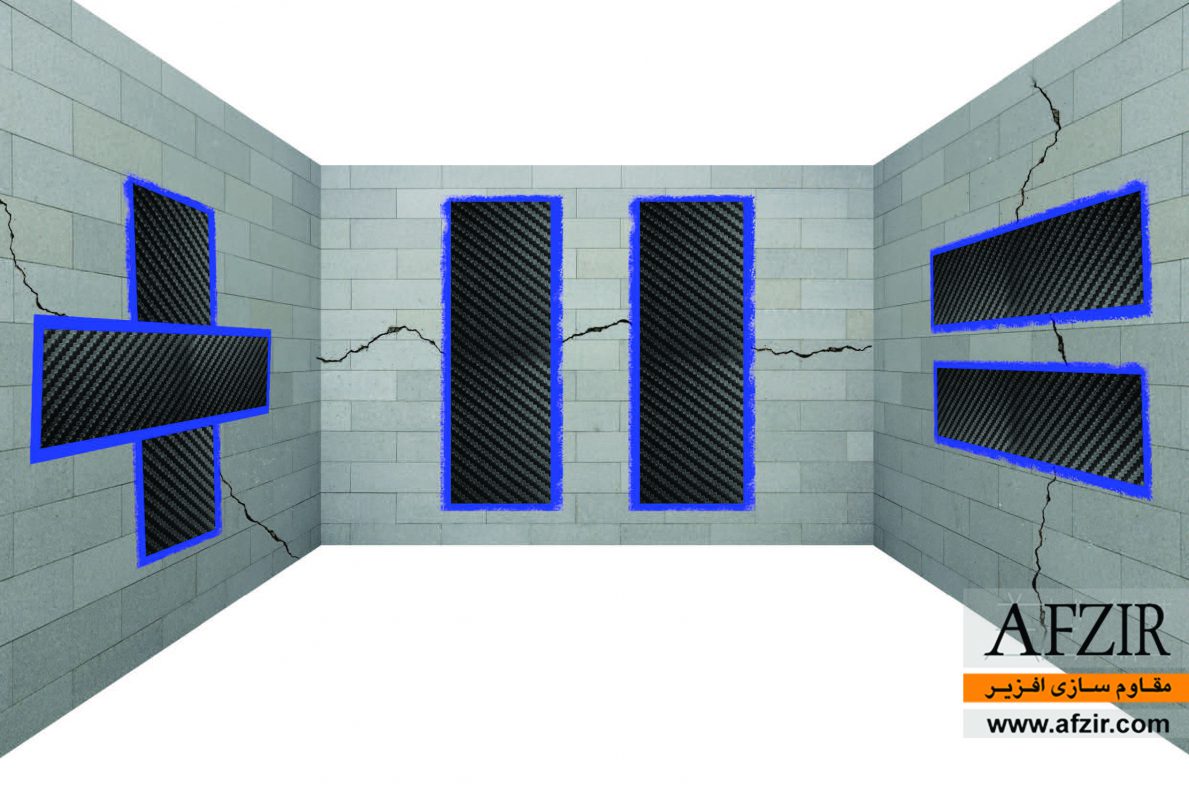

مقاوم سازی دیوار بنایی با الیاف FRP
مقاوم سازی دیوار بنایی با الیاف FRP

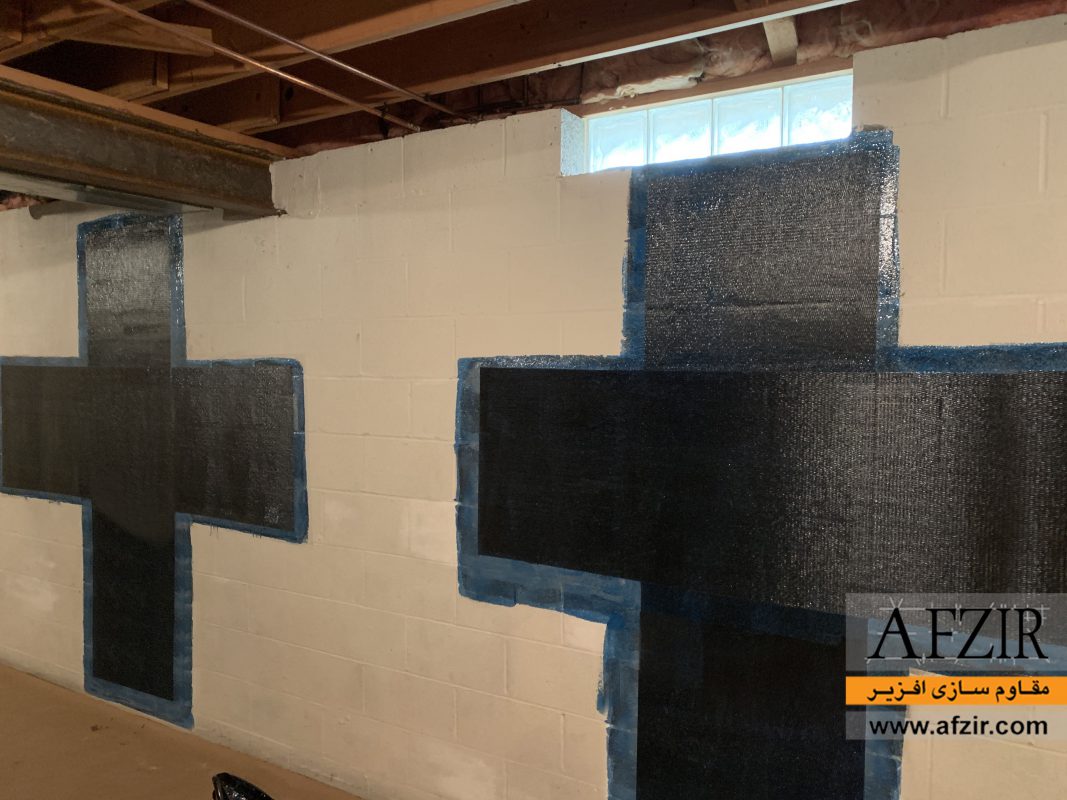

در صورتیکه از هر دو تقویت خمشی و برشی به صورت قرارگیری الیاف به طور افقی و عمودی بر روی دیوار به صورت توام استفاده گردد افزایش سختی، مقاومت و شکل پذیری بیشتر از حالتهای قبل است. در این سیستم قرارگیری الیاف به صورت افقی خود مهار کننده الیاف خمشی می باشند.

پیشنهاد برای مطالعه

مقاوم سازی ساختمان قدیمی چگونه انجام می گیرد؟

تعبیه میلگرد در دیوار و روکش بتنی

یکی از روشهای موثر تقویت ساختمانهای موجود ایجاد روکش بتنی روی دیوارهاست. در این روش شبکه ای از میلگردهای افقی و قائم روی دیوار نصب می شود و سپس بر روی آن بتن می پاشند.
استفاده از روکش بتنی برای سازه های بتنی و آجری نتایج مفیدی دربرداشته و تجربه نشان م یدهد که بتن پاشیده شده به خوبی درزها را پر کرده، اتصال  مناسبی را فراهم می آورد. در این روش سطوح آجری کاملاً تمیز می شوند و برای ایجاد چسبندگی بیشتر سطوح صاف زخمی می گردند. قبل از پاشیدن بتن، زیرکار را کمی تر می کنند اما نه چندان که بتن فرو ریزد.
همچنین قبل از شروع، قسمتهایی از زیرکار را که خرد شده یا سست است تراشیده و عمل پاشش در چند لایه صورت می گیرد تا گودشدگی به حداقل برسد و در نقاطی که پاشش خوب انجام نشده و به عوارضی همچون گودشدگی، برآمدگی و یا پوسته شدن، انجامیده است بتن تراشیده، دوباره پاشیده می شود.
با ایجاد روکش بتنی در سطوح بیرونی یا درونی دیوارهای آجری می توان مقاومت لرزه ای ساختمان را به طور چشمگیری افزایش داد، آنگاه این دیوارهای آجری- بتنی می توانند مانند دیوارهای برشی بتنی نیروی جانبی زلزله را بگیرند.
برای ایجاد روکش بتنی باید در دیوار شیارهای قائم ایجاد کرد تا پس از پاشیدن بتن این شیارها همچون کلاف قائم عمل کرده و علاوه بر تقویت مقاومت خمشی دیوار، روکش بتنی و دیوار آجری را به طور مناسبی با هم یکپارچه کنند.





افزایش ظرفیت باربری و سختی با شاتکریت بتنی در ساختمان بنایی
مقاوم سازی ساختمان بنایی با ایجاد روکش بتنی



استفاده از میلگرد ها در مرحله خطی اثری در افزایش مقاومت و سختی ندارد و میلگرد ها باعث افزایش مقاومت وسختی در مرحله پلاستیک می شوند و این افزایش تا مرحله جاری شدن میلگردها ادامه می یابد و پس از آن افت نمودار اتفاق می افتد. با افزایش حجم میلگرد نیز سختی و مقاومت دیوار در مرحله خطی تغییر نمی کند. ولی در مرحله پلاستیک باعث افزایش سختی ومقاومت نسبت به حالت های قبلی می شود و این افزایش تا مرحله جاری شدن میلگردها ادامه می یابد ولی پس از آن افت می کند. با مقایسه الگوی گسترش در دیوار های بدون تقویت و تقویت شده می توان به این نتیجه رسید که شکست غالب، شکست برشی است. اما استفاده ازمیلگردها باعث پراکندگی ترک ها شده و از تخریب زود هنگام دیوار جلوگیری می کنند.

فاصله کلاف های قائم S می تواند بین 2 تا  2.5 متر باشد. در کنار بازشوها حتما باید کلاف قائم قرار گیرد. ایجاد کلاف افقی گرچه می تواند عملکرد روکش را بهبود بخشد اما به سبب آنکه بارهای قائم به دیوار آجری وارد می شوند، کندن شیار افقی می تواند خطرناک باشد و لذا استفاده از کلافهای افقی ایجاد شده با روکش بتنی توصیه نمی شود.
در موردی که ایجاد روکش در سطوح بیرونی ممکن نباشد باید سطوح داخلی را روکش کرد. باید توجه داشت که در محل اتصال دیوار به سقف، روکش قطع می شود و در نتیجه نیروهای خمشی وارد به روکش در طبقه بالا به طبقه پایین منتقل نمی شوند.

استقرار دیوارهای جدید

در حین زلزله، ساختمانهای نامتقارن در معرض اثرات پیچش واقع می شوند. با جداسازی قسمتهایی از ساختمان می توان مرکز جرم را بر مرکز سختی منطبق نمود که در این صورت پیچش در ساختمان اتفاق نمی افتد. همچنین با ایجاد دیوارهای جدید (مصالح بنایی) می توان واحدهایی را به طور اختصاصی قرینه نمود.

ضمناً استقرار دیوارهای متقاطع، قدرت باربری بیشتری برای دیوارهای طویل ساختمانهایی نظیرخوابگاهها، مدارس و غیره فراهم می نماید. تنها باید دقت شود که تغییرات معماری بوجود آمده باعث از بین رفتن کاربری های مدنظر نگردد.

مساله اصلی در این چنین اصلاحاتی، ایجاد گیرداری بین دیوارهای جدید و قدیم می باشد. عموماً با استفاده از کلیدهای فولادی و بتنی تعبیه شده در دیوارهای قدیمی این گیرداری تامین می شود.
در استقرار دیوارهای جدید باید به یک نکته توجه داشت که دیوار جدید باید در طول مدت بهره برداری ساختمان مستقر بوده و هیچگاه برداشته نشود. بنابراین در مقاوم سازی ساختمانهایی که امکان تغییر کاربری دارند باید همواره به این نکته توجه نمود که پس از تغییرات کاربری دیوارهای جدید از معماری ساختمان حذف نشود.



سوالات متداول

روش‌ها مقاوم‌ سازی ساختمان‌های بنایی کدام است؟

روش‌ها مقاوم‌ سازی ساختمان‌های بنایی عبارتند از: ﯾﮑﭙﺎرﭼﻪ ﺳﺎﺧﺘﻦ ﺳﻘﻒ، روش و تکنیک مقاوم سازی با FRP،تعبیه میلگرد در دیوار و روکش بتنی، و استقرار دیوارهای جدید

مقاوم سازی برشی دیوار مصالح بنایی با FRP چگونه است؟

برای جبران ضعف برشی دیوار، صفحات FRP در راستای طول دیوار و به صورت افقی در دو وجه دیوار نصب می گردد.

مقاوم سازی خمشی دیوار مصالح بنایی با FRP چگونه است؟

برای جبران ضعف خمشی دیوار، صفحات FRP در راستای ارتفاع و به صورت قائم در دو طرف نصب می گردد.

خسارات مشاهده شده در ساختمان‌های بنایی به هنگام زلزله کدام است؟

از جمله خسارت ها و خرابی هایی که در ساختمان های بنایی مشاهده شده است می توان به موارد زیر اشاره کرد: اﯾﺠﺎد ﺗﺮک و ﺟﺪا ﺷﺪن دیوارها از ﯾﮑﺪﯾﮕﺮ، فروریختن ﺧﺎرج از ﺻﻔﺤﻪ دﯾﻮارﻫﺎ، اﯾﺠﺎد ترک‌های ﻣﻮرب ﮐﺸﺸﯽ در ﮐﻨﺎر بازشوها
