درز انبساط الاستومری

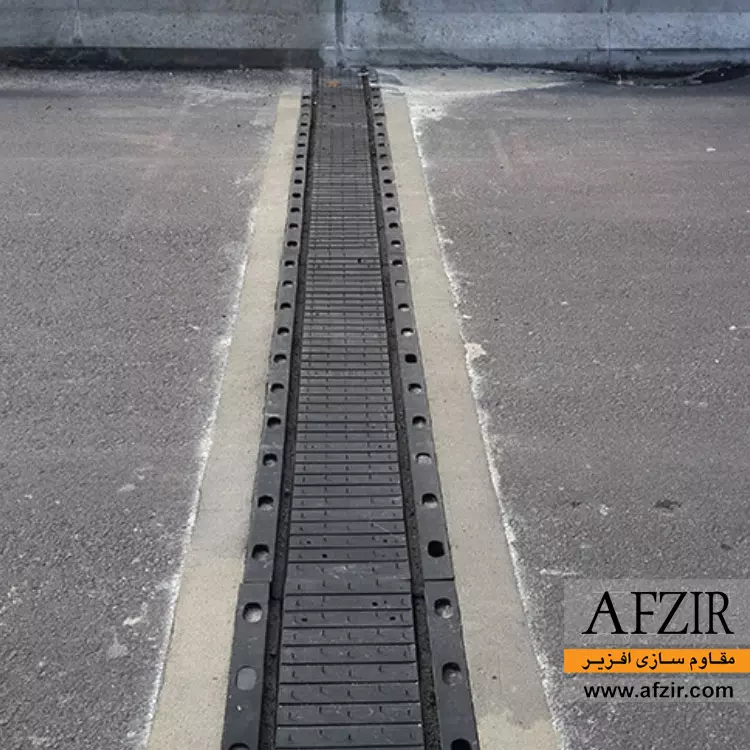

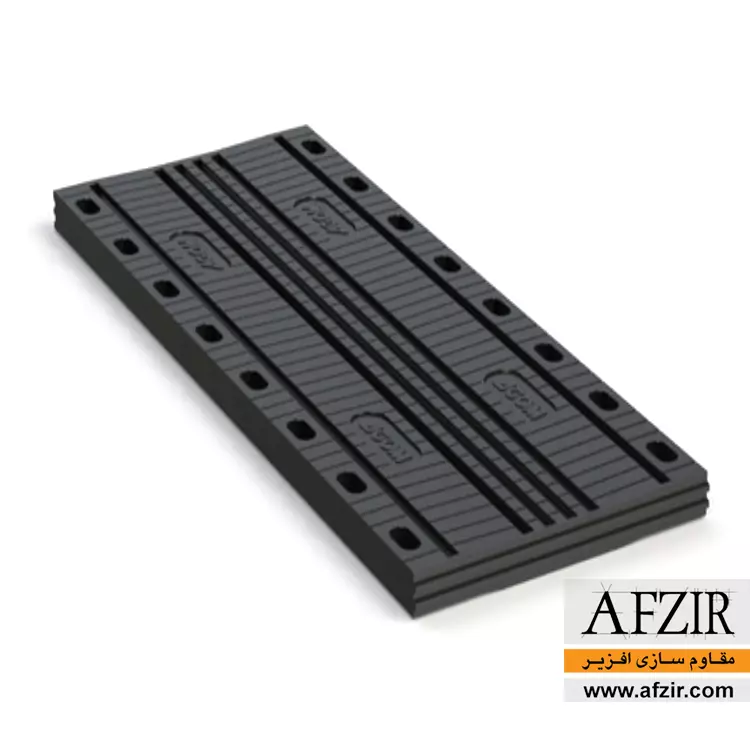

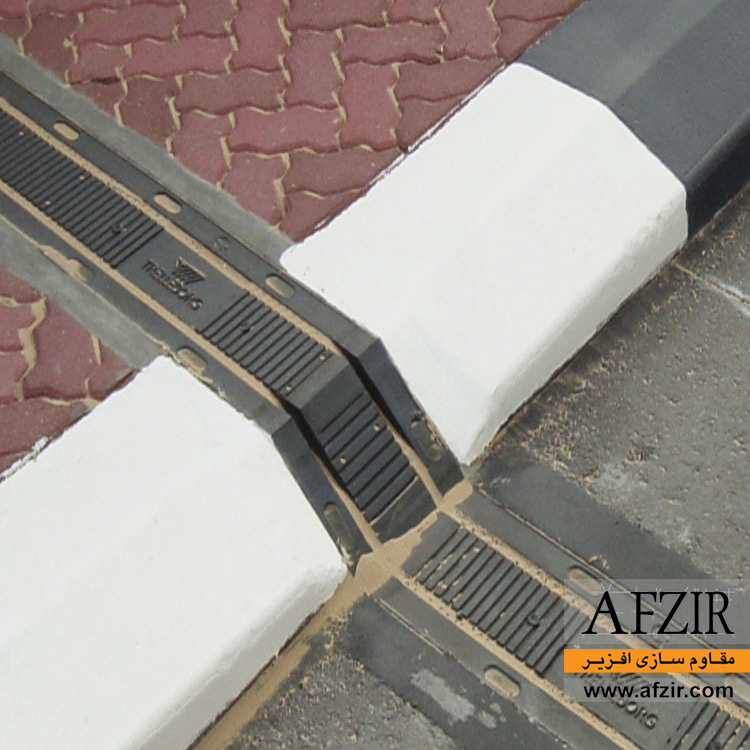

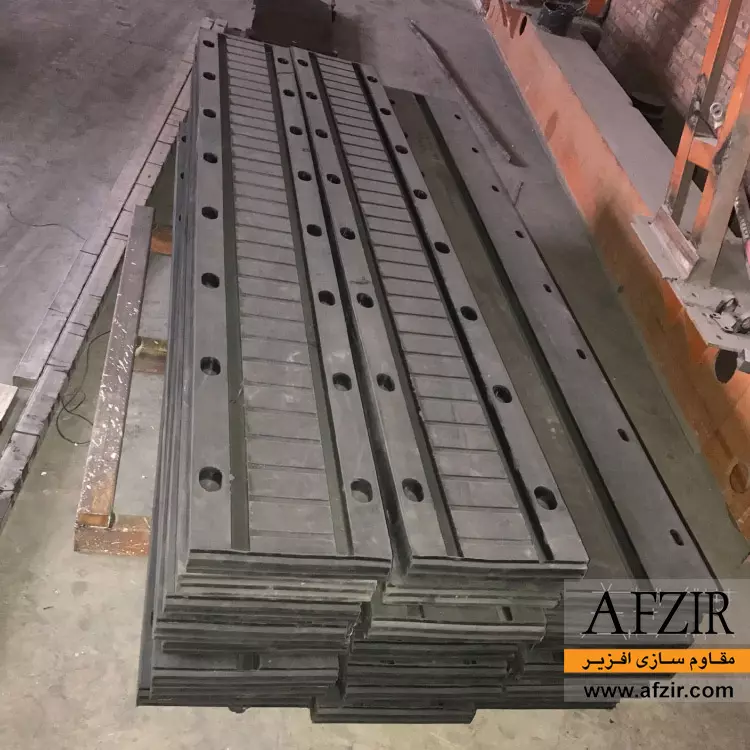

درز های انبساط الاستومری (کد EXJ™T80) شرکت افزیر در چهار نوع  T140، T120، T100، T80 موجود می‌باشند که از ماده‌ای به نام الاستومر تهیه ‌شده‌اند که مواد اولیه آن‌ها از کشور آلمان تهیه شده است. این الاستومرهای وارداتی نوعی لاستیک با مقاومت زیاد می‌باشند که دارای انعطاف ‌پذیری دمایی بالا و مقاومت فشاری زیادی هستند. لاستیک درز انبساط الاستومری از سال 1950 میلادی بعنوان ابزاری مناسب جهت کاهش و توزیع نیروهای وارده در اثر تردد بر روی پل‌ها و سایر سازه‌ها استفاده ‌شده و تا به امروز در اکثر پل‌ها این استفاده ادامه دارد. لاستیک الاستومری درز انبساط با توانایی بالا در مقابل ارتعاشات، کمک فراوانی در راستای حفظ سازه در مقابل عوامل طبیعی مانند زلزله و نوسانات دمایی خواهد کرد. با استفاده از لاستیک درز انبساط می‌توان با ترک‌های ناشی از انبساط و انقباض و اصطکاک و ارتعاشات، مقابله کرده و اقدامات پیشگیرانه خوبی را در سازه‌هایی نظیر پل‌ها انجام داد. شرکت افزیر یکی از شرکت‌های فعال ایران در زمینه تامین تجهیزات پل می‌باشد که با قدمت و تجربه‌ای بالا در این راستا در حال فعالیت است و مجری پروژه‌های بزرگ کشوری در این زمینه بوده است. درز انبساط کاربردی حیاتی در سازه پل دارد و موجب کاهش هزینه تعمیر و نگهداری و افزایش قابل ‌توجه عمر سازه می‌شود.


معرفی محصول

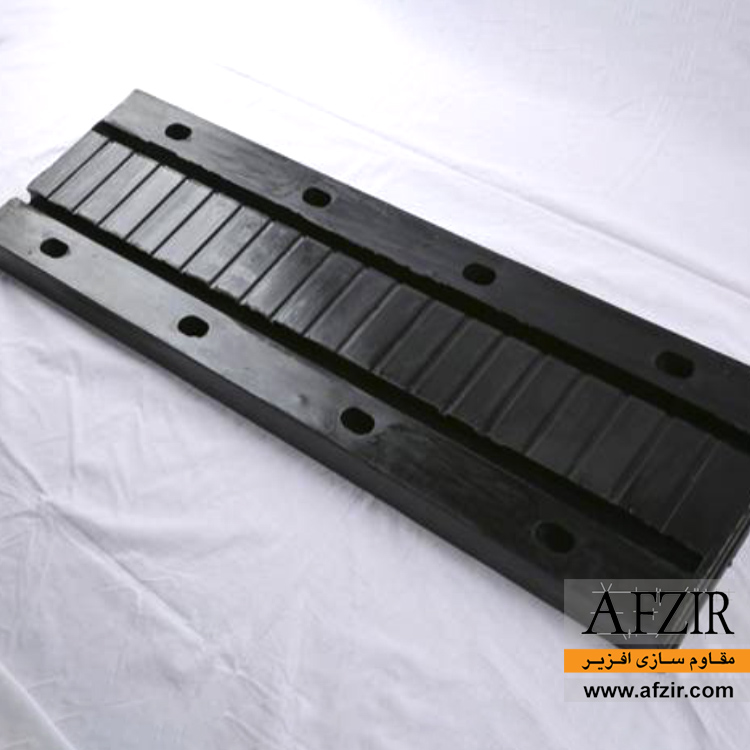

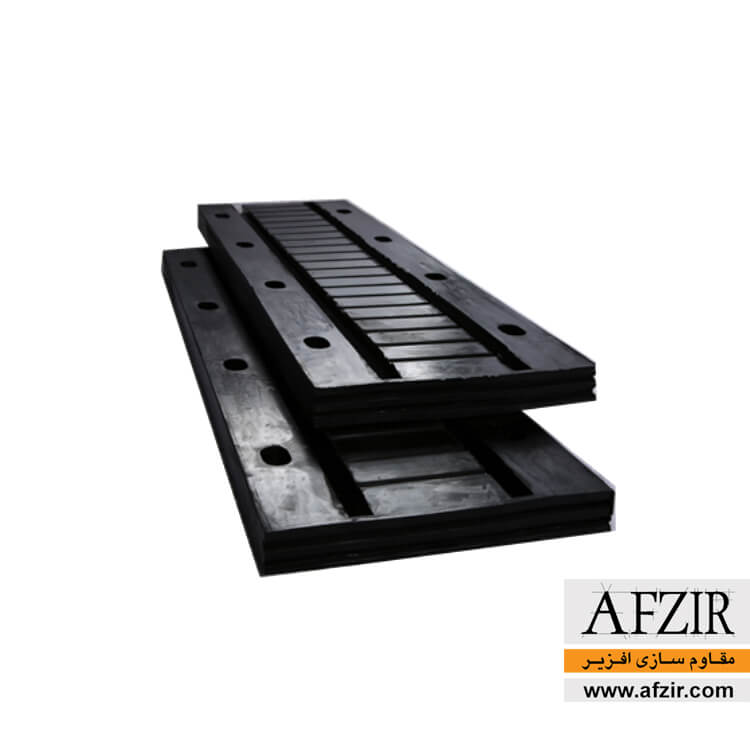

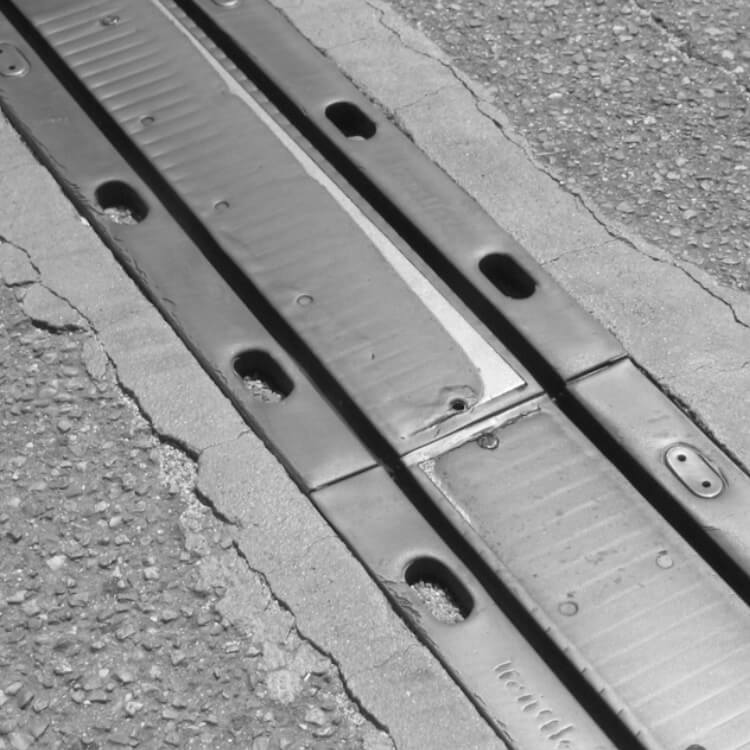

درز انبساط چیست و چه کاربردی دارد؟ در حقیقت می توان گفت بکارگیری درز انبساط یکی از روش‌های مقابله با خسارات ناشی ازعوامل طبیعی همچون طوفان و نوسانات دمایی است. درز انبساط افزیر برای جلوگیری از ایجاد تنش‌ها و خرابی‌های ناشی از انبساط و انقباض پل بر اثر تغییرات دمایی محیطی و عوامل طبیعی در پل‌ها استفاده می شود. محل نصب و فواصل اجرای درز انبساط پل بستگی به عوامل گوناگونی نظیر نوع پل، نوع زمین و شرایط جوی محل احداث پل دارد. شکل هندسی سازه پل در تعداد و نوع و مشخصات درز انبساط پل بسیار تأثیرگذار است. لاستیک درز انبساط الاستومری افزیر تاثیر تعیین‌کننده‌ای در میزان کارایی یک درز انبساط دارد. این لاستیک‌های درز انبساط پل، سبب پیوستگی و جلوگیری از انقطاع سازه پل شده و به علت تردد وسایل نقلیه و اصطکاک ایجاد شده با پل، موجب افزایش طول عمر سازه و همچنین افزایش مقاومت لرزه‌ای سازه پل می‌شود. درز انبساط فاکتور مهمی در عملکرد صحیح پل به شمار می‌رود. عدم عملکرد صحیح درزهای انبساط باعث ایجاد مشکلات فراوانی از قبیل افزایش هزینه نگهداری، ایجاد ترک و غیره می‌شود. درز انبساط الاستومری افزیر اجزای غیرسازه‌ای محسوب می‌شوند که با فراهم کردن سهولت در عبور و مرور بر روی شکاف بین قطعات عرشه پل اجرا می‌شوند و باعث جلوگیری از آسیب ناشی از حرکتهای انتقالی و چرخشی دال‌ها نسبت به یکدیگر می‌گردند. حرکتهای انتقالی و چرخشی به علت‌های گوناگونی در سازه از قبیل انبساط و انقباض حرارتی، جمع شدگی یا خزش، کوتاه شدگی الاستیک ناشی از پیش تنیدگی، تغییر مکان سازه تحت اثر بار، یا هر عامل دیگری که دال‌های پل در مواجهه با آن دچار حرکت انتقالی و چرخشی شوند، به وجود می‌آیند. درز انبساط الاستومری برای انواع سازه ها بخصوص پل‌ها مورد استفاده قرار می‌گیرد. این محصول با مقاومت بالا و ویژگی‌های ذکر شده، کاربردهای فراوانی دارد که از جمله می‌توان به قابل‌ استفاده بودن در انواع سازه‌های بتنی و فولادی، مسیرهای دوچرخه‌ سواری، پیاده‌ روها، پل‌های خط آهن، پل و اتصالات طولی، بیمارستان‌ها، پارکینگ‌ها و … اشاره کرد. با این حال بیشترین کاربرد درز انبساط در پل‌ها است. همچنین با استفاده از نصب درز انبساط الاستومری در پل‌های قدیمی و فاقد درز انبساط، می‌توان به مقاصد و نتایج زیر در امر مقاوم‌سازی و بازسازیی و تعویض  انواع درز انبساط پل نیز دست پیدا کرد.

یکی از عوامل مهم در امر مقاوم سازی هزینۀ تمام شدۀ پروژه می باشد. شاید برایتان سوال پیش آید که قیمت درز انبساط الاستومری چقدر است؟ و یا به طور کلی تامین و اجرای درز انبساط، به چه میزان بودجه نیاز دارد؟ قیمت درز انبساط به عوامل متعددی نظیر قیمت ارز، میزان خرید و … بستگی دارد. توصیۀ ما به شما استعلام قیمت از شرکت های فروش درز انبساط نظیر شرکت افزیر است. شرکت افزیر در زمینۀ فروش درز انبساط پل فعالیت داشته و مشتریان و پیمانکاران با یک تماس می‌توانند علارقم دریافت مشاوره از متخصصین شرکت، میزان مصالح مورد نیاز برای خرید و قیمت درز انبساط را استعلام بگیرند.

ویژگی‌ها


  • مقاومت بالا در مقابل ضربه‌های مداوم ناشی از ترافیک
  • مقاوم در برابر سایش
  • وزن کم
  • مقاومت زیاد در برابر خوردگی و شرایط جوی نامساعد
  • عایق مناسب در برابر آب و آب بندی درز انبساط پل
  • قابلیت استفاده در شرایط دمایی متفاوت
  • قابلیت تغییر شکل مناسب و برگشت‌پذیری خوب
  • افزایش مقاومت سازه در برابر تغییرات دمایی
  • طول عمر مفید و دوام بالا
  • افزایش طول عمر سازه‌هایی مانند پل‌ها
  • افزایش مقاومت سازه در برابر انبساط و انقباض
  • افزایش مقاومت سازه در برابر تنش‌های لرزه‌ای و ارتعاشات
  • سهولت در تعویض
  • مقاومت کششی زیاد

کاربردها


  • افزایش مقاومت عرشه و کوله پل‌ها در برابر اصطکاک
  • کاهش بار مرده در سازه
  • افزایش طول عمر سازه پل‌ها
  • افزایش شکل‌پذیری در اثر انبساط و انقباض و تنش‌های لرزه‌ای در سازه پل‌ها
  • مقاوم‌سازی در برابر ترک‌های ایجاد شده توسط اصطکاک و بازسازی‌های موردنیاز در رابطه با این عوامل
  • تقویت و مقاوم‌سازی در کف و سقف سازه

بسته‌بندی


  • متناسب با نوع پروژه و شرایط استفاده در طول های مختلف قابل ارائه می باشد.

رنگ محصول


  • مشکی

مشخصات فنی و اجرایی

مشخصات مکانیکی
سختی 60±5 Shore A

ASTM D2240

استحکام کشش ≤25 MPa

ASTM D412

ازدیاد طول 500±50 %

ASTM D412

تغییر سختی Max -5 Shore A

ASTM D2240

تغییر استحکام کشش Max -15 %

ASTM D412

تغییر ازدیاد طول Max -15 %

ASTM D412

مانایی فشاری 16/15 %

ASTM D395

After 24hr at 70°C

مقاومت ازنی No Crack

ASTM D1149

After 96hr at 40°C

آزمون‌های مقاومت کششی لاستیک درز انبساط در آزمایشگاه شرکت مهندسی و تحقیقات لاستیک صورت گرفته است.
راهنمای ناظران و طراحان

محاسبات طراحی و ضوابط درز انبساط و همچنین بست درز انبساط الاستومری بایستی توسط شرکت‌های مهندسین مشاور و یا شرکت‌های مقاوم‌سازی معتبر و رسمی انجام و تائید شود.

شرکت افزیر علاوه بر تولید درز انبساط الاستومری ، طراحی‌های مرتبط برای مقاوم‌سازی پل‌ها را مطابق با آیین‌نامه‌ها و استانداردهایی مانند ISO9001, European Standard EN 1337-5, Euro Codes Building The Future EC0, EC1,EC8, ASSHTO M297, CNR 10018 همراه با آنالیزهای دقیق انجام می‌دهد. طراحی‌ها بر اساس نیازهای پروژه و عوامل محیطی و فاکتورهای دیگر انجام می‌گیرد. شرکت مقاوم‌سازی افزیر یکی از برترین شرکت‌های ارائه کننده خدمات فنی و مهندسی با لحاظ نمودن فاکتورهای طراحی مناسب و متناسب پروژه‌های مختلف در ایران می‌باشد.

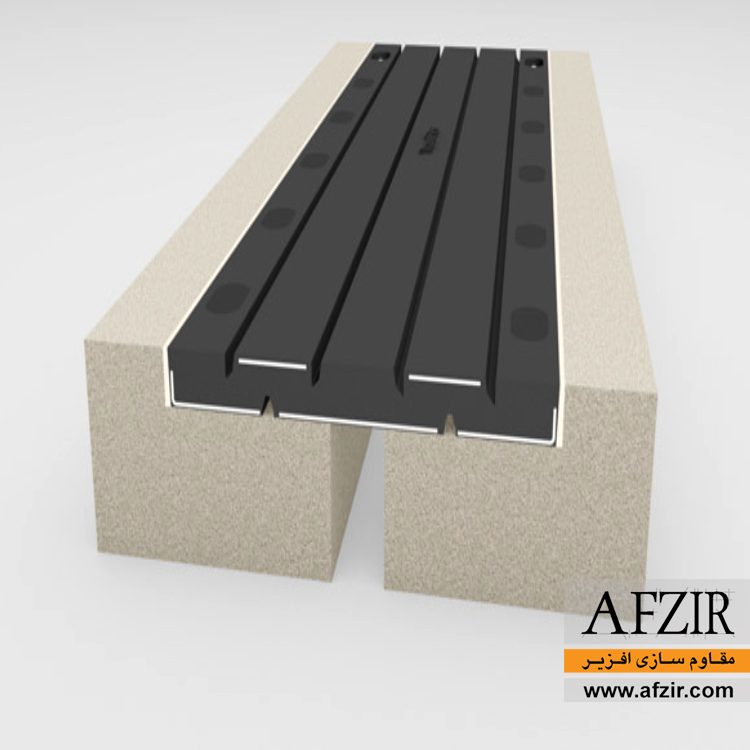

جزئیات درز انبساط الاستومری EXJ™T80

جزئیات درز انبساط الاستومری EXJ™T100

جزئیات درز انبساط الاستومری EXJ™T120

جزئیات درز انبساط الاستومری EXJ™T140

مراحل اجرا

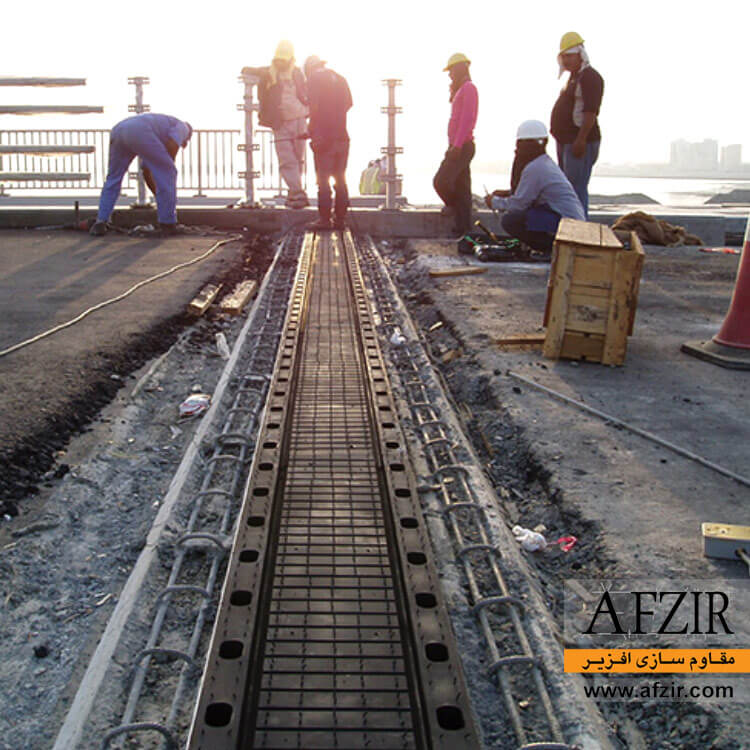

مرحله 1: نصب پلیت فولادی و اجراي آسفالت روسازی رویه و برش و برش و برداشتن بتن عرشه پل به عرض 65-70 سانتي‌متر در محل درز انبساط

مرحله 2: آرماتورگذاری و كاشت آرماتور عصايي جهت اتصال آرماتورهای بتن قديمی به آرماتورهای بتن جدید

مرحله 3: قالب گذاری در محل درز انبساط براساس ابعاد هندسي لاستيك درز انبساط با در نظر گرفتن امکان ریختن پرايمر و گروت ریزی جهت اتصال بتن قديم به بتن جديد

مرحله 4: نشانه‌گذاری نقاط سوراخكاري بر روي گروت جديد ریخته شده با توجه به سوراخ‌هاي موجود در لاستيك درز انبساط

مرحله 5: سوراخكاري به قطر 20 میلی‌متر و عمق حداقل 170 ميلي‌متر و کاشت بولت گالوانيزه سایز 16 میلی‌متر با استفاده از چسب کاشت میلگرد

مرحله 6: نصب پرده آب بند یا پارچه PVC آب بند بر روي سطح گروت بمنظور هدايت آب‌هاي سطحي جذب شده به خارج از سيستم درز انبساط

مرحله 7: نصب و یا تعویض لاستيك درز انبساط – سطح مورد نظر برای نصب درز انبساط الاستومری باید صاف و تمیز و عاری از گرد و غبار، هر گونه چربی، روغن و گریس باشد – همچنین حفره‌های بزرگ احتمالی باید با ملات مخصوص شرکت افزیر پر شوند. مناطق ناهموار نیز باید با ملات تسطیح مناسب یا بتونه مسطح گردند.

مرحله 8: پر کردن سوراخ ها و درزهای موجود در لاستيك درز انبساط و سایر سطوح دارای فرورفتگی با ماستيك آب بندي مقاوم محیطی شرکت افزیر

شرکت مقاوم‌سازی افزیر توصیه می‌کند در مورد مسئله عمق و قرارگیری بولت‌ها دقت لازم به عمل‌ آورده شود زیرا عدم کاشت با عمق توصیه شده، اتصال بتن جدید به بتن قدیم و اتصال آن دو به سیستم درز انبساط الاستومری به درستی انجام نگرفته و احتمال جدا شدگی در مرور زمان بسیار بالا خواهد رفت. رعایت اصول اجرای درزهای انبساط از اهمیت ویژه ای برخوردار می باشد ازین رو توصیه می‌گردد نصب و اجرای درز انبساط الاستومری توسط افراد متخصص و آموزش‌ دیده انجام گیرد.

توجه شود خرابی بتن و خوردگی فولاد باید قبل از بکار بردن لاستیک درز انبساط می‌بایست با ملات مخصوص تعمیرانی پایه اپوکسی شرکت افزیر ترمیم و تعمیر شوند.

و همچنین برش درز انبساط با استفاده از دستگاه فرز و رعایت تمامی ضوابط ایمنی می‌تواند صورت گیرد. از برش دادن این محصول با حرارت بالا خود داری شود.

مدارک مرتبط

دیتاشیت فنی

دانلود

برگه ایمنی

دانلود

دتایل‌ و نقشه‌ها

دانلود

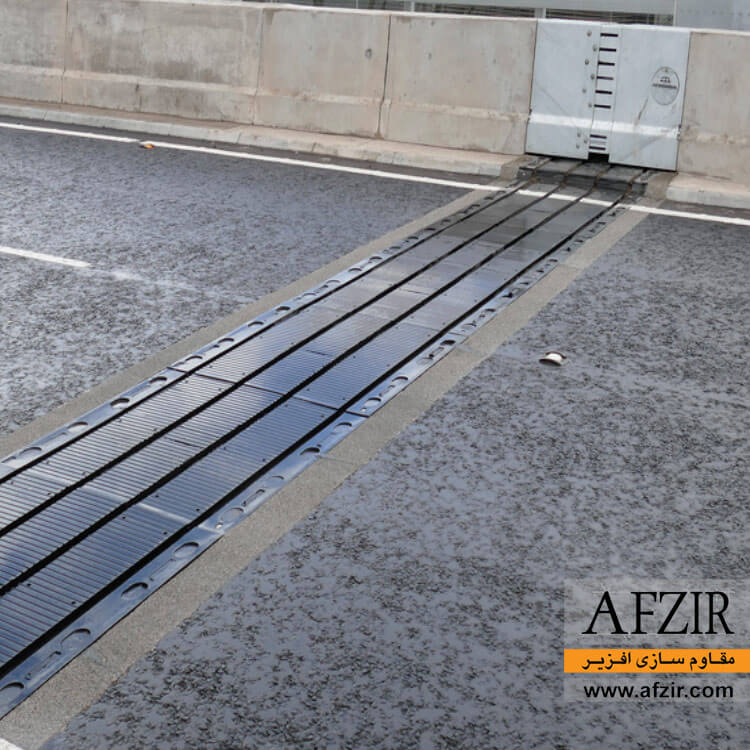

گالری تصاویر

سوالات متداول

درز های انبساط الاستومری محصول شرکت افزیر چند گونه هستند؟

چهار گونه T80، T100، T120، و T140 موجود هستند.

کارایی نامناسب درز انبساط چه معایبی را در پی دارد؟

عدم عملکرد صحیح درزهای انبساط باعث ایجاد مشکلات فراوانی از قبیل افزایش هزینه نگهداری، ایجاد ترک و غیره می‌شود.

ویژگی لاستیک الاستومری بکار گرفته شده در درز های انبساط چیست؟

این الاستومرهای وارداتی از کشور آلمان نوعی لاستیک با مقاومت زیاد می‌باشند که دارای انعطاف ‌پذیری دمایی و تاب فشاری بالا هستند.

جابجایی های انتقالی و چرخشی چگونه بوجود می آیند؟

جابجایی انتقالی و چرخشی به علت‌های گوناگونی در سازه از قبیل انبساط و انقباض حرارتی، جمع شدگی یا خزش، کوتاه شدگی الاستیک ناشی از پیش تنیدگی، تغییر مکان سازه تحت اثر بار، یا هر عامل دیگری که دال‌های پل در مواجهه با آن دچار حرکت انتقالی و چرخشی شوند، به وجود می‌آیند.

برتری های بکارگیری درز انبساط الاستومری در سازه پل چیست؟

می توان از ترکهای ناشی از نوسانات دمایی جلوگیری کرد، همچنین ارتعاشات و اصطکاک ها را کنترل و از خرابی های احتمالی پیشگیری می کند.
