نام پروژه:

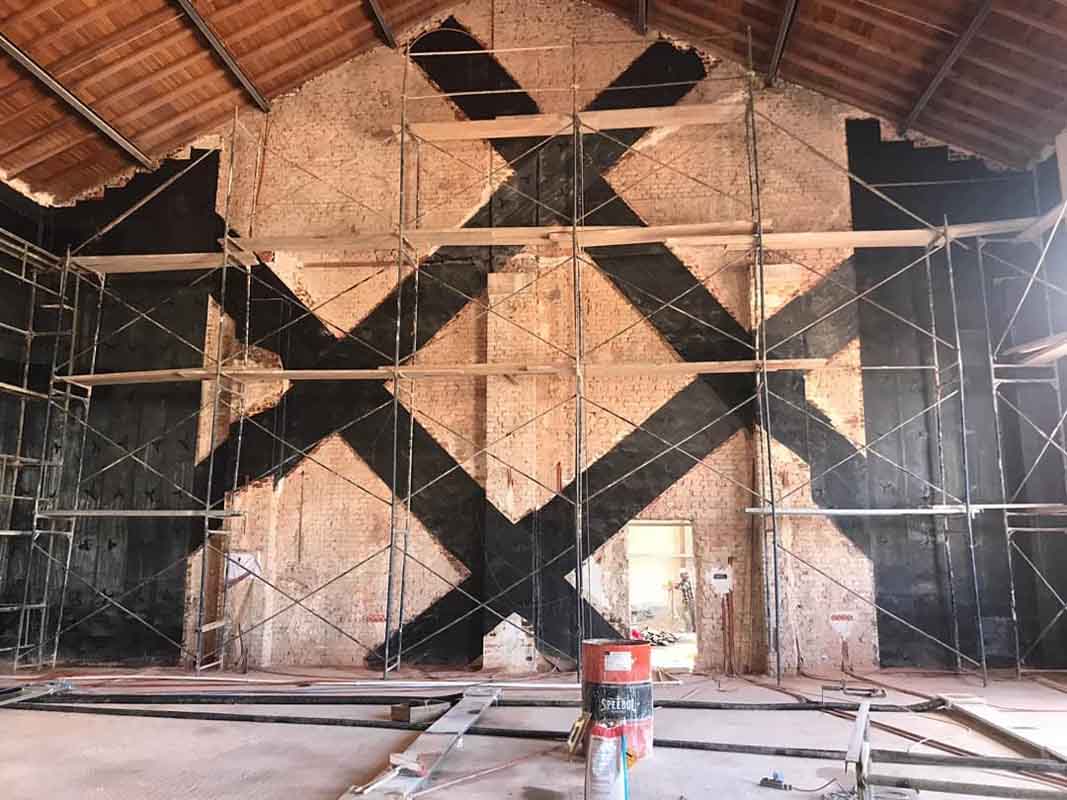

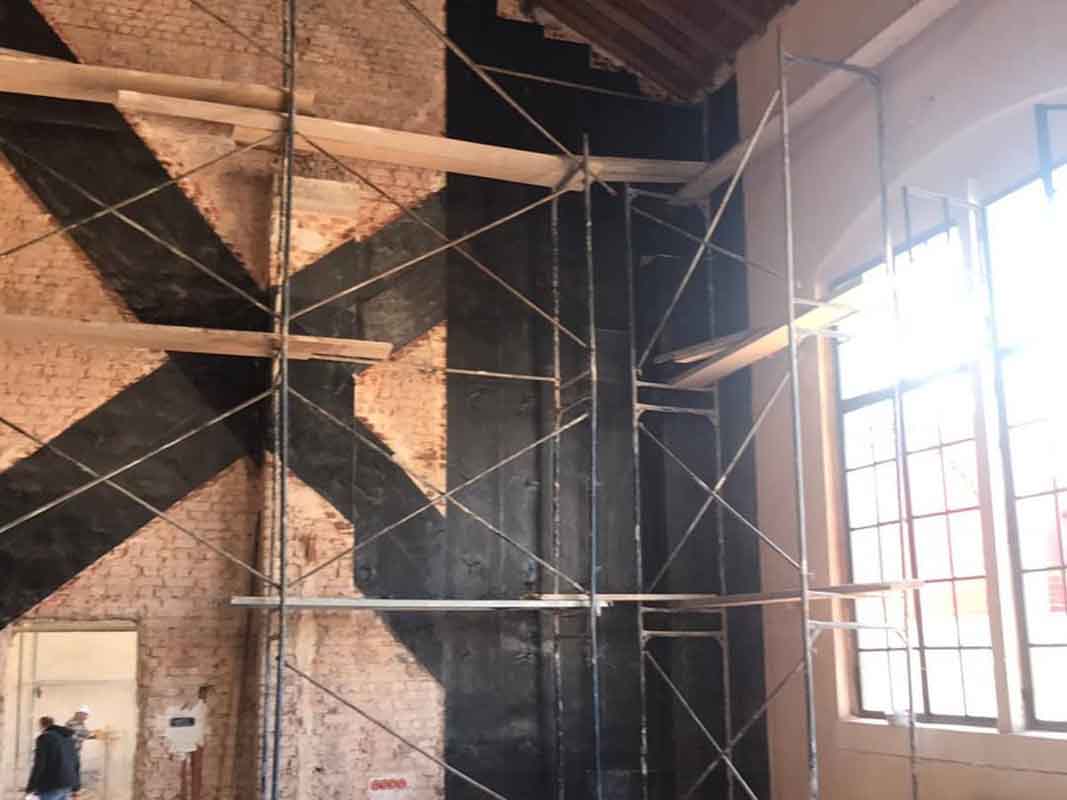

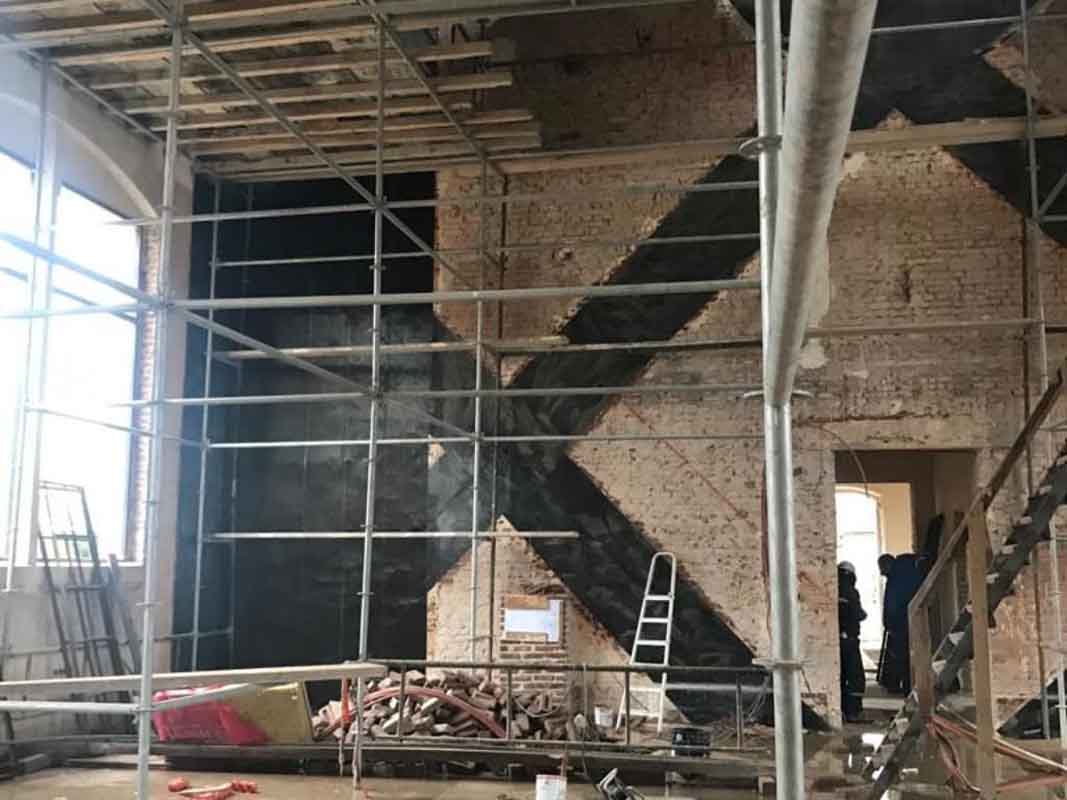

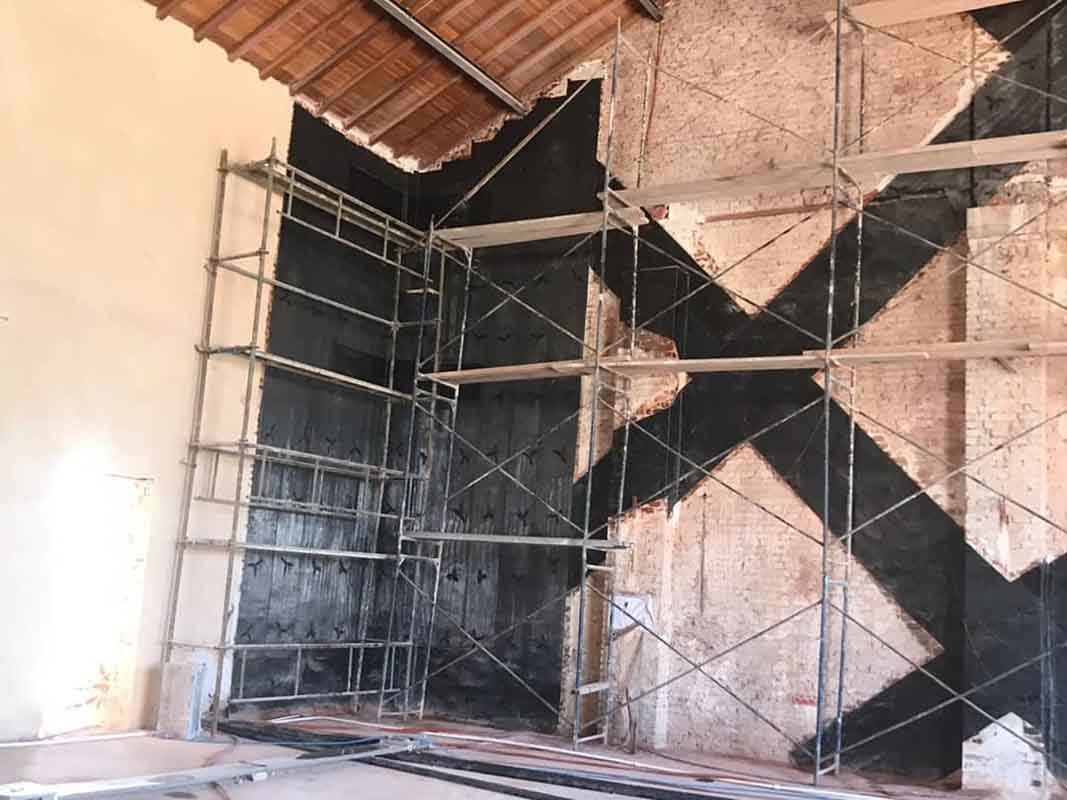

  • مقاوم سازی دیوار مصالح بنایی کارگاه صنعتی با الیاف FRP

نوع سازه:

  • کارگاه صنعتی

دسته بندی:


سیستم‌های مورد استفاده:


محصولات مورد استفاده:

توضیحات پروژه:

ضعف عملکردی ساختمان های بنایی و شکل پذیری بسیار پایین این ساختمان ها باعث شده این ساختمان ها در آیین نامه های جدید با ملاحظات و جدیت بالاتری مورد طراحی و ساخت قرار بگیرند. از جمله تمهیدات لازم برای ساخت ساختمان های بنایی افزودن کلاف افقی و عمودی به ساختمان است.


راهکار:

ساختمان از نوع سازه بنایی غیر مسلح با دیوارهای باربر ثقلی جانبی بوده است. مشکل اصلی این ساختمان کمبود عناصر مقاوم در برابر بارهای جانبی است. تكنيك پايه مقاوم سازي با FRP كه در طيف گسترده اي به كار مي رود، شامل روش چسباندن نوارهاي توليد شده پيش ساخته است. نكته اي كه در اينجا وجود دارد اين است كه در راستاي نوارهاي FRP و يا اليافي كه به كمك رزين اپوکسی در محل به كامپوزيت FRP تبدیل می شوند، بايد تا حدي كه امكان اجرايي وجود دارد، در جهت محور اصلي تنشهاي كششي عضو باشد. تقويت ديوارهای آجري بدون اعضاي بتني يا فولادي محيطي

الف: تقویت برشی

دیوارهایی که نسبت بعدی (ارتفاع به طول) کمی دارند دچار شکست برشی شده و ترک های قطری در آنها ظاهر می شوند. مود شکست در این حالت به صورت ترد در دیوار رخ می دهد.

برای جبران ضعف برشی دیوار، صفحات FRP در راستای طول دیوار و به صورت افقی در دو وجه دیوار نصب می گردد. نحوه عملکرد FRP بدین صورت می باشد که پس از ایجاد ترک های برشی در دیوار، کرنش در ّFRP در آن منطقه افزایش یافته و نیروها به FRP منتقل می گردد. نتایج نشان میدهد تقویت برشی دیوار با FRP سبب افزایش مقاومت و شکل پذیری دیوار می گردد.

ب: تقویت خمشی

برای جبران ضعف خمشی دیوار، صفحات FRP در راستای ارتفاع و به صورت قائم در دو طرف نصب می گردد.

در صورتی که کامپوزیت FRP به منظور افزايش مقاومت خمشي بر روي ديوار به صورت ارتفاعي استفاده شود، لازم است كه انتهاي آن به نحو مناسبي در پاي ديوار مهار گردد تا نيروهاي درون اين صفحات به تكيه گاه پاي ديوار انتقال يابد. براي مهار انتهاي صفحات خمشي مي توان از مقطع نبشي فولادي در مجاورت تكيه گاه ديوار كه بر آن پيچ مي گردد و يا از صفحه برشي FRP عمود بر لایه FRP خمشی در انتهای لایه استفاده نمود.

در صورتيكه از هر دو تقويت خمشي و برشي به صورت قرارگيري الياف به طور افقي و عمودي بر روي ديوار به صورت توام استفاده گردد افزايش سختي، مقاومت و شكل پذيري بيشتر از حالتهاي قبل است. در اين سيستم قرارگيري الياف به صورت افقي خود مهار كننده الياف خمشي مي باشد . بنابراین مقاوم سازی دیوار برشی با الیاف کربن تک جهته ™UCW  جهت حفظ انسجام و یکپارچگی دیوار و همچنین مقاوم سازی اتصال دو دیوار به یکدیگر انجام می­شود.
