تیر یکی از اعضای اصلی سازه‌ای ساختمان به صورت افقی می‌باشد که وظیفه تحمل بارهای ناشی از دهانه‌ها را دارد. نیروهای وارد بر تیر باعث ایجاد برش و لنگر خمشی می‌شود که تیر باید در مقابل این تنش‌ها مقاومت داشته باشد.
سوختن بتن یکی از آسیب‌هایی است که در تیرهای بتنی مشاهده می‌گردد. در صورتی که مقدار سوختگی زیاد باشد منجر به از بین رفتن چسبندگی بتن و آرماتور می‌شود. انتخاب راهکار مناسب جهت ترمیم تیر بتنی آسیب دیده در آتش با توجه به مواردی همچون سازگاری حرارتی با بتن اصلی، دوام مورد نیاز، شرایط بهره برداری، طبیعت شیمیایی و الکتریکی محیط، خواص انقباضی، ضریب ارتجاعی مصالح و شرایط اجرای راهکار مورد نظر، صورت می‌گیرد. به همین منظور در این بخش مراحل ترمیم و مقاوم سازی ترمیم تیر بتنی آسیب دیده در آتش با استفاده از سیستم ترمیم بتن ™FixCrete و سیستم مقاوم سازی ™FibraOne شرح داده می‌شود.

برای اینکه راهکار موشکافانه‌ای برای ترمیم تیر بتنی آسیب‌دیده در آتش ارائه نماییم ابتدا باید رفتار بتن و مصالح بتنی را در آتش مورد بررسی قرار دهیم و بدانیم نمودار رفتار بتن در آتش در هر لحظه از فرآیند سوختن چگونه است:

بتنی که در معرض آتش‌سوزی و دمای بالا قرار می‌گیرد، می‌تواند هم از نقطه نظر مکانیکی و هم از نقطه نظر شیمیایی تحت تاثیر قرار گیرد.

حال به بررسی تاثیرات مکانیکی بتن در معرض آتش‌سوزی می‌پردازیم از این پدیده‌ها به صورت جداگانه می‌پردازیم:

ورقه ورقه شدن: تخریب بخشی از بتن که در سطح قرار دارند.

ترک‌های نمایان خارجی: انبساط حرارتی و از دست دادن رطوبت.

هر دوی این موارد می‌توانند برای آرماتورهای داخل بتن خطری بالقوه باشند زیرا ممکن است آرماتورها را در معرض حرارت مستقیم آتش قرار دهند.

در دمای بیش از 260 درجه سانتیگراد (500 درجه فارنهایت)، میلگرد ممکن است حالت ترد به خود بگیرد. در دماهای بیش از 704 درجه سانتیگراد (1300 درجه فارنهایت)، میلگرد ممکن است 20 درصد از استحکام طراحی خود را از دست بدهد. شکست سازه ای بتن مسلح اغلب زمانی اتفاق می افتد که مقاومت کششی موثر آرماتور فولادی از طریق گرمایش از بین برود.

تاثیرات شیمیایی بالقوه که در اثر آتش‌سوزی بتن را تحت تاثیر قرار می‌دهند:

سنگدانه‌ها

افزایش حجم سنگدانه‌هایی که عنصر کوارتز در آنها بکار رفته.

تجزیه سنگ‌ آهک.

تغییر رنگ بتن در اثر تغییر خواص و عناصر تشکیل دهنده بتن

بتن در نتیجه تغییرات شیمیایی که درون اجزای بتن رخ می‌دهد، به رنگ صورتی درمیآید. رنگ صورتی بتن نشان دهنده تغییرات شیمیایی در ترکیبات حاوی آهن است. زمانی رخ می دهد که دما برای مدت طولانی بیشتر از 300 درجه سانتی گراد (570 درجه فارنهایت) باشد. رنگ صورتی در بتن نشان دهنده آسیب غیر قابل تعمیر است و بتن در آن بخش باید با بتن جدید جایگزین شود.

کربناسیون بتن

تجزیه خمیر سیمان داخل بتن که منجر به کاهش قلیاییت یا پوشش محافظ می شود که باعث خوردگی میلگرد می شود.

مهمترین بخش بتن در مقابله با شرایط نامساعد جوی و دمایی، خمیر سیمان است. تغییرات فیزیکی و شیمیایی سیمان است که در بتن تغییرات گسترده‌ای به جا می‌گذارد.

راهکارهای مقاوم‌سازی بتن در برابر آتش

گرچه بتن، خود دربرابر آتش مقاوم است و با تقریب خوبی در برابر آتش مقاومت می‌کند ولی باز هم به کمک روشهایی می‌توان مقاومت بتن در برابر آتش را افزایش داد. این روش‌ها در زیر آورده شده‌اند:

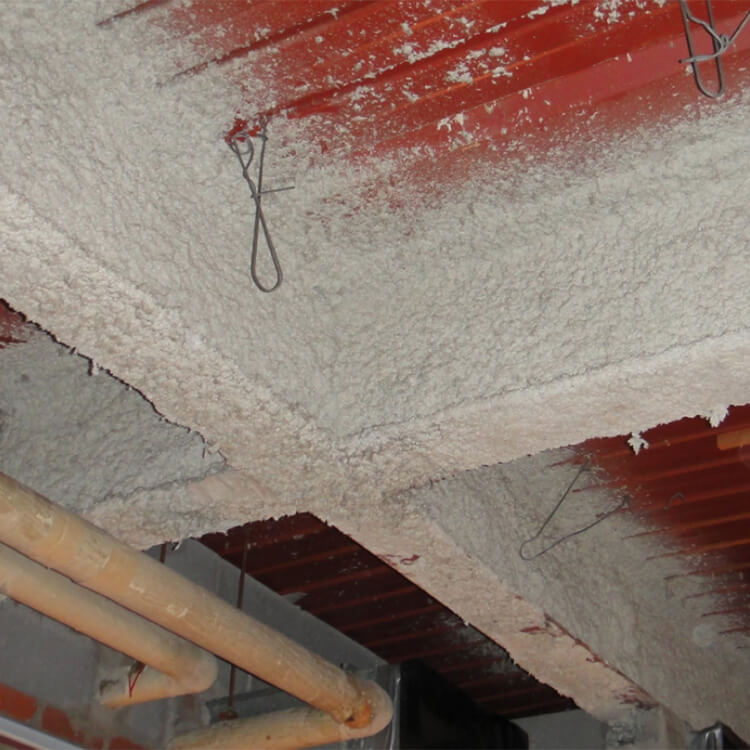

  • اعمال یک پوشش حرارتی با رنگ متورم.
  • اجرای یک لایه ملات سبک وزن بر روی سطوح بتنی در معرض دید.
  • حفاظت از سطوح بتنی با قطعات صفحه‌ای مانند پانل‌ها.

وقتی صحبت از طرح استراتژی آتش نشانی می شود، مقررات ساختمان بیان می کند که اطلاعات ایمنی آتش سوزی باید در اختیار افرادی قرار گیرد که مسئولیت مدیریت هر ساختمان را بر عهده دارند. راهکار مقابله با آتش در ساختمان شامل تمام اطلاعات مورد نیاز برای تصمیم‌گیری آگاهانه و واکنش اضطراری در صورت وقوع آتش سوزی است. همچنین جزئیات اقدامات پیشگیرانه‌ای را که برای اطمینان از اینکه ساختمان تا آنجا که ممکن است در مقابل آتش مقاوم باشد باید انجام پذیرد.

سیستم مورد استفاده جهت ترمیم و مقاوم سازی تیر بتنی آسیب دیده در آتش

ترمیم تیر بتنی

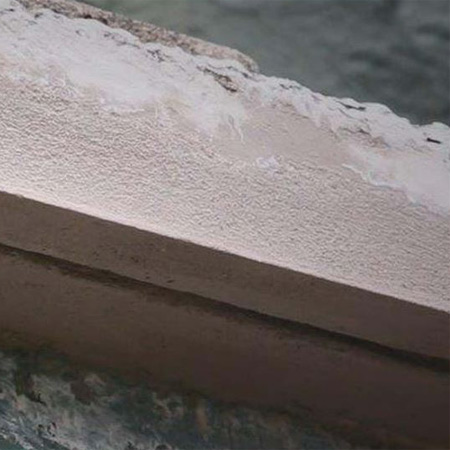

سیستم ™FixCrete

ترمیم بتن آسیب دیده با استفاده از ملات ترمیمی پایه پلیمری و پایه اپوکسی

معرفی سیستم

سیستم ™FibraOne

مقاوم سازی سازه با استفاده از کامپوزیت FRP

معرفی سیستم

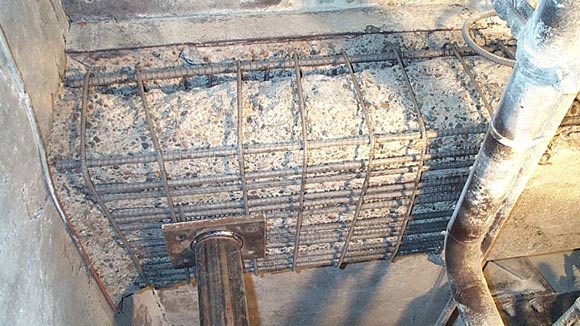

ترمیم تیر بتنی آسیب دیده در آتش با استفاده از سیستم ™FixCrete

تعمیر تیر با سیستم Fixcrete
  1. مشخص نمودن نواحی بتنی معیوب
  2. برداشتن بتن معیوب و سست با استفاده از روش های مناسب
  3. برداشتن بتن معیوب به عمق 15 تا 25 میلی‌متر در صورت عدم اتصال مناسب میلگرد نمایان شده و بتن پیرامون
  4. تمیز نمودن سطح میلگرد با استفاده از روش‌های همچون ماسه پاشی و یا استفاده از برس مکانیکی
  5. برداشتن میلگرد آسیب دیده در صورتی که مقدار خوردگی در میلگرد بیش از 25 درصد قطر آن باشد
  6. جایگزین نمودن میلگرد برداشته شده با میلگردی مشابه و به طول همپوشانی حداقل 100 میلی‌متر
  7. پاکسازی ناحیه ایجاد شده با استفاده از فشار هوا و یا آب
  8. استفاده از آستر آپوکسی غنی شده با روی (محصولي ™EZP) بر روی میلگرد‌های نمایان و دارای خوردگی
  9. آماده سازی ملات ترمیم کننده پایه پلیمری بتن (محصول PRM™۴۰۰) مطابق دیتاشیت محصول
  10. ترمیم ناحیه آسیب دیده با استفاده از ملات ترمیم کننده پایه پلیمری مطابق دستورالعمل اجرایی محصول

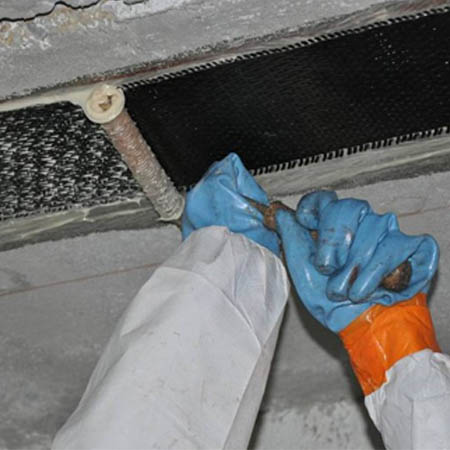

مقاوم سازی تیر بتنی آسیب دیده در آتش با استفاده از سیستم ™Fibraone

  1. اعمال پرایمر اپوکسی (محصول WEP™240) بر روی سطح بتنی ترمیم شده
  2. اعمال یک لایه چسب اپوکسی لمینیت کربن (ERA™420) برروی لمینت CFRP

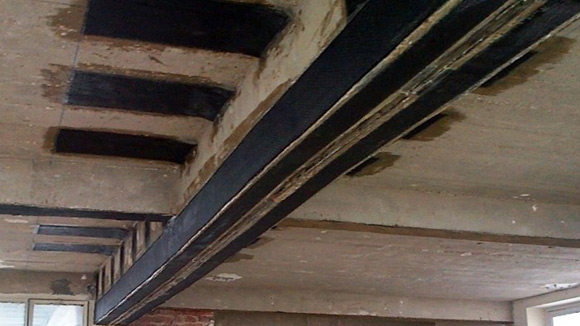

  3. تقویت خمشی تیر بتنی آسیب دیده با استفاده از چسباندن لمینت کربن (UCL) بر روی وجه تحتانی تیر بتنی
  4. تقویت برشی تیر بتنی مطابق طرح داده شده و با استفاده از الیاف کربن UCW و لمینت L شکل LUCL
  5. جهت چسباندن لمینیت L شکل استفاده از چسب اپوکسی لمینیت کربن (ERA™420) پیشنهاد میگردد
  6. اجرای پوشش حفاظتی و ضد حریق (محصول SMF™80) بر روی لایه نهایی الیاف کربن در صورت نیاز
  • اطلاعات فنی محصولات

  • اطلاعات ایمنی محصولات

  • آیین‌نامه‌ها و مراجع

  • گالری تصاویر

  • راهکارهای مرتبط

در صورت نیاز به اطلاعات ایمنی محصولات لطفا از طریق فرم تماس با ما درخواست خود را ثبت نمایید.

  • راهنمای طراحی و ضوابط اجرایی بهسازی ساختمان‌های بتنی با استفاده از مصالح تقویتی FRP (نشریه 345)

    دانلود

  • آینن نامه طراحی و مقاوم سازی اعضای بتنی توسط مصالح FRP روی سطوح خارجی – 2017

    دانلود

  • آینن نامه طراحی سازه‌های بتنی مسلح با FRP – کانادا

    دانلود

  • ترمیم بتن مطابق آیین نامه EN 1504 (تشخیص ، طراحی ، اصول و اجرا)

    دانلود

  • راهنمای ترمیم بتن ACI 546R-04

    دانلود

  • الزامات برای ارزیابی ، ترمیم ، نوسازی سازه‌های بتنی موجود ACI-562-19

    دانلود

پکیج بروشور و کاتالوگ فنی

برای دریافت پکیج بروشور و کاتالوگ فنی راهکار ارائه شده کلیک نمایید.

سوالات متداول

برای ترمیم تیر بتنی آسیب دیده بر اثر آتش سوزی از چه سامانه هایی استفاده می کنیم؟

سامانه های FixCrete™و FibraOne™ بیشترین کارایی را برای ترمیم تیر بتنی آسیب دیده بر اثر آتش سوزی دارند.

سطح میلگرد نمایان شده در تیر بتنی آسیب دیده بر اثر آتش سوزی چگونه تمیز می شود؟

با روش ماسه پاشی و یا با استفاده از برس مکانیکی می توان سطح میلگرد را تمیز کرد.

در مورد بتن آسیب دیده درآتش سوزی چه عمقی از بتن باید برداشته شود؟

بتن باید به عمق 15 تا 25 میلی متر برداشته شود و سپس بتن جدید جایگزین شود.

طول همپوشانی میلگرد جدید با میلگردهای دیگر باید چقدر باشد؟

میلگردهای جدید باید با طول همپوشانی 100 میلی متر با میلگردهای قبلی جایگزین شوند.

از چه نوع ملاتی برای ترمیم بتن آسیب دیده از آتش سوزی استفاده می شود؟

ملات ترمیم کننده پایه پلیمری بتن محصول PRM™۴۰۰ مطابق دیتاشیت محصول.

برای چسباندن لمینیت L شکل از چه نوع چسبی استفاده می شود؟

جهت چسباندن لمینیت L شکل استفاده از چسب اپوکسی لمینیت کربن (ERA™420) پیشنهاد میگردد.

کدام الیاف برای مقاوم سازی بتن آسیب دیده بر اثر سوختگی مورد استفاده قرار می گیرند؟

الیاف کربن UCW و لمینت L شکل LUCL برای تقویت تنش برشی تیر بتنی آسیب دیده بر اثر سوختگی مورد استفاده قرار می گیرند.
