ستون یکی از اعضای اصلی سازه‌ای ساختمان به صورت افقی می‌باشد که وظیفه تحمل بارهای ناشی از دهانه‌ها را دارد. نیروهای وارد بر ستون باعث ایجاد برش و لنگر خمشی می‌شود که ستون باید در مقابل این تنش‌ها مقاومت داشته باشد.

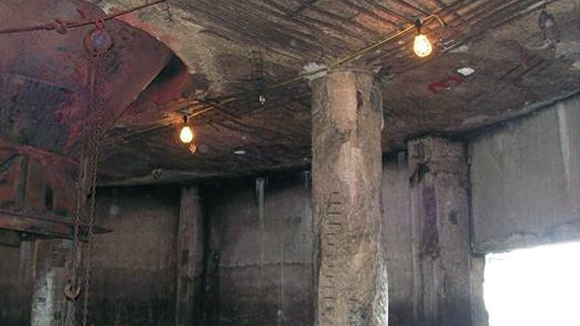

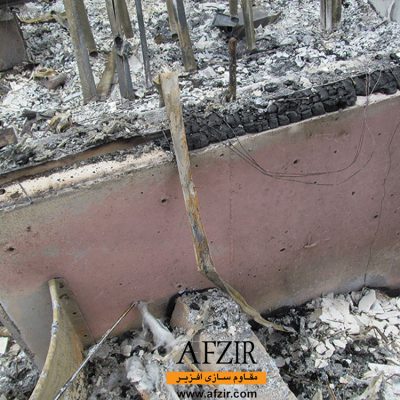

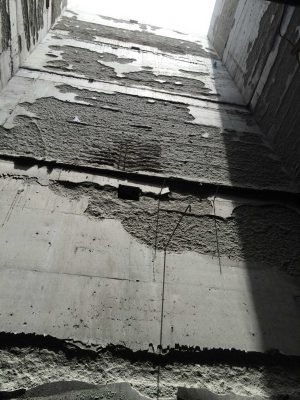

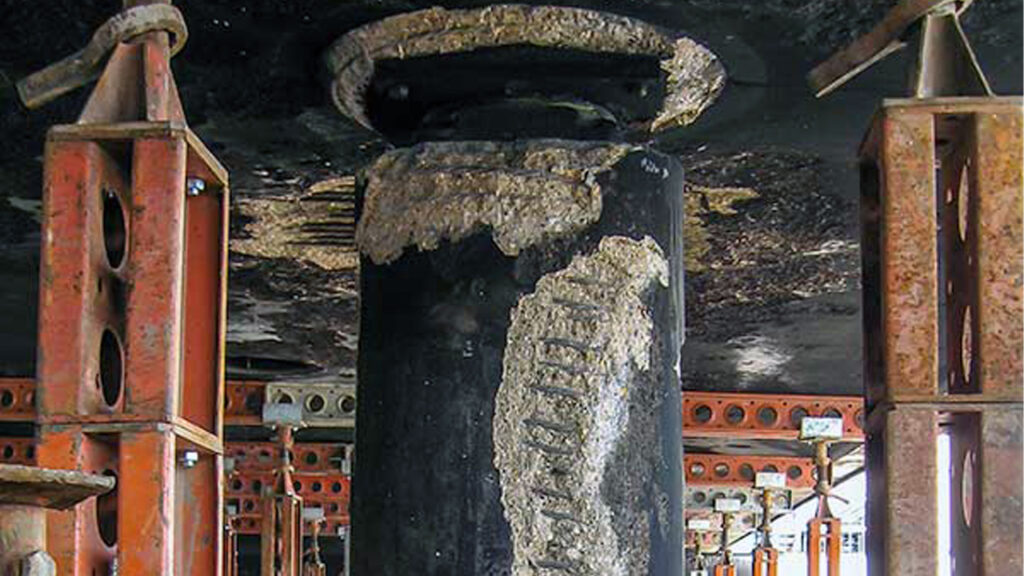

سوختن بتن یکی از آسیب‌هایی است که در ستون‌های بتنی مشاهده می‌گردد. در صورتی که مقدار سوختگی زیاد باشد منجر به از بین رفتن چسبندگی بتن و آرماتور می‌شود. انتخاب راهکار مناسب جهت ترمیم ستون بتنی آسیب دیده در آتش با توجه به مواردی همچون سازگاری حرارتی با بتن اصلی، دوام مورد نیاز، شرایط بهره برداری، طبیعت شیمیایی و الکتریکی محیط، خواص انقباضی، ضریب ارتجاعی مصالح و شرایط اجرای راهکار مورد نظر، صورت می‌گیرد. به همین منظور در این بخش مراحل ترمیم و مقاوم سازی ترمیم ستون بتنی آسیب دیده در آتش با استفاده از سیستم ترمیم بتن ™FixCrete و سیستم مقاوم سازی ™FibraOne شرح داده می‌شود

سیستم مورد استفاده جهت ترمیم و مقاوم سازی ستون بتنی آسیب دیده در آتش

سیستم ™FixCrete

ترمیم بتن آسیب دیده با استفاده از ملات ترمیمی پایه پلیمری و پایه اپوکسی

معرفی سیستم

مراحل FIBRAONE

سیستم ™FibraOne

مقاوم سازی سازه با استفاده از کامپوزیت FRP

معرفی سیستم

ترمیم ستون بتنی آسیب دیده در آتش با استفاده از سیستم ™FixCrete

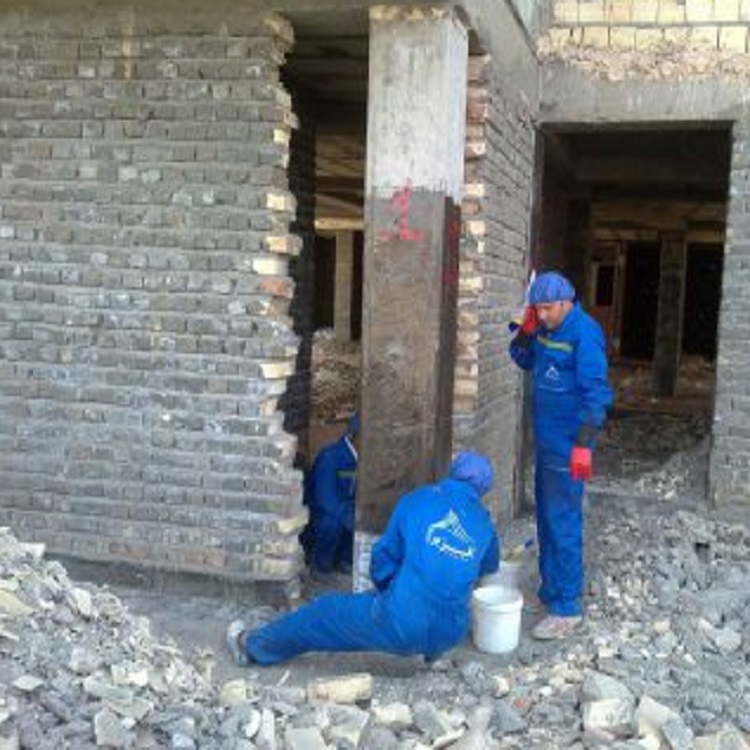

ترمیم ستون بتنی آسیب دیده

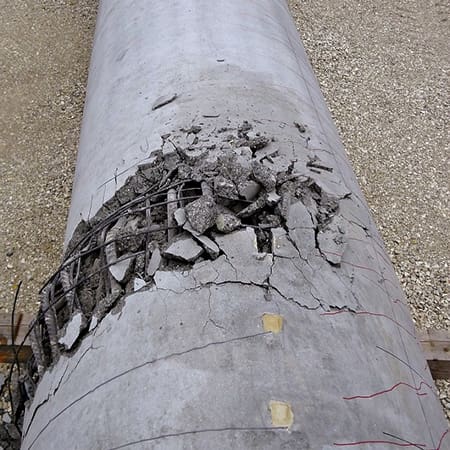

  1. مشخص نمودن نواحی بتنی معیوب
  2. برداشتن بتن معیوب و سست با استفاده از روش های مناسب
  3. برداشتن بتن معیوب به عمق 15 تا 25 میلی‌متر در صورت عدم اتصال مناسب میلگرد نمایان شده و بتن پیرامون
  4. تمیز نمودن سطح میلگرد با استفاده از روش‌های همچون ماسه پاشی و یا استفاده از برس مکانیکی
  5. برداشتن میلگرد آسیب دیده در صورتی که مقدار خوردگی در میلگرد بیش از 25 درصد قطر آن باشد
  6. جایگزین نمودن میلگرد برداشته شده با میلگردی مشابه و به طول همپوشانی حداقل 100 میلی‌متر
  7. پاکسازی ناحیه ایجاد شده با استفاده از فشار هوا و یا آب
  8. استفاده از آستر آپوکسی غنی شده با روی (محصولي ™EZP) بر روی میلگرد‌های نمایان و دارای خوردگی
  9. آماده سازی ملات ترمیم کننده پایه پلیمری بتن (محصول PRM™۴۰۰) مطابق دیتاشیت محصول

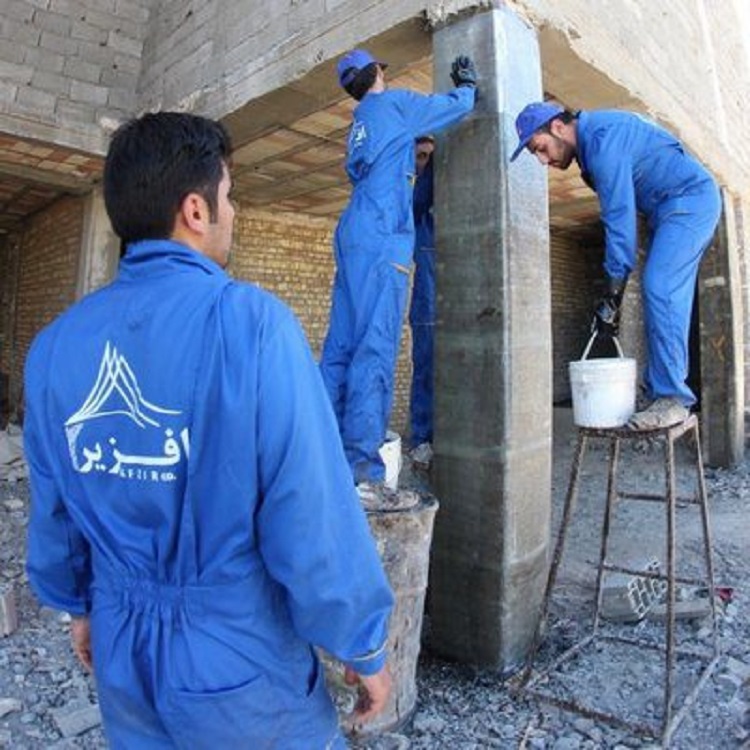

  10. ترمیم ناحیه آسیب دیده با استفاده از ملات ترمیم کننده پایه پلیمری مطابق دستورالعمل اجرایی محصول

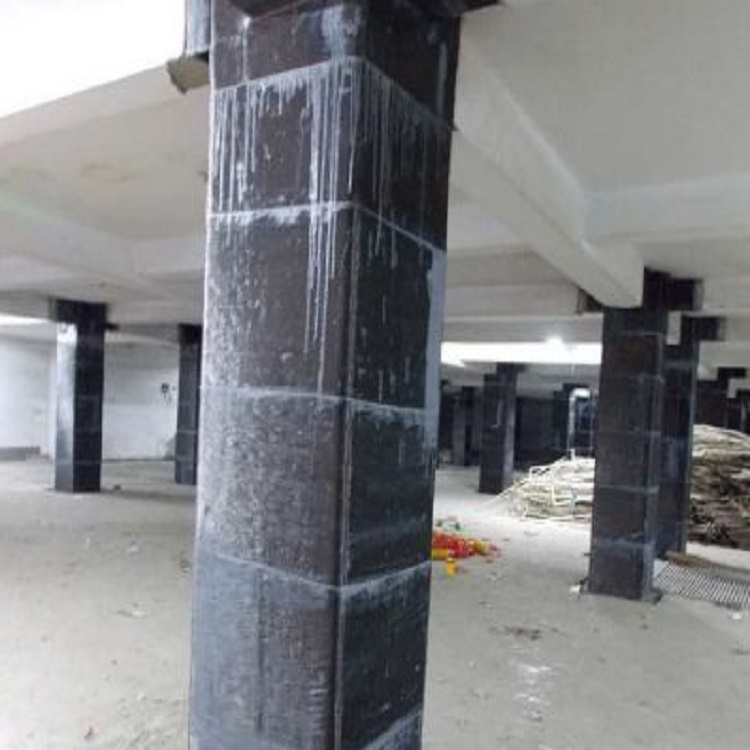

مقاوم سازی ستون بتنی آسیب دیده در آتش با استفاده از سیستم ™Fibraone

  1. اعمال پرایمر اپوکسی (محصول WEP™240) بر روی سطح بتنی ترمیم شده
  2. اعمال یک لایه چسب اپوکسی لمینیت کربن (ERA™420) برروی لمینت CFRP
  3. تقویت خمشی ستون بتنی آسیب دیده با استفاده از چسباندن لمینت کربن (UCL) بر روی وجه تحتانی ستون بتنی
  4. تقویت برشی ستون بتنی مطابق طرح داده شده و با استفاده از الیاف کربن UCW و لمینت L شکل LUCL
  5. جهت چسباندن لمینیت L شکل استفاده از چسب اپوکسی لمینیت کربن (ERA™420) پیشنهاد میگردد
  6. اجرای پوشش حفاظتی و ضد حریق (محصول SMF™80) بر روی لایه نهایی الیاف کربن در صورت نیاز
مقاوم سازی ستون بتنی

اپوکسی غنی شده با روی (™EZP)

ملات ترمیم کننده پایه پلیمری بتن (PRM400)

پرایمر اپوکسی (240 ™WEP)

چسب اپوکسی لمینیت ERA™420) FRP)

لمینیت UCL™) FRP)

الیاف کربن تک جهته (™UCW)

لمینیت کربن L شکل (™LUCL)

پوشش حفاظتی و ضد حریق (80™SMF)

در صورت نیاز به اطلاعات ایمنی محصولات لطفا از طریق فرم تماس با ما درخواست خود را ثبت نمایید.

راهنمای طراحی و ضوابط اجرایی بهسازی ساختمان‌های بتنی با استفاده از مصالح تقویتی FRP (نشریه 345)

آینن نامه طراحی و مقاوم سازی اعضای بتنی توسط مصالح FRP روی سطوح خارجی – 2017

آینن نامه طراحی سازه‌های بتنی مسلح با FRP – کانادا

ترمیم بتن مطابق آیین نامه EN 1504 (تشخیص ، طراحی ، اصول و اجرا)

راهنمای ترمیم بتن ACI 546R-04

الزامات برای ارزیابی ، ترمیم ، نوسازی سازه‌های بتنی موجود ACI-562-19
