بدلیل وجود مشکلات اجتناب ناپذیر به هنگام اجرا بخصوص در سازه‌های بتنی، همواره نیاز به ترمیم و مقاوم سازی آن‌ها احساس می‌شود. امروزه ترمیم و تقویت بتن و سازه‌های بتنی از فنون حساس و موردنیاز در پروژه های عمرانی بوده که نیاز به دانش ویژه و تجربه مرتبط دارد. ساختمان‌های بتنی به عنوان عنصر شاخص در ساخت‌و‌ساز همیشه مورد توجه سازندگان می‌باشند، از جمله مشکلات رایج اینگونه سازه‌ها، بروز ترک می‌باشد.از جمله علل ایجاد انواع ترک در ساختمان می‌توان به مواردی همچون افت فنداسیون بر اثر عوامل مختلف مانند رطوبت، فشارهای وارده از طبقات و کمبود ظرفیت باربری خاک ، نفوذ نمک و یا سولفات‌ها و مواد خورنده در بتن ، اشتباهات اجرایی و یا طراحی در سازه‌های بتنی ، حریق و یا آتش‌سوزی ، نوع مصالح مصرفی و … اشاره نمود.از این رو در این بخش مراحل ترمیم و مقاوم سازی ترمیم ستون بتنی دارای ترک را با استفاده از سیستم ترمیم بتن ™Injecta و ™Fixcrete سیستم مقاوم سازی ™FibraOne شرح داده می‌شود.

سیستم مورد استفاده جهت ترمیم و مقاوم سازی ستون بتنی دارای ترک

سیستم ™Injecta

ترمیم ترک بتن با استفاده از رزین اپوکسی

معرفی سیستم

سیستمFixCrete

سیستم ™FixCrete

ترمیم بتن آسیب دیده با استفاده از ملات ترمیمی پایه پلیمری و پایه اپوکسی

معرفی سیستم

مقاوم سازی ستون بتنی آسیب دیده

سیستم ™FibraOne

مقاوم سازی سازه با استفاده از کامپوزیت FRP

معرفی سیستم

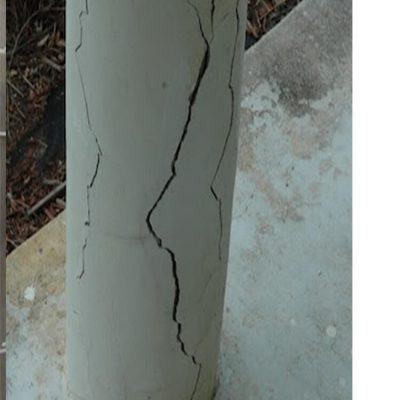

ترمیم ستون بتنی دارای ترک با استفاده از سیستم ™Injecta

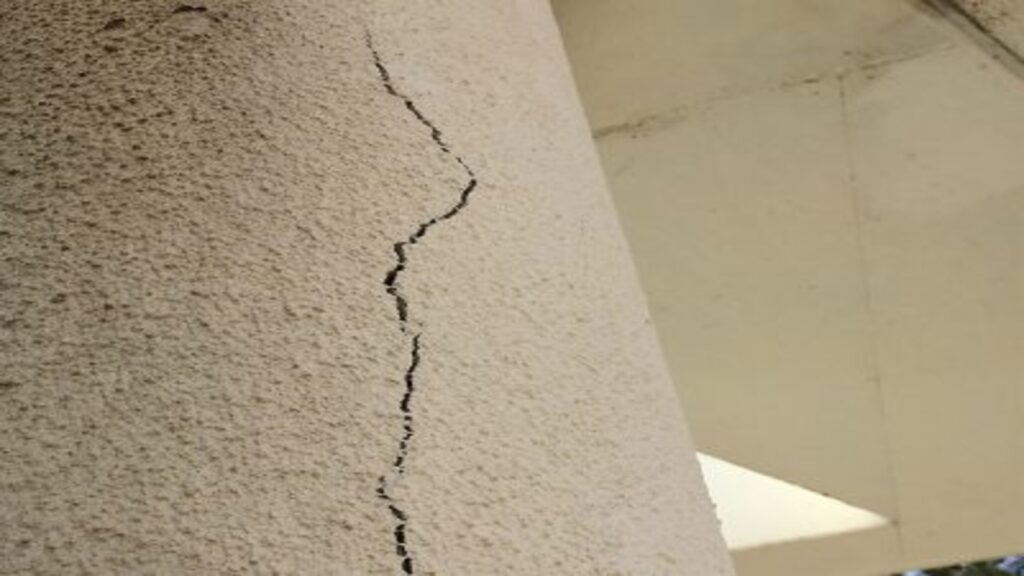

  1. مشخص نمودن نواحی ترک خورده
  2. تمیز نمودن و آماده سازی سطح
  3. مشخص نمودن محل نصب و فاصله‌های پکر از یکدیگر
  4. پکرهای تزریق را به سطح ستون نصب نمایید
  5. پر کردن ترک در فاصله بین پکرها با استفاده از ملات ترمیمی کازمتیک (محصول ™LRM)
  6. اجازه بدهید ملات ترمیمی که در مرحله قبل اعمال شده به گیرش نهایی برسد
  7. محلول رزین اپوکسی تزریقی (محصول ™EIR) را آماده نمایید
  8. پمپ تزریق را آماده نمایید

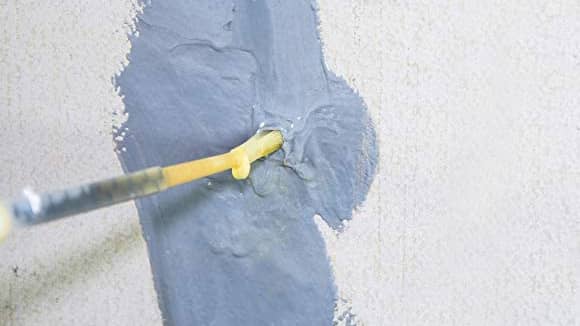

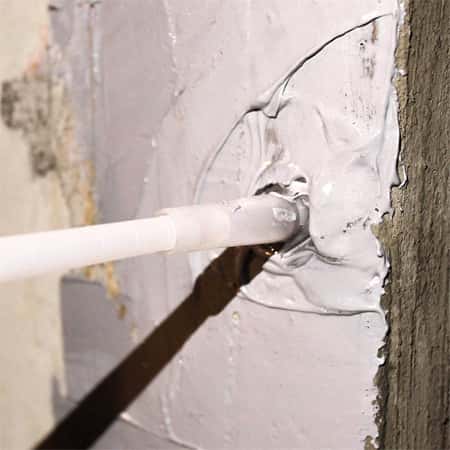

  9. تزریق رزین را به واسطه پکرهای نصب شده آغاز نمایید
  10. سطح ستون را پس از اتمام تزریق تمیز نمایید

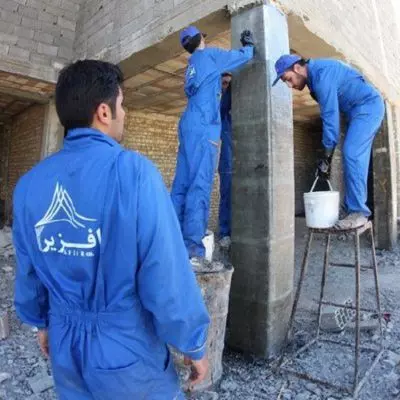

ترمیم ستون بتنی دارای ترک با استفاده از سیستم ™FixCrete

  1. مشخص نمودن نواحی بتنی معیوب
  2. برداشتن بتن معیوب و سست با استفاده از روش های مناسب
  3. برداشتن بتن معیوب به عمق 15 تا 25 میلی‌متر در صورت عدم اتصال مناسب میلگرد نمایان شده و بتن پیرامون
  4. تمیز نمودن سطح میلگرد با استفاده از روش های همچون ماسه پاشی و یا استفاده از برس مکانیکی
  5. برداشتن میلگرد آسیب دیده در صورتی که مقدار خوردگی در میلگرد بیش از 25 درصد قطر آن باشد
  6. جایگزین نمودن میلگرد برداشته شده با میلگردی مشابه و به طول همپوشانی حداقل 100 میلیمتر
  7. پاکسازی ناحیه ایجاد شده با استفاده از فشار هوا و یا آب
  8. استفاده از آستر آپوکسی غنی شده با روی (محصول ™EZP) بر روی میلگرد های نمایان و دارای خوردگی
  9. آماده سازی ملات ترمیم کننده پایه پلیمری بتن (محصول PRM™400) مطابق دیتاشیت محصول
  10. ترمیم ناحیه آسیب دیده با استفاده از ملات ترمیم کننده پایه پلیمری مطابق دستورالعمل اجرایی محصول
مراحل نصب سیستم FixCrete

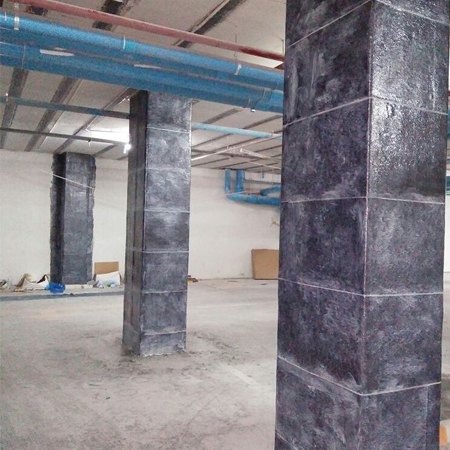

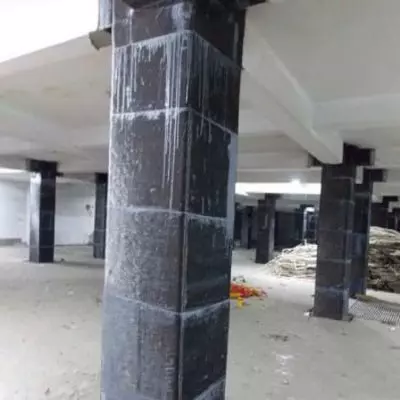

مقاوم سازی ستون بتنی آسیب دیده با میلگردهای نمایان با استفاده از سیستم ™FibraOne

مقاوم سازی ستون بتنی
  1. اعمال پرایمر اپوکسی (محصول WEP™240) بر روی سطح بتنی ترمیم شده
  2. اعمال یک لایه ژل اپوکسی (محصول ERS™400) بر روی ستون بتنی

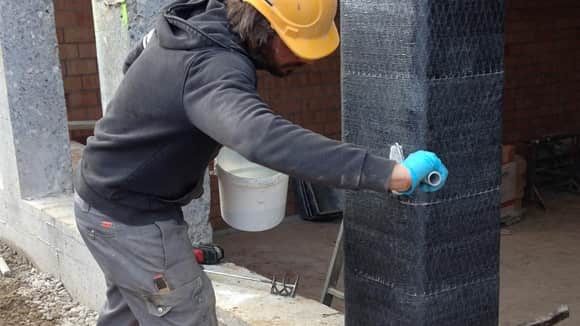

  3. دورپیچ نمودن ستون با استفاده از لایه اول الیاف کربن تک جهته یا الیاف شیشه تک جهته (محصولات ™UCW و یا ™UGW)
  4. اشباع نمودن الیاف با اعمال مجدد یک لایه ژل اپوکسی
  5. اجرایی لایه های بعدی الیاف کربن مطابق طرح مقاوم سازی ارائه شده
  6. اجرای پوشش حفاظتی و ضد حریق (محصول SMF™80) بر روی لایه نهایی الیاف کربن در صورت نیاز

رزین اپوکسی تزریقی (™EIR)

اپوکسی غنی شده با روی (محصول ™EZP)

ملات ترمیم کننده پایه پلیمری بتن (PRM™ 400)

ترمیم کننده آرایشی کازمتیک (™LRM)

ژل اپوکسی و چسب خمیری FRP (محصول ERS™ 400)

پرایمر اپوکسی (240 ™WEP)

الیاف کربن تک جهته (™UCW)

الیاف شیشه تک جهته (™UGW)

پوشش حفاظتی و ضد حریق (80 ™SMF)
