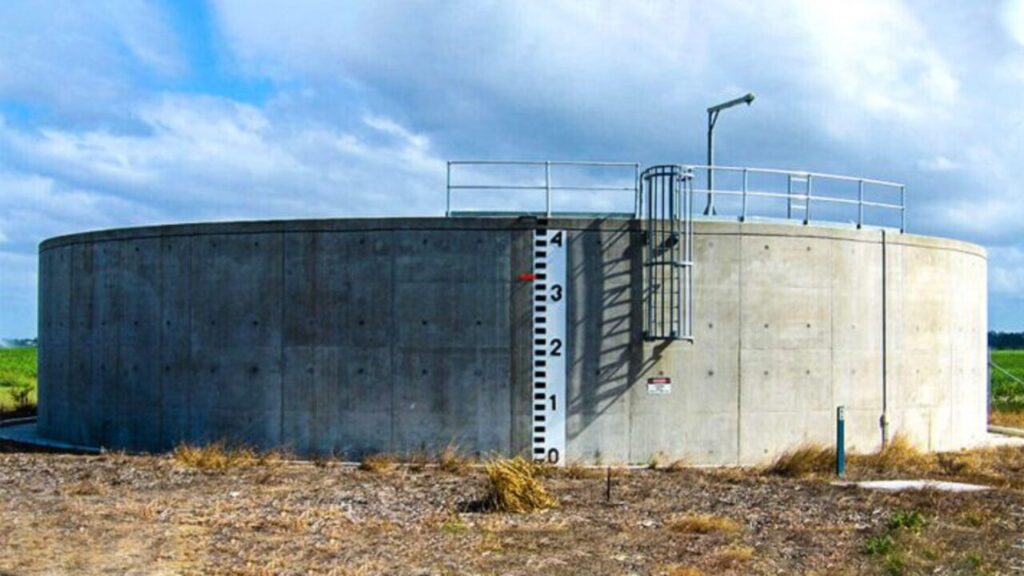

بتن از گونه مصالحی است که می‌توان به آن خاصیت نفوذناپذیری در برابر مایعات بخشید از این رو برای ساخت بسیاری از مخازن نگهداری مایعات، از بتن استفاده میشود. در این راهکار می‌خواهیم درباره‌ی مخازن بتنی ذخیره آب و فاضلاب به گفتگو بپردازیم و برای مخازنی که مقاومت کمی در برابر تنش‌ها دارند راهکار مقاوم‌ سازی ارائه نماییم.

مخازن بتنی از المان‌های مستقل سازه‌ای به شمار می‌آیند و کارایی آنها منحصر به فرد است به این معنی که خود به عنوان یک سازه جدا شناخته می‌شوند و برای ارائه کاربری خود به المان دیگری نیاز ندارند و کارایی آنها نیز منحصر به فرد است چون تنها به منظور ذخیره و نگهداری بکار می‌روند بنابراین باید از این منظر کاملا بررسی شوند.

فاکتورهای مهم در ساخت مخازن بتنی

یک مخزن ذخیره مایعات باید برای نگهداری مایع مورد نظر در طولانی مدت آمادگی کافی داشته باشد، این مخازن معمولا برای نگهداری پساب‌ها،  فاضلاب‌ها و مواد سوختی مثل نفت بکار می‌روند که در این راهکار ما بیشتر درباره مخازن ذخیره پساب‌ها و فاضلاب‌ها گفتگو می‌کنیم.

برای ساخت مخازن بتنی نکاتی هست که در صورت عدم رعایت آنها سازه کارایی و بهره‌وری خود را از دست می‌دهد:

اولین نکته‌ای که درباره مخازن ذخیره فاضلاب‌ها و پساب ها مطرح می‌شود مقاومت درباره مواد خورنده و آسیب رسان به بتن مانند کربناتها و کلرایدها است که بصورت محلول در فاضلاب‌ها وجود دارند و مخزن باید در بازه‌ی زمانی بسیار بزرگی در برابر این مواد مقاومت کند پس باید موقع ساخت مخزن بتنی به مقاومت بتن در برابر واکنش دهنده‌های شیمیایی نیز توجه شود.

در صورت آسیب دیدن بتن بخاطر مواد خورنده شیمیایی آرماتور داخل بتن‌ها نیز در معرض آسیب‌دیدگی قرار می‌گیرند و ممکن است با تخریب بتن میلگردها نیز دچار زنگ زدگی و خوردگی شوند و باید در این باره کاملا تحقیق شود.

موضوع دیگری که باید بررسی شود نفوذناپذیری بتن است تا از هرگونه نشت مایعات جلوگیری کند.

پدیده انقباض و انبساط مایعات در خلل و فرج بتن نیز می‌تواند آسیب دیدگی و ترک خوردگی بتن را درپی داشته باشد که در راهکار دیگری تحت عنوان مخازن بتنی ترک خورده بررسی خواهد شد.

در ادامه مقاومت بتن در برابر تنش وارده از سیال و هر نوع نیروی خارجی دیگر نیز بسیار مهم است و باید از نظر مکانیک سیالات نیز بررسی صورت گیرد.

در بعضی موارد با رعایت تمام نکات ایمنی، ‌فنی و بهداشتی باز هم خطا و اشتباهی رخ داده و سازه کارایی خود را ازدست داده.

در اینجا ما درباره مخزن بتنی با ظرفیت باربری کم صحبت می‌کنیم و برای افزایش مقاومت آن راهکار ارائه می‎کنیم.

یکی از بهترین روش‌ها برای بازیابی مقاومت از دست رفته مخازن بتنی استفاده از فیبر‌های ورق کربن و یا هر گونه الیاف دیگر است. در این روش که توسط شرکت افزیر ارائه می‌شود و به نام سیستم FibraOne™ شناخته می‌شود از ورق‌ها و لمینیت‌های فیبر کربن بهره گرفته می‌شود و در نقاطی که تنش بیشینه است یا به عبارتی دیگر باربری مخزن بتنی کمینه است لمینیت‌ها را می‌چسبانیم، برای این راهکار به پرایمرهای اپوکسی و همچنین ژل‌های اپوکسی برای چسباندن لمینیت‌ها احتیاج داریم.

پس از چسباندن لمینیتها و کشیدن یک لایه حافظ روی آنها مقاومت مخزن بتنی تامین می‌شود و آماده بهره برداری است.

استفاده از سیستم FibraOne™ برتری های فراوانی دارد به  کمک این روش می‌توان در کمترین زمان به هدف مطلوب دست یافت. بعلاوه این روش بسیار آسان است و حجم کار پایینی دارد و برای کاربران دست و پا گیر نیست.

سیستم مورد استفاده جهت افزایش ظرفیت باربری مخزن بتنی با باربری کم

مقاوم سازی تیر بتنی

سیستم ™FibraOne

مقاوم سازی سازه با استفاده از کامپوزیت FRP

معرفی سیستم

 افزایش ظرفیت باربری مخزن بتنی با باربری کم با استفاده از سیستم ™Fibraone

مقاوم سازی تیر بتنی با الیاف کربن
  1. اعمال پرایمر اپوکسی (محصول WEP™240) بر روی سطح تیر
  2. اعمال یک لایه ژل اپوکسی محصول (ERS™400) بر روی تیر بتنی
  3. دورپیچ نمودن تیر با استفاده از لایه اول الیاف کربن تک جهته یا الیاف شیشه تک جهته (محصولات ™UCW و یا ™UGW)
  4. اشباع نمودن الیاف با اعمال مجدد یک لایه ژل اپوکسی
  5. اجرایی لایه های بعدی الیاف کربن یا الیاف شیشه مطابق طرح مقاوم سازی ارائه شده
  6. اجرای پوشش حفاظتی و ضد حریق (محصول SMF™80) بر روی لایه نهایی الیاف کربن یا الیاف شیشه در صورت نیاز
  • اطلاعات فنی محصولات

  • اطلاعات ایمنی محصولات

  • آیین‌نامه‌ها و مراجع

  • گالری تصاویر

  • راهکارهای مرتبط

در صورت نیاز به اطلاعات ایمنی محصولات لطفا از طریق فرم تماس با ما درخواست خود را ثبت نمایید.

  • راهنمای طراحی و ضوابط اجرایی بهسازی ساختمان‌های بتنی با استفاده از مصالح تقویتی FRP (نشریه 345)دانلود
  • آینن نامه طراحی سازه‌های بتنی مسلح با FRP – کانادادانلود
  • ترمیم بتن مطابق آیین نامه EN 1504 (تشخیص ، طراحی ، اصول و اجرا)دانلود
  • راهنمای ترمیم بتن ACI 546R-04دانلود
  • الزامات برای ارزیابی ، ترمیم ، نوسازی سازه‌های بتنی موجود ACI-562-19دانلود

پکیج بروشور و کاتالوگ فنی

برای دریافت پکیج بروشور و کاتالوگ فنی راهکار ارائه شده کلیک نمایید.

سوالات متداول

سیستم های متعارف برای ترمیم و مقاوم سازی تیر بتنی ضعیف کدامند؟

برای اینکه بخواهیم یک تیر بتنی که به تقویت نیاز دارد را ترمیم و مقاوم سازی کنیم سیستم های متفاوتی وجود دارد، مانند سیستم™FibraOne (مقاوم سازی سازه با استفاده از کامپوزیتFRP)، سیستم™Strata (مقاوم سازی با ژاکت بتنی) و سیستم™ Stela (مقاوم سازی با ژاکت فولادی).

در عملیات ترمیم و مقاوم سازی تیر بتنی ضعیف از چه نوع مصالحی بهره گرفته می شود؟

برای اجرای مقاوم سازی تیر بتنی ضعیف با سیستم های مختلف مصالح گوناگونی مورد استفاده قرار می گیرد، مانند چسب کاشت میلگرد (™IEA) الیاف کربن تک جهته (™UCW)، الیاف شیشه تک جهته (™UGW)، پوشش حفاظتی و ضدحریق(SMF™80) ، ژل اپوکسی چسب خمیر (محصول ™ERS) رزین اپوکسی تزریقی و پرایمر اپوکسی و اپوکسی غنی شده با روی (™EZP).

حداکثر دمای بهره برداری (دمای گذار شیشه) اجزای رزین FRP چگونه است؟

خواص فیزیکی و مکانیکی اجزای رزین FRP در دمای بالاتر از حدی موسوم به دمای گذار شیشه ای Tg تنزل می یابد این دما نقطه ی حدی دمای رزین می باشدکه بالاتر از آن رزین از حالت سخت بودن و شکنندگی تغییر حالت داده، نرم شده و بصورت پلاستیک در می آید.

کمینه تاب فشاری بتن برای اینکه بتوانیم از سیستم مقاوم سازی FRP استفاده کنیم چند است؟

بتنی که برای بهسازی با FRP انتخاب می شود باید کمینه تاب فشاری 17 مگاپاسکال را داشته باشد.
