خانهراهکار‌هاترمیم و مقاوم سازی فونداسیون و پدستال بتنی دارای خوردگی آرماتور

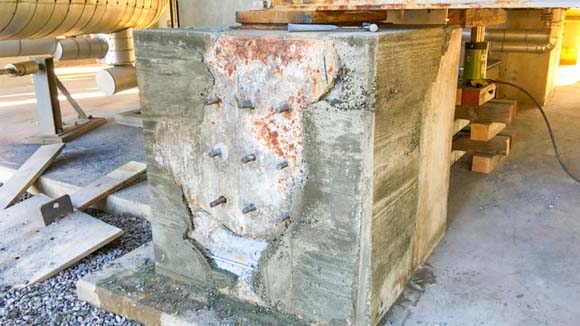

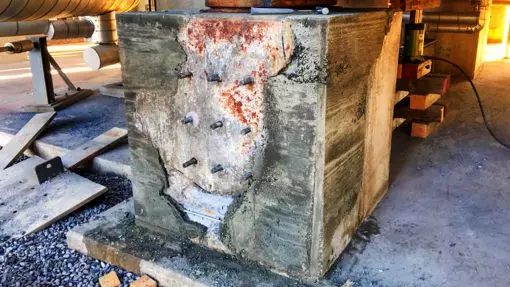

ستون‌های بتنی کوتاه که عموما بر روی پی‌های بتنی اجرا می‌گردد و بر روی آن‌ها صفحه زیر ستون و سپس ستون های فلزی نصب می‌شوند فونداسیون و پدستال‌های بتنی ممکن است کم آرماتور و یا حتی بدون آرماتور باشند در انواع فونداسیون و پدستال‌ها آسیب‌هایی نظیر ترک خوردگی در راستای افقی و قائم و ورقه ورقه شدن بتن ، جداشدگی بتن و تغییر رنگ و … رخ دهد که می‌تواند دلایل مختلفی همچون باران اسیدی ، ارتعاش تجهیزات ، دمای بالا  و… باشد.

در پدستال‌ها بارش باران های اسیدی و نفوذ آن به ترک های ایجاد شده بر روی بتن در دراز مدت می‌تواند منجر به خوردگی آرماتورها و تخریب المان بتنی گردد.
ترک‌های ایجاد شده در المان‌های بتنی به دو دسته‌ی ترک‌های سازه‌ای و غیر سازه‌ای تقسیم بندی می‌شوند که هر کدام شامل ترک‌های مرده و زنده می‌باشند. در دراز مدت و با توجه به وجود ارتعاش در تجهیزات بویلرها می توان انتظار داشت عمق و عرض ترک خوردگی افزایش یافته، در نتیجه مقاومت مقطع المان بتنی کاهش خواهد یافت. مقاومت خمشی و برشی و مدول الاستیک بتن می‌تواند بعلت در معرض دمای بالا قرار گرفتن کاهش یابد. با توجه به دمای بالای بویلرها و نشت هوای داغ و پاشیده شدن آب داغ بر روی پدستال ها و فونداسیون، بتن پدستال دچار آسیب و کاهش مقاومت خواهد گردید.
به همین منظور در این بخش مراحل ترمیم و مقاوم سازی پدستال و فونداسیون بتنی دارای خوردگی با استفاده از سیستم ترمیم بتن ™Lifeshield و سیستم ™FixCrete و سیستم مقاوم سازی ™FibraOne شرح داده می‌شود

سیستم مورد استفاده جهت ترمیم و مقاوم سازی فونداسیون و پدستال بتنی دارای خوردگی آرماتور

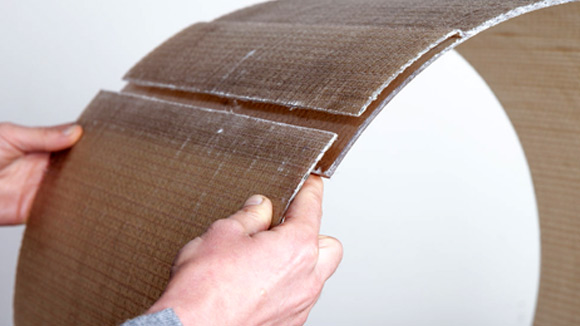

سوپر لمینیت شیشه

سیستم ™LifeShield

ترمیم بتن آسیب دیده با استفاده از ژاکت کامپوزیت FRP و ملات ترمیمی اپوکسی

معرفی سیستم

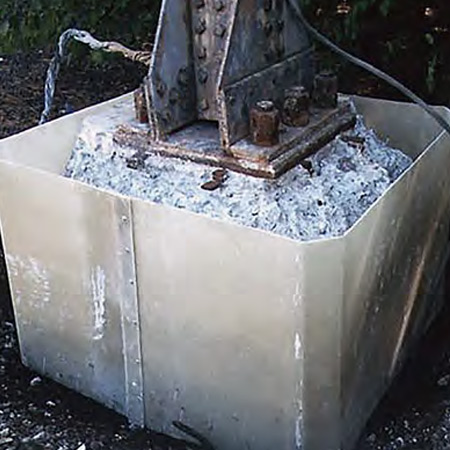

ترمیم پدستال بتنی

سیستم ™FixCrete

ترمیم بتن آسیب دیده با استفاده از ملات ترمیمی پایه پلیمری و پایه اپوکسی

معرفی سیستم

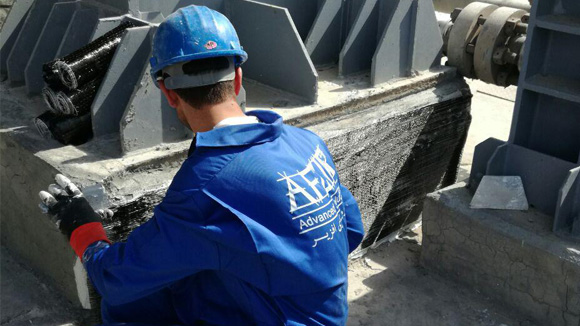

مقاوم سازی پدستال بتنی با فیبر کربن

سیستم ™FibraOne

مقاوم سازی سازه با استفاده از کامپوزیت FRP

معرفی سیستم

ترمیم و مقاوم سازی فونداسیون و پدستال بتنی دارای خوردگی آرماتور با استفاده از سیستم ™LifeShield

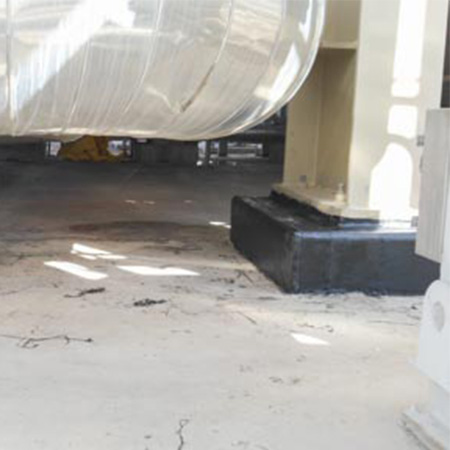

مقاوم سازی پداستال
  1. در ابتدا نواحی بتن تخریب شده را مشخص می‌کنیم
  2. با استفاده از ملات اپوکسی دوجزئی (محصول ERM™ 200) آسیب دیدگی و خوردگی های سطح را ترمیم و برطرف می‌کنیم
  3. سپس سوپرلمینیت شیشه (محصول ™GSP) را به صورت قالب به دور پدستال یا فونداسیون با استفاده از چسب اپوکسی (ERS™ 200) نصب می‌کنیم
  4. داخل قالب سوپرلمینیت شیشه را با استفاده از گروت اپوکسی دو جزئی (محصول ERG™ 200) پر می‌کنیم

ترمیم فونداسیون و پدستال بتنی دارای خوردگی آرماتور با استفاده از سیستم ™FixCrete

  1. برداشتن ذرات سست و بتن خورده شده با استفاده از روش های مناسب واترجت صنعتی‌، چکش برقی یا برس سیمی با توجه به مساحت و هندسه محل کرمو شده
  2. پاکسازی ناحیه ایجاد شده با استفاده از فشار هوا و یا آب
  3. استفاده از آستر آپوکسی غنی شده با روی (محصول ™EZP) بر روی میلگرد های نمایان و دارای خوردگی
  4. آماده سازی ملات ترمیم کننده پایه پلیمری بتن (محصول PRM™ 400) مطابق دیتاشیت محصول
  5. ترمیم ناحیه خورده شده با استفاده از ملات ترمیم کننده پایه پلیمری مطابق دستورالعمل اجرای آن

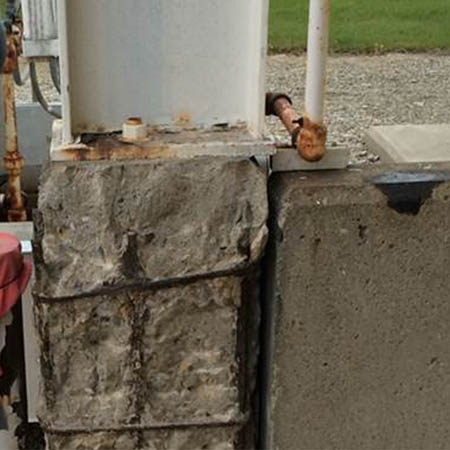

پدستال بتنی

مقاوم سازی فونداسیون و پدستال بتنی دارای خوردگی آرماتور با استفاده از سیستم ™FibraOne

  1. اعمال پرایمر اپوکسی (محصول WEP™240) بر روی سطح بتنی ترمیم شده
  2. اعمال یک لایه ژل اپوکسی (محصول ERS™400) بر روی پداستال و یا فونداسیون بتنی
  3. دورپیچ نمودن فونداسیون و یا پدستال با استفاده از لایه اول الیاف کربن تک جهته یا دو جهته (محصولات ™UCW و یا ™BCW)
  4. اشباع نمودن الیاف با اعمال مجدد یک لایه ژل اپوکسی
  5. اجرایی لایه های بعدی الیاف کربن مطابق طرح مقاوم سازی ارائه شده
  • اطلاعات فنی محصولات

  • اطلاعات ایمنی محصولات

  • آیین‌نامه‌ها و مراجع

  • گالری تصاویر

  • راهکارهای مرتبط

در صورت نیاز به اطلاعات ایمنی محصولات لطفا از طریق فرم تماس با ما درخواست خود را ثبت نمایید.

  • راهنمای طراحی و ضوابط اجرایی بهسازی ساختمان‌های بتنی با استفاده از مصالح تقویتی FRP (نشریه 345)

    دانلود

  • آینن نامه طراحی سازه‌های بتنی مسلح با FRP – کانادا

    دانلود

  • ترمیم بتن مطابق آیین نامه EN 1504 (تشخیص ، طراحی ، اصول و اجرا)

    دانلود

  • راهنمای ترمیم بتن ACI 546R-04

    دانلود

  • الزامات برای ارزیابی ، ترمیم ، نوسازی سازه‌های بتنی موجود ACI-562-19

    دانلود

پکیج بروشور و کاتالوگ فنی

برای دریافت پکیج بروشور و کاتالوگ فنی راهکار ارائه شده کلیک نمایید.

سوالات متداول

از سامانه LifeShield برای ترمیم چه سازه هایی استفاده می شود؟

برای سازه هایی که در تماس با آب هستند و برای فونداسیون و پدستال های بتنی که دچار خوردگی میلگرد شده اند مناسب است.

کدام گونه آسیب ها در پدستال های بتنی ممکن است رخ دهد؟

در انواع فونداسیون و پدستال‌ها ممکن است آسیب‌هایی نظیر ترک خوردگی در راستای افقی و قائم و ورقه ورقه شدن بتن،جداشدگی بتن و تغییر رنگ و … رخ دهد که می‌تواند دلایل مختلفی همچون باران اسیدی،ارتعاش تجهیزات،دمای بالا و… باشد.

چند نوع ترک در سازه های بتنی داریم؟

دو نوع ترک؛ ترک های سازه ای و ترک های غیر سازه ای.

برای پوشش میلگردهای در تماس با هوا از چه مصالحی استفاده می کنیم؟

از آستر اپوکسی غنی شده با روی EZP
