پوشش ترموپلاستیک انکردار

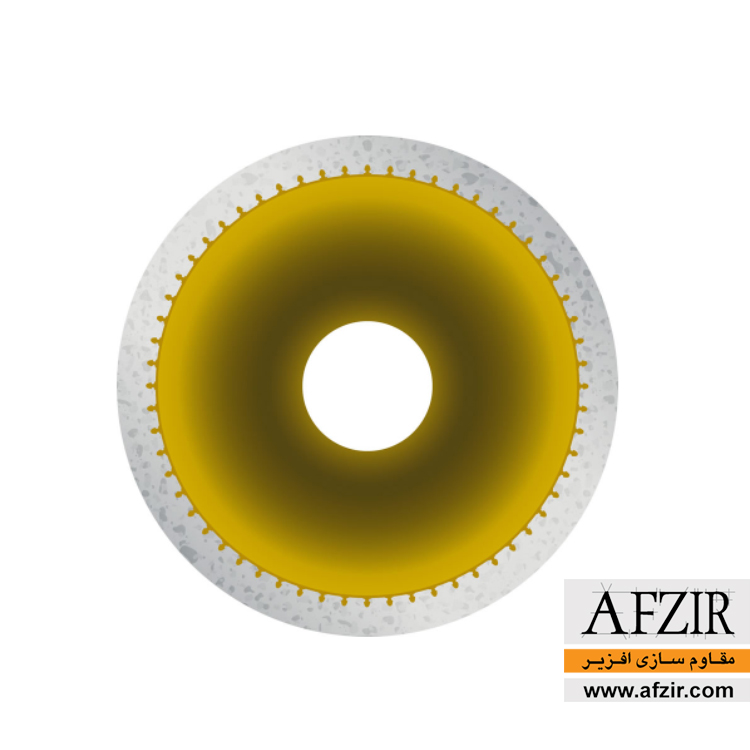

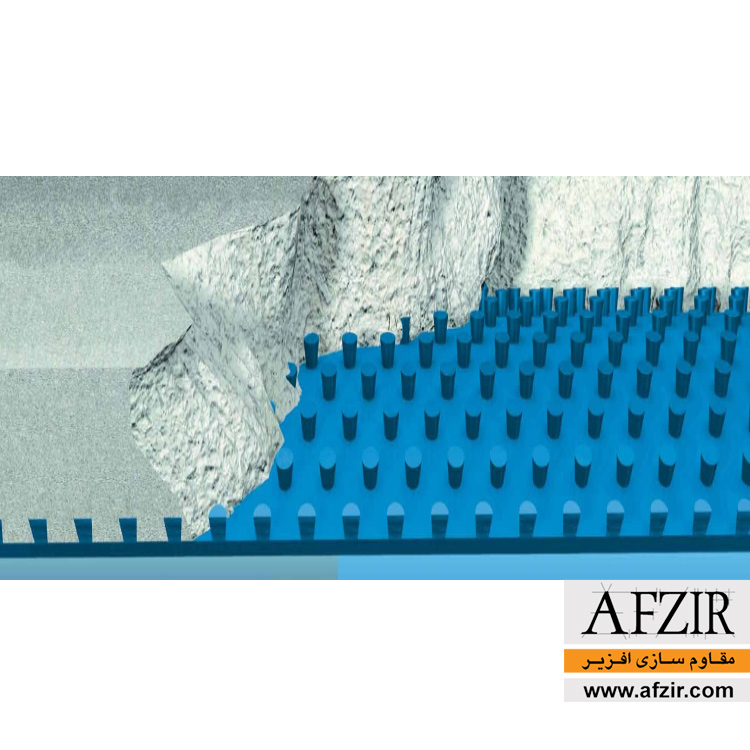

پوشش ترموپلاستیک انکردار (کد ™ATL) سیستمی که با انواع مختلفی از اشکال انکر بصورت ورقه ای و با جنس های ‏متفاوتی از پلیمرها جهت حفاظت از سطوح بتنی در برابر عوامل خورنده ارائه شده است. سیستم ™ATL جهت جلوگیری از ‏خوردگی بتن در شرایط محیطی و نوع کاربری المان بتنی طراحی شده است که با توجه به نوع المان بتنی انواع متفاوتی ‏دارد. این سیستم شامل صفحات پلیمری انکردار هستند که در فاصله چند سانتی متری از سطح اصلی بتن قرار گرفته و ‏پس از بتن ریزی پشت صفحات ترموپلاستیک لاینینگ و خشک شدن بتن به واسطه درگیر شدن انکرها در بتن پوشش ‏ترموپلاستیک لاینینگ بصورت پایدار در سطح نهایی سازه قرار گرفته است. انکرها دارای اشکال متفاوتی هستند. تفاوت ‏این سیستم نسبت به سایر سیستم ها در همین است که عملیات عایق سازی و یا همان حفاظت از سطوح (لاینینگ) پیش ‏از بتن ریزی انجام می شود.‏


توضیحات

جنس این عایق ها میتواند از پلی اتیلن با دانسیته بالا ، پلی پروپلین ، اتیلن کلروتریفلوراید کپلمیر و پلی وینیلا فلوراید باشد. مبنای ترموپلاست لاینینگ انکردار بهره گیری از خواص و مقاومت شیمیایی بالای مواد پلیمری در جهت جلوگیری از نفوذ آب و سایر مواد شیمیایی به بتن برای جلوگیری از خوردگی بتن و آسیب های ناشی از این مواد است.

در ابتدا این روش برای محافظت از سیستم تونل ها و لوله های انتقال فاضلاب ابداع شد که نیاز به محافظت سازه بتنی در برابر عوامل شیمیایی متعدد و خطرناک بود، رفته رفته با افزایش تولیدات و ابداعات دیگر استفاده از این روش برای محافظت از سایر المان های بتنی در برابر عوامل شیمیایی ، آب و سایر مواد خورنده که بشدت به بتن آسیب میزند و طول عمر المان و عمر بهره برداری از المان را کاهش می دهند. در واقع ترموپلاستیک ضعف بتن در برابر عوامل محیطی را پوشش میدهد.

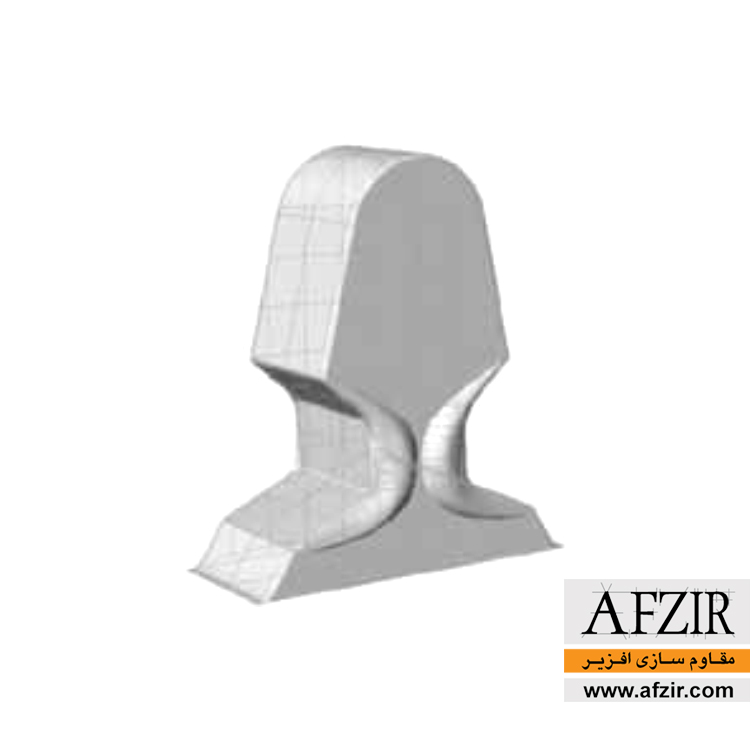

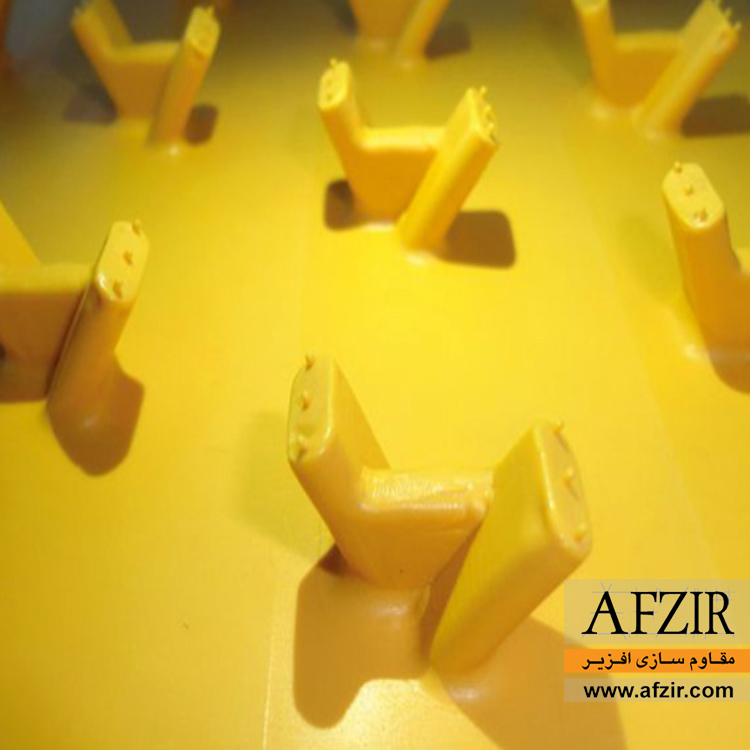

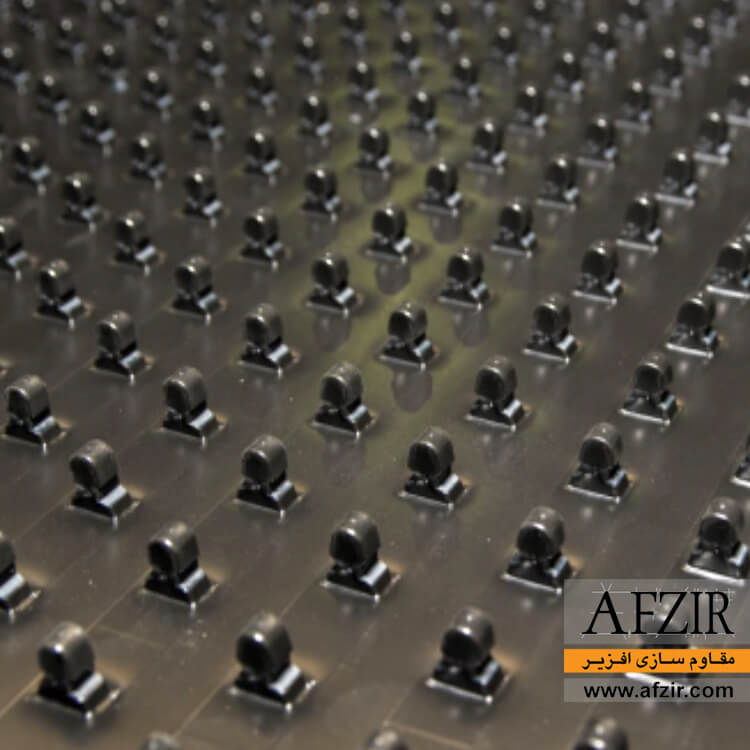

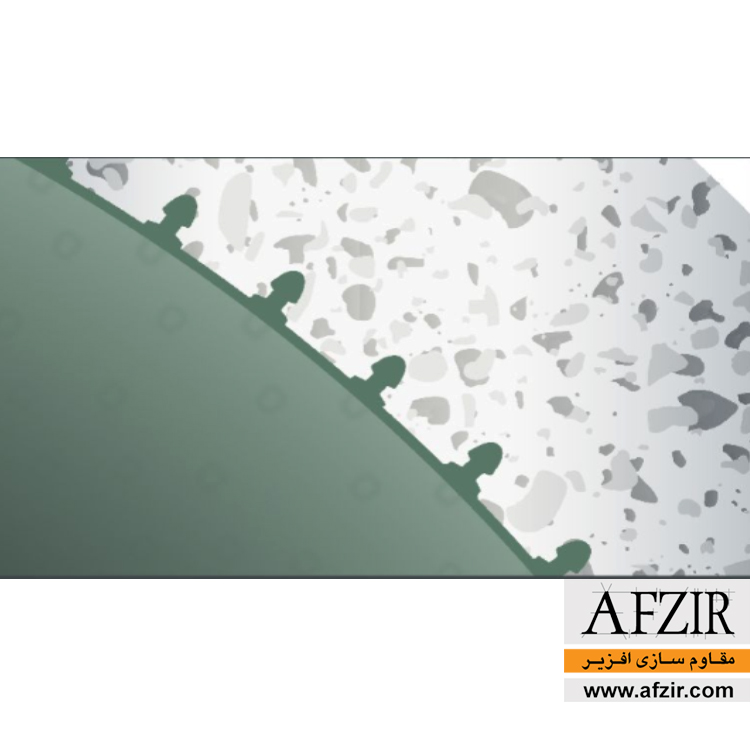

سیستم ترموپلاستیک لاینیگ انکردار دارای اشکال مختلفی از انکر هستند که از جمله اشکال آنها می توان به V شکل ، قارچی شکل، Tشکل و غیره وجود دارد که هدف از نوع اشکال انکر ایجاد یک درگیری و مهار مناسب توسط بتن است که صفحه عایق ترموپلاستیک را پایدار سازد.

ویژگی‌ها


  • جلوگیری از خوردگی
  • جلوگیری از نفوذ آب
  • محافظت در برابر عوامل شیمیایی
  • محافظت در برابر اشعه فرابنفش
  • جلوگیری از نشت مواد داخل محفظه بتنی
  • افزایش طول عمر المان بتن
  • نصب و اجرا پر سرعت
  • قبل از بتن ریزی انجام می شود و لذا وابسته به زمان بتن ریزی نیست
  • پیوستگی مکانیکی قوی با سطوح بتونی
  • عدم انتقال ترکهای ریز و اجتناب پذیر سطوح به پوشش ترمو پلاستیک

کاربردها


  • مخازن بتنی
  • لوله های بتنی
  • دیوارهای حائل
  • دیوارهای بتنی در معرض رطوبت
  • چاه های مرطوب و منهول ها
  • پایه های پلها و سکوهای درون آب
  • مخازن و لوله های فاضلاب
  • تونل

بسته‌بندی


رنگ محصول


  • در رنگهای متفاوتی موجود است

مشخصات فنی و اجرایی

مشخصات فیزیکی
ترموپلاستیک ضخامت(میلیمتر) رنگ محافظت در برابر اشعه فرابنفش
HDPE پلی اتیلن با دانسیته بالا 12-2mm مشکی دارد
PP پلی پروپلین 5-3mm طوسی دارد
PVDF پلی وینیلا فلوراید 4-3mm طبیعی دارد
ECTFE اتیلن کلروتریفلوراید کپلمیر 2.5mm طبیعی دارد
مشخصات مکانیکی
شاخص HDPE PP
چگالی 0.945 0.91
درصد نفوذ آب کمتر از %0.01 0.02%
مقاومت کششی 3500psi 4900psi
مدول الاستیسیته 140Kpsi 210Kpsi
قابلیت اشتعال آرام آرام

مدارک مرتبط

دیتاشیت فنی

دانلود

برگه ایمنی

دانلود

دتایل‌ و نقشه‌ها

دانلود

گالری تصاویر

سوالات متداول

پوشش ترموپلاستیک انکردار چیست؟

پوشش ترموپلاستیک انکردار سیستمی که با انواع مختلفی از اشکال انکرها (ANCHORS) بصورت ورقه ای و با جنس های ‏متفاوتی از پلیمرها جهت حفاظت از سطوح بتنی در برابر عوامل خورنده ارائه شده است.

پوشش ترموپلاستیک انکردار از چه چیزی ساخته شده است؟

این سیستم شامل صفحات پلیمری انکردار است که در فاصله چند سانتی متری از سطح اصلی بتن قرار گرفته و ‏پس از بتن ریزی پشت صفحات ترموپلاستیک لاینینگ و خشک شدن بتن به واسطه درگیر شدن انکرها در بتن پوشش ‏ترموپلاستیک لاینینگ بصورت پایدار در سطح نهایی سازه قرار گرفته است.

پوشش ترموپلاستیک انکردار چه تفاوتی با دیگر پوشش ها دارد؟

تفاوت ‏سازوکار این پوشش ها نسبت به سایر پوشش ها در این است که عملیات عایق سازی و یا همان حفاظت از سطوح (لاینینگ) پیش ‏از بتن ریزی انجام می شود.

جنس این عایق ها از چیست؟

جنس این عایق ها می تواند از پلی اتیلن با دانسیته بالا، پلی پروپلین، اتیلن کلروتریفلوراید و پلی وینیلا فلوراید باشد.

انکرها (Anchors) در سازوکار ترموپلاستیک لاینیگ انکردار چه مشخصات فیزیکی دارند؟

سیستم ترموپلاستیک لاینیگ انکردار دارای اشکال مختلفی از انکر هستند که از جمله اشکال آنها می توان به V شکل، قارچی شکل، Tشکل و... اشاره کرد. هدف انکرها (anchors) ایجاد یک درگیری و مهار مناسب توسط بتن است که صفحه عایق ترموپلاستیک را پایدار سازد.
