الیاف آرامید AFRP

آروماتیک پلی‌آمید یا به اختصار آرامید (کد ™UAW) اولین بار در اوایل دهه 1960 میلادی توسط شرکت دوپونت و با نام تجاری نومکس معرفی شد. مشخصه اصلی این محصول مقاومت بالا در مقابل گرما بسیار بود. از این محصول در تهیه پوشاک حفاظتی، تصفیه هوا، عایق حرارتی و الکتریکی و به عنوان جایگزینی برای پنبه نسوز استفاده می‌شد. مدیر تحقیق و توسعه وقت شرکت دوپونت بر روی نومکس، دکتر ویلفرد سوینی، دانشمند اسکاتلندی، بودند.

تحقیقات بیشتر بر روی آرامیدها در شرکت دوپونت توسط شیمیدان آمریکایی لهستانی، استفانی کولک، منجر به ساخت پاراآرامید کولار در سال 1973 میلادی شد. در حال حاضر الیاف آرامید با نام تجاری کولار در صنعت شناخته می‌شود. همچنین به نام الیاف AFRP نیز شناخته می‌شود.

به طور کلی تعریف تجاری آرامید به شرح زیر است: محصولی که در آن ماده فیبری شکل می‌گیرد که زنجیره بلندی از پلی‌آمید سینتتیک که حداقل 85% پیوندهای آرامید مستقیماً به دو حلقه آروماتیک، متصل شده باشند.

الیاف آرامید در انواع گوناگونی وجود دارند.

  • فیبر
  • فیبر خرد شده
  • پودر
  • خمیر

توضیحات

امروزه الیاف کولار مختلفی در صنعت مورد استفاده قرار می‌گیرند. به عنوان نمونه کولار 49 جهت تقویت و تسلیح بتن استفاده می‌شود (GPa120E= و MPa3500 2700 σ_u= و %7/2 0/2=ε_u). کولار 29 نیز که مدول یانگ نصف کولار 49 دارد و در عوض ازدیاد طول دو برابر آن دارد، برای کاربردهایی که نیاز است در مقابل ضربهه مقاومت بسیار بالایی داشته باشند (مثل جلیقه ضد گلوله)، مورد استفاده قرار می‌گیرند.

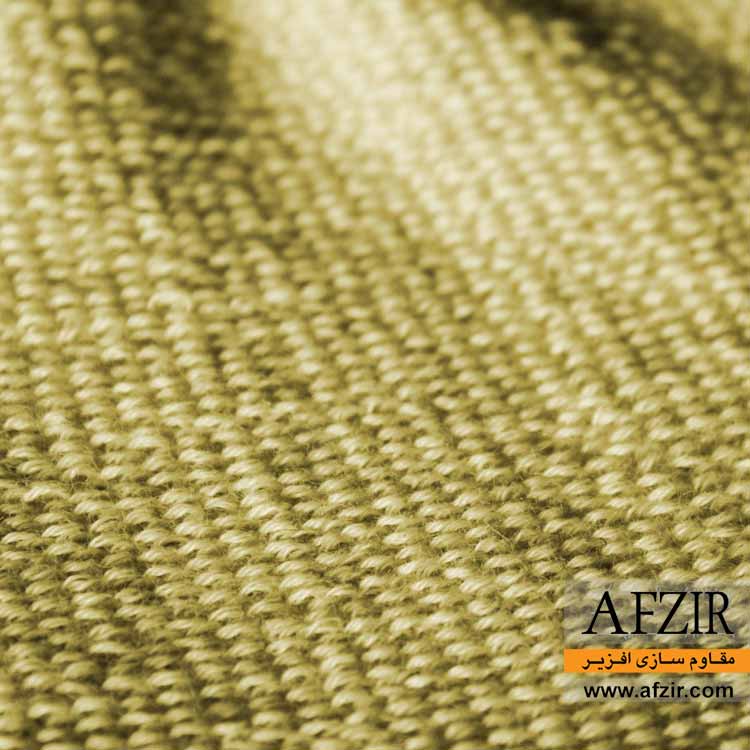

الیاف کولار سبکتر از الیاف کربن و الیاف شیشه بوده و بیشترین مقدار مقاومت کششی نسبت به وزن را در میان آنها داراست. فیبر این الیاف تقریبا 43 درصد سبکتر از الیاف شیشه و 20 درصد سبکتر از الیاف کربن می‌باشد. وزن مخصوص کم و مقاومت کششی بالای این الیاف، سبب تشکیل یک ساختار چقرمه و مقاوم به ضربه با سفتی حدود نصف الیاف کربن می‌شود. جلیقه ضد گلوله از موفقیت آمیزترین کاربردهای الیاف آرامید می‌باشد.

مقاومت کششی الیاف کولار تقریبا 55 درصد مقاومت کششی الیاف شیشه ای و مقاومت برشی آن 180 درصد الیاف شیشه ای می‌باشد. مقاومت کششی الیاف کولار، همچنین 10 درصد از مقاومت فیبر کربنی کمتر است. الیاف آرامید اگرچه رفتاری الاستیک تحت نیروهای کششی دارند، اما تحت بارهایی فشاری رفتاری غیرخطی دارند و در کرنش فشاری 3 تا 0.55 درصد، به نقطه تسلیم می‌رسند.

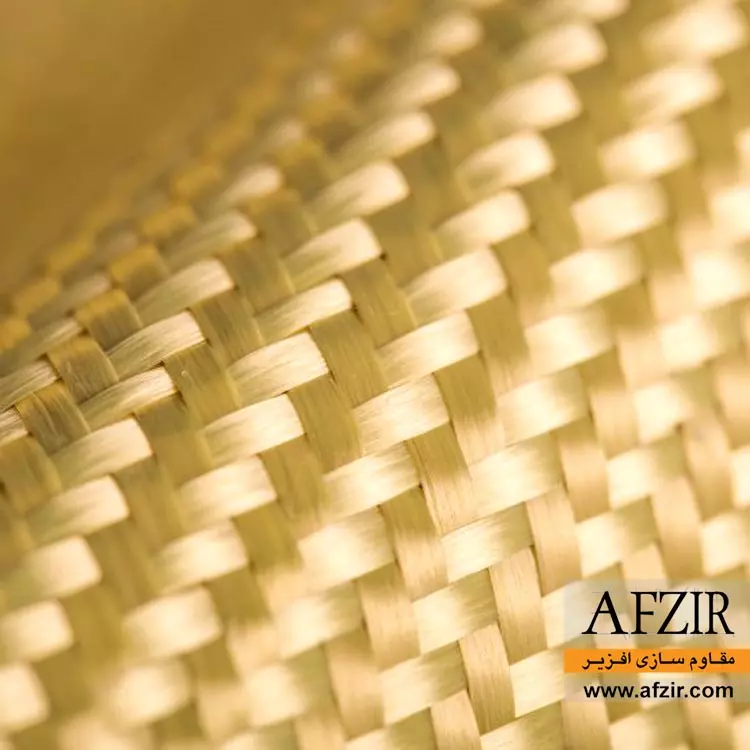

پلیمر کولار خصوصیاتی نظیر نقطه ذوب بالا، پایداری حرارتی عالی، مقاومت در برابر شعله و غیر قابل حل بودن در بسیاری ازحلال‌های آلی دارند.

نور ماورای بنفش UV سبب تخریب الیاف آرامید می‌گردد. میزان این تخریب بستگی به ضخامت فیبر کولار دارد، زیرا الیاف کولار نقش خود حفاظ داشته و تخریب لایه های رویی از تخریب لایه های زیرین جلوگیری می‌کند. این مشکل در سازه های کامپوزیتی حایز اهمیت کمتری است. زیرا ماتریس یا رزین کامپوزیت تا حدودی نقشش محافظت از الیاف را ایفا می‌کند. همچنین با افزودن مواد جاذبUV  به رزین، مشکل فوق تا حد زیادی کاهش می‌یابد.

از نقطه نظر مقاومت شیمیایی نیز بیشتر حلال های آلی تاثیر کمی بر الیاف کولار داشته و اکثر محلول‌های آبی نمک‌ها بر آن تاثیر ندارند. اما اسیدهای قوی و بازها در دمای بالا و یا در غلظت‌های زیاد بر الیاف کولار اثر می‌گذارند.

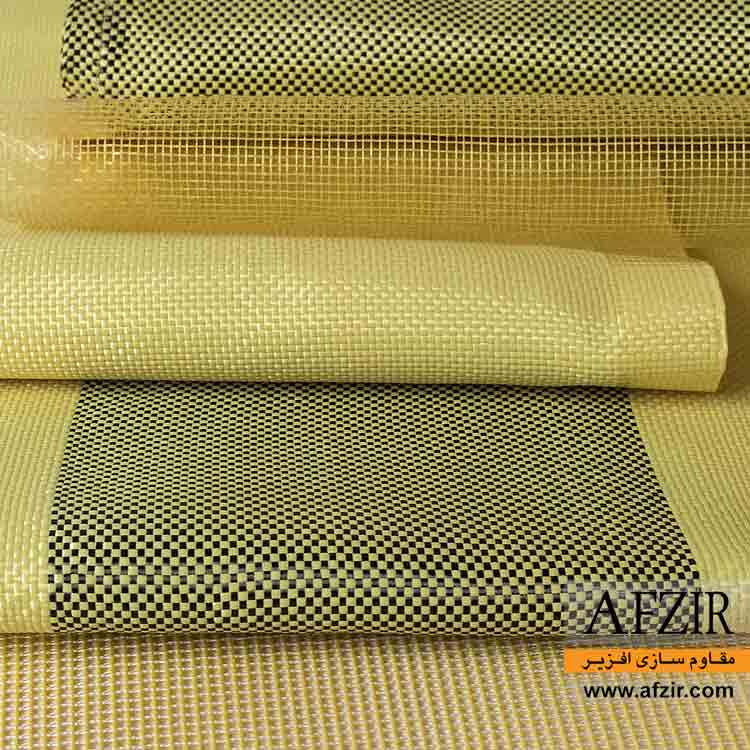

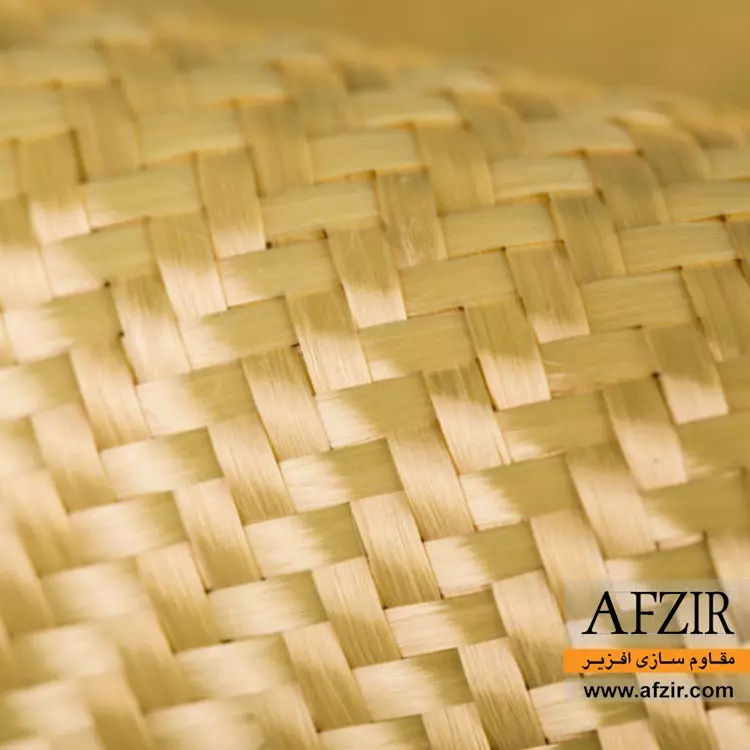

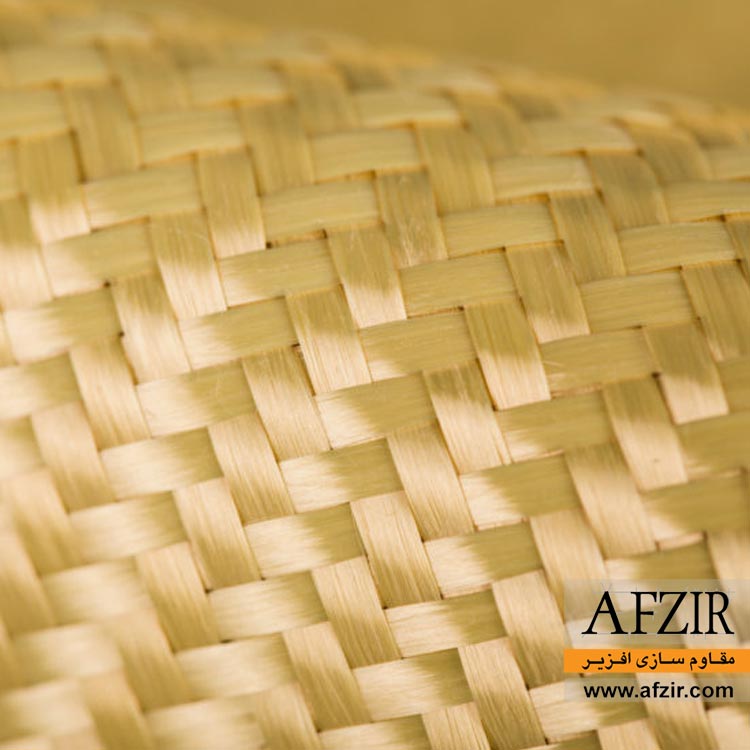

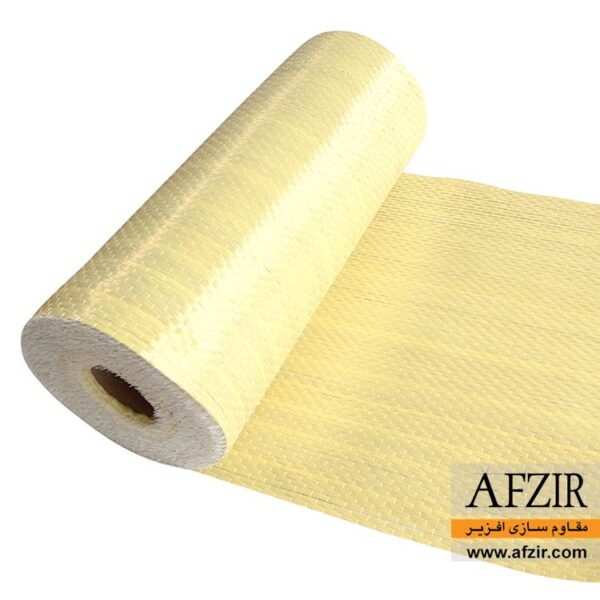

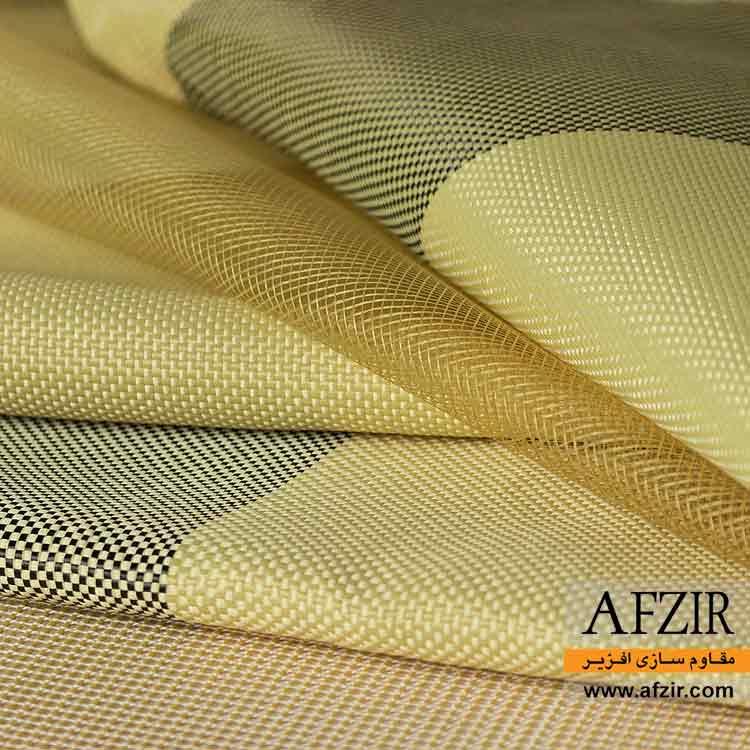

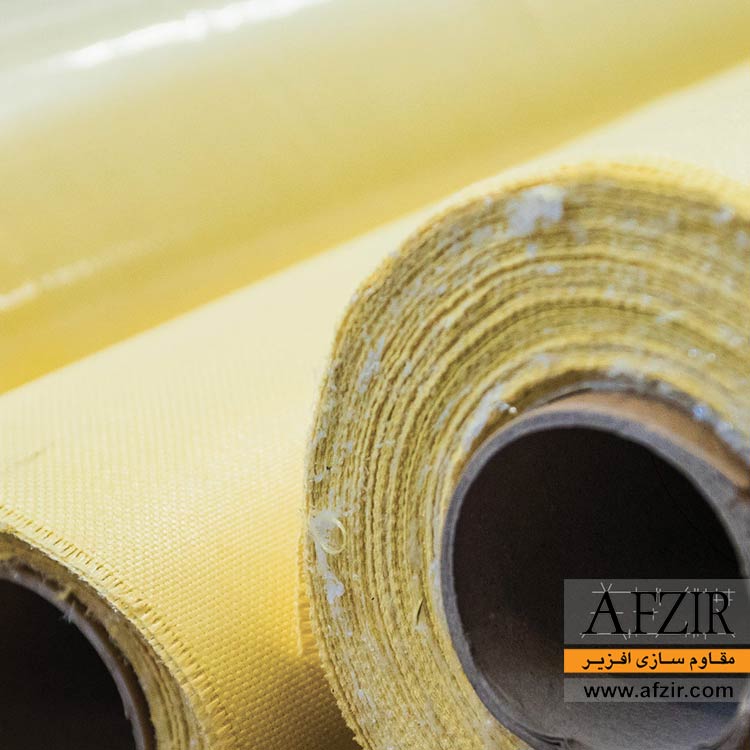

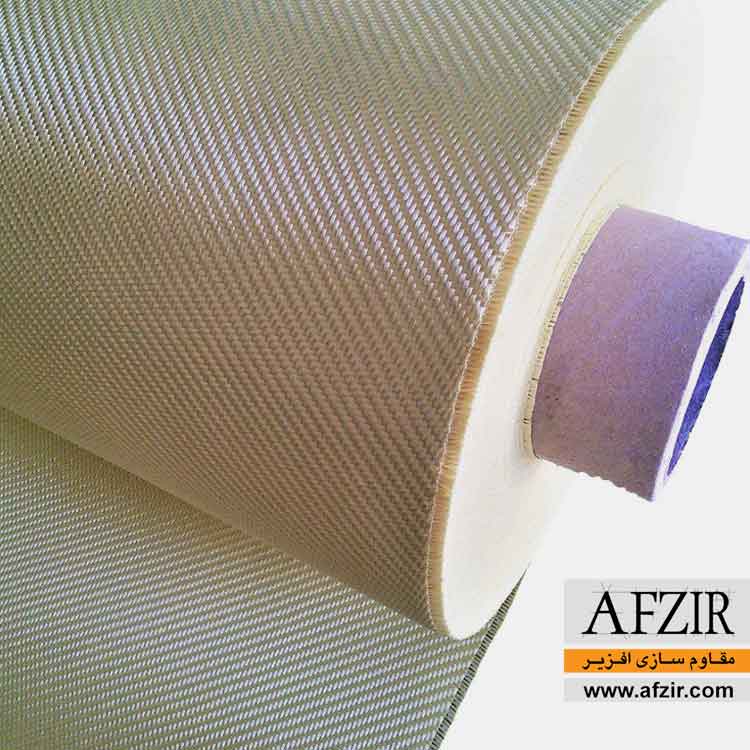

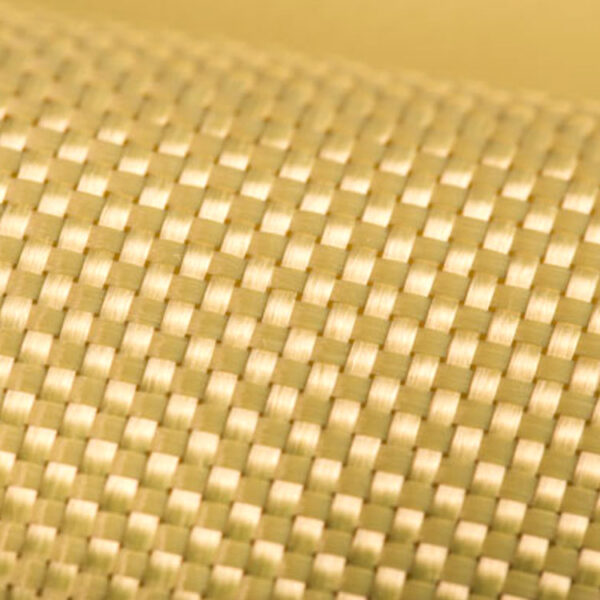

الیاف آرامید و کولار رنگ زرد مات داشته و مشابه الیاف کربن و شیشه مورد استفاده در کامپوزیت ها در اشکال مختلف مانند نخ، رشته الیاف نتابیده، پارچه، الیاف کوتاه و غیره وجود دارند توسط شرکت افزیر در بازار ایران عرضه می شوند. لازم به ذکر است که برش الیاف آرامید با وسایل برش معمولی به سختی انجام می شودد و به وسایل برشی مخصوصی احتیاج است.

در مورد بازار فروش الیاف کولار و قیمت الیاف کولار نیز در کشور ایران می‌توان به این نکته اشاره کرد که قیمت الیاف آرامید بالا بوده و ترجیحا در ساخت مصالحی نظیر جلیقه ضد گلوله بجای عملیات مقاوم سازی ساختمان استفاده می‌گردد.

الیاف آرامید
الیاف آرامید

الیاف کربن آرامید

الیاف کربن آرامید afrp
الیاف کربن آرامید afrp

انواع محصولات آرامید

آرامیدها خود به دو نوع اصلی پاراآرامید (PPPT) و متاآرامید (PMPI) تقسیم می‌شوند. همانطور که در شکل 1 و شکل 2 مشاهده می‌شود، ساختار مولکولی این دو محصول با یکدیگر تفاوت دارد و باعث بوجود آمدن تفاوت‌هایی در خصوصیات آن‌ها می‌شود.

ساختار مولکولی پاراآرامید
ساختار مولکولی پاراآرامید
ساختار مولکولی متاآرامید
ساختار مولکولی متاآرامید

ساختارهای مولکولی دیگری نظیر آنچه در شکل 3 آمده است، وجود دارد. به طور کلی در کلیه ساختارهای مولکولیکه تا به حال از آرامیدها بوجود آمده است، به شرح جدول 1 است.

ساختار مولکولی ODA/PPPT
ساختار مولکولی ODA/PPPT

اما به طور کلی پاراآرامیدها شامل کولار، تواران، ونیولون، آرنکا می‌شود. متاآرامیدها نیز شامل نومکس، فنیلون، کنکس، تیجین‌کنکس، KM-21، دورت و اپییل می‌باشند. مهمترین نوع ODA/PPPT نیز تکنورا می‌باشد.

کاربردهای آرامید

با توجه به خصوصیات مناسب انواع الیاف آرامید، این الیاف امروزه کاربردهای فراوانی در صنعت دارند.در ادامه به برخی از مهمترین کاربردهای آن‌ها به تفکیک محصول اشاره شده است.

نومکس

به علت قابلیت بالای آن در مقابل حرارت از نومکس در لباس‌های آتشنشانی و لباس راننده‌های مسابقات اتومبیل سواری و خودروهای آن ها استفاده می‌شود (شکل 4). کلاه‌های آتشنشانی یکی از پر طرفدارترین کاربردهای نومکس است. زیرا می‌تواند به خوبی صورت آتشنشان را در مقابل حریق حفظ نماید.

کلاه آتش نشانی
کلاه آتش نشانی
لباس آتش نشانی
لباس آتش نشانی

رانندگان مسابقات اتومبیل سواری هم برای حفاظت از آتش‌سوزی احتمالی باید لباس‌های ضد آتش‌سوزی بر تن کنند (شکل 5). این لباس‌ها شامل بالاکاوا (شکل 6)، جوراب، کفش مخصوص و پوشش بدنی می‌باشد.

آتش سوزی در مسابقه اتومبیل رانی
آتش سوزی در مسابقه اتومبیل رانی
بالاکاوا
بالاکاوا

علاوه بر موارد فوق خلبان‌های نظامی هم از پوشش‌های نومکس استفاده می‌کنند. همچنین نومکس در بلندگوها هم استفاده می‌شود.

کولار

امروزه کولار به علت ساختار مولکولی خاص کولار و مقاومت بالای آن در مقابل ضربه و خاصیت انتقال حرارت پایین آن، تبدیل به یکی از محصولات استراتژیک شده است.

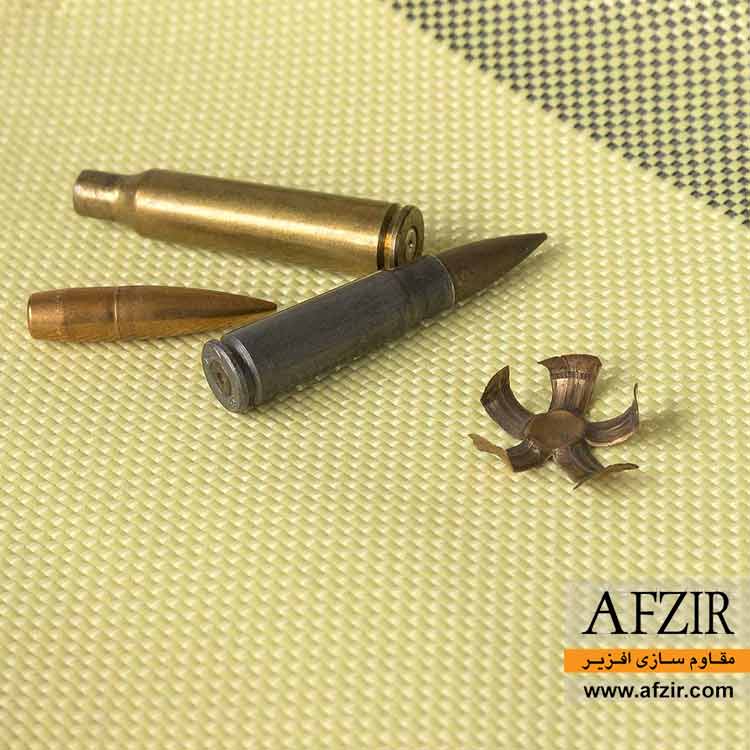

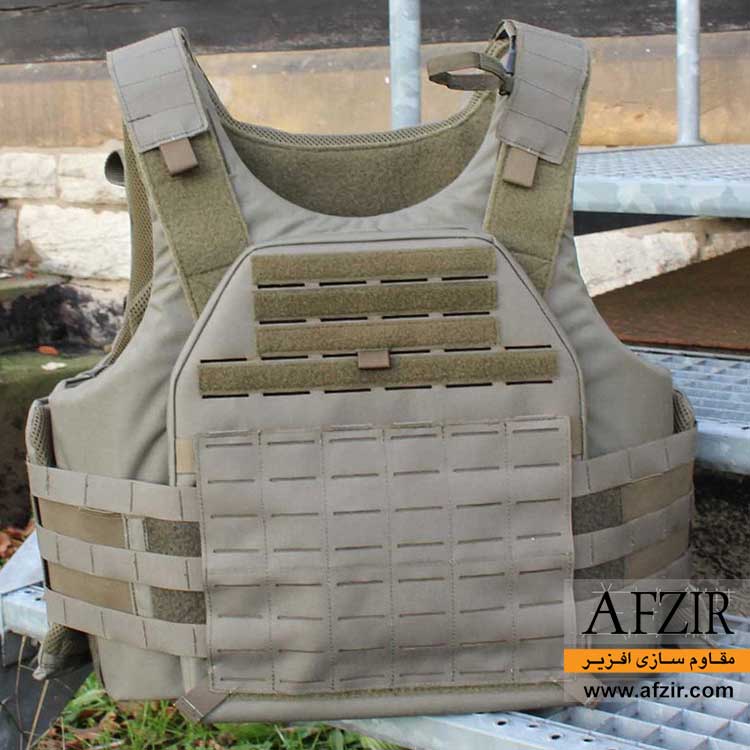

از این محصول در فرایندهای سرمازایی استفاده می‌شود (به علت خاصیت انتقال حرارت پایین آن). همچنین در ساخت پوشش‌های ضد گلوله نظامی از قبیل کلاه نظامی، ماسک صورت ضد گلوله و جلیقه ضد گلوله استفاده می‌شود. همچنین در ساخت خودروهای زرهی نظامی هم از این محصول استفاده می‌شود. از دیگر استفاده‌های کولار می‌توان به کاربرد آن در قسمت‌های حیاتی ناو هواپیمابر، لباس افسران پلیس و نگهبانان امنیتی و سازه‌های عمرانی حساس، استفاده می‌شود.. دستکش‌ها و جلیقه‌ها و انواع دیگر لباس‌های کار برای جلوگیری از سایش، برش و گرما، استفاده می‌شود.

از کولار در ورزش هم استفاده می‌شود. از این محصول برای ساخت لباس موتورسواران، مخصوصا در قسمت آرنج و شانه‌ها استفاده می‌شود. در شمشیر بازی هم از کولار برای ساخت جلیقه و ماسک و شلوار استفاده می‌کنند. کفش‌های ورزشی هم یکی دیگر از موارد استفاده کولار است. در گاوبازی و بازوبندها و زانو بندهایی اسکیت بازی هم از پوشش کولار استفاده می‌شود. در ساخت برخی تجهیزات ورزشی نظیر لاستیک دوچرخه، زه کمان در تیراندازی، پاراگلایدر، قایق و راکت‌های تنیسس نیز کولار کاربرد دارد.

پوسته طبل
پوسته طبل

از دیگر موارد استفاده کولار در موسیقی و تجهیزات صوتی است. به علت مشخصات صوتی خوب کولار، از آن در تولید بلندگوهای صوتی استفاده می‌شود. همچنین در تولید کمان و پوسته طبل و نی می‌توان از کولار استفاده نمود.

از دیگر استفاده‌های کولار، در ماهیتابه‌ها، طناب، کابل، غلاف، تولید برق، ساخت و ساز، ترمز، تلفن‌های همراه هوشمند، توربین‌های بادی و دریایی است.

تکنورا

تکنورا در مواردی که نیازمند مقاومت شیمیایی یا فیزیکی بالا است، کاربرد دارد.به عنوان نمونه می‌توان به موارد زیر اشاره نمود:

  • شلنگ‌های توربو
  • شلنگ‌های فشار بالا
  • لاستیک‌های مسلح شده
  • کابل‌های فیبر نوری
  • ریسمان‌ها و کابل‌ها
  • قایق‌های بادبانی
  • صفحه طبل

در حال حاضر نیز تحقیقات فراوانی بر روی اثر الیاف آرامید بر روی مواد مختلف نظیر بتن، فولاد، مواد پلیمری و غیره در حال انجام است که این موضوع نشان می‌دهد کاربرد این الیاف روز به روز در صنایع مختلف در حال بیشتر شدن است.

برای مطالعه بیشتر در این مورد می‌توان به م راجع زیر مراجعه نمود:

  • José M. García, Félix C. García, Felipe Serna, José L. de la Peña, High-performance aromatic polyamides, Progress in Polymer Science, Volume 35, Issue 5, May 2010, Pages 623-686, ISSN 0079-6700, http://dx.doi.org/10.1016/j.progpolymsci.2009.09.002
  • Jahan, Ishrat., Aramid Fiber, Presentation of textile engineering of Green University of Bangladesh

ویژگی‌ها


  • نسبت ظرفیت کششی و مدول به وزن الیاف کولار بسیار عالی می‌باشد.
  • مقاومت الیاف کولار در مقابل ضربه بسیار بالاست.
  • مقاومت در برابر خستگی الیاف کولار خوب است.
  • مقاومت در مقابل شکست ناشی از وارفتگی الیاف آرامید بسیار خوب است.
  • مقاومت این الیاف در مقابل اسیدها و بازها خوب است.
  • در مقابل شکست ناشی ازخزش مقاومت الیاف کولار بسیار عالی است.الیاف کولار نسبت به شکاف و ترک حساس نبوده و مقاومت بالایی دارند.
  • الیاف کولار در مقابل حلال‌های آلی شبیه مواد سوختی و نرم کنندها مقاوم هستند.
  • اتلاف انرژی ارتعاشی و میرا کردن ارتعاشات در الیاف آرامید خوب است.
  • الیاف کولار قابلیت کاربرد مدام تا دمای 180 سانتیگراد را دارند.
  • در صورت آتش سوزی، الیاف کولار خواص خود خاموش کنی با پخش دود کم را دارا می‌باشند.

کاربردها

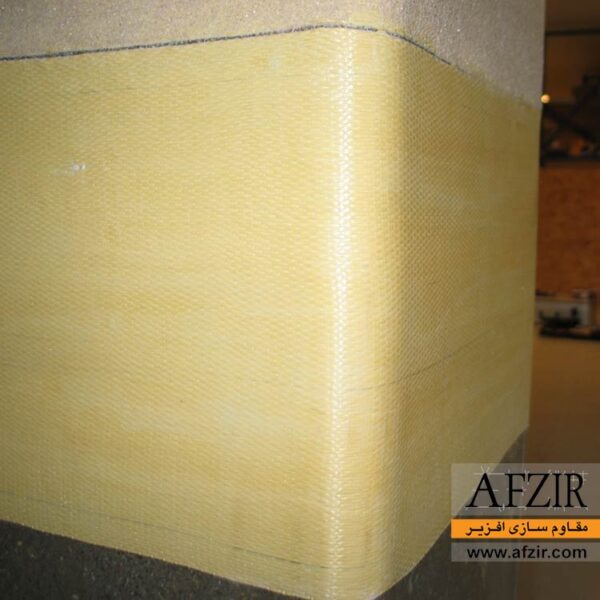

  • تقویت و تسلیح بتن
  • ساخت پوشش‌های ضد گلوله نظامی
  • ساخت خودروهای زرهی نظامی
  • لباس افسران پلیس و نگهبانان امنیتی
  • لباس‌های آتشنشانی
  • لباس راننده‌های مسابقات اتومبیل سواری
  • کلاه‌های آتشنشانی

بسته‌بندی


——-

رنگ محصول


  • زرد مات

مشخصات فنی و اجرایی

مدارک مرتبط

دیتاشیت فنی

دانلود

برگه ایمنی

دانلود

دتایل‌ و نقشه‌ها

دانلود

گالری تصاویر

مقالات مرتبط

مقاوم سازی و بهسازی لرزه ای

19 روش مقاوم سازی ساختمان‌های بتنی و فولادی

مقاوم سازی ساختمان: انواع راهکارها و روش‌ها نیاز گسترده و روز افزون جامعه به ساختمان و مسکن، ضرورت استفاده از…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

سازه ضد انفجار

در اﺛﺮ ﺗﻤﺎم اﻧﻔﺠﺎرﻫﺎ ﻣﻮجی از ﻫﻮا آزاد می‌ﺷﻮد ﻛﻪ ﺑﻪ ﻧﺎم ﻣﻮج ﺿﺮﺑﻪ ای ﺷﻨﺎﺧﺘﻪ می‌ﺷﻮد. اﻳﻦ ﻣﻮج ﻫﻮای…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

اف آر پی چیست ؟ (تاریخچه، معرفی و کاربردها)

FRP چیست ؟ FRP‏ یک محصول کامپوزیتی از الیاف‌هایی مثل کربن، شیشه، آرامید و بازالت و ماتریس‌هایی مثل اپوکسی، ونیل…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

روش های مقاوم سازی ساختمان

در سال‌های اخیر با توجه به زمین لرزها های بزرگ رخ‌داده در سراسر جهان مانند زلزله شیلی 1960،کوبه 1995 باعث…

اطلاعات بیشتر

سوالات متداول

الیاف آرامید چیست ؟

الیاف آرامید، نوعی الیاف مصنوعی ساخته شده از پلی آمیدهای معطر هستند. الیاف آرامید، اولین الیاف آلی با استحکام ‏کششی و مدول کافی بود که در کامپوزیت‌‌های پیشرفته استفاده شد. این الیاف در برابر حرارت و دمای بالا بسیار مقاوم ‏هستند. علاوه بر این مقاومت کششی آنها تقریبا پنج برابر بیشتر از فولاد است. در عین حال از وزن بسیار پایین نیز ‏بخوردار است. بدین منظور در کاربردهای مختلفی آز ان استفاده می‌شود.‏

الیاف آرامید در مقایسه با الیاف کربن چگونه است؟

تفاوت اصلی الیاف کربن با الیاف آرامید این است ک فیبر آرامید سخت است ولی فیبر کربن شکننده است. علاوه بر این ‏فیبر کربن نسبت به آرامید از استحکام بالاتری برخوردار است.‏

الیاف آرامید در مقایسه با الیاف شیشه چگونه است؟

استحکام کششی الیاف آرامید تقریبا مشابه استحکام کششی الیاف شیشه است. اما مدول الیاف آرامید، می‌تواند حدودا دو ‏برابر بیشتر از الیاف شیشه باشد. علاوه بر این، الیاف شیشه نسبت به الیاف آرامید سنگین وزن‌تر است. به طوری که برای ‏بدست اوردن مقاومتی برابر با مقاومت الیاف شیشه، می‌توان از نصف الیاف آرامید برای بدست اوردن مقاومت نمونه الیاف ‏شیشه استفاده نمود.‏

نام‌های مختلف تجاری الیاف آرامید چیست؟

الیاف آرامید با نام‌های تجاری مختلف موجود است. نام‌های تجاری مختلف الیاف آرامید عبارتند از: ‏Kevlar، ‏Technora، ‏Tawron، ‏Nomex‏ و...‏

انواع مختلف الیاف آرامید کدام‌ است؟

الیاف آرامید در دو نوع مختلف متا آرامید و پارا آرامید موجود هستند. الیاف متا آرامید از مقاومت حرارتی، شیمیایی و ‏تشعشعی عالی برخوردار هستند. بدین منظور از متا آرامیدها، در منسوجات مقاوم در برابر آتش استفاده می‌شود. الیاف ‏پاراآرامید، از استحکام بالاتری نسبت به الیاف متا آرامید برخوردار است. بدین منظور از پاراآمیدها در تقویت سازه‌های ‏عمرانی استفاده می‌شود.‏

مزیت‌های الیاف آرامید چیست؟

الیاف آرامید از ویژگی‌های خوبی چون استحکام بالا، مقاومت خوب در برابر سایش، مقاومت خوب در برابر حلال‌‌های آلی، ‏نارسانا، بدون نقطه ذوب، قابلیت اشتعال کم، یکپارچگی خوب در دمای بالا، مدول یانگ بالا و... برخوردار است.‏

معایب الیاف آرامید چیست؟

از معایب الیاف آرامید، می‌توان به جذب کم رطوبت، چسندگی کم با رزین‌ها، حساس به اشعه ماوراء بنفش و اسیدها، ‏هزینه نسبتا بالا و... اشاره نمود.‏

الیاف آرامید چه کاربری‌هایی دارند؟

الیاف آرامید، معمولاً به عنوان الیاف تقویت کننده برای کامپوزیت‌های زمینه پلیمری استفاده می‌شود. از دیگر کاربردهای ‏الیاف آرامید می‌توان به ساخت پوشاک حفاظتی، بادبان‌ها، قطعات خودروها، قطعات بدنه هواپیما، بدنه قایق، کابل‌های فیبر ‏نوری و الکترومکانیکی، کاربردهای نظامی، هوا فضا، کاربردهای حفاظتی بالستیک مثل جلیقه‌های ضد گلوله و... اشاره نمود. ‏

الیاف آرامید با چه رزین‌هایی به کار می‌رود؟

الیاف آرامید با رزین اپوکسی، رزین وینیل استر و رزین پلی‌استر ایزوفتالیک سازگار است. اما بهترین چسبندگی و بهترین ‏عملکرد را رزین اپوکسی ارائه می‌دهد.‏
