آند فدا شونده روی

آند فدا شونده روی، نوعی محافظ فلزهای سازه‌ایی محسوب می‌شود که با فدا نمودن خود، از آسیب دیدن و یا خورده شدن فلزهای موجود در هر نوع ساختار، جلوگیری می‌کند. آند فدا شونده روی، فلزی بسیار فعال است که  از پتانسیل کاهشی بسیار پایینی برخوردار است و در صورتی که فولاد یا فلز مصرفی در ساختار موردنظر، از پتانسیل کاهشی بالاتری از فلز روی برخوردار باشد، آند فداشونده روی  با استفاده از حفاظت کاتدی، از خوردگی‌ ناشی از اکسیدشدگی فلز اصلی، جلوگیری می‌کند. بدین منظور، سازه یا ساختار تجهیز شده به این آند فدا شونده، می‌تواند به مراتب عمر مفید بالاتری را ارائه دهد. رایج‌ترین کاربرد آند فدا شونده روی را می‌توان در مخازن، لوله‌ها، اسکله‌ها، پی‌های گسترده سازه‌های عظیم و… مشاهده نمود. آند فدا شونده روی، در کاربردهای مربوط به آب‌های شور (آب دریا) بسیار موثرند.


توضیحات

آند فدا شونده روی، از یک هسته فلزی از جنس روی ساخته می‌شود. این آند گالوانیکی، می‌تواند از فلزهای سازه‌ایی و مهم موجود در ساختار شما در برابر آسیب‌های ناشی از اکسید شدگی از جمله خورده شدگی، حفاظت کند. خواص حفاظتی آند فدا شونده روی، از پتانسیل کاهشی شدیدا منفی آن نشات می‌گیرد. هنگامی که آند فدا شونده روی در همسایگی فلزی با پتانسیل کاهشی بالاتر قرار می‌گیرد، آن فلز را به کاتد تبدیل کرده و با استفاده از سیستم جریان، عوامل اکسیدکننده را از طریق الکترون‌ها به خود منتقل می‌کند و به جای فلز اصلی مصرفی مهم در ساختار موردنظر، خورده می‌شود. بر این اساس، فلزها و یا فولادهای مصرفی در ساختار یا سازه تجهیز شده به آند فدا شونده روی، می‌توانند سالیان سال، مشخصات مکانیکی خود را حفظ کنند و بهترین عملکرد را ارائه دهند. بنابراین، این نوع از ساختارها به مراتب از طول عمر مفید بالاتری نسبت به سازه‌های معمولی برخوردار هستند.  آند فدا شونده روی، در کاربردهای آب‌ شور یا همان آب‌های دریایی بسیار موثر است. اما در صورت قرارگیری در معرض آب‌های شیرین، به سرعت ویژگی حفاظتی خود را به دلیل مسدود شدن جریان با لایه هیدروکسید، از دست می‌دهد. بدین منظور، آندهای فدا شونده در دو نوع زیر ساخته می‌شوند :

آند فدا شونده روی ساخته شده از آلیاژ نوع 1 : این نوع از آند فدا شونده، از ترکیبات و آلیاژهایی بهره‌مند است که به منظور به کارگیری در آب‌های شور (آب دریا) فرموله شده‌اند. بدین منظور به طور گسترده، کاربرد این دسته آند قربانی شونده را می‌توان در مخازن، لوله‌ها، اسکله‌ها، شناورها و دیگر کاربردهای دریایی، مشاهده نمود.

آند فدا شونده روی ساخته شده از آلیاژ نوع 2 : این دسته آند قربانی شونده، از آلیاژهای استانداردی تعبیه شده است که می‌تواند در آب‌های شیرین و سازه‌های مدفون در خاک، به طور موثر عمل کند. این دسته از آند می‌تواند با پشت بند و یا بدون پشت بند به کار گرفته شود.

مواد تشکیل دهنده (%) آلیاژ نوع 1 (Tyoe I) آلیاژ نوع 2 (Tyoe II)
آلومینیوم 0.1-0.5 Max 0.005
کادمیوم 0.025-0.07 Max 0.003
آهن Max 0.005 Max 0.0014
سرب Max 0.006 Max 0.003
مس Max 0.005 Max 0.002
دیگر مواد Max 0.1
روی باقی مانده باقی مانده

 قیمت آند فداشونده روی

در آند فدا شونده روی، جرم و ابعاد دو عامل بسیار موثر در عملکرد، محسوب می‌شوند. هرچه جرم آند فدا شونده روی بیشتر در نظر گرفته شود، بدیهی است که دیرتر نیز تخلیه یا به عبارتی خورده می‌شود. بدین منظور، قبل از تهیه آند فداشونده روی، ابتدا باید جرم و ابعاد آن طبق هدف موردنظر، تعیین و نسبت به آن تهیه شود. قیمت آند فدا شونده روی، بسته به ابعاد، درصد خلوص، وزن، حضور یا عدم حضور پشت بند، نوع آلیاژ و… متغییر است. علاوه بر این نوسانات اقتصادی موجود در بازار نیز، یکی از عوامل به شدت موثر در تعیین قیمت آند فدا شونده روی، محسوب می‌شود. بدین منظور، پیشنهاد می‌گردد تا جهت کسب اطلاعات بیشتر از محصول و یا جهت استعلام گیری دقیق و به روز از قیمت آند فدا شونده روی یا دیگر محصولات مقاوم‌سازی، با کارشناسان ما در افزیر از طریق راه‌های ارتباطی مندرج در سایت افزیر، تماس حاصل فرمایید.

ویژگی‌ها


  • نیازی به منبع تغزیه خارجی ندارد.
  • سهولت در نصب
  • ولتاژ پایین
  • کاهش هزینه های تعمیر و نگه‌داری
  • به طور یکنواخت خورده می‌شود.
  • طول عمر مفید بالا
  • جلوگیری از خورده شدگی آرماتورهای فولادی یا دیگر المان‌های فلزی مهم

کاربردها


  • اسکله‌ها
  • مخازن
  • لوله‌ها
  • سازه‌های مدفون در خاک
  • در سازه‌های پس یا پیش تنیده
  • سازه هایی که درمعرض کلرید هستند.
  • تقویت آرماتور هایی که دچار خوردگی شده اند.

بسته‌بندی


  • 30 عدد در هر بسته

رنگ محصول


مشخصات فنی و اجرایی

مشخصات مکانیکی
مشخصات نمونه 8160CP نمونه 8105CP نمونه 8065CP
رنگ نارنجی آبی سبز
بسته بندی(لایه ای/بسته) 24 24 30
وزن کل آند 370g 340g 240g
فلز روی ASTM B418, Type II ASTM B418, Type II ASTM B418, Type II
فلز روی سطح 279cm2 258cm2 133cm2
سطح خارجی 258cm2 258cm2 215cm2
وزن فلز روی 160g 105g 65g
راهنمای کارفرمایان

آند فدا شونده از جمله پوشش های حفاظتی بتن محسوب می شود که در سطوح آرماتور های بتنی و فلزی به منظور بهسازی و تقویت میلگرد بکار می رود. این محصول در واقع باعث افزایش طول عمر، دوام و پایداری سازه در مدت زمان طولانی می‌شود. شرکت افزیر محصول آند فدا شونده را به دلیل نصب آسان و سریع و همچنین مقرون به صرفه بودن نسبت به سایر روش های مقاوم سازی و بهسازی به پیمانکاران و سازندگان پیشنهاد می کند.

راهنمای ناظران و طراحان

این محصول باعث افزایش کارایی و بهبود عملکرد المان های سازه به کمک آند برای افزایش چرخه عمر آن ها می شود. هسته فلز روی، یک جریان الکتریکی کوچک تولید شده را ایجاد می کند تا از آرماتور های بتنی و فولادی در برابر خوردگی محافظت می کند.

مراحل اجرا

آماده سازی سطح
همه بتن های سست و لایه لایه شده باید طبق دستور العمل های موجود از بین برود. ناحیه ی مورد نظر را علامت گذاری کرده و بتن آسیب دیده از سطح برداشته شود. برای ایجاد چسبندگی و استحکام قابل توجه سطح مورد نظر و آرماتور باید تمیز و عاری از هر گونه مواد اضافه باشد.

تعیین موقعیت

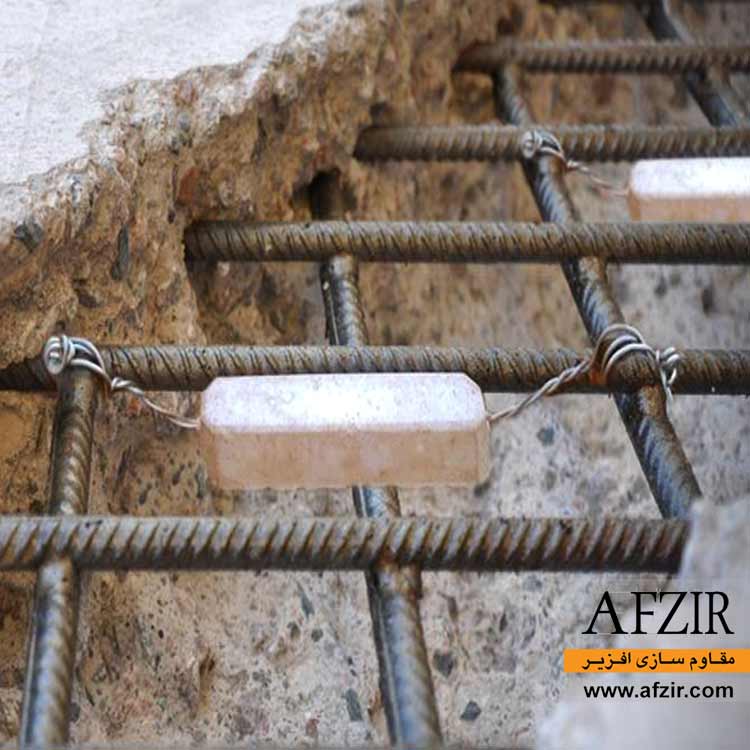

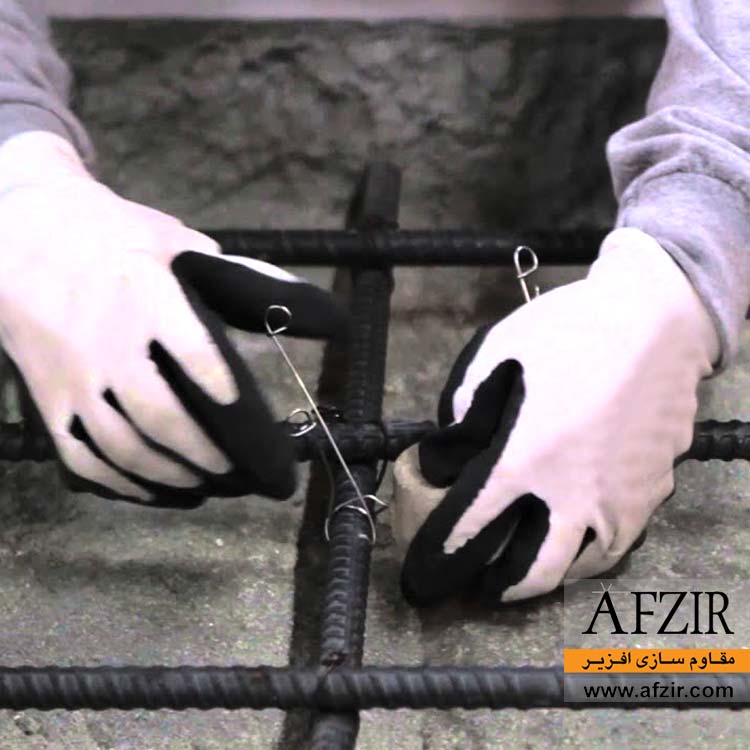

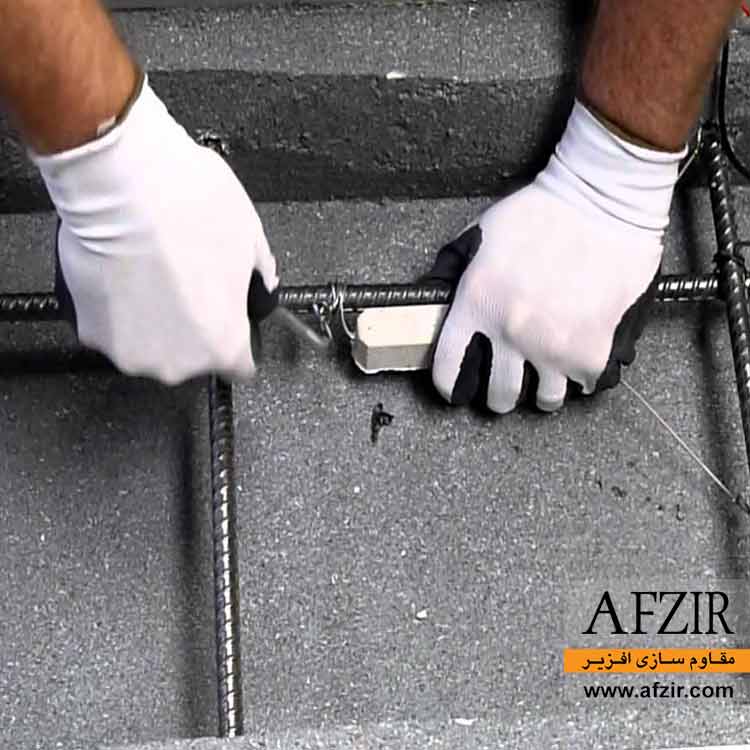

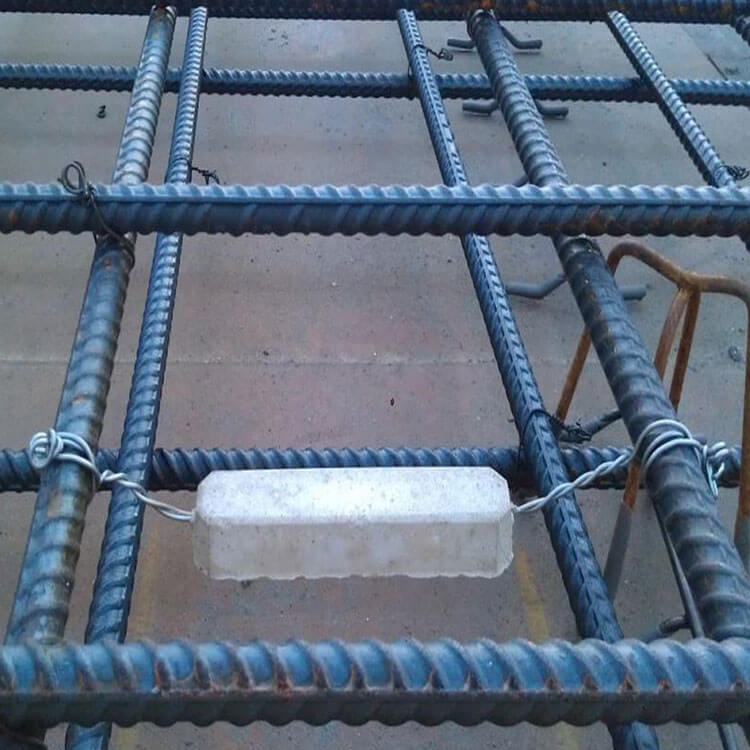

باید آند در ناحیه مورد نظر برای ایجاد لایه مناسب روی آرماتور قرار گیرد و همه اتصالات سطح آرماتور با ملات تعمیری پوشانده شود. برای اتصال الکتریکی مناسب و عملکرد آند فقط سازه هایی که دارای آرماتور فولادی بدون پوشش هستند، مناسب می باشد. برای اطمینان از پیوستگی و دوام اتصال الکتریکی، آرماتور باید مورد آزمایش قرار بگیرد. اتصالات در آزمایش پیوستگی با روش های متداول نظیر اتصالات سیم یا اتصالات جوش داده شده، صورت می گیرد. دو جفت سیم از پیش پیچیده را با دست در اطراف آرماتور فولادی در یک پوشش دوتایی برای دستیابی به یک پیوند الکتریکی محکم کنید. اتصالات سیم پیچ خورده یک پیوند و اتصال الکتریکی مناسب در فاصله معینی از آرماتور فولادی که آند در آن قرار دارد ایجاد می کند.

راهنمای QC (کنترل کیفی)

نکات ایمنی

  • استفاده از دستکش برای جلوگیری از حساسیت های پوستی
  • استفاده از عینک ایمنی برای جلوگیری از سوزش چشم
  • استفاده از لباس/ دستکش و ماسک در محیط های در معرض مواد شیمیایی
  • محیط دارای تهویه مناسب باشد
  • در صورت تماس با پوست با آب و صابون شسته شود
  • تماس با چشم بلا فاصله با آب فراوان شسته شود
  • در صورت ایجاد مشکل تنفسی حین استفاده به پزشک مراجعه شود.
  • خطرات زیست محیطی ندارد

شرایط نگهداری

تا 36 ماه پس از تولید قابل استفاده خواهد بود، در صورت انبار کردن باید به صورت عمودی روی پالت های حفاظتی مخصوص در جای خشک و دور از تابش مستقیم نور خورشید نگهداری شود.

مدارک مرتبط

دیتاشیت فنی

دانلود

برگه ایمنی

دانلود

دتایل‌ و نقشه‌ها

دانلود

گالری تصاویر

مقالات مرتبط

بتن

خوردگی آرماتور و روش های جلوگیری از آن

خوردگی آرماتور در بتن یک مشکل جهانی است که باعث ایجاد طیفی از مسائل اقتصادی، زیبایی شناختی می شود. علت…

اطلاعات بیشتر

بتن

خوردگی بتن و روش‌های پیش‌گیری از آن

سازه های بتنی زمانی خراب می شوند که بار محیطی بر سازه از توانایی سازه برای مقاومت در برابر بارهای…

اطلاعات بیشتر

بتن

انواع علل تخریب و روش های ترمیم و تعمیر بتن

ترمیم بتن آسیب دیده چگونه انجام می شود. این سوالی است که با هم در این مقاله به آن پاسخ…

اطلاعات بیشتر

بتن

خرابی در بتن

 هرگاه خرابی در بتن ظاهر شود، باید علل خرابی بتن در سازه ارزیابی شود. بتن با استفاده از مواد افزودنی…

اطلاعات بیشتر

سوالات متداول

منظور از آند فداشونده چیست؟

آندهای گالوانیک فدا شونده آندهای محصور شده از جنس فلز روی هستند که بصورت مجزا در یک ملات مخصوص طراحی شده اند.

هدف از آند فداشونده چیست؟

آند گالوانیکی یا آند فداشونده، جزء اصلی سیستم حفاظت کاتدی گالوانیکی (CP) است که برای محافظت از سازه‌های فلزی مدفون یا مستغرق در برابر خوردگی استفاده می‌شود.

آند فداشونده چگونه باعث افزایش کارایی و بهبود عملکرد المان های سازه می شود؟

این محصول باعث افزایش کارایی و بهبود عملکرد المان های سازه به کمک آند برای افزایش چرخه عمر سازه می شود. هسته فلز روی، یک جریان الکتریکی کوچک تولید شده را ایجاد می کند تا از آرماتور های بتنی و فولادی در برابر خوردگی محافظت می کند.

در چه سازه هایی آند فداشونده اتصال الکتریکی مناسب بر قرار می کند؟

برای اتصال الکتریکی مناسب و عملکرد آند فقط سازه هایی که دارای آرماتور فولادی بدون پوشش هستند، مناسب می باشد.

از چه فلزهایی می توان به عنوان آندهای قربانی استفاده کرد؟

سه فلز روی، آلومینیوم و منیزیم می توانند به عنوان آند قربانی استفاده شوند.

چرا روی به عنوان آند استفاده می شود؟

روی یک انتخاب عالی برای آند قربانی است زیرا یک فلز بسیار فعال است که می تواند قربانی شود. آند روی برای کاربردهای آب شور توصیه می شود که در کارهای دریایی مانند بدنه قایق ها، مخازن، سکان ها و اسکله ها استفاده می شوند.

چه زمانی از آند فداشونده استفاده می کنید؟

آندهای قربانی برای محافظت از بدنه کشتی ها، آبگرمکن ها، خطوط لوله، سیستم های توزیع، مخازن روی زمین، مخازن زیرزمینی و پالایشگاه ها استفاده می شود. آندها در سیستم های حفاظت کاتدی آند قربانی باید به صورت دوره ای بازرسی شده و در صورت مصرف جایگزین شوند.

آند فداشونده در چه سازه هایی کاربرد دارد؟

آند فداشونده برای سازه هایی که در معرض کلریدها قرار دارند کاربرد دارد و همچنین برای سازه های بتنی و بنایی که به مقاوم سازی نیاز دارند.

آند فداشونده نسبت به چه عناصری مقاوم است؟

این آند نسبت به کربن و سولفات بسیار مقاوم می باشد.
