مهار الیاف FRP

مهار کننده الیاف FRP (کد ™FCL) جهت مهار مناسب الیاف FRP بر روی سطح بتنی استفاده می گردد. استفاده از کامپوزیت FRP یکی از متدوال ترین روش های مقاوم سازی سازه های بتنی نظیر ساختمان های مسکونی و اداری، پل ها و سازه های صنعتی می باشد. برای این منظور  از انواع الیاف کربن (CFRP) و شیشه (GFRP) تک جهته و دو جهته استفاده می گردد. مهار مناسب الیاف FRP بر روی سطح بتنی در مناطق بحرانی یکی از مهمترین نکاتی است که کیفیت اجرای طرح مقاوم سازی و عملکرد سیستم FRP  را تضمین می‌کند. به همین منظور می توان از مهار کننده الیاف ™FCL استفاده نمود. با استفاده از مهار الیاف ™FCL می‌توان از جدا شدگی و دیباندینگ (debonding) بین الیاف و سطح بتنی در نواحی بحرانی جلوگیری نمود.


توضیحات

ویژگی‌ها


  • نصب آسان
  • عدم نیاز به برش بتن
  • اتصال مناسب الیاف به سطوح بتنی ناهموار

کاربردها


  • جهت مهار الیاف و جلوگیری از جداشدگی و دیباندینگ (debonding) بین الیاف و سطح بتنی

بسته‌بندی


——–

رنگ محصول


  • مشکی

مشخصات فنی و اجرایی

مشخصات فیزیکی

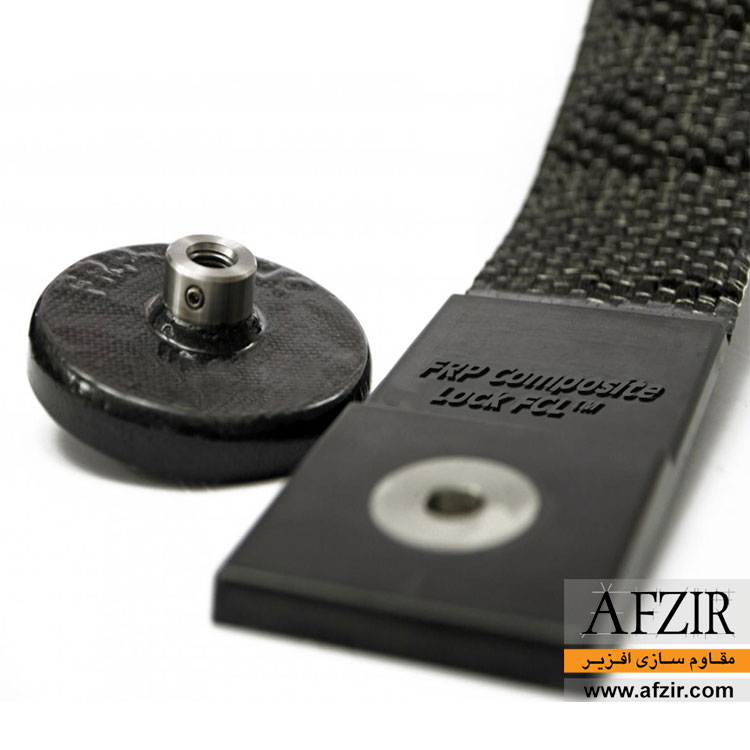

مشخصات مهار FRP
رنگ مشکی
طول نوار FRP 500mm
ابعاد صفحه طول: 100mm

عرض: 100mm

ضخامت: 12mm

قطر حلقه 16mm
حداکثر مقاومت مهاری >46KN
مراحل اجرا

تمهیدات لازم برای نصب مهار الیاف FRP:

آماده سازی بستر:

آماده‌سازی بستر می‌تواند بر کیفیت عملکرد سیستم تأثیر بسزایی داشته باشد.

  • تمام سطوح باید از خاک، خاک، گردوغبار، ترکیبات درمان، روغن، گریس، واکس و سایر مواد آلوده تمیز شود.
  • در صورت وجود ناهمواری یا آلودگی سطوح نیاز به سنگ ‌زنی، ماسه شویی، شستشوی فشار و یا دیگر روش‌های مکانیکی معمول دارند.
  • برای پاک کردن گرد و غبار و گرد و خاک باید از پاک‌کننده صنعتی استفاده کرد.
  • توجه داشته باشید که سطوح بتونی باید کاملاً خشک شوند یا خالص شوند تا چسب بتواند خشک شود.

روش نصب مهار FRP:

  • مشخص نمودن محل نصب حلقه مهاری و ایجاد سوراخی به قطر 16 میلیمتر
  • نصب حلقه مهاری در محل مشخص شده
  • آغشته سازی نوار FRP با رزین اپوکسی و اتصال آن به الیاف FRP نصب شده بر روی عضو بتنی

مدارک مرتبط

دیتاشیت فنی

دانلود

برگه ایمنی

دانلود

دتایل‌ و نقشه‌ها

دانلود

گالری تصاویر

مقالات مرتبط

مقاوم سازی و بهسازی لرزه ای

19 روش مقاوم سازی ساختمان‌های بتنی و فولادی

مقاوم سازی ساختمان: انواع راهکارها نیاز گسترده و روز افزون جامعه به ساختمان و مسکن، ضرورت استفاده از روش‌ها و مصالح…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

تقویت دال‌های بتن آرمه توسط کامپوزیت‌های FRP

روش‌ها و مصالح مختلفی جهت مقاوم‌سازی سازه‌های بتن آرمه وجود دارد، اما در سال‌های اخیر استفاده از ورق‌های FRP بسیار…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

مقاوم‌سازی چیست؟

با گذشت زمان و افزایش جمعیت دنیا همواره نیاز به ساخت‌وساز و همچنین نگهداری و مقاوم سازی سازه‌های موجود به…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

بررسی استفاده از FRP در مقاوم‌سازی ستون‌های بتنی تحت بارها و عوامل مختلف

علاوه بر سوانح طبیعی که باعث تخریب سازه‌های ناکارآمد می‌گردند، شرایط جوی و آب و هوایی نامناسب و وجود یون‌هایی…

اطلاعات بیشتر

سوالات متداول

مهار مکانیکی الیاف ‏Frp‏ چیست؟

مهار مکانیکی الیاف ‏Frp، یک قفل کننده مکانیکی محسوب می‌شود. این مهار مکانیکی از جداشدن لایه‌های الیاف اعمال ‏شده روی تکیه‌گاه‌ها جلوگیری می‌کند. بدین ترتیب باعث دستیابی به بهترین عملکرد و بالاترین مقاومت کاموزیت‌های ‏Frp‏ ‏می‌شود.‏

مهار الیاف ‏Frp، چه کاربردی دارد؟

مهار مکانیکی ‏Frp، در تکیه‌گاه‌هایی بی کیفت یعنی در جایی که فقدان یک مهارکننده مکانیکی منجر به شکست لایه‌های ‏تقویت کننده ‏frp‏ می‌شود، قبل از اینکه آن‌ها وارد عمل شوند، مورد استفاده قرار می‌گیرد. علاوه بر این، در تقویت عناصر ‏سازه‌ایی که ممکن است در شرایط تنش دینامیکی، دچار بحران شوند نیز کاربرد دارد.‏

مهار الیاف ‏Frp‏ از چه مصالحی ساخته می‌شود؟

مهار الیاف ‏Frp، از یک حلقه مهاری و یک قطعه یکپارچه کامپوزیتی به همراه نوارهای تولید شده از پارچه‌های‌‌ الیافی تک ‏جهته و دو جهته کربن یا شیشه ساخته می‌شود. قطعه کامپوزیتی از قبل اغشته به رزین وظیفه حمل الیاف ‏Frp‏ و حلقه ‏مهاری نیز وظیفه ایجاد اتصالی مناسب را برعهده دارد. ‏

نحوه اجرای مهار الیاف ‏Frp‏ چگونه است؟

ابتدا سطح باید از هرگونه الودگی نظیر گرد و غبار، روغن، رنگ و... پاکسازی شود. پاکسازی به صورتی انجام شود تا آسیبی ‏به کامپوزیت‌های ‏Frp‏ تقویت کننده از قبل نصب شده بر روی سطح المان وارد نشود. توجه کنید برای پخت یا گیرش بهتر ‏چسب باید سطح حتما خشک باشد. سپس حفره‌ایی به قطر 16 میلی‌متر برای نصب حلقه مهار اعمال شود. در نهایت، ‏نوارهای الیافی باید به رزین اپوکسی آغشه شده و از قسمت نرگی به مادگی حلقه مهار متصل شود و در راستای. در نهایت ‏باید مدت زمان پخت و یا گیرش چسب طی شود.‏

مهار الیاف ‏Frp‏ چه قیمت است؟

قیمت مهار مکانیکی الیاف ‏Frp، به دلیل نوسانات موجود در بازار متغییر است. بدین منظور می‌توان جهت استعلام دقیق ‏قیمت مهار الیاف ‏Frp، با کارشناسان ما در افزیر تماس حاصل فرمایید.‏

مهار الیاف ‏Frp، با چه نوع رزینی به کار می‌رود ؟

برای کسب بهترین عملکرد از مهار مکانیکی ‏Frp، می‌توان آن را با رزین‌های اپوکسی به کار برد.‏

ابعاد مهار الیاف ‏Frp، چگونه است؟

قطر حلقه مهاری برابر 16.2 میلی‌متر و قطعه کامپوزیتی از پیش آغشته به رزین مهار مکانیکی الیاف ‏Frp‏ ، برابر عرض و ‏طول 100 میلی‌متر و ضخامت 12 میلی‌متر است. طول الیاف بعد از قطعه کامپوزیتی نیز 500 میلی‌متر می‌باشد.. ‏

مزیت‌های مهار مکانیکی الیاف ‏Frp، چیست ؟

مهار الیاف ‏Frp، به راحتی قابل نصب است و برای نصب، نیازی به برش بتن ندارد. علاوه ‌بر این، از مشخصات مکانیکی ‏خوبی چون استحکام کششی بالا، مقاومت بالا در برابر مواد شیمیایی، چسبندگی عالی و... برخوردار است. با استفاده از این ‏نوع مهاری‌ها، انتقال نیرو در المان‌های تقویت شده با کامپوزیت‌های ‏Frp‏ به خوبی انجام می‌شود.‏ ‏
