سوپر لمینت FRP

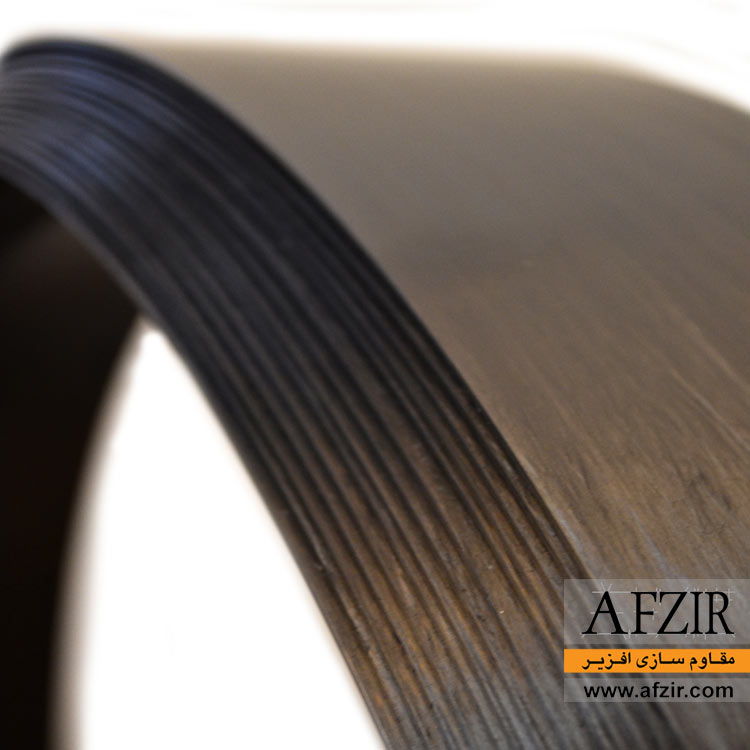

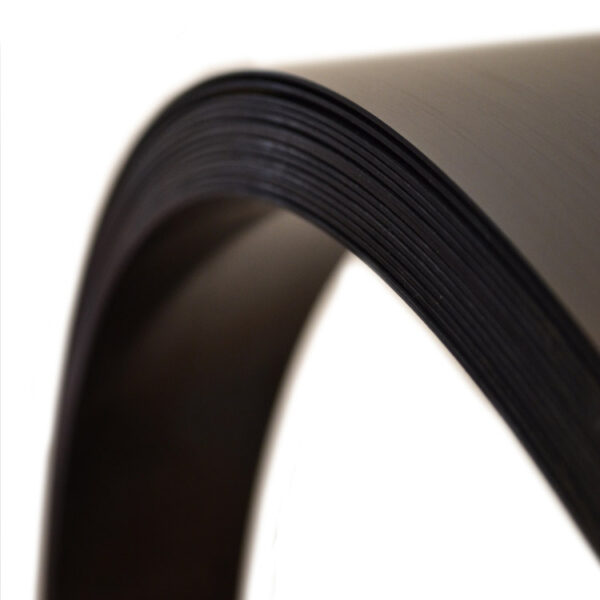

سوپر لمینت FRP (کد ™CSP) صفحه ای است با ضخامت کم و انعطاف پذیری بالا که از الیاف و نوعی رزین ساخته می شود. سوپرلمینت FRP در دو نوع ورق های کربن و ورق های شیشه می باشد. سوپر لمینت ها در مقایسه با لمینت FRP   معمولی ضخامت کم تر و انعطاف پذیری بیش تری دارند و به راحتی دور اجزای مورد نظر قرار گرفته و به وسیله اپوکسی  به خوبی به سطح بتنی چسبانده می شوند. ورق کامپوزیتی کربن و شیشه برای تعمیر و مقاوم­ سازی لوله ­ها، مخازن و کالورت ­ها محصولی ایده ­آل می­باشد. از جمله مزایای سوپر لمینت در مقایسه با لمینت ‌های معمولی ضخامت کم آن و انعطاف پذیری بالای آن است که می‌تواند به سادگی دور اجرای مورد نظر نیز پیچیده شود.


توضیحات

ویژگی‌ها


  • ساخت سوپر لمینت ­ FRP (ورق کامپوزیتی) با بالاترین سطح کنترل کیفیت.
  • چندین لایه از فیبر کربن و یا شیشه می­تواند در یک سوپر لمینت درکنارهم قرار گیرند.
  • تامین هم­زمان مقاومت و نفوذ ناپذیری
  • به دلیل اینکه دسترسی از طریق آدم­ رو (منهول) تامین می­‌شود، نیازی به حفاری نمی­‌باشد.
  • سیستم ضد خوردگی­‌ای که می­‌تواند در برابر انواع مواد شیمیایی تاب­ آوری کند.
  • رزین­ های غیرسمی و بی­ بو امکان نصب در شرایط تهویه ضعیف را فراهم می­‌کند.
  • عدم کاهش قطر داخلی لوله در مواردی که از ورق کامپوزیتی استفاده می شود.

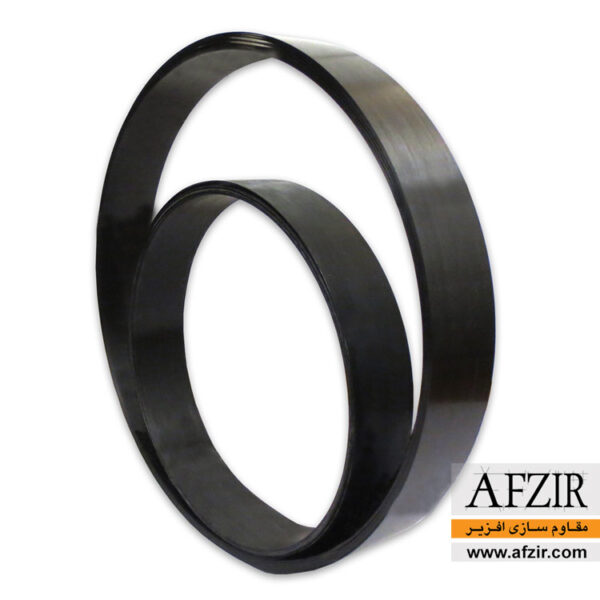

  • سوپر لمینت ­ها را هم می­توان به صورت یک حلقه منفرد و هم به صورت مارپیچ پیوسته اجرا کرد.

کاربردها


  • ورق کامپوزیتی می‌تواند کاربردهای فراوانی در صنعت داشته باشد که می‌توان به تعمیر لوله­ ها، مخازن و کالورت­ ها به منظور دست یابی به مقاومت و نفوذ ناپذیری در برابر آب و مواد خورنده و … اشاره کرد

بسته‌بندی


  •  رول های استاندارد ورق الیاف شیشه دو جهته کربن و شیشه در ابعاد یک متردر دو متر موجود می باشد.

رنگ محصول


  • سوپرلمینت کربن: مشکی
  • سوپر لمینت شیشه: سفید

مشخصات فنی و اجرایی

مشخصات فیزیکی
ضخامت سوپر لمینت
سوپر لمینت کربن دو جهته 0.66mm
سوپر لمینت شیشه دو جهته 0.66mm
مشخصات مکانیکی

سوپر لمینیت کربن دو جهته

جهت طولی الیاف (0 درجه و 90 درجه)
مقاومت کششی 697MPa
مدول الاستیسیته 49.277MPa
تغییرطول گسیختگی 0.85%
جهت عرضی (90 درجه)
مقاومت کششی 442.6MPa
مدول الاستیسیته 20.264MPa
تغییرطول گسیختگی 1.42%

سوپر لمینیت شیشه دو جهته

جهت طولی الیاف (0 درجه)
مقاومت کششی 431MPa
مدول الاستیسیته 24.140MPa
تغییرطول گسیختگی  1.31%
جهت عرضی (90 درجه)
مقاومت کششی 418MPa
مدول الاستیسیته 20.25MPa
تغییرطول گسیختگی 1.06%
راهنمای ناظران و طراحان

محاسبات مربوط به طراحی باید توسط یک مهندس غیروابسته، مجرب و دارای پروانه انجام و تایید شود.

مدارک مرتبط

دیتاشیت فنی

دانلود

برگه ایمنی

دانلود

دتایل‌ و نقشه‌ها

دانلود

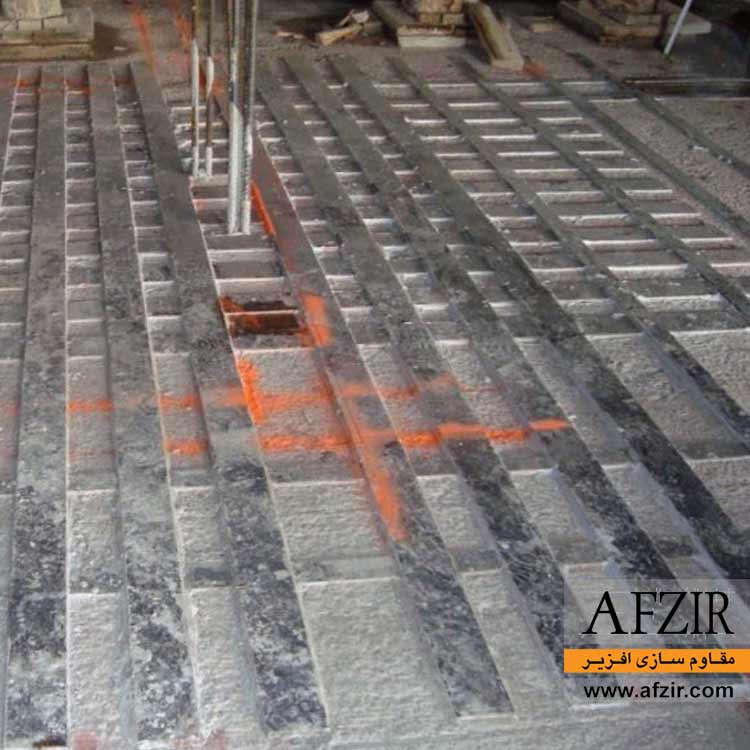

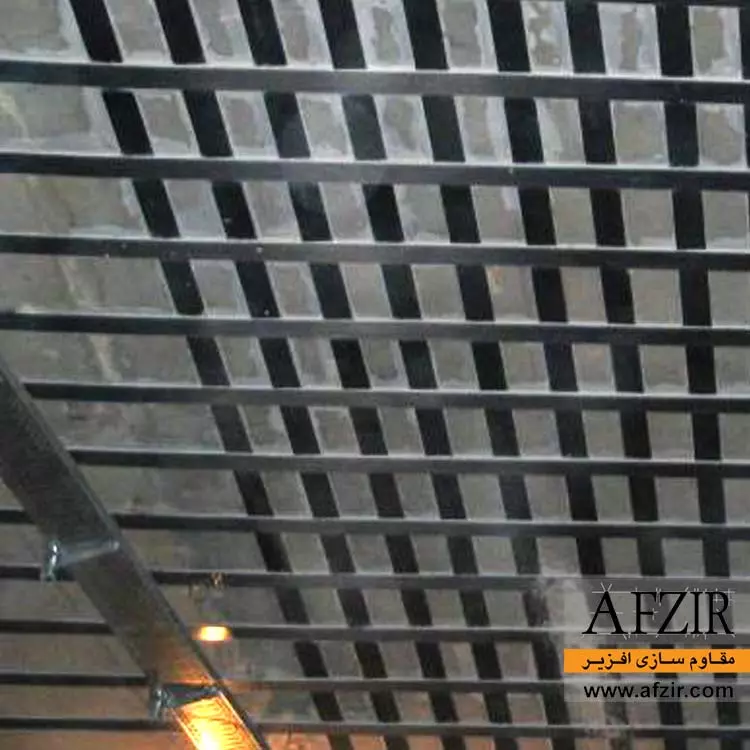

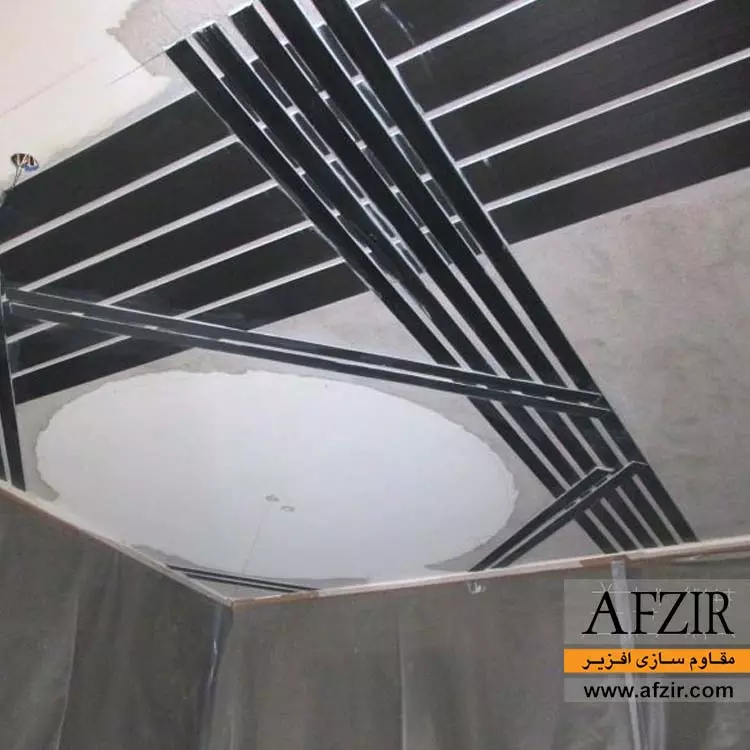

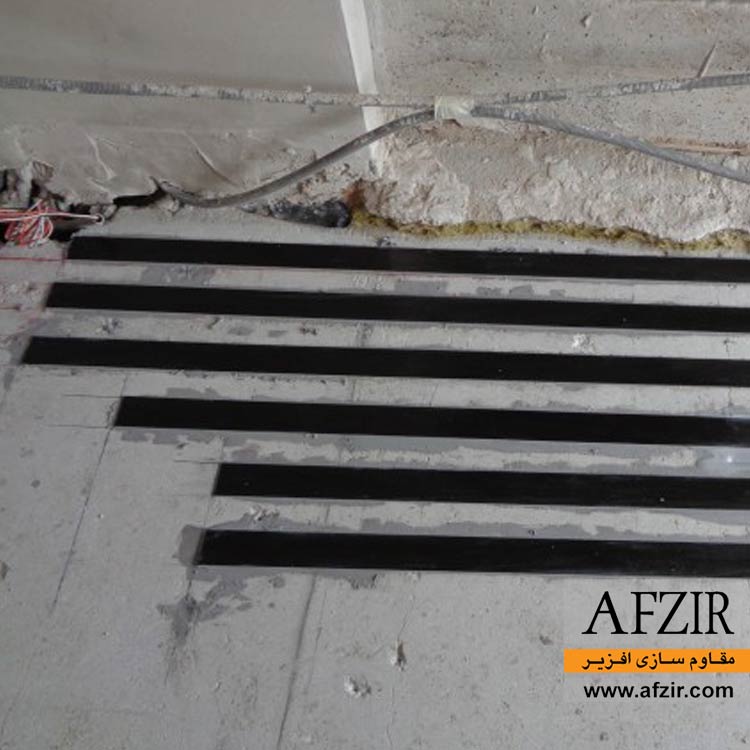

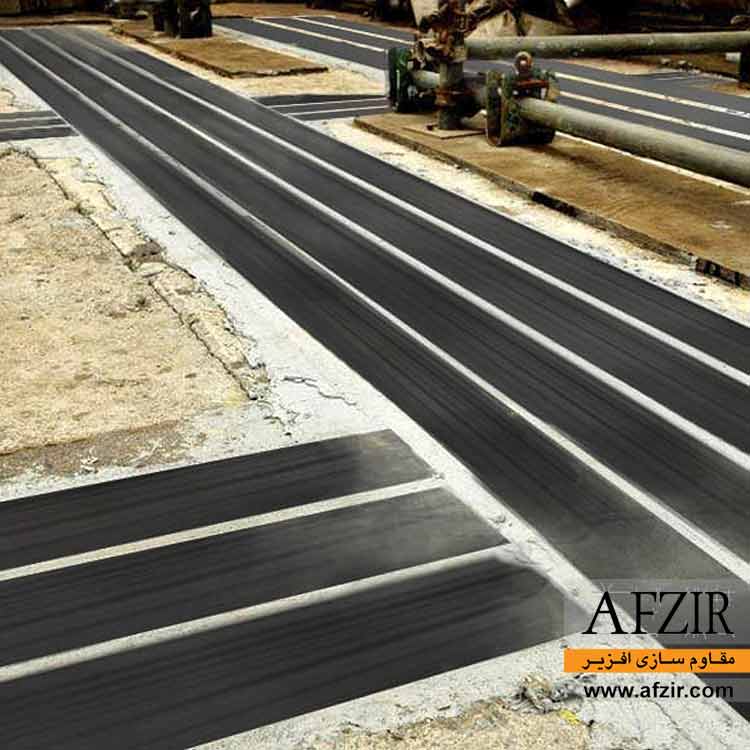

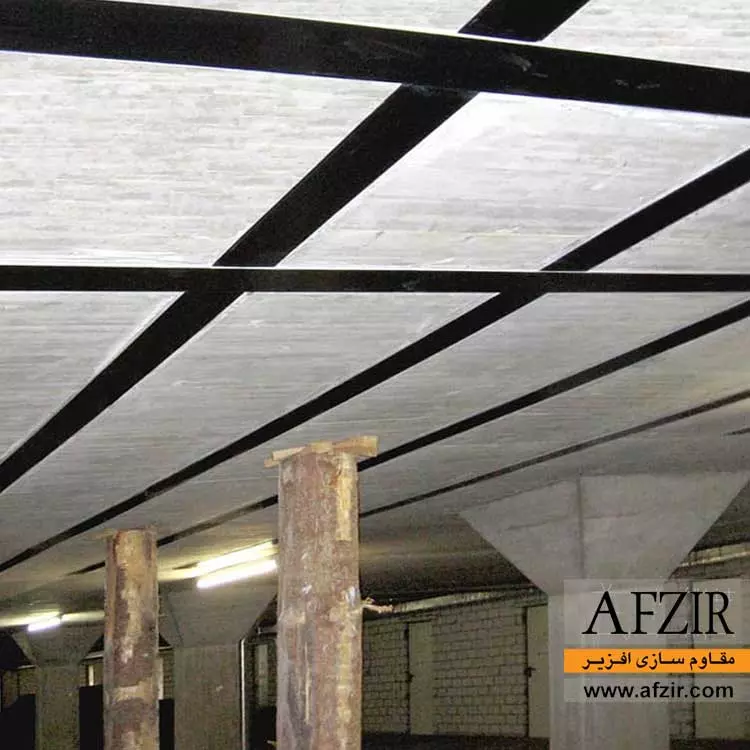

گالری تصاویر

مقالات مرتبط

مقاوم سازی و بهسازی لرزه ای

19 روش مقاوم سازی ساختمان‌های بتنی و فولادی

مقاوم سازی ساختمان: انواع راهکارها نیاز گسترده و روز افزون جامعه به ساختمان و مسکن، ضرورت استفاده از روش‌ها و مصالح…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

ورق فیبر کربن در مقاوم سازی ساختمان، خواص و کاربردهای آن

پلیمر یا الیاف کربن تقویت شده با رزین (CFRP) یا ورق فیبر کربن، برای سیستم های مقاوم سازی قابل اعتماد…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

لمینت فیبر کربن و مزایا و کاربردهای آن

لمینت و ورق کربن FRP برای سیستم های مقاوم سازی قابل اعتماد و با کارایی بالا استفاده می شود. لمینت…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

دانستنی های جالب در مورد ورق فیبر کربن که بهتر است بدانید

ورق فیبر کربن چیست ؟ ورق‌های فیبر کربن یا کامپوزیت‌های فیبر کربن، از چند لایه پارچه‌ی الیاف کربن که با…

اطلاعات بیشتر

سوالات متداول

سوپر لمینیت ‏Frp، چیست ؟

سوپر لمینیت ‏Frp، ورقه یا لمینیتی متشکل از چند لایه پارچه الیافی از جنس کربن یا شیشه که توسط رزین روی هم ‏قرار گرفته‌اند، می‌باشد. ضخامت کم این نوع از لمینیت‌های ‏Frp، انعطاف پذیری آن‌ها را به مراتب افزایش داده است. بدین ‏منظور، سوپر لمینیت‌های ‏Frp، می‌توانند به راحتی به دور مقاطع حلقوی نصب و مشخصات مکانیکی آن‌ها را بهبود بخشد.‏

سوپر لمینیت ‏Frp، چه ویژگی‌هایی را شامل می‌شود ؟

مهم‌ترین ویژگی سوپر لمینیت ‏Frp، ضخامت کم و قابلیت انعطاف‌پذیری خوب آن است. این ویژگی سبب نصب و اتصال ‏راحت لمینیت‌ ‏Frp، به وجوه خارجی یا داخلی مقاطع حلقه‌ایی (دایره‌ایی) مثل لوله‌ها می‌شود. علاوه بر این، سوپر ‏لمینیت‌های ‏Frp، از وزن کم، مقاومت بالا در برابر سایش، مقاومت بالا در برابر حرارت، مقاومت بالا در برابر خوردگی، ‏مقاومت بالا در برابر واکنش‌های شیمیایی، غیر سمی، بی بود، مقاومت بالا در برابر نفوذ، مقاومت بسیار خوب در برابر بارهای ‏دائمی و... اشاره نمود.‏

سوپر لمینیت ‏Frp، از چه اجزایی ساخته می‌شود ؟

سوپر لمینیت‌های ‏Frp، همانند دیگر لمینیت‌های ‏Frp، از قرار گیری چند لایه پارچه الیافی توسط رزین، بر روی هم ‏تشکیل می‌شوند. با این تفاوت که تعداد لایه‌ پارچه‌های الیافی استفاده شده در ساخت سوپر لمینیت‌های ‏Frp، به دلیل ‏ایجاد انعطاف‌پذیری مناسب، کمتر از لمینیت‌های ‏Frp‏ معمولی است. سوپر لمینیت‌ها می‌توانند با استفاده از الیاف شیشه یا ‏با استفاده از الیاف کربن به روش‌های لایه‌گذاری دستی، لایه گذاری ماشینی ، پالتروژن و یا دیگر روش‌های ساخت ‏محصولات ‏Frp، تولید شوند.‏

سوپر لمینیت‎ FRP ‎چه مزیتی نسبت به لمینت های معمولی دارد؟

سوپر لمینیت‌های ‏Frp، به دلیل ضخامت نسبتا کمتر از لمینیت‌های ‏Frp‏ معمولی، از انعطاف‌پذیری بالاتری برخوردار ‏هستند. انعطاف پذیری مصالح مقاوم‌سازی، یک مزیت در اجرای طرح‌های ترمیم یا تقویتی، محسوب می‌شود. چراکه، ‏محصولات مقاوم‌سازی منعطف، از جمله سوپر لمینیت‌های ‏Frp، می‌توانند به خوبی مساحت جانبی مقاطع به خصوص ‏مقاطع دایره‌ایی را پوشش داده و اتصالات خوبی را در آن‌ها فراهم می‌نمایند. ‏

سوپر لمینیت‎ FRP ‎چه کاربردهایی را شامل می‌شود؟

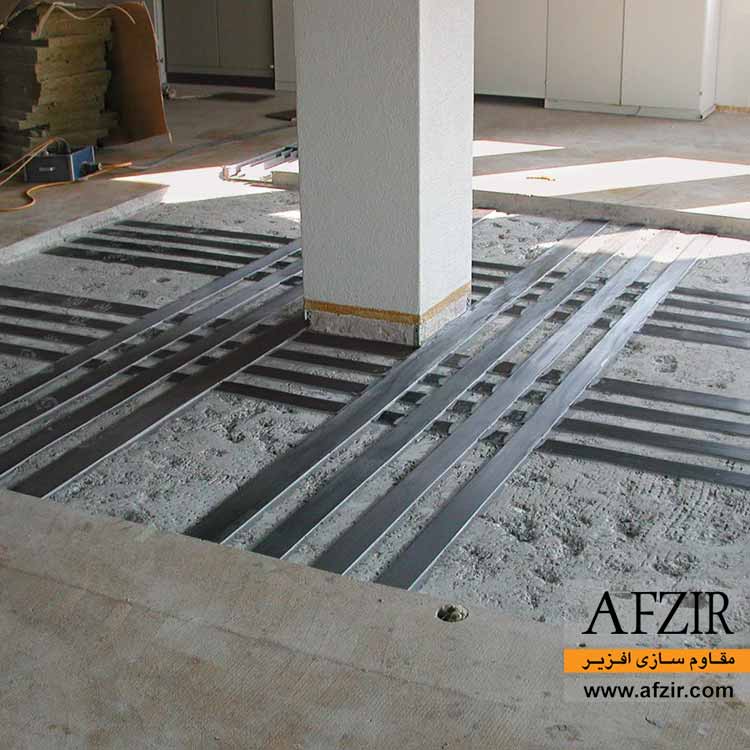

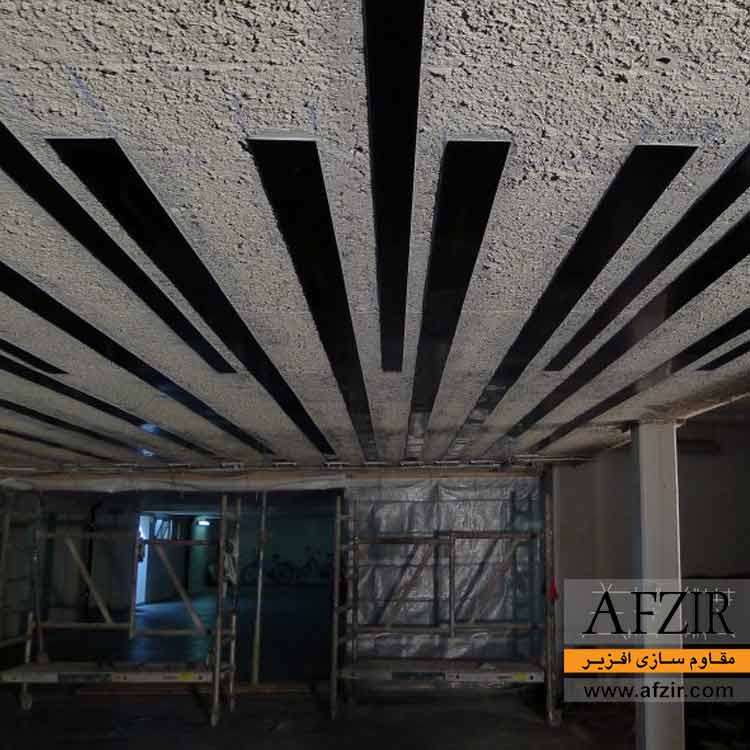

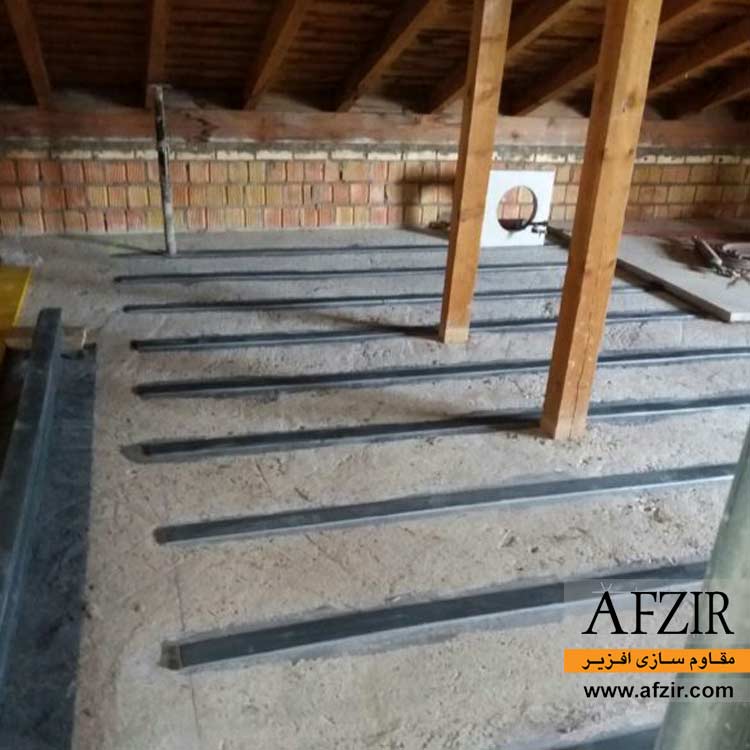

سوپر لمینیت‎ FRP، به طور گسترده‌ایی در صنایع مختلف کاربرد دارد. از رایج‌ترین موارد کاربرد آن در صنعت ساخت‌وساز، ‏می‌توان به مقاوم‌سازی المان‌های سازه‌ایی ساختمان مثل تیر، دال، دیوار و... و در صنعت آب و فاضلاب نیز می‌توان به ‏تولید، تعمیر و مقاوم سازی لوله‌ها، مخازن و کالورت‌ها اشاره نمود‎.‎

بهترین رزین برای اجرا و نصب سوپر لمینیت ‏Frp، چیست ؟

همانطور که می‌دانید، هم الیاف کربن و هم الیاف شیشه با اکثر رزین‌ها از جمله رزین اپوکسی، رزین وینیل‌استر و رزین ‏پلی‌استر سازگار است. اما بهترین رزین، باید نسبت به هدف از کاربرد تعیین شود. ضخامت لمینیت‌های ‏Frp‏ به مراتب بالاتر ‏از پارچه‌های الیافی ‏Frp‏ است. بنابراین ماده چسباننده یا رزین مورد استفاده در لمینیت‌های ‏Frp، باید از قدرت چسبندگی ‏و قدرت اشباع مناسب برخوردار باشد. رزین اپوکسی لمینیت ‏Frp‏ (‏ERA™420‎‏)، انتخابی مناسب برای نصب و اجرای انواع ‏امینیت‌های ‏Frp، محسوب می‌شود.‏

سوپر لمینیت ‏Frp‏ را چگونه و از کجا تهیه نماییم ؟

برای تهیه سوپر لمینیت ‏Frp، می‌توانید از شرکت‌های مقاوم‌سازی ساختمان یا تامین کنندگان مصالح مقاوم‌سازی، استعلام ‏بگیرید. شرکت مقاوم‌سازی افزیر، در زمینه مشاوره، طراحی، اجرا و تامین مصالح مورد نیاز اجرای طرح‌های ترمیمی و ‏تقویتی سازه، فعالیت می‌کند. کارشناسان متخصص ما در مجموعه افزیر، آماده پاسخگویی به شما مهندسان، کارفرمایان، ‏پیمانکاران و دیگر فعالان در این حوزه، می‌باشند.‏

سوپر لمینیت ‏Frp، در چه سطوحی قابل استفاده است ؟

سوپر لمینیت ‏Frp، با اکثر سطوح سنگی، چوبی، فولادی، بتنی و... سازگار بوده و به خوبی به آنها می‌چسبد. سوپر ‏لمینیت‌های ‏Frp، به منظور نصب در مقاطعی با اشکال هندسی دایره‌ایی یا حلقوی نیز طراحی شده است. ‏

نظرات (1)

نقد و بررسی‌ها

  1. شاهین مقدمی پور

    با سلام و عرض خسته نباشید تفاوت سوپر لمینیت کربن تک جهته و دو جهته در چیست؟

    • امیر محمد بنایی

      با سلام و احترام
      استفاده از هرکدام از این سوپرلمینیت ها بستگی به نیاز کاربر دارد اما به طور کلی سوپر لمینیت کربن تک جهته مقاومت را در یک جهت و سوپر لمینیت کربن دو جهته مقاومت را در دو جهت فراهم می‌کند.
