آندهای فدا شونده منیزیم (™MSA) ، به منظور حفاظت کاتدی اعضای فلزی مورد استفاده قرار میگیرند. به طوری که، با مدفون نمودن آندهای فداشونده در خاک نزدیک به اعضای فلزی و قرار گرفتن آن در معرض عوامل اکسیدکننده، آندهای فداشونده نسبت به فلز موجود سریع‌تر اکسید شده و قبل از واکنش فلزات با الکترولیت‌ها ، تمامی عوامل اکسید شدگی را مصرف میکند . در نتیجه آندها به جای فلزات فدا شده و در نهایت خورده میشوند. با استفاده از این نوع آندها میتوان عمر مفید اعضای فولادی را افزایش داد. ™MSA علاوه بر آند منیزیم دارای بکفیل و کابل نیز می‌باشد. بکفیل یا پشت بند به عنوان محافظ آند عمل میکند. بکفیلها نسبت به شرایط محیطی از ترکیبات گچ، بنتونیت،سولفات سدیم با درصدهای اختلاط مختلف تشکیل میشوند. وظیفه بکفیلها یا پشت‌بند آندهای فداشونده، فراهم نمودن پایداری پتانسیل آند، جلوگیری از پلاریزاسیون آند،کاهش مقاومت بین آند وخاک و افزایش جریان خروجی آند، ایجاد خوردگی یکنواخت در آند، کاهش خودخوری آند و افزایش بازدهی آندها می‌باشد. کابلها نیز وظیفه حمل و انتقال آندها و کاتدها را بر عهده دارند. آندهای فداشونده منیزیم بر اساس ترکیبات شیمیایی به دو دسته استاندارد و با پتانسیل بالا تقسیم میشوند. آندهای فداشونده منیزیم استاندارد، دارای پتانسیل مدار باز 1.5- است . همچنین این آندها تا 60 درصد بازدهی دارند. و اما آندهای فداشونده منیزیم با پتانسیل بالا، دارای پتانسیل مدار باز 1.7- است . این آندها نیز تا 50درصد بازدهی دارند. بنابراین متقاضی باید بنا بر شرایط موجود و هدف موردنظر، آندفداشونده مناسب را انتخاب کند.
ویژگی‌ها
- به منبع تغذیه خارجی نیازی ندارد
- سهولت در نصب
- دارای پشت بند و کابل
- از خوردگی آرماتورهای فولادی جلوگیری میکند.
- در دو حالت استاندارد و با پتانسیل بالا موجود است.
- عمرمفید سازه را افزایش می‌دهد.
کاربردها
- خطوط لوله‌های گاز
- خطوط لوله‌های نفت
- خطوط لوله آب
- خطوط لوله فاضلاب
- سازههای مدفون در زیر خاک
- سازههای نزدیک آب شور دریا
- مخازن
- پل‌ها

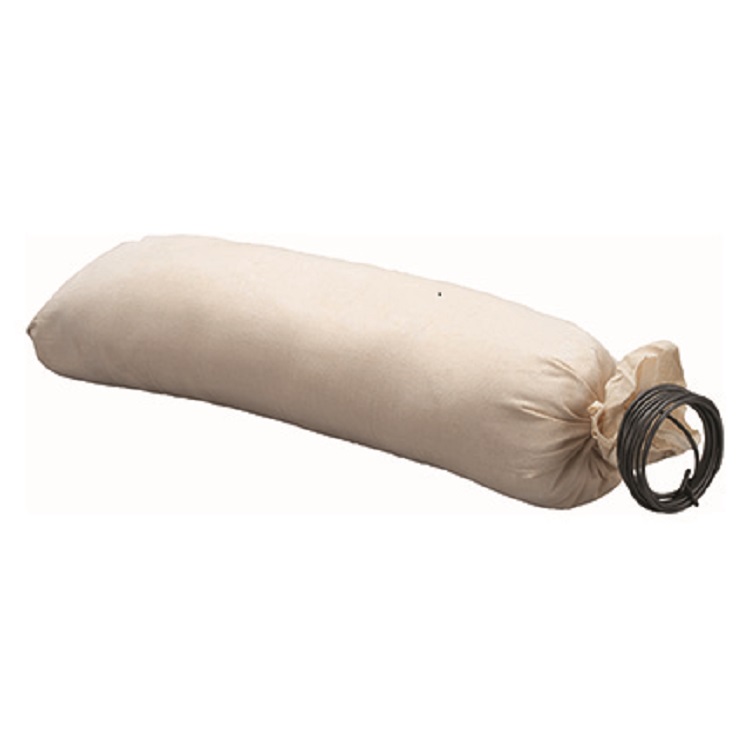

بسته‌بندی
آندها در کیسه‌های پارچه‌ای و یا در ظروف متخلخل مجاز بسته بندی میشوند.
رنگ محصول
—
مشخصات فنی و اجرایی
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

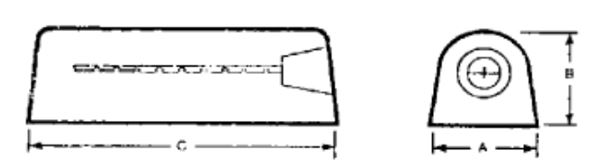

| مشخصات ابعاد آند فداشونده منیزیم با وزن 32 پوند | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| وزن بدون پشت بند | 32 پوند (14.5 کیلوگرم) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| وزن با پشت بند | 30 کیلوگرم | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 140 میلی متر | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 142 میلی متر | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 540 میلی متر | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| مشخصات ابعاد آند فدا شونده منیزیم با وزن 17 پوند | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| وزن بدون پشت بند | 17 پوند (7.7 کیلوگرم) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| وزن با پشت بند | 20 کیلوگرم | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 90 میلی متر | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 90 میلی متر | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 650 میلی متر | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| مشخصات ابعاد هسته فولادی گالوانیزه | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| طول هسته | 75 درصد طول آند | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| قطر حفره در مرکز آند | 12.7 میلی‌متر | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| فاصله و قطر سوراخ‌های تعبیه شده در فولاد گالوانیزه آبکاری شده | در هر 8 میلی‌متر ، یک سوراخ با قطر6 میلی‌متر | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ترکیبات پشت‌بندها | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| مقاومت تقریبی
(ohm-cm) |
سدیم سولفات (%) | بنتونیت رس (%) | درصد گچ(CaSo4) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| گچ‌های قالب‌گیری | هیدراته | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | — | 75 | — | 25 | A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | — | 50 | — | 50 | B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | — | 50 | 50 | — | C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 5 | 20 | — | 75 | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(A) مناسب برای خاک‌هایی با رطوبت کم (B) معمولا با آندهای روی استفاده میشود. (C) مناسب برای خاک‌های با رطوبت زیاد یا باتلاقی است. همچنین با هردو آند منیزیم و روی سازگار است. (D) این نوع از ترکیبات پشت‌بندها دارای مقاومت‌ویژه کمی هستند. پشت‌بندهای (D)، برای مناطقی با مقاومت خاک بالا ، به منظور کاهش مقاومت بین آند و زمین مورد استفاده قرار میگیرند.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
آند فداشونده منیزیم،در ابعاد، اندازه‌ها و ترکیبات شیمیایی مختلف در بازار عرضه میشوند. کارفرمایان نیز وظیفه دارند تا با بررسی و ارزیابی دقیق دیتاشیت‌های محصول، بهترین و مناسب‌ترین آند فداشونده را بنا بر شرایط محیطی مد نظر انتخاب کنند.
ناظران و طراحان، می‌توانند برای شناخت و ارزیابی بیشتر ،همچنین طراحی آندهای فداشونده، از استانداردهایی چون ASTM-B 843،ASTM-G 97 ، BS 7361 ،IPS-M-TP-750 و NACE-RP0387 استفاده کنند.
™MSA باید به طور عمودی و در فاصلهی 1.5 الی 5 متری از فلزی که قرار است از آن حفاظت کاتدی شود در خاک مدفون شود.آندهای فداشونده می‌توانند به صورت تکی و یا در تعداد بالاتر نصب شوند. بهتر است قبل از نصب آندهای فداشونده منیزیم با پشت‌بند ، آنها را غرق آب نمود. همچنین برای دستیابی به عملکردی مناسب، بهتر است خاک بستر قبل از نصب آندهای فداشونده،مرطوب شود. بعد از قراردادن آندها، باید کابل‌های متصل به آند، به فلز مربوطه نیز متصل شود. سپس باید گودال توسط خاک پر شود.
نکات ایمنی
- استفاده از دستکش برای جلوگیری از حساسیت های پوستی
- استفاده از عینک ایمنی برای جلوگیری از سوزش چشم
- استفاده از لباس/ دستکش و ماسک در محیط های در معرض مواد شیمیایی
- محیط دارای تهویه مناسب باشد
- در صورت تماس با پوست با آب و صابون شسته شود
- تماس با چشم بلا فاصله با آب فراوان شسته شود
- در صورت ایجاد مشکل تنفسی حین استفاده به پزشک مراجعه شود.
- خطرات زیست محیطی ندارد
شرایط نگهداری
تا 36 ماه پس از تولید قابل استفاده خواهد بود، در صورت انبار کردن باید به صورت عمودی روی پالت های حفاظتی مخصوص در جای خشک و دور از تابش مستقیم نور خورشید نگهداری شود.
مدارک مرتبط
گالری تصاویر
مقالات مرتبط
حفاظت کاتدی مخازن با آند فداشونده
توجه داشته باشید در صورت رویت خوردگی حتما نسبت به رفع آن اقدام نمایید. چرا که در صورتی که نسبت…
اطلاعات بیشتر
آند فداشونده چیست؟
حفاظت کاتدی را می توان با استفاده سنتی از آندهای فداشونده خیلی ساده به دست آورد. در این فرایند محافظت…
اطلاعات بیشتر
حفاظت کاتدی کشتی با آند فداشونده و ویژگی‌های آن
خوردگی کشتی و حفاظت از آن با کاتدها و آندهای فداشونده معمولا میزان خوردگی در تمامی قسمت‌های کشتی یکسان نیست.…
اطلاعات بیشتر
حفاظت کاتدی چیست و چه کاربردی دارد؟
حفاظت کاتدی چیست؟ حفاظت کاتدی همان طور که اشاره شد، برای جلوگیری از خوردگی فلز‌ها مورد استفاده قرار میگیرد. این…
اطلاعات بیشتردرخواست مدارک فنی
سوالات متداول
سازو کار آندهای فداشونده در سازه ها چگونه می باشد؟
آندهای فداشونده منیزیم (™MSA)، به منظور حفاظت کاتدی سازههای فلزی مورد استفاده قرار میگیرند و در شرایطی که عوامل خوردگی زیادی وجود داشته باشد، آندهای فدا شونده به سرعت آنها را جذب کرده و خود را فدای فلزات موجود در اجزای سازه میکند و به جای آنها خورده میشود.
وظیفه بکفیلها یا پشت‌بند آندهای فداشونده چه می باشد؟
فراهم نمودن پایداری پتانسیل آند، جلوگیری از پلاریزاسیون آند، کاهش مقاومت بین آند و خاک و افزایش جریان خروجی آند، ایجاد خوردگی یکنواخت در آند، کاهش خودخوری آند و افزایش بازدهی آندها می‌باشد.
جنس بکفیل ها چه می باشد؟
بکفیلها نسبت به شرایط محیطی از ترکیبات گچ، بنتونیت، سولفات سدیم با درصدهای اختلاط مختلف تشکیل میشوند.
چه موادی برای آندهای فداشونده استفاده می شود؟
آندهای فداشونده معمولاً در سه فلز منیزیم، آلومینیوم و روی وجود دارند. منیزیم دارای بیشترین پتانسیل الکتریکی منفی در بین این سه است و برای خطوط لوله در ساحل که مقاومت الکترولیت (خاک یا آب) بالا است، مناسب تر است.
آندهای فدا شونده چه بازخوردی در سازه دارند؟
با استفاده از این نوع آندها میتوان عمر مفید اعضای فولادی را افزایش داد.
ضخامت بیشتر چه بازخوردی در سازوکار آند ها دارد؟
هر چه ضخامت بیشتری داشته باشد مقدار بیشتری از کاتدهای مضر موجود در محیط را مصرف می کند و البته قیمت آن هم بیشتر می شود.
نحوه اجرای آند فداشونده منیزیم به چه صورت می باشد؟
™MSA باید به طور عمودی و در فاصلهی 1.5 الی 5 متری از فلزی که قرار است از آن حفاظت کاتدی شود، در خاک مدفون شود.
قیمت آندهای فدا شونده منیزیم چند است؟
آندهای فدا شونده بخاطر سازوکاری که دارند قیمت زیادی هم در بازار دارند.
مهندس حمید ضیغمی –
سلام و روز بخیر، برای آب شور هم میتوان از آند منیزیم استفاده کرد؟ با تشکر ضیغمی هستم
اشکان محمدی –
با عرض سلام و ادب، خیر آند منیزیم هرگز در آب شور استفاده نمی شود، در صورتی که در آب شور از آند منیزیم استفاده شود، آند منیزیم به سرعت دچار خوردگی میشود.
بهاری –
درود برای شرایط آب سخت هم میتوان از آند منیزیم استفاده کرد؟
اشکان محمدی –
با سلام آندهای آلومینیوم و زینک بهتر در برابر آب سخت مقاومت دارند.
مهندس قهاری –
خسته نباشید علت استفاده از منیزیم برای آند در چیست؟
اشکان محمدی –
درود بر شما، عنصر منیزیم در برابر واکنش اکسید شدن مقاومت خوبی داره و این به این دلیل است که یک لایه اکسید روی آن تشکیل شده و از تماس مستقیم با هوا آن را محافظت میکند؛ به این دلیل از عنصر منیزیم به عنوان آند فدا شونده استفاده میشود.
سرابی –
درود، دوام و پایداری آند فدا شونده منیزیم چقدر است؟
اشکان محمدی –
درود و سلام، آند منیزیم عمری برابر با ۳ تا ۵ سال دارد که ممکن است تغییر کند، و این مسئله به کیفیت آبی که در آن قرار دارد بستگی داشته، هر چقدر آب سخت تر باشد زودتر به مصرف میرسد.
انصاری –
با عرض سلام و خسته نباشی. برای چه منظوری باید آندهای منیزیم قبل از مدفون شدن زیر خاک در آب غوطه ور شوند؟
اشکان محمدی –
با سلام و درود،
این محصول به این دلیل در آب قرار میگیرد تا پس از مدفون شدن در خاک، با کاهش تراکم خاک اطراف، عملکرد آند فدا شونده را بهبود بخشد. و سرعت پدیده خوردگی را کاهش دهد.
