بالشتک لغزشی ‌‌‌

بالشتک های شرکت افزیر دارای انواع مختلفی هستند. بالشتک کروی آلمانی شرکت افزیر قابل ارائه و نصب توسط این شرکت در کلیه نقاط ایران است. بالشتک مخصوص پل شرکت افزیر با دوام بالا، می‌تواند در مقابل نیروهای وارده مقاومت لازم را داشته باشد و مناسب شرایط جوی ایران است.


معرفی محصول

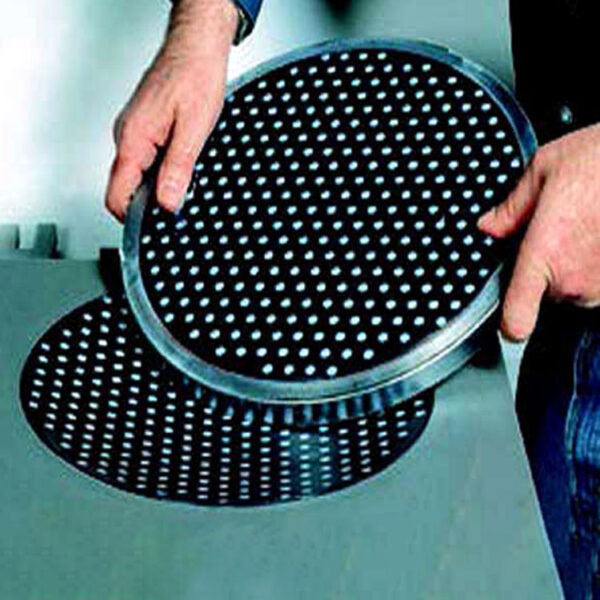

در سطح جداسازهای اصطکاکی ( بالشتک لغزشی ) MAURER از ماده ای لغزنده به نام MSM (که تحت لیسانس شرکت Maurer می‌باشد) استفاده می‌شود که دارای مزیت‌های بسیاری نسبت به تفلون PTFE است.  MSM به طور قابل توجهی عمر بالا در مقابل سایش و تحمل بار دو برابر (به ویژه در دماهای بالا) در مقایسه با PTFE دارد. جداسازهای لغزشی MSM برای تغییرمکان‌های با سرعت بالا بسیار مناسب می‌باشد و در اثر سرعت‌های بالا سایش کمتری نسبت به تفلون از خود نشان می‌دهد. این جداگرها با توجه به مقاومت بالا دارای ابعاد کوچکتری هم می‌باشند. MSM عملکردی مستقل از دما دارد و دماهای بسیار پایین نیز اصطکاک کمتری از خود نسبت به تفلون نشان می‌دهد. این تكیه گاه‌ها به دلیل ساختار خاص خود، در برابر نیروهای رو به بالای زلزله Uplift بسیار مقاوم می­‌باشند. نیروی زلزله در جداسازهای لغزشی به نسبت حاصل ضرب سهمی كه هر ستون از جرم سازه می‌برد در اصطكاك ایستایی صفحات، پای هر ستون می‌افتد و این موضوع سبب می‌شود كه مركز سختی تقریبا بر مركز جرم منطبق گردد و پیچشی در سازه رخ ندهد.

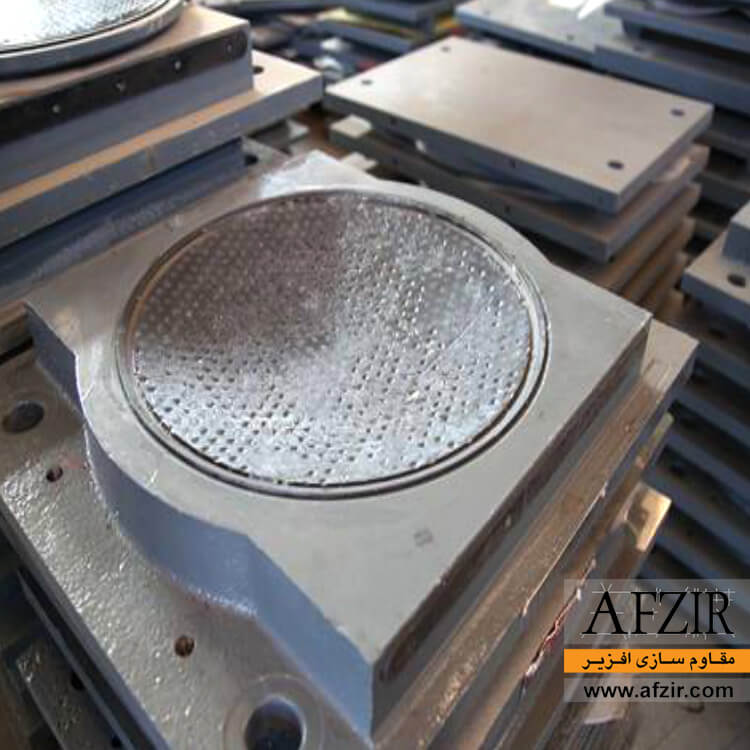

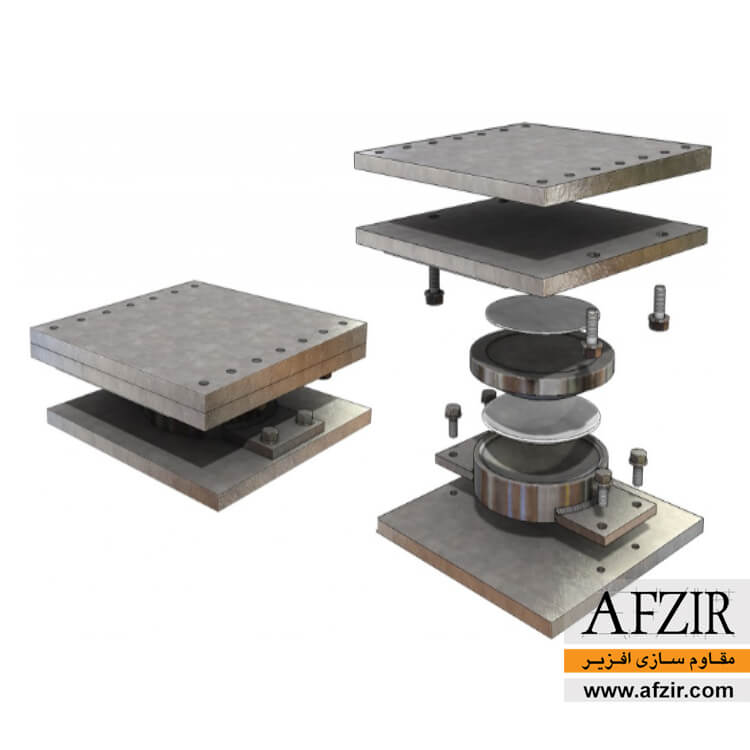

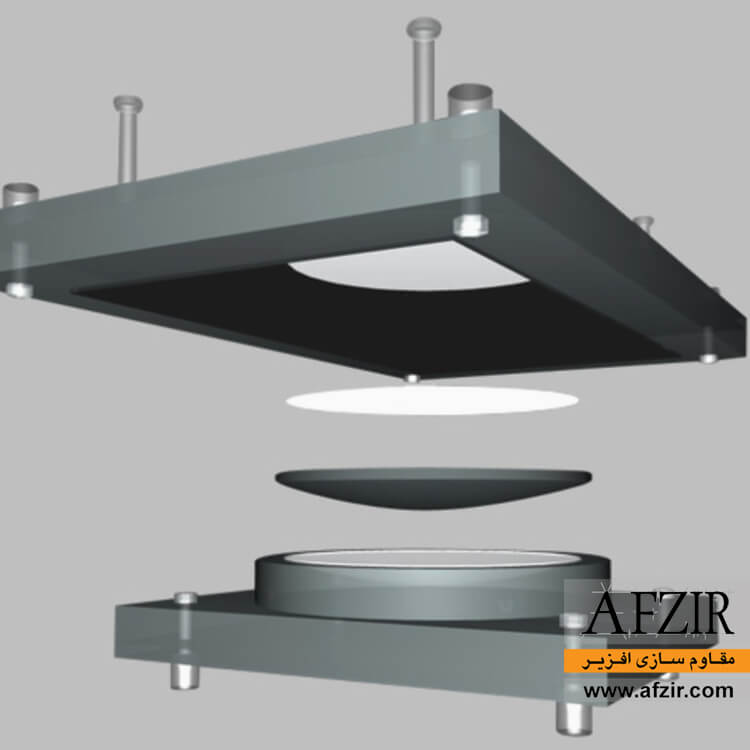

جداسازهای کروی MAURER MSM®(spherical bearings) از لحاظ فنی در اروپا برای بارهای تا 20000 تن مورد تست قرار گرفته و تحت شماره European Technicall Approval ETA-06/0131 مورد تصویب قرار گرفته است این جداگرها مناسب برای پل های راه آهن و استفاده در مناطق با دمای شدید می‌باشد.

تکیه گاه لغزشی
تکیه گاه لغزشی
تکیه گاه لغزشی
تکیه گاه لغزشی
تکیه گاه لغزشی
تکیه گاه لغزشی
جداسازهای اصطکاکی
جداسازهای اصطکاکی

بالشتک لغزشی

بالشتک لغزشی

مشخصات فنی و اجرایی
