شناسه محصول : 3940

الیاف فولادی

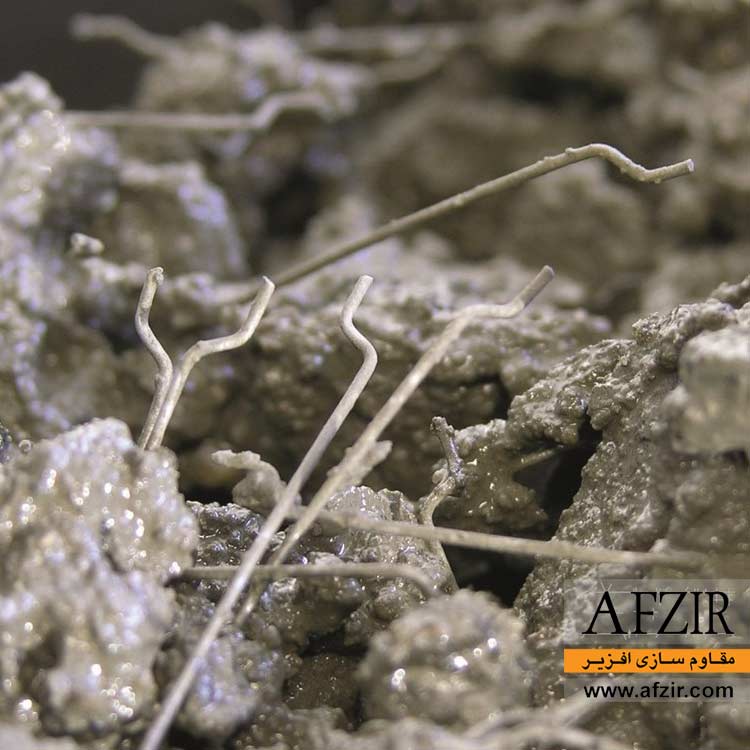

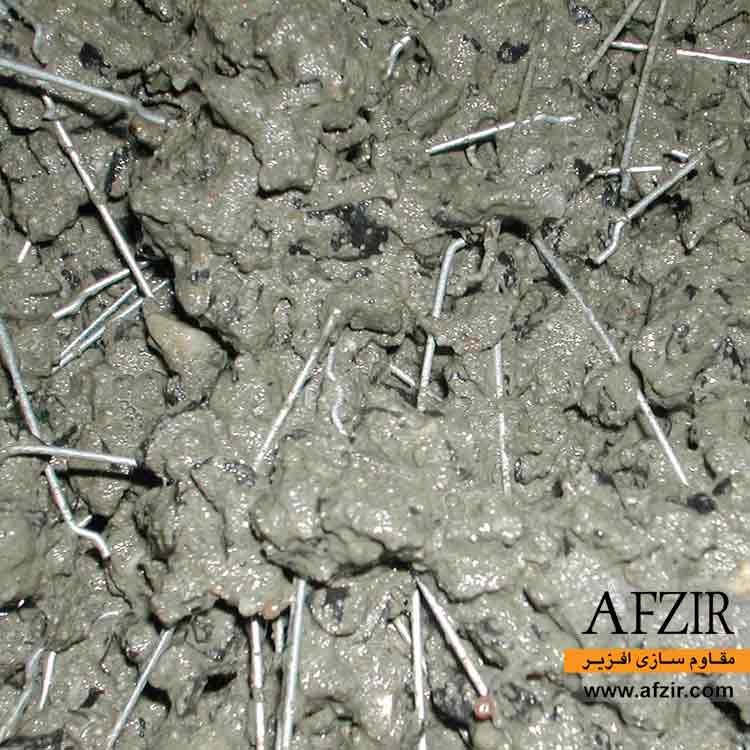

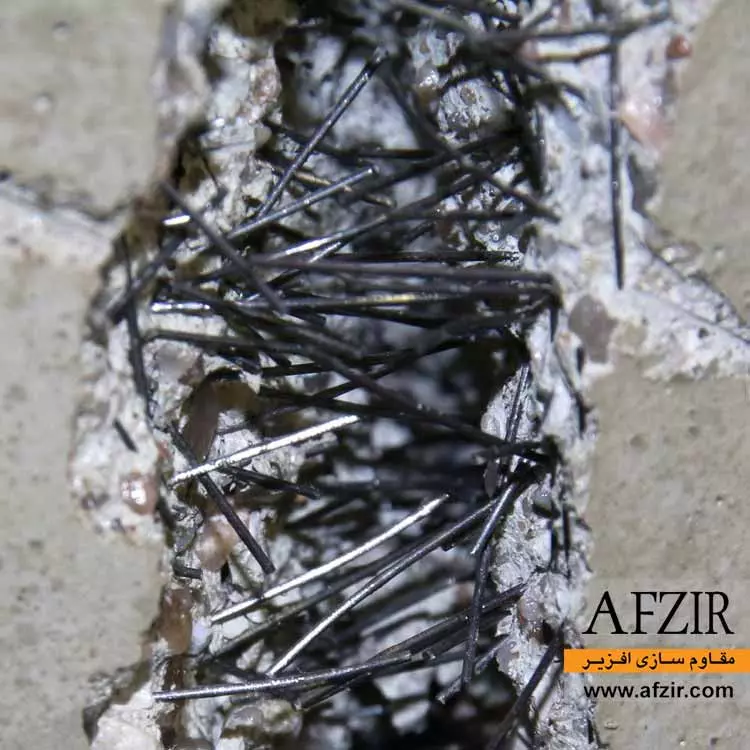

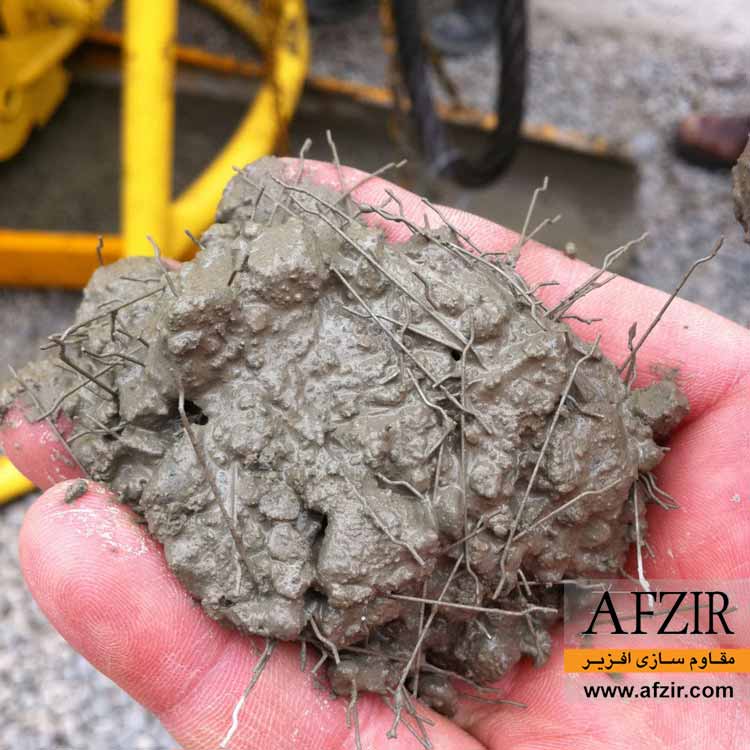

بتن مسلح به الیاف فولادی(کد ™STF) یا(SFRC (Steel Fiber Reinforced Concrete، بتنی است که از الیاف فولادی برای مسلح سازی آن استفاده می‌شود. این نوع بتن که به بتن الیاف هم معروف است، کاربردهای بسیار زیادی در صنایع پیدا کرده است. با توجه به قابلیت‌های فراوان بتن مسلح به الیاف فولادی، کمیته 544 موسسه ACI، آئین نامه استفاده از آن را در بتن الیافی تدوین کرده است. در حال حاضر اطلاعات مهندسین و متخصصین فعال در حوزه ساخت و ساز و مجریان کفپوش بتنی نسبت به این نوع الیاف و مکمل آن یعنی الیاف پلی پروپیلن یا الیاف PP بسیار زیاد است.


توضیحات

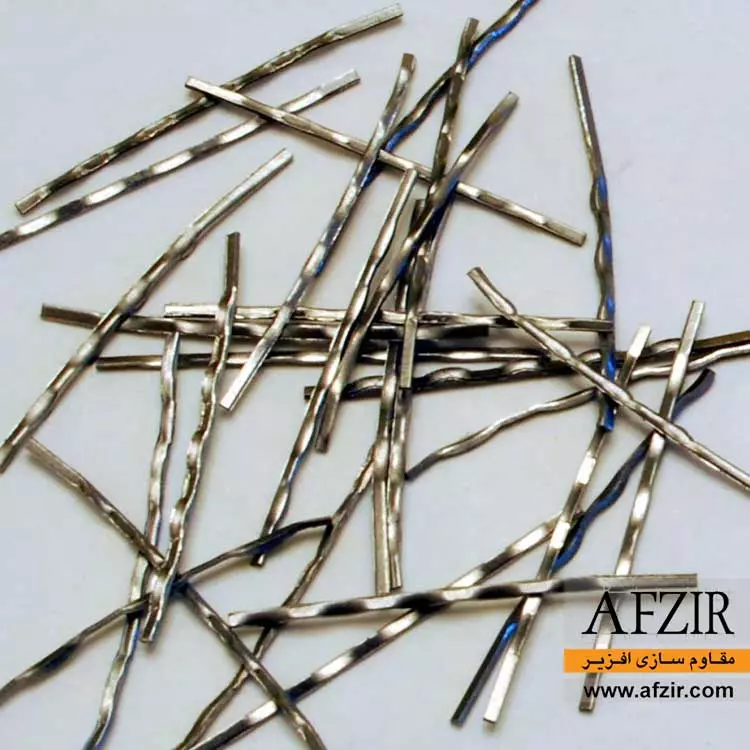

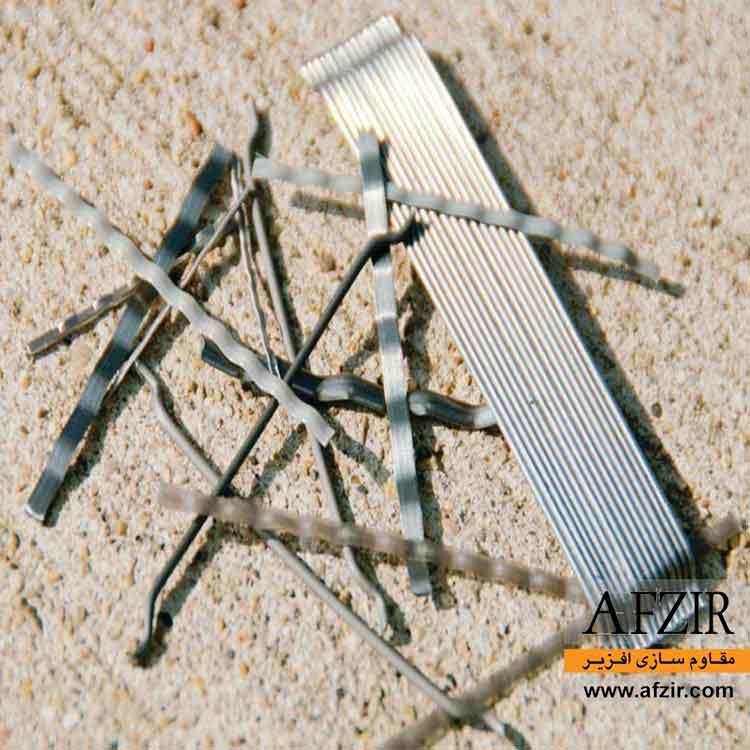

الیاف فولادی دارای انواع مختلفی برحسب شکل مقطع هستند که عبارتند از الیاف فولادی دایره‌ای شکل، الیاف فلزی مستطیلی شکل و الیاف فولادی نیم‌دایره‌ای شکل و الیاف با مقاطع نامنظم یا متغیر در طول. همچنین این الیاف می‌توانند صاف و یا خمیده با ابعاد مختلف باشند. برای توصیف این پارامتر، از فاکتوری به نام نسبت تصویر (Aspect Ratio) استفاده می‌شود. این پارامتر، حاصل تقسیم طول به قطر است (در صورتی که مقطع دایره‌ای نباشد، می‌توان قطر دایره معادل با سطح مقطع مورد نظر را محاسبه نمود). همچنین این الیاف در دو حالت الیاف فولادی قلاب‌دار و الیاف فولادی سینوسی موجود هستند. نوع قلاب‌دار و سینوسی آن بسیار بهتر از نوع ساده آن است و درگیری زیادی در بتن ایجاد می‌کند. به لحاظ کیفیتی و کمیتی موجب بهبود خواص بیشتری از بتن SFRC می‌شود.

ویژگی‌ها


  • افزایش مقاومت کششی
  • افزایش جذب انرژی و مقاومت در برابر ضربه
  • افزایش مقاومت در برابر خستگی و کرنش گسیختگی
  • افزایش مقاومت در برابر تنش‌های حرارتی و جمع شدگی
  • افزایش مقاومت برشی، خمشی و فشاری
  • صرفه‌جویی در زمان، هزینه و مصالح
  • افزایش چکش‌خواری یا شکل‌پذیری

کاربردها


بسته‌بندی


  • کیسه‌های 10-20 کیلویی

رنگ محصول


  • مسی
  • خاکستری

مشخصات فنی و اجرایی

مشخصات فیزیکی
طول الیاف 30-50mm
قطر معادل 0.8-1.2mm
مقاومت کششی 1050MPa
نوع الیاف الیاف فولادی

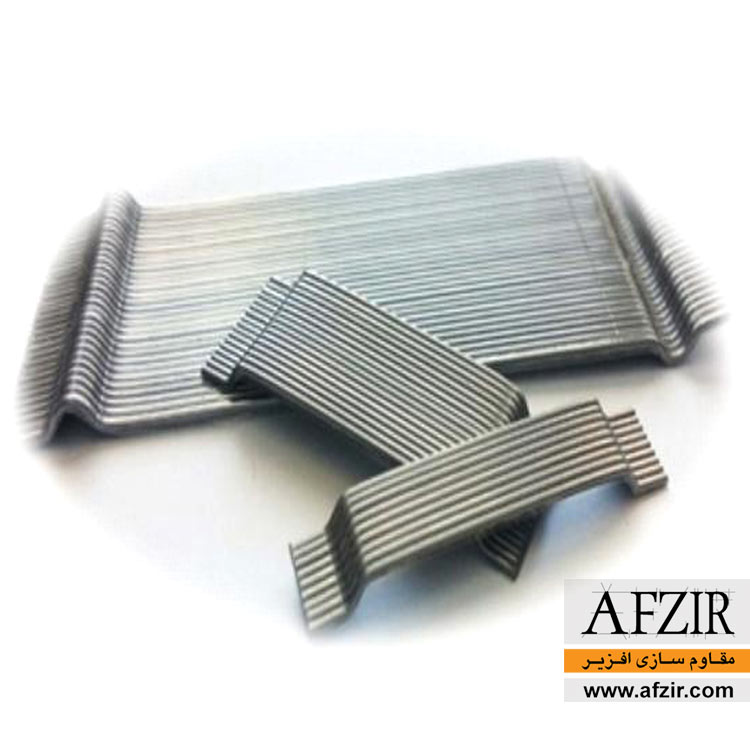

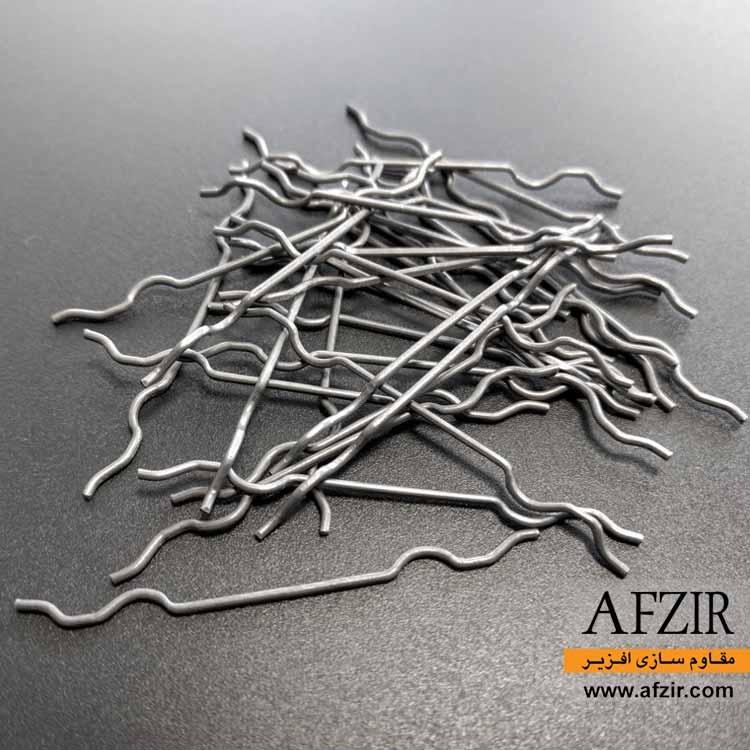

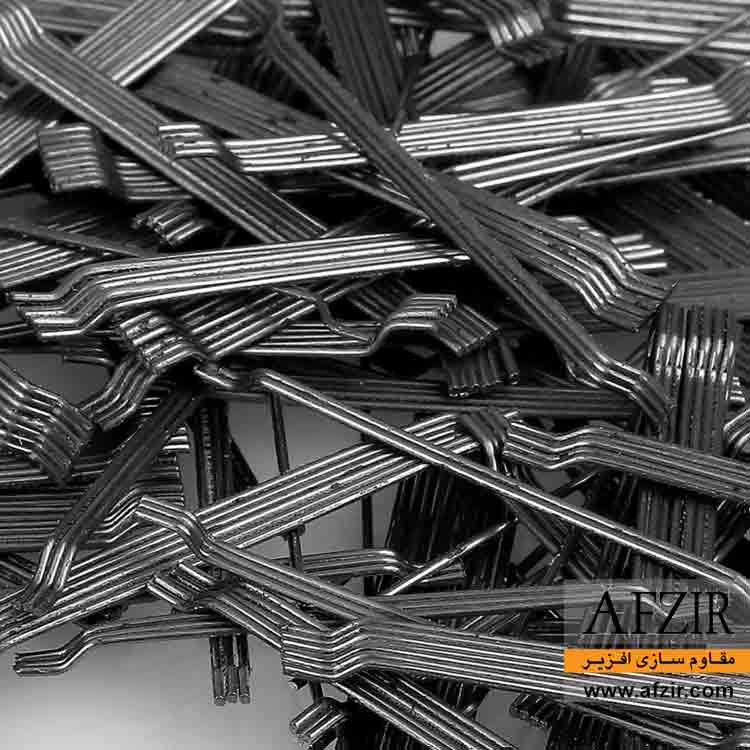

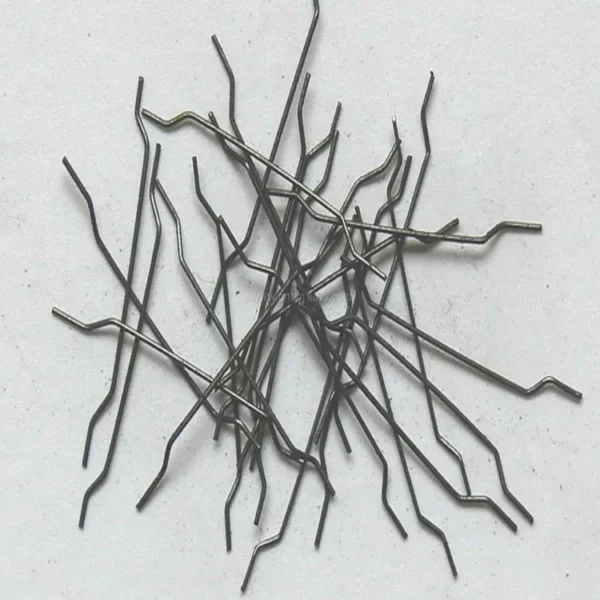

شکل ظاهری سیم فولادی سینوسی و قلاب‌دار
راهنمای ناظران و طراحان

طرح اختلاط بتن مسلح به الیاف فولادی یا SFRC، مانند طرح اختلاط بتن‌های معمول است؛ با این تفاوت که برای رسیدن به کارایی مناسب و حداکثر استفاده از توان الیاف فولادی، باید نسبت‌ها را تغییر داد. این مسئله ممکن است با تغییر حداکثر اندازه سنگ‌دانه، تغییر درصد سیمان و یا اضافه کردن خاکستر بادی ارضا شود. مطابق روابط ارائه‌شده در ACI 544.4R-2 می‌توان روند طراحی بتن مسلح شده به الیاف فولادی یا SFRC را به شرح زیر دسته‌بندی نمود: مقاومت خمشی رفتار بتن‌های معمولی تا اولین ترک‌خوردگی محاسبه می‌شود؛ اما در بتن‌های مسلح شد به الیاف فولادی یا بتن SFRC مقاومت بتن نسبت به مقاومت آن در اولین ترک‌خوردگی کمی افزایش می‌یابد؛ بنابراین: f_d=f_ct (1 R_(e,3)/100) f_d=f_ct f_(e,3) که در این روابط: f_d= ظرفیت خمشی f_ct= مقاومت ترک‌خوردگی اولیه f_(e,3)=P_(e,3)*L/(bh^2 ) R_(e,3)=f_(e,3)/f_ct *100 h,b= عمق و عرض مقطع هستند. P_(e,3)= است L/150 متوسط میزان باری که باعث تغییر شکل تیر به مقدار مقاومت فشاری به‌طور تجربی مشاهده شده است با اضافه کردن الیاف فولادی به بتن، مقاومت فشاری آن به صورت زیر اضافه می‌گردد. F_f=F_c (1 K_1 P)=F_c*α که در رابطه فوق: F_f= مقاومت فشاری بتن مسلح به الیاف فولادی است F_c= مقاومت فشاری بتن بدون الیاف K_1= ثابت تجربی 123/0 P= درصد حجمی الیاف فولادی α= ضریب بزرگنمایی

مدارک مرتبط

دیتاشیت فنی

دانلود

برگه ایمنی

دانلود

دتایل‌ و نقشه‌ها

دانلود

گالری تصاویر

مقالات مرتبط

بتن

الیاف فورتا چیست و چه کاربردی دارد ؟

الیاف فورتا چیست؟ الیاف فورتا یکی از پرکاربردترین و جذاب ترین انواع الیاف برای مهندسین در خصوص طراحی طرح اختلاط…

اطلاعات بیشتر

بتن

بتن تقویت شده با الیاف فولادی (SFRC)

بتن مسلح شده با الیاف فولادی یک نوع از بتن است که دارای الیاف فولادی در طرح اختلاط خود می…

اطلاعات بیشتر

بتن

مسلح سازی بتن با استفاده از الیاف فولادی

بتن مسلح با الیاف فولاد Steel Fiber Reinforced Concrete (SFRC) بتن معمولی از مقاومت کششی خوبی برای مقاومت در برابر…

اطلاعات بیشتر

بتن

مزایای استفاده از الیاف بتن در تهیه ملات‌های ترمیمی

الیاف بتن قطعات کوچک از مصالح گوناگون بر پایه فیبر شیشه‌ای، کربن و حتی پلاستیکی و فلزی هستند که به…

اطلاعات بیشتر

سوالات متداول

بهترین نوع الیاف فولادی کدام است؟

نوع الیاف فولادی با قلاب از منظر درگیری زیادی که در بتن ایجاد می کند بهترین نوع است.

ویژگی الیاف فولادی چیست؟

الیاف فولادی، ملات یا بتن حاوی الیاف گسسته ناپیوسته است که به صورت پنوماتیکی با سرعت بالا بر روی سطح پخش می شود.

شاتکریت با الیاف فولادی چه تفاوتی با شاتکریت معمولی دارد؟

شاتکریت تقویت شده با الیاف فولادی استحکام کششی بالاتری نسبت به شاتکریت معولی غیر مسلح دارد.

مزایای استفاده از الیاف فولادی چیست؟

افزایش ظرفیت باربری بتن، کاهش ضخامت دال بتنی،ظرفیت بار توسط ترک های بتن کاهش نمی یابد و ...

نظرات (7)

نقد و بررسی‌ها

  1. حمیرا

    سلام ؛
    آیا این الیاف قبل از مصرف بهم متصل هستند؟

    • اشکان محمدی

      سلام؛
      بله این الیاف قبل از این که داخل میکسر ریخته شوند یا به مخلوط خشک بتن اضافه شوند بصورت ردیفی بهم پیوسته اند و پس از اختلاط از هم جدا میشوند.

  2. آرش مهرگانی

    با سلام ایا برای طراحی این بتن های مسلح شده با الیاف فولادی استانداردی موجود هست؟
