شناسه محصول : 16762

انکر و Spike کربن

انکر و یا اسپایک کربن  (کد ™CSA) از جمله مصالح نوین و کاربردی در مقاوم‌سازی، ترمیم و بهسازی سازه‌ها می‌باشد. FRP Spike از جمله روش‌های کاربردی در نصب و استفاده از الیاف‌هایFRP بوده که موجب افزایش قابل‌توجه فشار محوری و چسبندگی بالاتر سطح و فیبر کامپوزیت (FRP) می‌شود. انکرهای کربن از رشته‌های کربن تک جهته تشکیل شده‌اند. استفاده از اسپایک و انکر کربن موجب افزایش کارایی فیبر کامپوزیت (FRP) لذا استفاده وسیعی در مقاوم‌سازی، ترمیم و بهسازی انواع مختلف سازه‌ها دارد و همچنین ضمن افزایش مقاومت برشی و کششی مطلوب در سازه‌هایی که نیاز به تقویت سازی دارند، در مواردی که تغییر کاربری انجام می‌شود نیز کاربرد دارند. از دیگر مزایای Spike و انکر کربن می‌توان به جلوگیری از جداشدگی و دیباندینگ (debonding) بین الیاف و سطح اشاره نمود.


توضیحات

Spike و انکر کربن یکی از محصولات کاربردی مقاوم سازی و بهسازی سازه می‌باشد. انکر واسپایک کربن یک محصول ساخته شده در کارخانه است که از رشته های الیاف کربن ساخته شده است. استفاده از این محصول در مقاوم سازی با پلیمر تقویت شده با الیاف FRP باعث افزایش کرنش محوری و همچنین باعث استحکام سطح بین سطح و الیاف کامپوزیت FRP می شود که کارایی کامپوزیت FRP را افزایش می‌دهد. انکر و اسپایک کربن را می‌توان برای انواع مختلفی از اشکال ساختاری که با کامپوزیت‌های FRP تقویت شده‌اند، اعمال کرد.

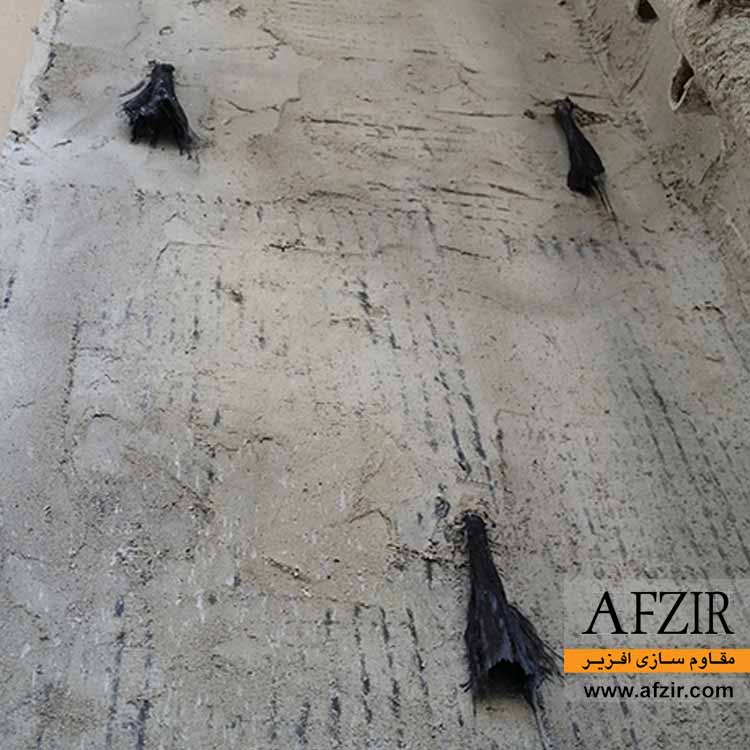

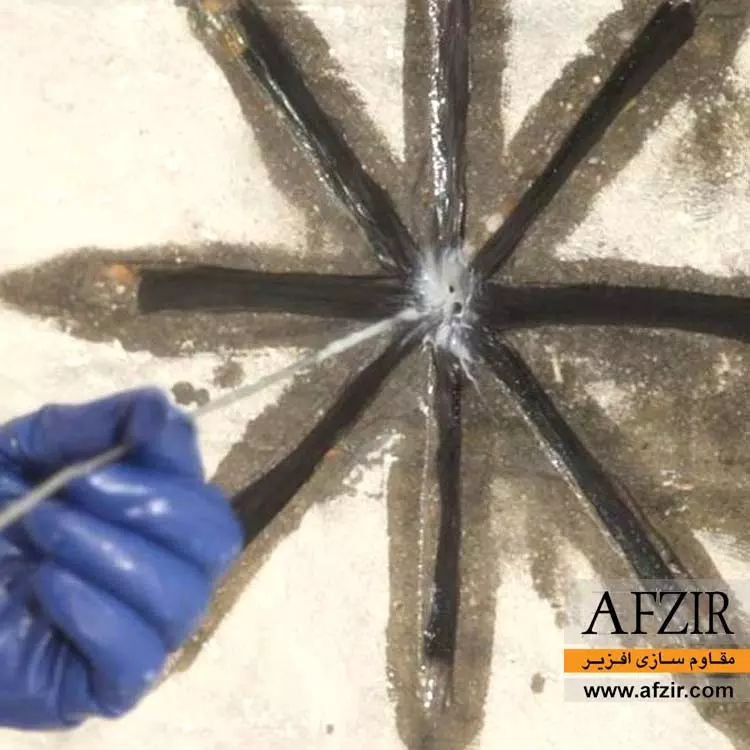

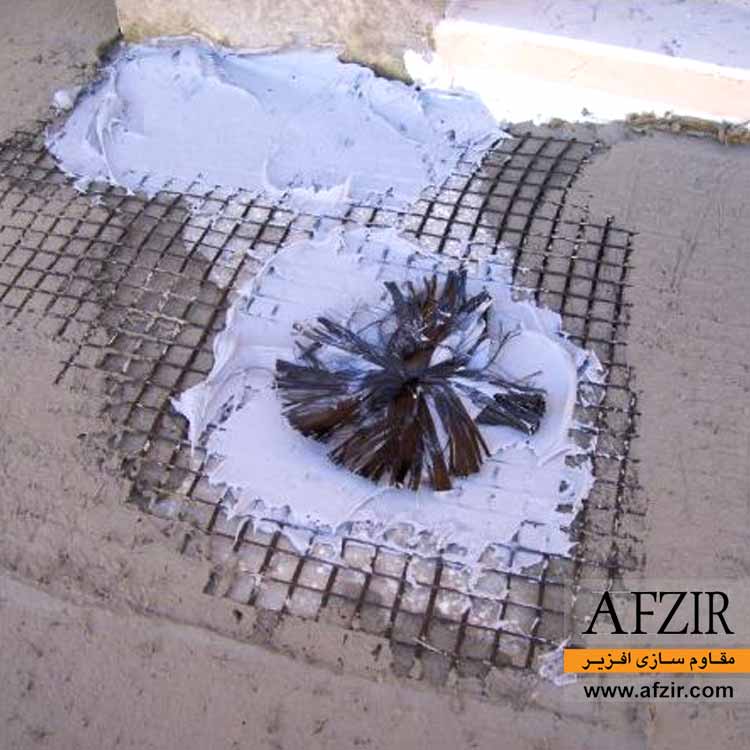

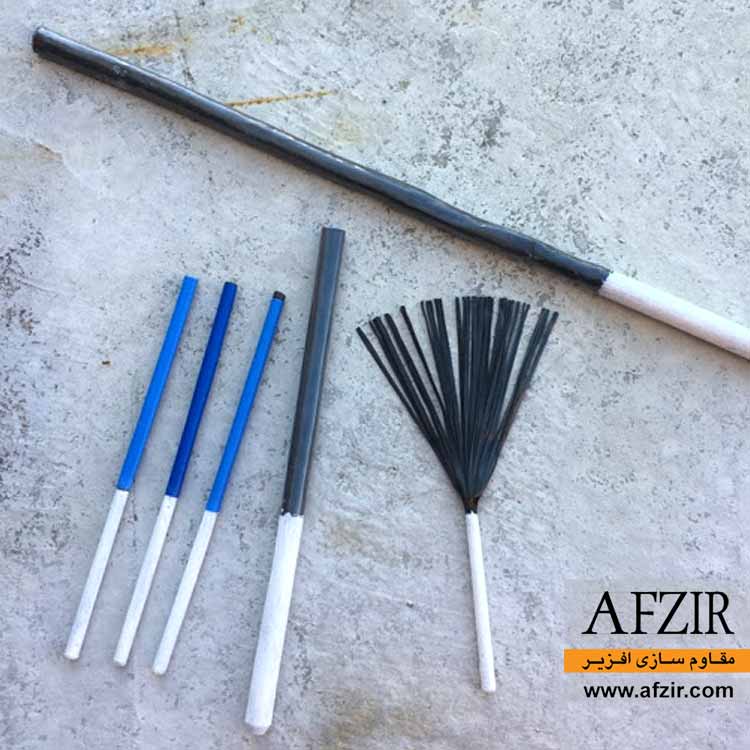

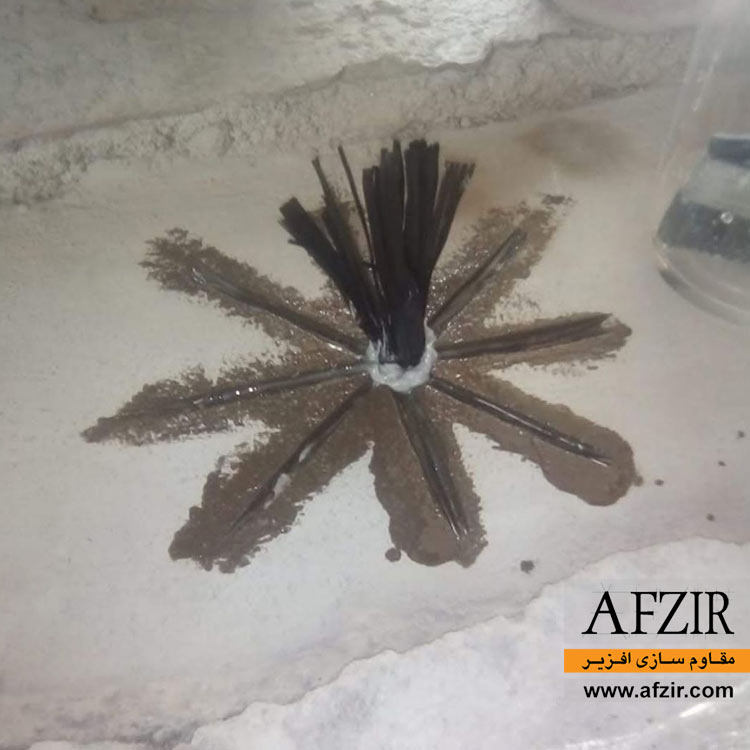

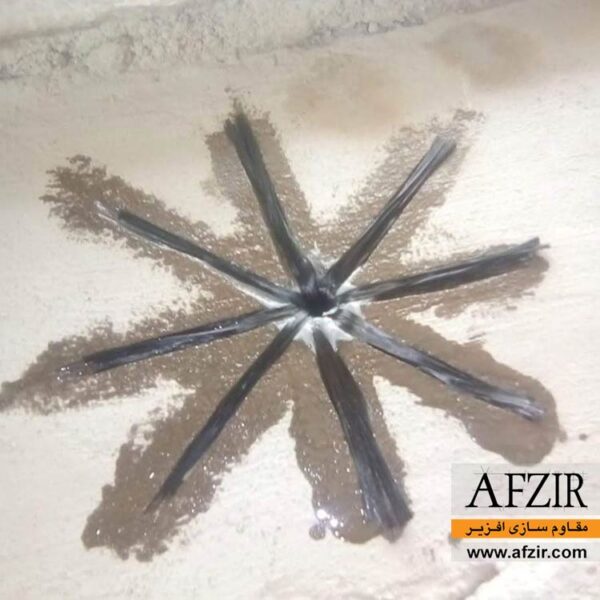

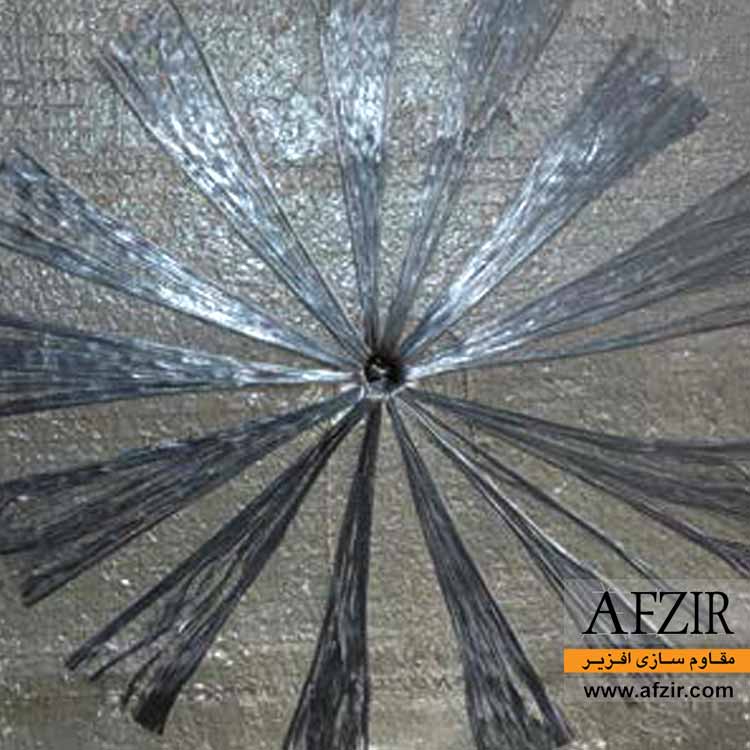

انکرهای FRP معمولاً به عنوان پیچ‌های فیبر یا رول پلاک‌های FRP شناخته می‌شوند، اما برای سادگی، به عنوان انکر واسپایک FRP نامیده می‌شوند. این انکرها از یک دسته الیاف یا یک ورق الیافی تشکیل شده‌اند که یک سر بسته به شکل دایره‌ای یا بادبزن باز شده و به ورق FRP متصل می‌شود و سر دیگر آن با استفاده از رزین اپوکسی در یک سوراخ از پیش حفر شده تعبیه شده است. لنگرهای FRP از سه جزء تشکیل شده است.

ویژگی‌ها


  • مدول و استحکام کششی بالا
  • مقاومت مکانیکی و شیمیایی بالا
  • مقاومت مناسب در دمای بالا و پایین
  • دارای ویژگی خود عمل آوری
  • دوام عالی
  • وزن سبک
  • مقاوم در برابر نیروی الکتریسیته
  • دوره بهره برداری طولانی مدت
  • نصب و اجرای آسان
  • کاهش هزینه های تقویت با کامپوزیت FRP
  • پایین آمدن قیمت مقاوم سازی سازه

کاربردها


  • افزایش قدرت باربری سازه های مختلف
  • بهسازی لرزه‌ای سازه و افزایش مقاومت در برابر افزایش بار و یا نیروی زلزله
  • کاهش وزن سازه نسبت به سایر روش های مقاوم سازی

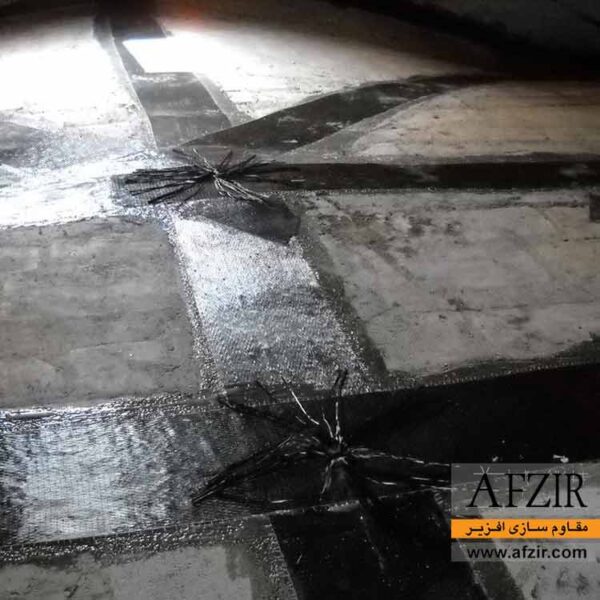

  • جهت تقویت الیاف FRP در نواحی انتهایی و نقاط مرزی (نواحی قطع الیاف)
  • استفاده در مواردی که امکان جداشدگی الیاف از سطح سازه وجود دارد.
  • استفاده در مواردی که نیاز به تعداد بالای لایه های الیاف در سازه می باشد.
  • جهت کاهش مصرف الیاف در مقاوم سازی با سیستم های FRP

بسته‌بندی


——–

رنگ محصول


  • مشکی

مشخصات فنی و اجرایی

مشخصات فیزیکی
مشخصات اسپایک کربن
رنگ مشکی
مقاومت کششی 4900MPa
مدول کششی 230GPa
رزین های سازگار اپوکسی، پلی استر و….
دمای نگهداری ‎4℃-38℃‎
مراحل اجرا

تمهیدات لازم برای نصب Spike و انکر کربن:

آماده سازی سطح جهت اجرای Spike و انکر کربن
آماده‌سازی بستر می‌تواند بر کیفیت عملکرد سیستم تأثیر بسزایی داشته باشد.

  • تمام سطوح باید از خاک، خاک، گردوغبار، ترکیبات درمان، روغن، گریس، واکس و سایر مواد آلوده تمیز شود.
  • در صورت وجود ناهمواری یا آلودگی سطوح نیاز به سنگ‌زنی، ماسه شویی، شستشوی فشار و یا دیگر روش‌های مکانیکی معمول دارند.
  • برای پاک کردن گردوغبار و گردوخاک باید از پاک‌کننده صنعتی استفاده کرد.
  • توجه داشته باشید که سطوح بتونی باید کاملاً خشک شوند یا خالص شوند تا چسب بتواند خشک شود.

روش بکارگیری SPIKE کربن:

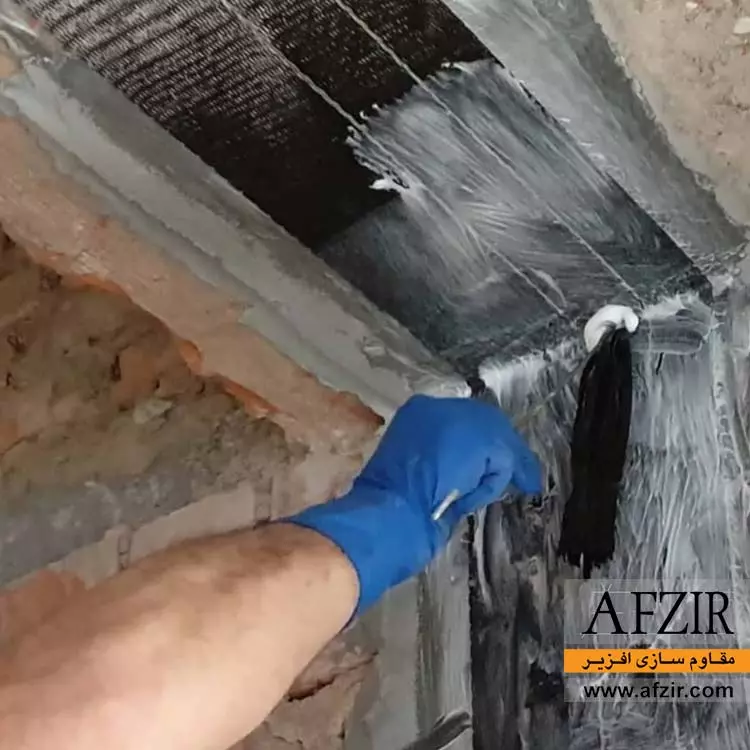

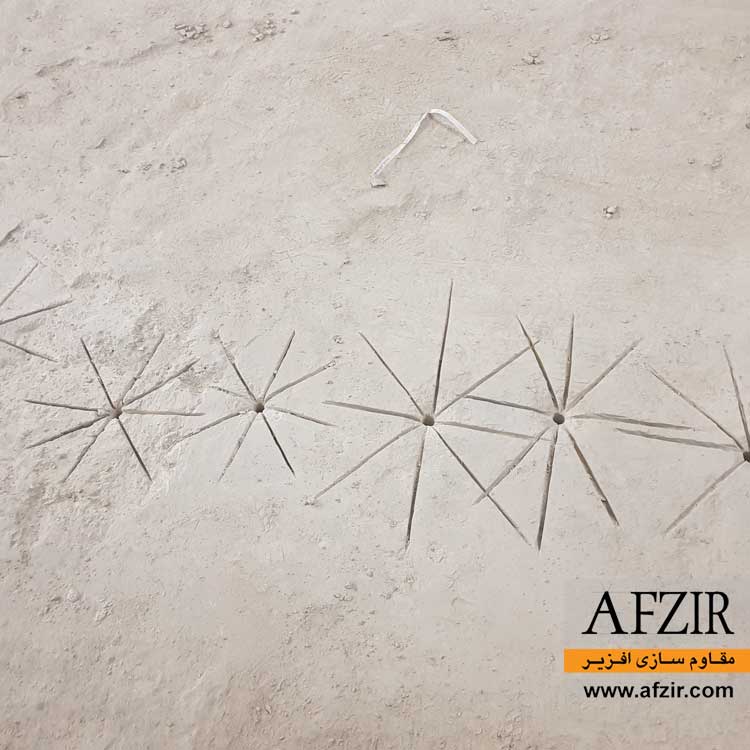

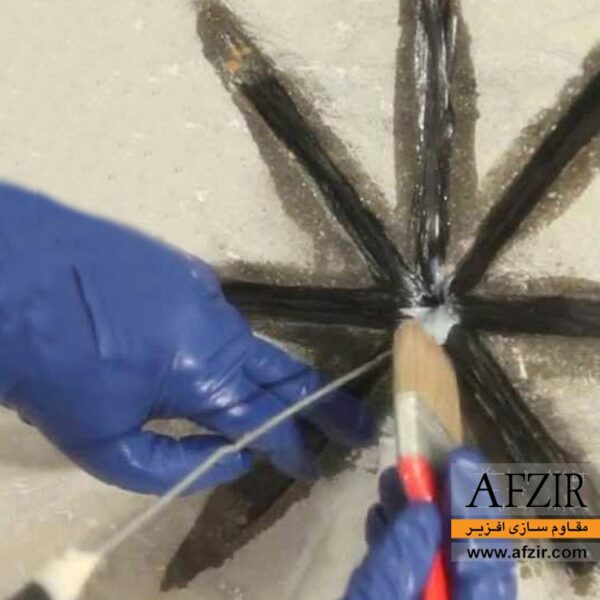

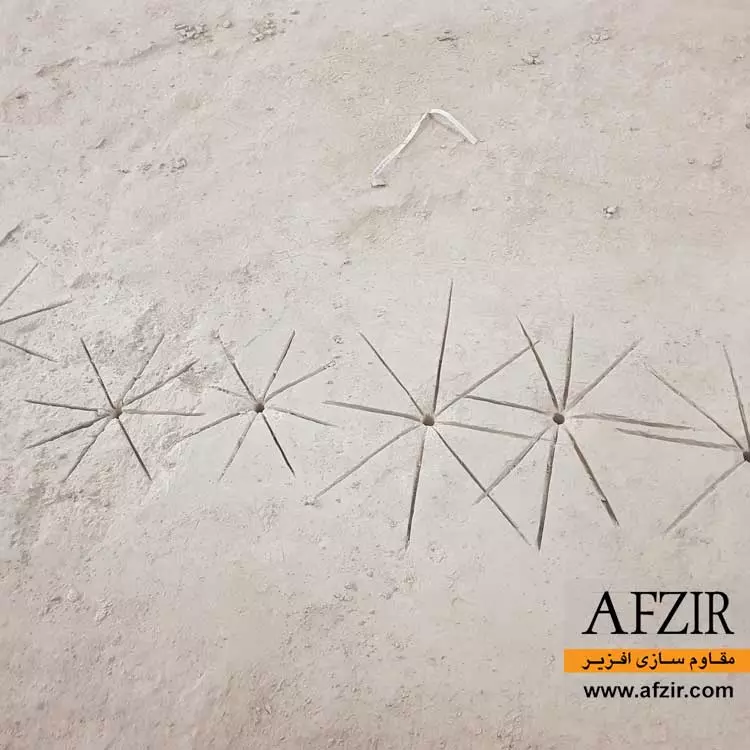

طراحی و محاسبات مربوط به روش Spike و انکر کربن و FRP های مورد استفاده بر طبق آئین‌نامه و مشخصات استاندارد و توسط مهندسین طراح انجام می‌شود. محل موردنظر جهت اجرای انکرها را با دایره مشخص کرده و سوراخ‌هایی با قطر 12 میلی‌متر ایجاد می‌کنیم. برای اطمینان از فرو رفتن کامل انکر ها در داخل سوراخ‌ها، عمق سوراخ‌ها را از ارتفاع انکر ها 3 میلی‌متر بزرگ‌تر در نظر گرفته شده است. پس از آن روی سطح بتن و داخل سوراخ‌ها با وسیله‌های موجود باد انداخته، تا گردوغبارها از بین روند و سطح و سوراخ تمیز باشد. از رزین یا انواع دیگر چسب‌های سازگار با این سیستم جهت اشباع کردن ورق‌های FRP، سطح بتن و انکرها استفاده می‌شود. سپس FRP را متصل کرده و اجرای روش به پایان می‌رسد.

نکات ایمنی
  • تمام اجزای سیستم FRP کامپوزیت ممکن است باعث تحریک و حساسیت پوست شود لذا استفاده از دستکش های مقاوم در برابر شیمیایی توصیه می شود.
  • از تنفس بخارات و گرد و غبار اجتناب کرده و در صورت تنفس دشوار به پزشک مراجعه کنید.
  • محصولات رزین می توانند باعث تحریک شدید چشم شوند. از تماس با چشم جلوگیری شده و از عینک ایمنی استفاده شود.
  • این روش نباید در هوای سرد و مرطوب اجرا شود.

مدارک مرتبط

دیتاشیت فنی

دانلود

برگه ایمنی

دانلود

دتایل‌ و نقشه‌ها

دانلود

گالری تصاویر

مقالات مرتبط

مقاوم سازی و بهسازی لرزه ای

19 روش مقاوم سازی ساختمان‌های بتنی و فولادی

مقاوم سازی ساختمان: انواع راهکارها و روش‌ها نیاز گسترده و روز افزون جامعه به ساختمان و مسکن، ضرورت استفاده از…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

کامپوزیت کربن چیست؟

تاریخچه کامپوزیت: استفاده از کامپوزیت‌ها از زمان‌های گذشته در بین مردم رواج داشته است، به‌عنوان مثال افزودن کاه به گل…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

تاثیر SPIKE در جدایش از سطح و عملکرد FRP

پارامتر های مانند رشد جمعیت، افزایش بار، خرابی های زیست محیطی، آسیب ها و نقص های طراحی برخی از دلایلی…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

روش های مقاوم سازی ساختمان

در سال‌های اخیر با توجه به زمین لرزها های بزرگ رخ‌داده در سراسر جهان مانند زلزله شیلی 1960،کوبه 1995 باعث…

اطلاعات بیشتر

سوالات متداول

انکر و اسپایک کربن چیست؟

انکر و اسپایک کربن، دسته‌ایی از رشته‌های الیاف‌ کربن تک جهته با طول‌های یکسان هستندکه به منظور ‏تامین مهار و اتصال بین کامپوزیت‌های ‏FRP‏ و المان مورد نظر استفاده می‌شود. ‏

نحوه اجرای Spike و انکر کربن چگونه است؟

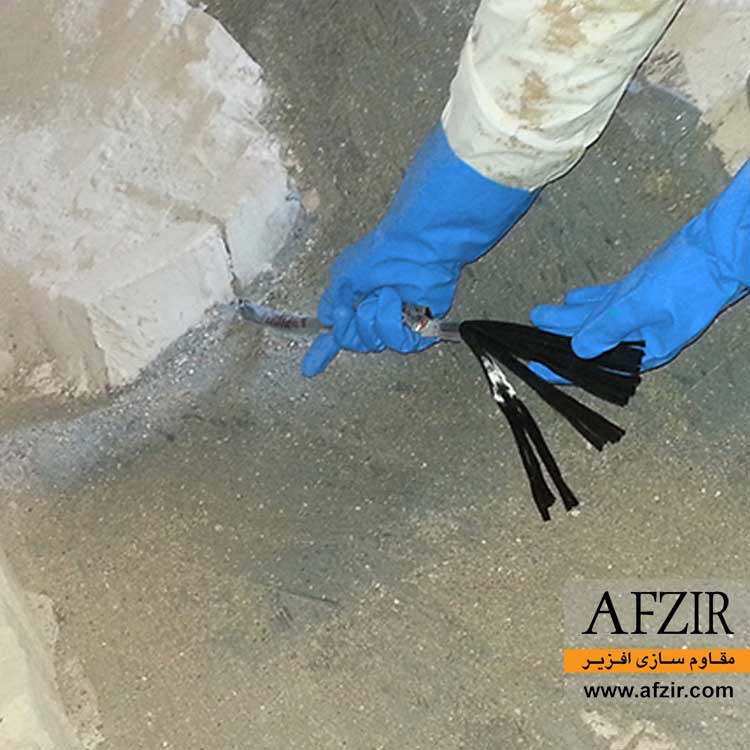

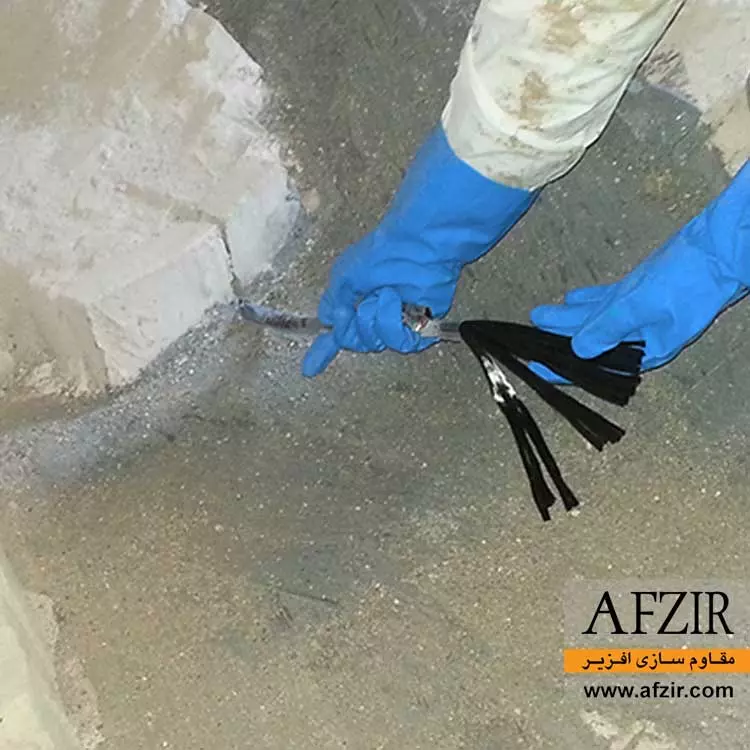

ابتدا باید سطح مورد نظر از هرگونه آلودگی پاکسازی شود. سپس حفره‌ایی در سطح مورد نظر با قطر 12 ‏میلی‌متر ایجاد گردد و درون حفره‌ها با استفاده از پمپ‌های باد از هرگونه گردوغبار و الولدگی‌ها مبرا شود. ‏سپس باید رزین مربوطه طبق دستورالعمل سازنده مخلوط شود. انکر و اسپایک داخل حفره قرار گرفته و به ‏رزین آماده شده به صورت دستی آغشته می‌شود. علاوه براین حفره نیز باید با استفاده از رزین پرشود. در نهایت باید مدت زمان پخت طی شود. ‏

انکر و اسپایک کربن چه کاربردی دارد ؟

انکر و اسپایک کربن با ایجاد لنگر مناسب، اتصال بین کامپوزیت ‏FRP‏ و سطح المان مورد نظر را تقویت می‌کند. انکر و اسپایک ‏سبب بهبود عملکرد کامپوزیت‌های ‏frp‏ می‌شود. علاوه بر این از جداشدگی و لایه لایه شدگی کامپوزیت‌های ‏frp‏ ازسطح جلوگیری ‏می‌کند. انکر و اسپایک معمولا در نواحی کناری که ایجاد اتصال و مهار بین ورق‌های تقویتی ‏frp‏ و سطح به طور عادی ممکن ‏نیست، استفاده می‌شود.‏

قیمت انکر و اسپایک کربن چقدر است؟

قیمت انکر و اسپایک کربن بر اساس مقدار طول مورد نیاز از آن تعیین می‌گردد. به دلیل نوسانات بازار، ارائه ‏یک قیمت واحد امکان پذیر نمی‌باشد. بدین منظور، برای استعلام قیمت روز انکر و اسپایک کربن می‌توانید با ‏کارشناسان ما در شرکت مقاوم‌سازی افزیر تماس حاصل فرمایید.‏

شکل ظاهری انکر و اسپایک کربن چگونه است؟

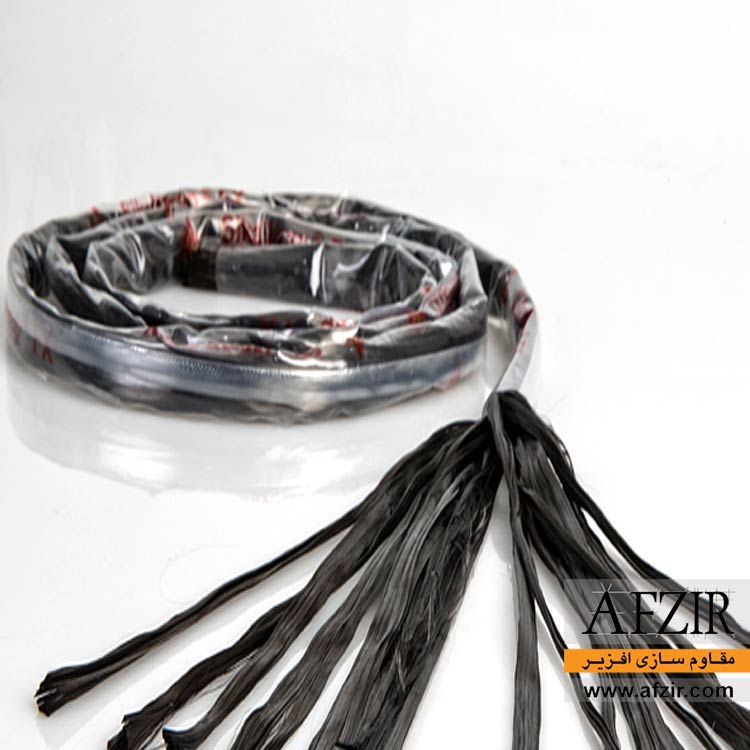

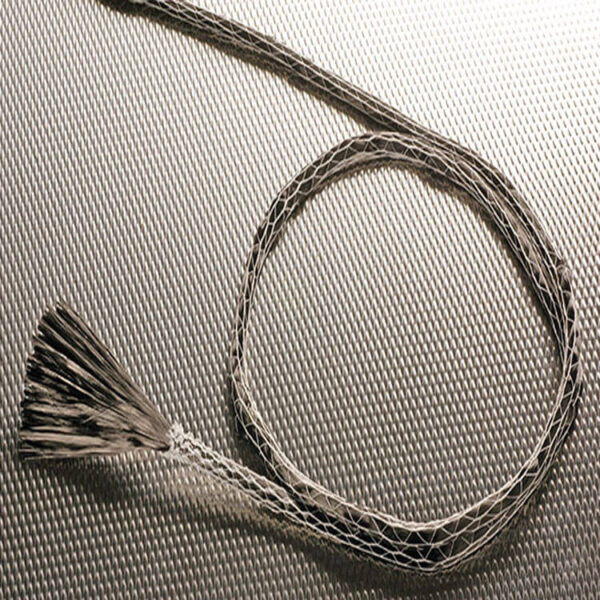

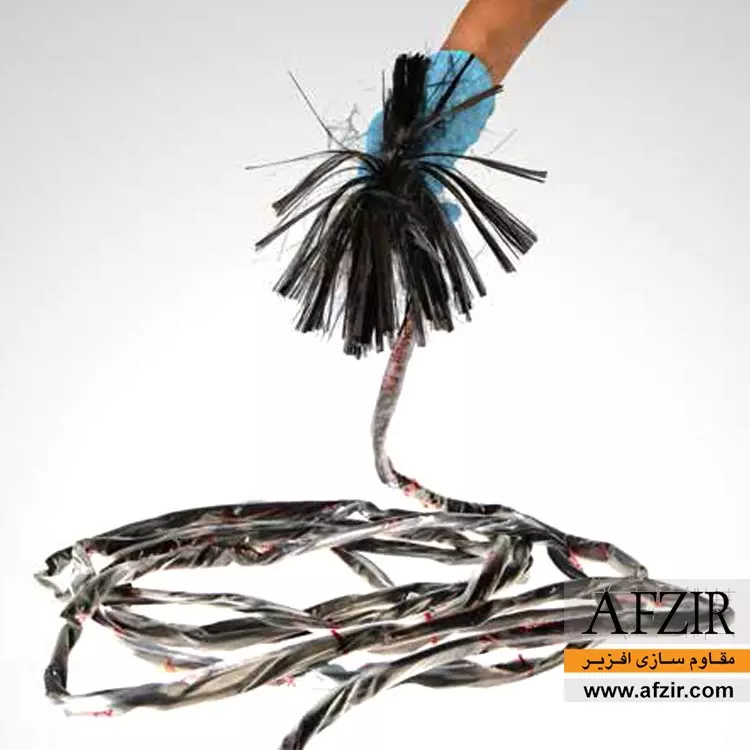

انکر و اسپایک کربن را می‌توان به یک طنابی که دو سر و یا یک سر آن رشته رشته شده است، تشبیه نمود. ‏

انکر و اسپایک کربن با چه رزین‌هایی به کار می‌رود؟

انکر و اسپایک کربن با رزین‌هایی چون رزین اپوکسی و رزین وینیل‌استر سازگار است. بنابراین می‌تواند با ‏استفاده از این رزین‌ها اجرا شود.‏

چگونه می‌توان انکر و اسپایک کربن را تهیه نمود ؟

انکر و اسپایک بتن را می‌توان از شرکت‌های تامین‌کننده مصالح مقاوم‌سازی مثل شرکت‌مقاوم‌سازی افزیر که در ‏زمینه طراحی، مشاوره، تامین محصولات مقاوم‌سازی و... فعالیت دارد، تهیه نمود.‏

ویژگی انکر و اسپایک کربن چیست ؟

انکر و اسپایک کربن از مقاومت شیمیایی بالایی برخوردارند و خورده نمی‌شوند. علاوه بر این، از مقاومت ‏کششی و استحکام بالایی برخوردار هستند.‏

شرایط نگه‌داری انکر و اسپایک کربن چگونه است؟

انکر و اسپایک کربن باید در دمای 4 الی 32 درجه سانتی‌گراد نگه‌داری شود. علاوه براین، نباید یخ بزند و نباید ‏در معرض مستقیم نور خورشید، شعله، رطوبت و آب و یا سایر خطرات قرار بگیرد. اگر به درستی نگه‌داری ‏شود تا 10 سال قابل نگه‌داری است.‏

نظرات (5)

نقد و بررسی‌ها

  1. جابر انصاری

    این انکر اسپایک اصلا به چه معنی هست؟

    • اشکان محمدی

      سلام؛
      انکرanchor به معنای لنگر و تنش خمشی است و اسپایک spike به معنی نگهدارنده است

  2. حبیب امیران

    سلام و عرض خسته نباشید
    اسپایک به تنهایی نیز قابل استفاده است و یا لزوما همراه با صفحات FRP نصب می‌شود؟

    • امیر محمد بنایی

      با سلام و احترام
      استفاده از اسپایک به دلیل چسبندگی ورقه های FRP است و به تنهایی لزومی برای استفاده از آنها وجود ندارد.

  3. رامین صفامنش

    سلام اسپایک FRP را باید حتما داخل المان قرار داد یا امکان نصب آن بر روی المان نیز وجود دارد؟

    • امیر محمد بنایی

      با سلام و احترام
      برای نصب اسپایک FRP باید در المان سوراخ ایجاد شود و بر روی سطح بتنی زیر لایه FRP نصب گردد.

  4. کمیل آقاجانی

    با سلام و خسته نباشید آیا اسپایک ها باید در فاصله ی خاصی نسبت به یکدیگر نصب شوند؟

    • امیر محمد بنایی

      با سلام و احترام
      بله به دلیل بحث debonding انکرها باید در فاصله خاصی نسبت به یکدیگر نصب شوند که این فاصله باید توسط محاسب پرژه مشخص شود. کارشناسان فنی شرکت افزیر می‌توانند شما را راهنمایی کنند.

  5. مهدی سیدی

    انکرهای FRP را در چه المان هایی می توانیم استفاده کنیم؟

    • امیر محمد بنایی

      با سلام و احترام
      انکرهای FRP را در قسمت قائم و یا افقی هر المانی که امکان تراشیدن آن وجود داشته باشد می توانیم استفاده کنیم.
