جرم ریختنی نسوز مرسوم - مقاوم سازی افزیر

شناسه محصول : 46762

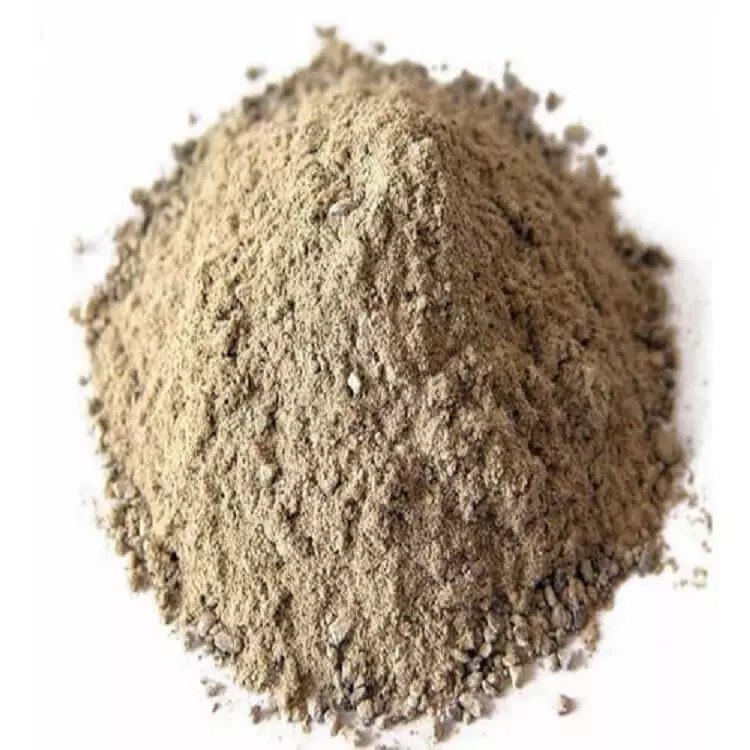

جرم ریختنی معمولی (CCR)

جرم ریختنی معمولی (™CCR)، به عنوان یکی از دسته محصولات جرم‌های نسوز، مخلوطی از سنگدانه و سیمان‌های نسوز کلسیم آلومینی با گریدهای مختلف هستند که می‌توانند دمایی در بازه 1300 الی 1800 درجه سانتی‌گراد را بسته به طرح اختلاط، تحمل کنند. جرم‌های ریختنی معمولی، همچون بتن‌های عادی سیمان پرتلندی، حاوی 15 الی 20 درصد وزنی سیمان، هستند. با این تفاوت که سیمان مصرفی در جرم ریختنی معمولی (™CCR)، از نوع سیمان‌های نسوز می‌باشد. بنابراین، می‌توانند در کابردهای مورد نیاز به مقاومت در برابر حرارت، به کار گرفته شوند. جرم ریختنی معمولی (™CCR)، به صورت هیدرولیکی (با مخلوط شدن با آب)، سخت می‌شود.

مشاوره و استعلام قیمت

دانلود دیتاشیت

5/5 - (3 امتیاز)

معرفی محصول مشخصات فنی و اجرایی مدارک مرتبط گالری تصاویر مقالات مرتبط

توضیحات

جرم ریختنی معمولی (™CCR)، پرکابردترین نوع جرم‌های نسوز هستند که غالبا در ساخت آن‌ها از بیشتر از 15 درصد سیمان نسوز کلسیم آلومینی، به همراه سنگدانه‌های آلومینو سیلیکاتی با دانه‌بندی از پیش تعیین شده و مشخص استفاده شده است. عامل اتصال در این دسته جرم‌های نسوز، سیمان و پیوند آن‌ها از نوع هیدرولیکی است. بنابراین، جرم‌های ریختنی معمولی، برای سخت شدن و گیرش به 8 الی 20 درصد وزنی آب نیاز دارند. این نوع جرم‌ ضد حریق، به منظور ریختن در انواع قالب‌ها، طراحی شده‌اند. جرم ریختنی معمولی (™CCR)، بنا بر فرمولاسیون اجزای تشکیل دهنده، می‌تواند حداقل 1300 و حداکثر 1800 درجه سانتی‌گراد را تحمل کند. سیمان نسوز کلسیم آلومینی، گریدهای متنوعی دارد، بنابراین، جرم ریختنی معمولی ساخته شده با هرکدام از آن‌ها، می‌تواند ویژگی و مشخصات مکانیکی متفاوتی را در قالب یک ماتریس دیرگداز ارائه دهد. اما به طور کلی، این جرم‌های ریختنی، خواص رئولوژیکی پایداری از خود نشان می‌دهند که ریختن موفق جرم و پس از آن خواص مکانیکی خوبی را تضمین می‌کنند. جرم ریختنی معمولی، بنا بر نوع سنگدانه‌های مصرفی می‌توانند سبک وزن و یا سنگین وزن باشند. جرم ریختنی مرسوم در انواع صنایع از جمله صنعت فولاد، سیمان، آلومینیوم، کوره‌های آهک، صنعت نفت و گاز و پتروشیمی، صنعت مس و همچنین کابردهای عمومی، مصرف می‌شود. جرم‌های ریختنی معمولی ما به صورت مخلوط خشک آماده به مصرف در پاکت بسته‌بندی و توزیع می‌گردد.

قیمت جرم ریختنی معمولی (™CCR)، چقدر است ؟

از آنجایی که جرم ریختنی معمولی یا مرسوم، از تنوع بسیار زیادی برخوردار است، بنابراین قیمت جرم ریختنی معمولی، متغییر است. جرم ریختنی سنتی، با واحد کیلوگرم به فروش می‌رسد. برای آشنایی بیشتر با این محصول و همچنین استعلام قیمت به روز و دقیق، با کارشناسان ما در افزیر از طریق راه‌های ارتباطی درج شده در سایت، ارتباط برقرار فرمایید.

ویژگی‌ها

مقاومت بالا در برابر حرارت
سهولت در اجرا
حاوی آهک بالاتر از 2.5%
استحکام خمشی بالا
مقاومت فشاری بالا
مقاوم در برابر سایش
مقاوم به خورده شدگی
قابل طراحی برای انواع مصارف
پایداری و دوام بالا در بلند مدت

کاربردها

صنعت فولاد
صنعت سیمان
صنعت آلومینیوم
کوره‌های آهک
صنعت نفت و گاز و پتروشیمی
صنعت مس

بسته‌بندی

کیسه 25 کیلوگرمی

رنگ محصول

مشخصات فنی و اجرایی

مشخصات فیزیکی

شکل ظاهری	مخلوط پودری خشک
زمان مجاز برای نگهداری	8 ماه
شرایط نگهداری	در فضایی سرپوشیده به دور از رطوبت و نور مستقیم خورشید، نگه‌داری شود.

مشخصات مکانیکی

	‎CCR™94	‎CCR™85	‎CCR™70	‎CCR™60	‎CCR™50	‎CCR™48	‎CCR™45	‎CCR™35
مواد اصلی	تبولار آلومینا	تبولار آلومینا، بوکسیت	بوکسیت	خاک نسوز، بوکسیت	خاک نسوز	خاک نسوز	خاک نسوز	کرومیت
حداکثر دمای سرویس °‏C	1800	1650	1600	1580	1520	1480	1280	1650
روش نصب	ریخته ‏گری، ‏ویبره	ریخته ‏گری، ‏ویبره	ریخته ‏گری، ‏ویبره	ریخته ‏گری، ‏ویبره	ریخته ‏گری، ‏ویبره	ریخته ‏گری، ‏ویبره	ریخته ‏گری، ‏ویبره	ریخته ‏گری
ابعاد دانه (‏mm‏)‏	5 – 0	5 – 0	5 – 0	5 – 0	5 – 0	5 – 0	5 – 0	5 – 0
مقدار آب مورد نیاز (%)‏	8.5- 7.5	9.7 – 8.9‏	9.5 – 8.5	10.8 – 10.2	9.8 – 8.6	10.5 – 10
‎Al2O3‎ (%)	‎≥95.5‎‎	‎≥84.9‎	‎≥69.1‎	‎≥61.1‎	‎≥50.5‎	‎≥48.3‎	‎≥43.7‎	‎≥34.1‎
SiO2 (%)	‎≤0.1‎	‎≤8‎	‎≤22.1‎	‎≤30.9‎	‎≤41.3‎	‎≤41.4‎	‎≤35‎	‎≤4.8‎
Fe2‎O3‎ (%)	‎≤0.1‎	‎≤1.1‎	‎≤1.8‎	‎≤1.6‎	‎≤1.9‎	‎≤2.1‎	‎≤6.3‎	‎≤9.6‎
Cr2O‎3‎ (%)	—	—	—	—	—	—	—	‎≤35.3‎
TiO‎2‎ (%)	‎≤0.1‎	‎≤1.5‎	‎≤2.3‎	‎≤1.7‎	‎≤1.8‎	‎≤1.9‎	‎≤3.7‎	—
Cao (%)	‎≤3.6‎	‎≤3.7‎	‎≤3.8‎	‎≤3.7‎	‎≤4.1‎	‎≤5.6‎	‎≤10.9‎	—
Alkalis (%)	‎≤0.5	‎≤1‎	‎≤1‎	‎≤1‎	‎≤1‎	‎≤1‎	‎≤1‎	—
چگالی ‏ظاهری ‏پس ‏از ‏خشک ‏شدن ‏در ‏دمای ‏‏ c° ‏‏110	2.85kg/cm³	2.75kg/cm³	2.5kg/cm³	2.35kg/cm³	2.35kg/cm³	2.2kg/cm³	2.15kg/cm³	2.6kg/cm³
مقاومت نهایی (پس ‏از ‏خشک ‏شدن ‏در ‏دمای c° ‏‏110)	450-650	400-600	400-600	400-600	350-500	400-600	300-400	600-700
مقاومت نهایی (پس گرمایش)	500-700 (c° ‏‏1550)	400-600 (c° ‏‏1430)	400-600 (c° ‏‏1430)	350-450 (c° ‏‏1430)	400-600 (c° ‏‏1430)	400-600 (c° ‏‏1260)	200-300 (c° ‏‏1260)	500-700 (c° ‏‏1430)

مراحل اجرا

جرم ریختنی معمولی (™CCR)، محصولی از پیش آماده و از قبل بسته‌بندی شده به صورت پاکتی است که برای استفاده از آن کافیست، پودر خشک داخل بسته‌بندی را با مقدار آب مشخص شده در دیتاشیت یا دستورالعمل محصول، مخلوط و آن را در قالب یا جایگاه مورد نظر ریخته و در صورت لزوم ویبره نمود. با گیرش نهایی جرم ریختنی معمولی، قطعه یا سطح نسوز، به راحتی ایجاد می‌گردد. اجرای جرم ریختنی معمولی (™CCR)، همچون دیگر انواع محصولات، محدودیت‌هایی دارد که در ادامه به آن‌ها اشاره شده است.

محدودیت اجرای جرم ریختنی

از آب آشامیدنی با دمای بین 15 الی 25 درجه سانتی‎گراد، ph بین 6 – 8 و بدون ناخالصی برای آماده سازی جرم ریختنی معمولی، استفاده شود.
برای اختلاط اجزای تشکیل دهنده جرم ریختنی معمولی، از میکسرهای پارویی استفاده نمایید تا در حین اختلاط، توزیع و دانه بندی ذرات به هم نخورد. علاوه بر این، میکسر باید قبل از استفاده، حتما حدالامکان از هرگونه آلودگی، ناخالصی و ذرات باقی مانده از قبل، پاکسازی شود.
بهترین دما برای اجرای جرم ریختنی معمولی، دمای محیط بین 10 الی 30 درجه سانتی‌گراد، می‌باشد.
مقدار آب مصرفی، نباید از مقدار قید شده در دیتاشیت محصول، تجاوز کند.
قالب مورد استفاده برای ریختن جرم‌های ریختنی معمولی، باید صاف و بدون زنگ زدگی یا خوردگی باشد. علاوه بر این، باید به راحتی باز و بسته شود. جداره قالب باید قبل از استفاده روغن کاری شود تا جرم سخت شده به دیوار قالب نچسبد.
مدت زمان اختلاط جرم ریختنی، نباید از 3 دقیقه کمتر و از6 دقیقه بیشتر باشد. این مدت زمان اختلاط، به نوع جرم (سنگین یا سبک) و حجم آن بستگی دارد.
به طور کلی، ریختن جرم بتنی معمولی، نباید از 30 دقیقه بیشتر شود. این مدت زمان در جرم‌های ریختنی زودگیر، 15 دقیقه می‌باشد.
از اختلاط مقدار زیاد جرم ریختنی که منجر به باقی ماندن مخلوط در میکسر برای مدت طولانی می‌شود، خودداری نمایید.

نحوه آماده سازی

مرحله اول : خالی کردن محتوا کیسه در میکسر و اختلاط پودرهای خشک به مدت 1 دقیقه

مرحله دوم : آب باید با مقدار تعیین شده در دیتاشیت محصول، کم کم به مخلوط اضافه و به مدت 2 تا 3 دقیقه ترکیب شود.

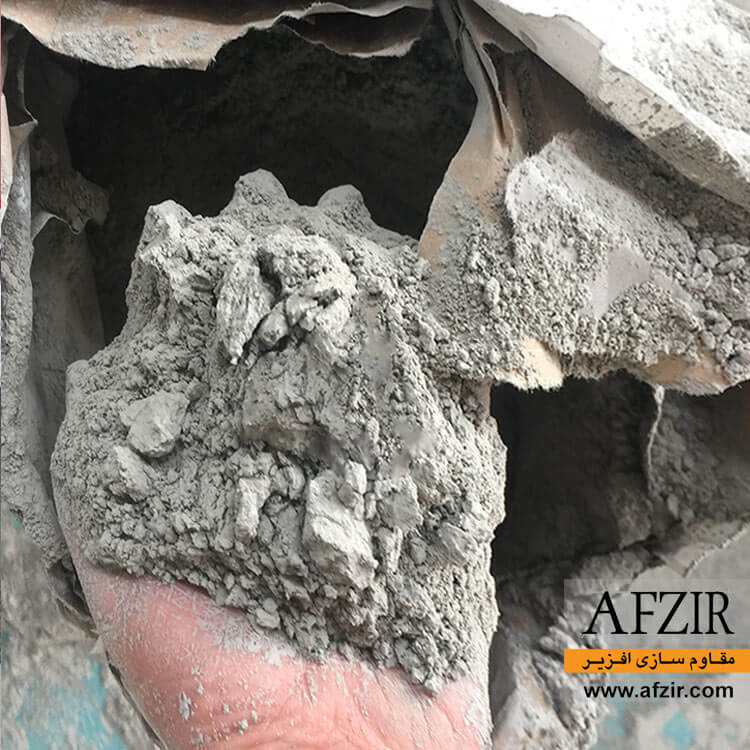

توجه : برای اطمینان از آب اضافه شده به مخلوط، بعد از فرآیند اختلاط و همگن شدن جرم، یک مشت بزرگ از جرم را برداشته و تا 30cm پرتاب و دوباره با همان دست اما با انشگتان باز،گرفته می‌شود. جرم مناسب نباید از دست شوره و یا در کف دست ترک بخورد.

مرحله سوم : جرم‌های چسبیده به بدنه و پارو میکسر باید با ماله تمیز و مخلوط دوباره حداکثر به مدت 2 دقیقه هم زده شود.

مرحله چهارم : جرم ریختنی معمولی آماده شده باید به درون قالب‌های از پیش نصب شده، انتقال یا ریخته شود . سپس، برای خارج کردن حباب‌های هوای جرم، باید آنرا ویبره نمود. زمان ویبره، به دلیل احتمال جداشدن دانه‌ها و یا تجمع آب، نباید طولانی شود .

نحوه انبار و نگه‌داری

جرم ریختنی معمولی (™CCR)، باید در انباری مسقف و به دور از رطوبت، نگه‌داری شود. علاوه بر این، باید از چیدن تعداد زیاد پالت‌ها روی هم که می‌تواند منجر به سخت شدن جرم در حالت خشک شود، خودداری شود. در حین حمل و نقل، از پرتاب کیسه‌ها یا پاکت‌های حاوی جرم ریختنی معمولی، باید جدا جلوگیری شود. زیرا ممکن است توزیع اندازه ذرات، به هم بخورد.
