میلگرد بستر ‏GFRP

میلگرد بستر ‏GFRP‏ (کد ™FMG)  از الیاف شیشه و رزین پلیمری پلی استر ساخته شده است که بصورت شبکه ای مربعی از میلگردهای ‏شیشه در ابعاد مختلف تولید می شود. از میلگرد بستر ‏™FMG برای تقویت دیوارهای بنایی استفاده می شود. میلگرد های ‏شیشه هم بصورت ساده و هم آجدار وجود دارد. میلگرد بستر ‏™FMG، مقاومت و سختی اضافی را برای بتن و همچنین ‏ملات های ترمیمی و بستر برای ساخت دیوارهای آجری و سایر دیوارهای بنایی استفاده می شود. میلگرد بستر ‏GFRP‏ ‏علاوه بر مقاومت کششی بالا ، ضد زنگ زدگی و خوردگی می باشد. همچنین با وزن سبکی که دارد تاثیر قابل توجهی بر ‏وزن دیوار ندارد.‏


توضیحات

همواره یکی از نگرانیهای مهندسین ساختمان ، طراحی مناسب برای اجزای غیرسازه ای ساختمان مخصوصا دیوارها می باشد. در گذشته مهندسین با اجرای وال پست و میلگرد بستر فولادی در تلاش برای مهار دیوارها بخصوص دیوارهای پیرامونی ساختمان بودند. تجربه تلخ زلزله کرمانشاه باعث شد این نکته به وجود بیاید که روشهای گذشته نمیتواند روش مناسبی برای پایدار سازی و مهار دیوارها در هنگام زلزله باشد از این رو روش های جدیدتری برای اجرای میلگرد بستر بوجود آمد. اصولا سازه هایی که بصورت بنایی ساخته می شوند مقاومت لازم در برابر زلزله را ندارند و به همین دلیل باید با به نوعی مقاوم سازی شوند تا بتوانند نیروهای وارده از طرف زلزله و سایر نیروهای جانبی همچون باد را تحمل کنند و دچار آسیب نشوند. استفاده از میلگرد بستر GFRP باعث مسلح نمودن دیوارهای بنایی ساخته شده از بلوک یا آجر در برابر زلزله می شود. همواره با پیشرفت علوم توصیه های مربوط به استحکام بنا و سازه ها نیز گسترش پیدا کرده و کاراتر و مفیدتر خواهد شد. از آنجا که تجربیات گذشته ناشی از لرزه های سهمگین به وقوع پیوسته نشان داده است بیشترین آسیب جانی ناشی از عدم استحکام سقف و دیوار می باشد. از همین جهت محققین و مهندسین روش هایی را برای پایدار سازی و استحکام بخشی هرچه بیشتر این المانها بکار گرفته اند. از جمله این روش ها استفاده از میلگرد بستر است.

بتن ، آجر و بلوک های سیمانی مقاومت فشاری نسبتا بالایی دارند اما در برابر کشش ضعف دارند و نیاز است این ضعف جبران شود. از این جهت نیاز به مصالحی است که در مقابل نیروی کششی مقاومت کافی داشته باشد. دلیل استفاده از میلگرد بستر برای جبران همین ضعف برای دیوار است.

نکته مهم برای استفاده از میلگرد بستر ، بحث رطوبت ملات مورد استفاده در دیوارهای ساختمان و امکان زنگ زدن و خوردگی میلگرد در ملات بستر به کار رفته است ؛ در صورتی که میلگرد بستر زنگ بزند و خورده شود، نه تنها به افزایش مقاومت دیوار کمکی نخواهد کرد بلکه خود عاملی برای از بین رفتن دیوار خواهد شد. از این رو باید میلگرد مورد استفاده برای میلگرد بستر باید ضد زنگ زدگی و هر گونه خوردگی باشد.

ویژگی‌ها


  • افزایش مقاومت دیوارها هنگام زلزله و جلوگیری از رسیدن آسیب جدی به دیوار و ریزش آن
  • افزایش مقاومت برشی درون صفحه دیوار
  • اتصال بهتر دو لایه آجری به یکدیگر
  • اتصال بهتر دیوار های متقاطع در قسمت های کنج
  • بدون نیاز به دوغ آب بندی
  • افزایش شکل پذیری خارج از صفحه دیوار

کاربردها


  • میلگرد بستر دیوار آجری
  • میلگرد بستر دیوار بلوک سیمانی
  • میلگرد بستر دیوار بلوک سفالی
  • تقویت لرزه­‌ای
  • جهت مسلح سازی دیوار بنایی به کار برده شده در محیط‌های خورنده و محل‌های شیمیایی

بسته‌بندی

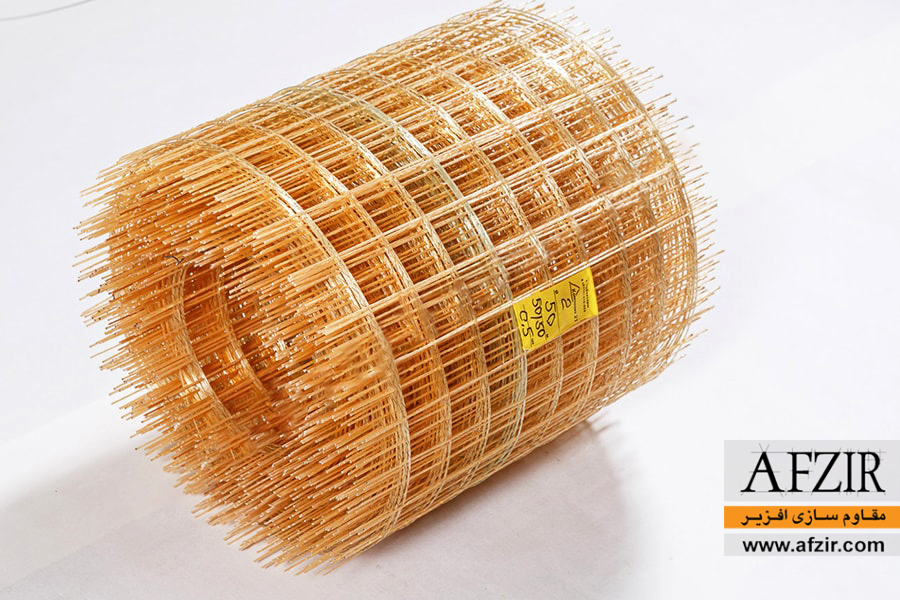

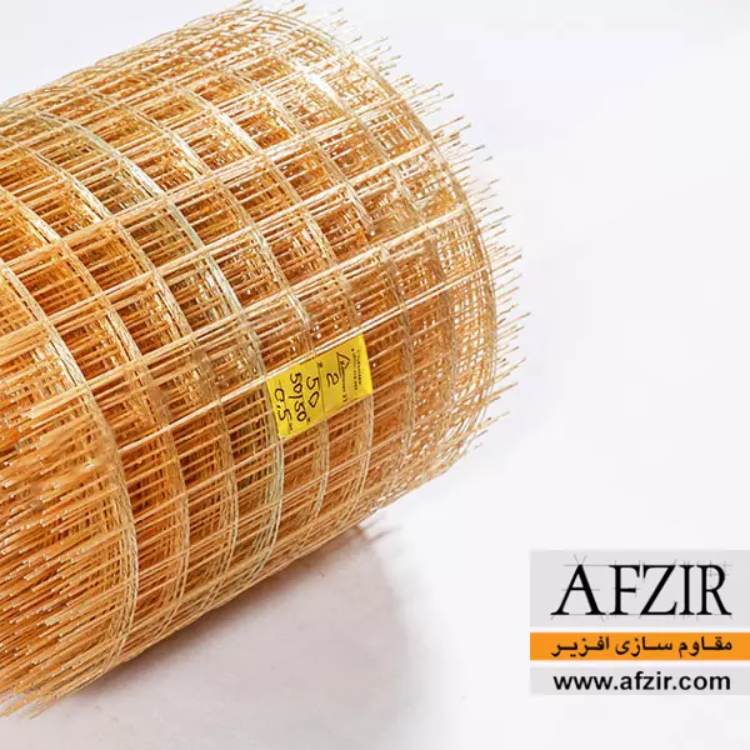

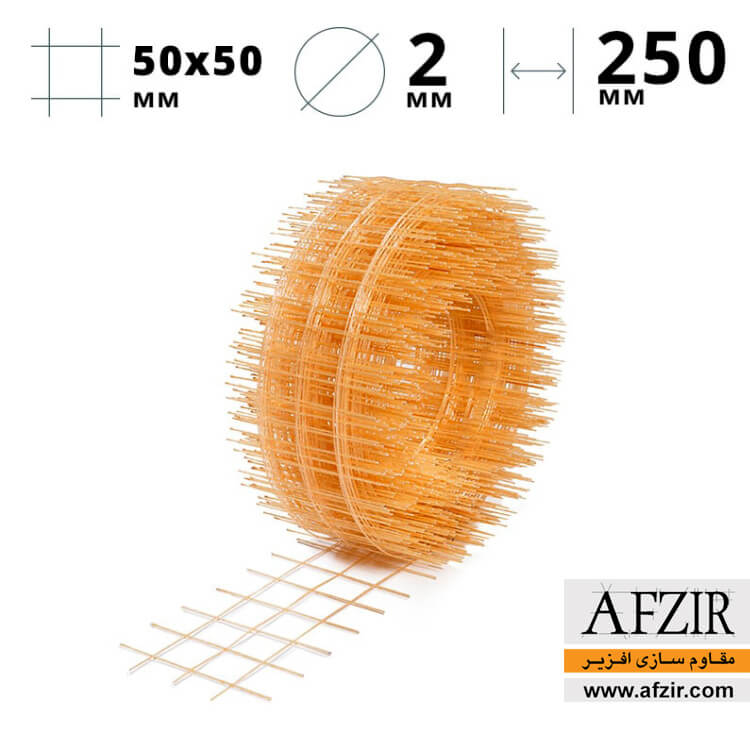

رول میلگرد 2 میلیمتری با عرض شبکه ای 20 ،25، 33 و 50 سانتی متر

رنگ محصول


  • زرد

مشخصات فنی و اجرایی

مشخصات فیزیکی
مقاومت کششی 650-700MPa
مدول الاستیسیته 55GPa
تغییرطول گسیختگی 1.5%
درصد الیاف موجود 70%
نوع ماتریس رزین پلی استر، وینیل استر
مزایای میلگرد بستر GFRP نسبت به میلگرد فولادی
  • میلگرد بستر GFRP بعلت دوام بسیار بالا در محیط های دارای خوردگی و نمکدار نسبت به میلگردهای فولادی که در برابرخوردگی آسیب پذیرند، بسیار مناسب تر هستند.
  • میلگرد بستر GFRP علاوه بر مقاومت کششی بالا دارای وزن سبکی می باشد. میلگرد بستر ‏GFRP‏ ‏ 3 برابر قوی تر ، 8 برابر سبک تر از فولاد و با دوام بیش از 80 سال است.
  • میلگرد بستر GFRP یکی از بهترین و به صرفه ترین نوع میلگرد است که برای استحکام ساخت و ساز و اتصالات، در ساختمان‌سازی کاربرد دارد. از سیم‌های فولادی در تولید میلگرد بستر استفاده می‌شود که ضخامت آن در اندازه های مختلف موجود است. برای تماس بهتر میلگرد بستر GFRP با بتن‌، حالتی آجدار دارد.
  • از مزایای میلگرد بستر فایبرگلاس می توان به وزن سبک (کاهش بار روی فونداسیون) و هدایت حرارتی کم (بر خلاف میلگرد فولادی که پل های سرد ایجاد می کند) اشاره کرد.
مراحل اجرا

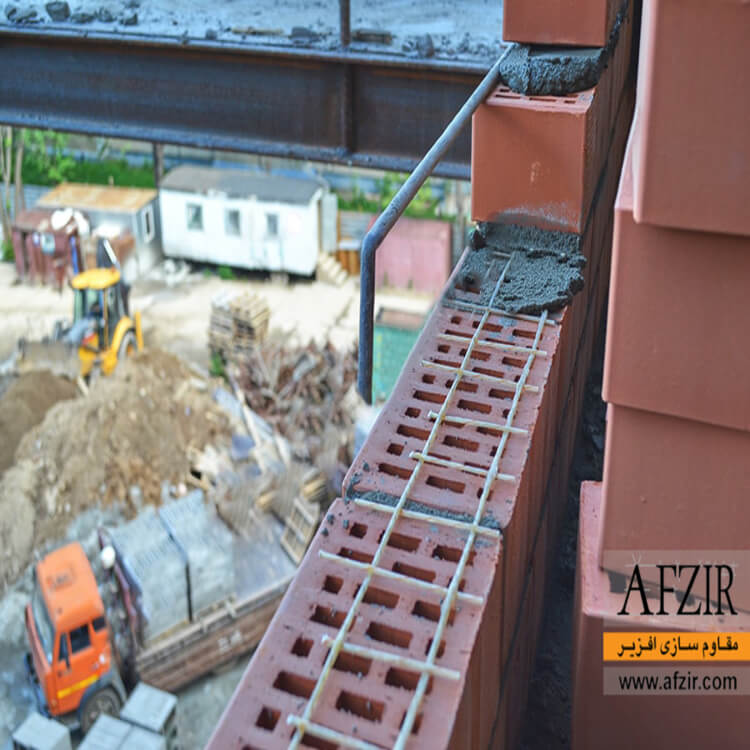

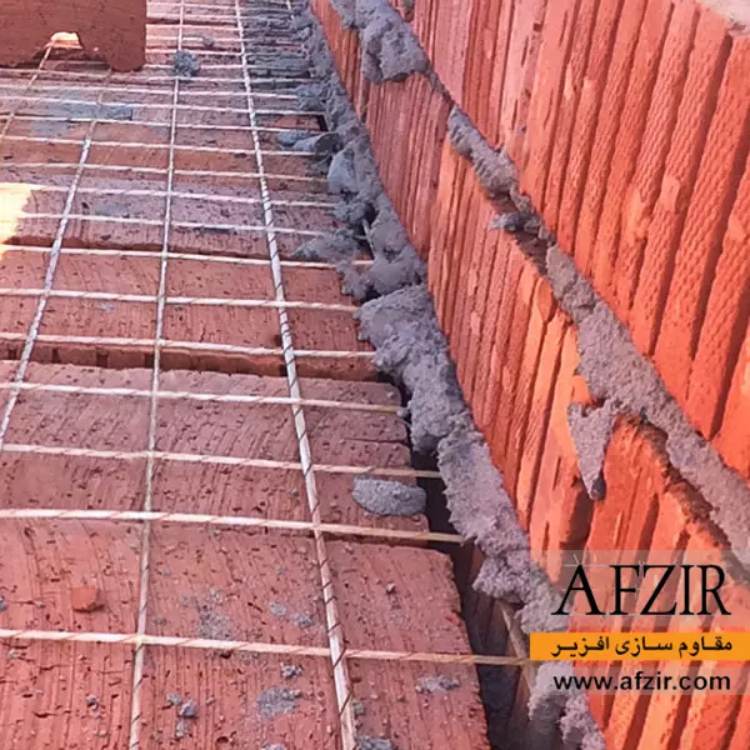

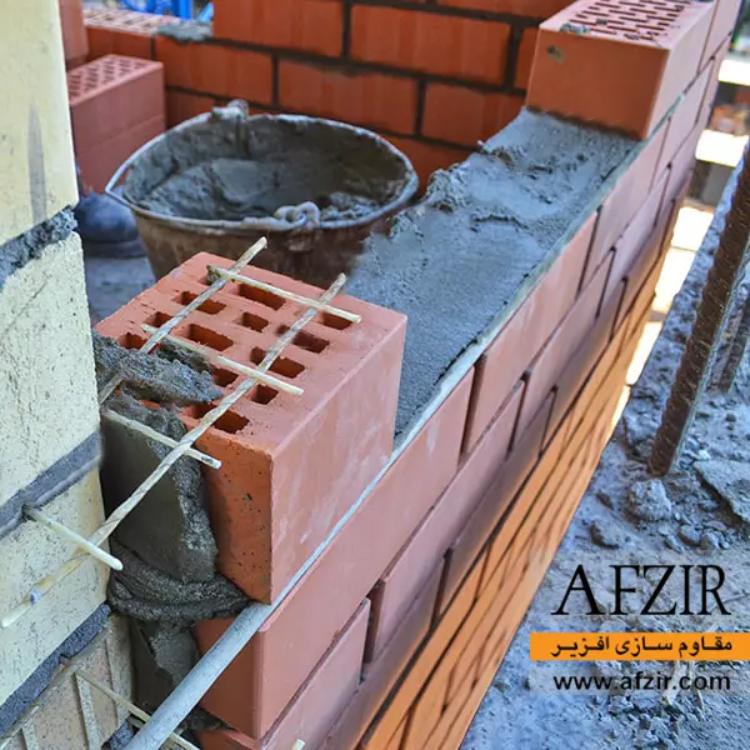

میلگرد بستر برای انواع دیوار باربر و غیر باربر ، همچنین دیوارهای پرکننده آجری و یا بلوک سیمانی بصورت افقی و قائم مورد استفاده قرار میگیرد. برای اجرای میلگرد بستر GFRP در بین فواصل موجود بین ملات و آجر و یا بلوک سیمانی با قرار دادن میلگرد بستر بصورت افقی و در فواصل معین سپس اتصال آنها با استفاده از مفتولهای شیشه ای دیوار را مسلح می کند. بسته به ضخامت ملات ، ضخامت میلگرد بستر نیز تغییر خواهد کرد. شبکه میلگرد بستر GFRP یک محصول آماده به مصرف است که با ضخامت های مختلف با مفتول های الیاف شیشه ای بهم متصل شده است. این میلگردها با توجه به ضخامت دیوار در ابعاد مختلف شبکه بندی شده و موجود است.

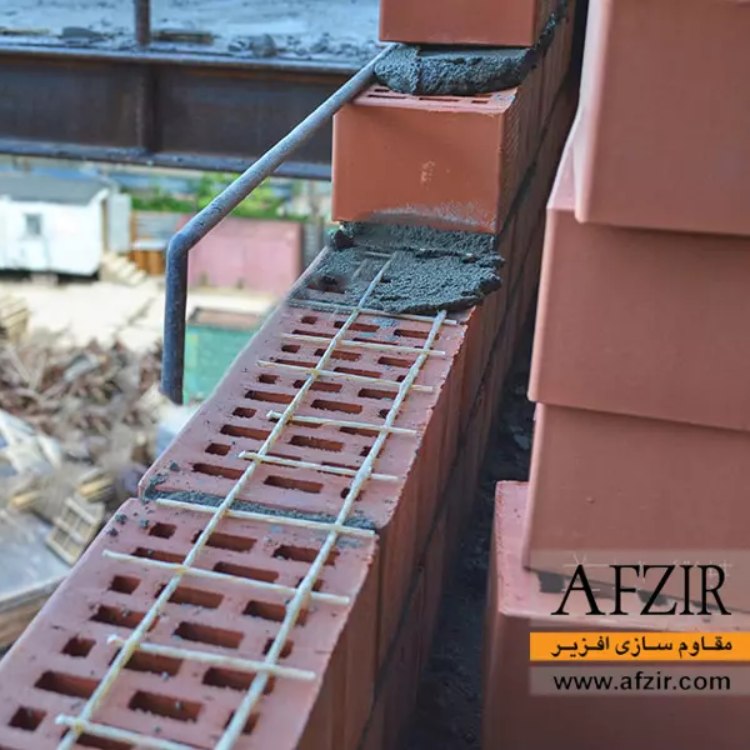

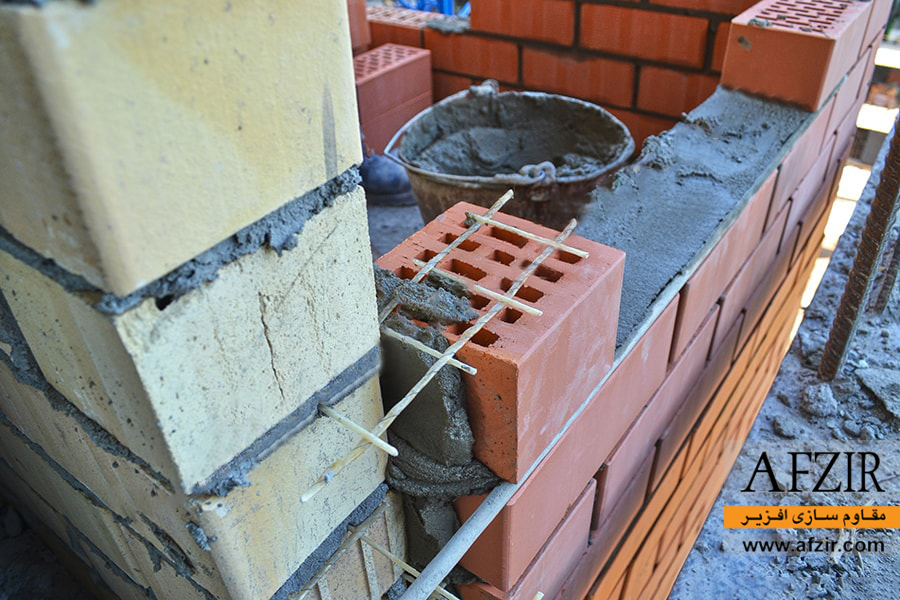

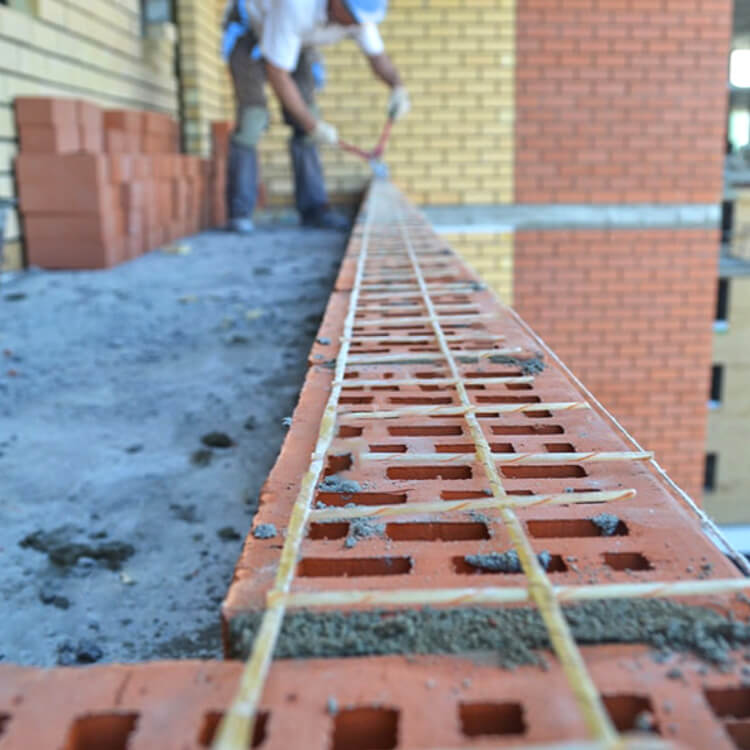

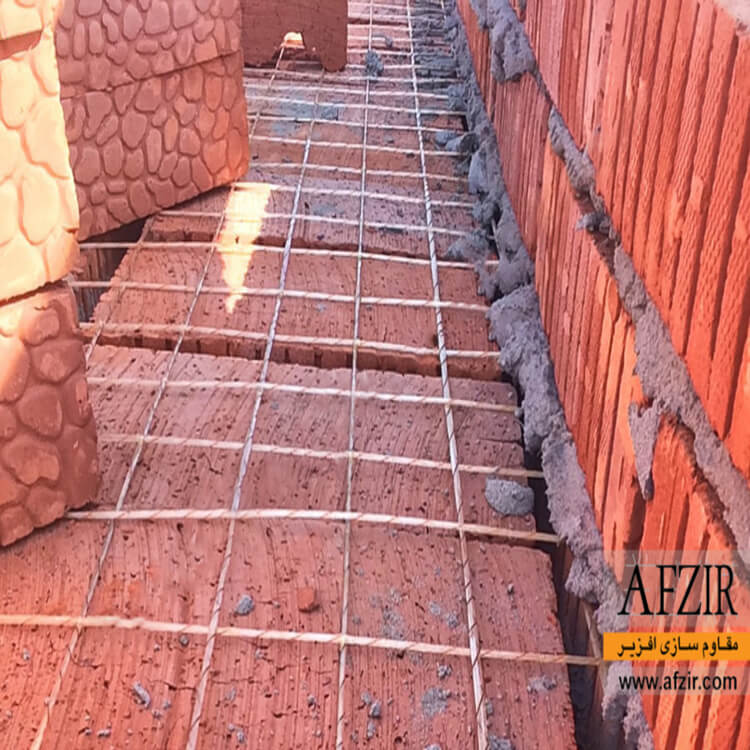

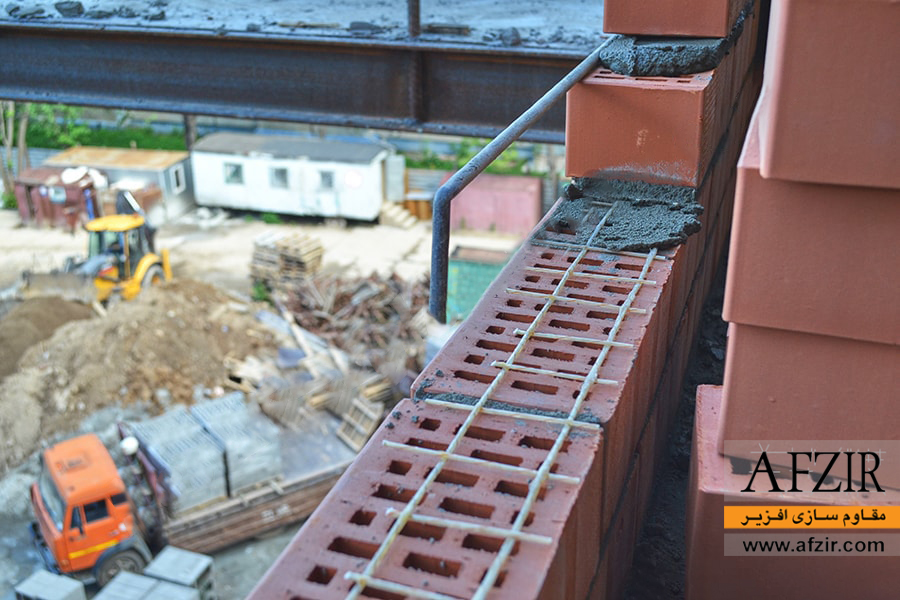

به ازای هر 40 سانتی متر از ارتفاع دیوار یک گیره نصب می شود و یک سانتی متر از دو طرف گیره جوشکاری می شود که باید میلگرد بسترGFRP داخل گیر قرار بگیرد. پس از نصب گیره ها میلگرد بستر GFRP را در سرتاسر دیوار برروی سطح آجر یا بلوک سیمانی قرار داده و روی میلگرد را با ضخامت مشخصی از ملات می پوشانند.

مدارک مرتبط

دیتاشیت فنی

دانلود

برگه ایمنی

دانلود

دتایل‌ و نقشه‌ها

دانلود

گالری تصاویر

مقالات مرتبط

مقاوم سازی و بهسازی لرزه ای

19 روش مقاوم سازی ساختمان‌های بتنی و فولادی

مقاوم سازی ساختمان: انواع راهکارها و روش‌ها نیاز گسترده و روز افزون جامعه به ساختمان و مسکن، ضرورت استفاده از…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

مقاوم‌سازی با میلگردهای GFRP

مصالح پلیمری تقویت‌شده (FRP) در سال‌های اخیر استفاده از مصالح پلیمری تقویت‌شده (FRP) به دلیل بهره‌برداری و کاربردی موفق آمیز…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

الیاف شیشه چیست؟

الیاف شیشه در سال 1938 توسط شرکت اونزکورنینگ به شکل انبوه تولید شده و معروف‌ترین تقویت‌کننده مورداستفاده در صنعت کامپوزیت…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

کامپوزیت شیشه چیست؟

انواع کامپوزیت‌ها و طبقه‌بندی آن‌ها کامپوزیت‌ها در ابتدایی‌ترین شکل خود، سازه‌هایی هستند که از به هم پیوستن حداقل دو عنصر…

اطلاعات بیشتر

سوالات متداول

میلگرد بستر شیشه چگونه ساخته می شود؟

میلگردهای بستر شیشه به روش پالتروژن و در یک فرآیند پیوسته تولید می شوند. الیاف مورد استفاده شیشه با کیفیت بالا، رزین از پلی استر یا وینیل استر با محتوای فیبر معمولی 75٪ است.

آیا از میلگرد بستر با الیاف شیشه در دیوارها هم استفاده می شود؟

بله، میلگرد بستر با الیاف شیشه با توجه به وزن سبکی که دارد برای دیوارهای آجری و سایر دیوارهای بنایی مناسب است.

میلگرد بستر GFRP در چه بسته بندی هایی عرضه می شود؟

میلگرد بستر GFRP در رول های 2 میلیمتری با عرض شبکه ای 20 ،25، 33 و 50 سانتی متر عرضه می شوند.

میلگرد های بستر GFRP در چه دیوارهایی استفاده می شوند؟

میلگرد بستر برای انواع دیوار باربر و غیر باربر ، همچنین دیوارهای پرکننده آجری و یا بلوک سیمانی بصورت افقی و قائم مورد استفاده قرار میگیرد.

تاب کششی میلگردهای شیشه چگونه است؟

میلگردهای GFRP دارای تاب کششی دو برابر نسبت به میلگرد های فولادی هستند.
