ژئوممبران

ژئو ممبران (کد ™GML) الیافی از جنس پلیمر پلی الفین می باشد، پلی الفین به عنوان نوعی ترموپلاستیک دسته بندی می شود. پلی الفین فقط از هیدروژن و کربن تشکیل شده است.دو نوع عمده پلی الفین وجود دارد: پلی پروپیلن و پلی اتیلن.کاربرد ژئوممبران بعنوان عایق آب ، اشعه فرابنفش، عوامل خورنده و اکسیدکننده است که در صنایع کشاورزی، آب و فاضلاب، نفت و گاز، پتروشیمی ها،شیلات و پرورش آبزیان و غیره بکار میرود. همانطور که از نام این محصول پیداست؛ ژئوممبران ها مستقیما در تماس با زمین هستند بطوریکه بعنوان یک پوشش محافظ عمل کرده و از نفوذ و یا خروج آب به داخل محوطه ای که با ژئوممبران محافظت شده جلوگیری می کند. همچنین منطقه محافظت شده در برابر عوامل دیگر همچون ترکیبات شیمیایی دیگر به داخل منطقه جلوگیری می کند. به همین دلیل بیشترین کاربرد این محصول در استخرهای ذخیره آب کشاورزی و پرورش آبزیان است که سلامت آب و جلوگیری از نشت آب به زمین اهمیت دارد. در سایر کاربردها نیز علاوه بر خاصیت عایق رطوبتی محافظت از نور خورشید به ویژه اشعه UV و عوامل خوردگی مد نظر می باشد.


معرفی محصول

ژئوممبران کابرد گسترده ای در صنایع نفت و گاز جهت حفاظت از محیط از زیست دارد. مقاومت در برابر ترکیبات شیمیایی، محافظت در مقابل اشعه فرابنفش، مقاومت مکانیکی و انعطاف پذیری از جمله ویژگی های قابل انتظار از ژئوممبران برای استفاده در صنایع نفت و گاز است. توانایی مقاومت در برابر غلظت های زیاد آب شور، تحمل طیف گسترده ای از دما و در برابر تغییرات PH دوام داشته باشد.همچنین نقش محافظ ثانویه از هیدروکربن ها، نفت و میعانات گازی دارد و از تبخیر جریانهای شناور جلوگیری میکند.

از ژئوممبران ها در مخازن ذخیره آب و پس آب میادین نفتی جهت جلوگیری از اکسیداسیون، مقاومت در برابر اشعه فرابنفش نیز استفاده می شود.همچنین قابلیت پیش ساختن در هر نوع سایزی را دارد.

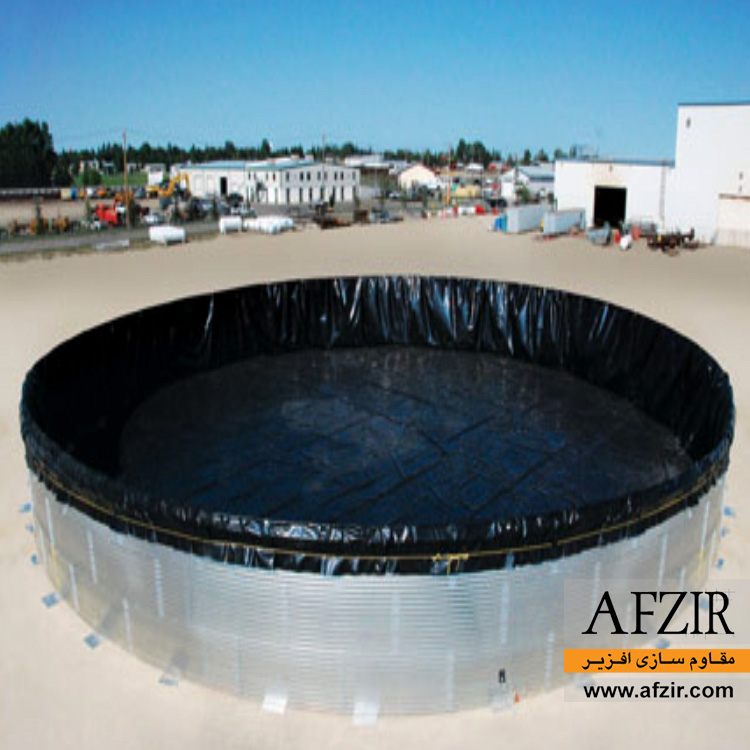

از این محصول در محافظ ثانویه مخازن و تجهیزات ذخیره سازی و انتقال نفت خام، قیر، رقیق کننده ها و بسیاری از صنایع شیمیایی دیگر را دارد.

ژئوممبران در صنایع معدنی جهت استخراج جامد مایع(هیپ لیچ) کاربردی حیاتی دارد بصورتیکه حین عملیات هیپ لیچ از محیط در برابر مواد استخراج شده که بصورت مایع شناور هستند محافظت می کند. انتخاب ژئوممبران مناسب برای مقاومت در برابر عوامل مکانیکی و شیمیایی امر مهمی است.

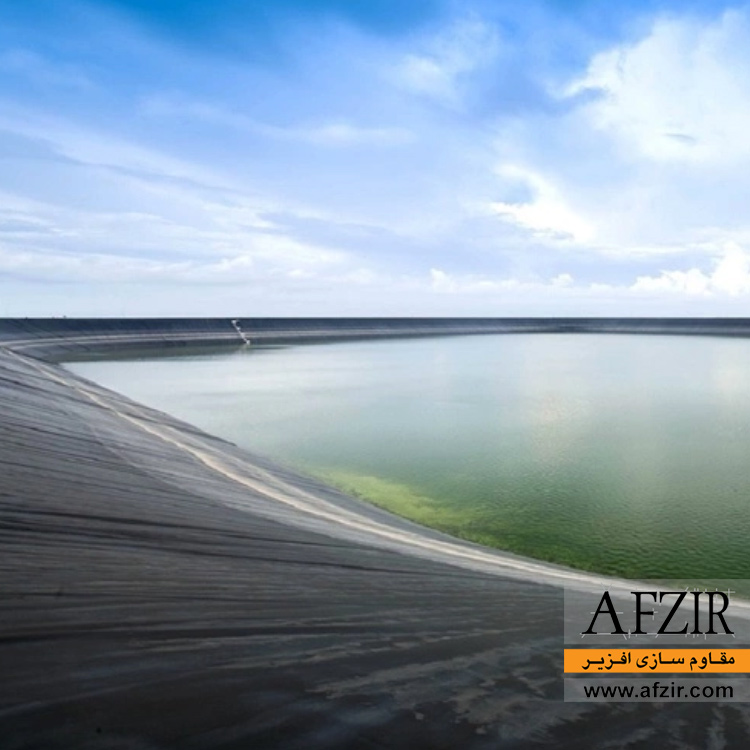

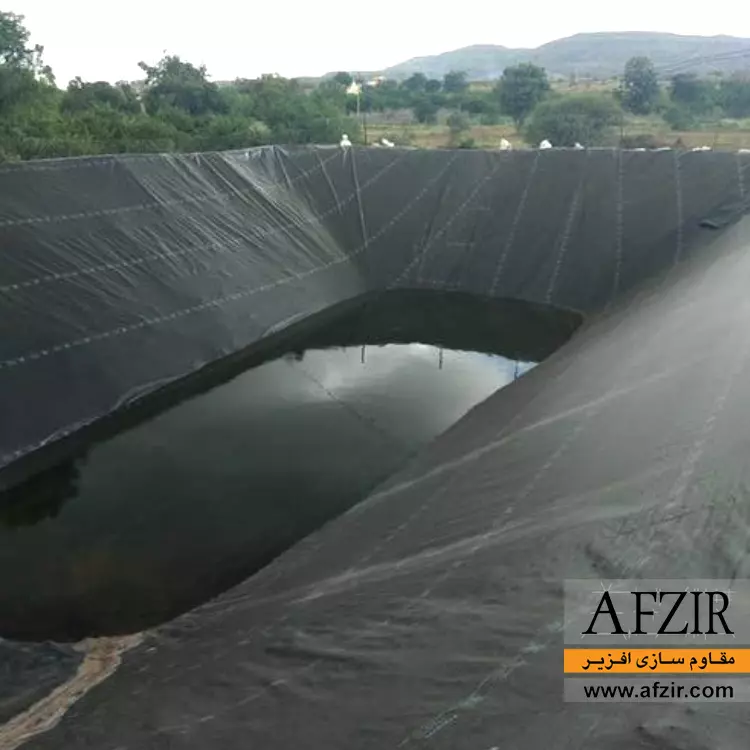

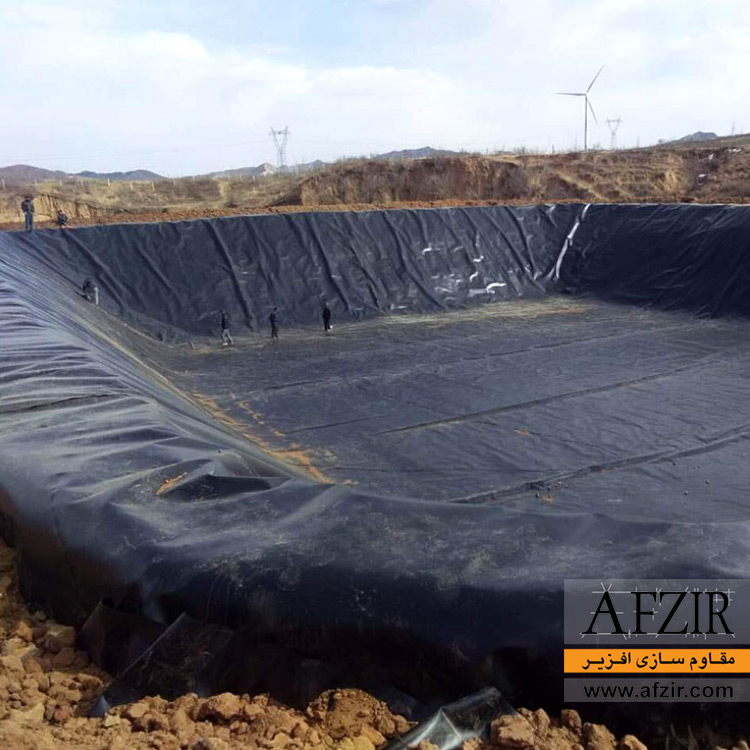

کاربرد دیگر ژئوممبران ها که نسبت به سایر صنایع ها دارای استفاده فراوانی است خصوصا در کشور ما ایران استفاده جهت ذخیره آب کشاورزی و پرورش آبزیان است. خواص ژئوممبران این امکان را می دهد تا یک استخر مقاوم در برابر نفوذ ترکیبات شیمیایی مضر به آب و همچنین جلوگیری از نشت آب به زمین را داشته باشیم. همچنین در تصفیه خانه های آب و فاضلاب بعلت دوام در برابر افزودن مواد شیمیایی همچون کلر و سایر مواد ضد عفونی کننده کاربرد دارد. مقاومت مکانیکی بالا و انعطاف پذیری این مواد باعث افزایش طول عمر بهره برداری و قابلیت ترمیم بصرفه آنها سبب شده تا مجریان استخرهای ذخیره آب ژئوممبران را به روش های سنتی ترجیح بدهند.

ویژگی‌ها


  • جلوگیری از نشت آب
  • دوام بسیار بالاتر نسبت به سایر روش های عایق بندی
  • صرفه اقتصادی در مقایسه با روشهای سنتی عایق بندی
  • جلوگیری از رشد خزه و جلبک
  • عمر مفید20 تا 40ساله، بسته به نوع شرایط محیطی
  • انعطاف پذیری بالا
  • مقاومت بسیار بالا در عوامل محیطی
  • قابل ترمیم و تعمیر در صورت ایجاد آسیب
  • نصب سریع

کاربردها


  • صنایع نفت و گاز
  • صنایع معادن
  • تصفیه خانه آب و فاضلاب
  • اماکن جمع آوری زباله
  • کشاورزی
  • پرورش آبزیان
  • دریاچه های ذخیره آب

بسته‌بندی


  • رول های 6/9 متری با طول ها و ضخامت های متفاوت

رنگ محصول


  • مشکی

مشخصات فنی و اجرایی

مشخصات فیزیکی
نام محصول GML10 GML15 GML20 GML25
ضخامت mm 1 1.5 2 2.5
عرض m 6.9 6.9 6.9 6.9
طول m 265 171 131 104
مشخصات مکانیکی
مشخصه آزمایش واحد GML10 GML15 GML20 GML25
چگالی ASTM D-1505 g/cc 0.940 0.940 0.940 0.940
درصد کربن ASTM D-1603 درصد در 9کیلوگرم 3-2% 3-2% 3-2% 3-2%
مقاومت کششی ASTM D-6693 KN/m 27 40 53 67
کشیدکی ASTM D-6693 درصد 700 700 700 700
 مقاومت پارگی ASTM D-1004 N 125 187 249 311
مقاومت پانچ ASTM D-4833 N 320 480 640 800
مراحل اجرا

آماده سازی سطح

ابتدای کار باید سطح مورد نظر را هموار کرده و آنرا متراکم کرد. بهتر است با کمپکتور یا ماشین غلتطکی سطح آنرا صاف و متراکم ساخت. سپس اطمینان حاصل شود که سطح آماده شده عاری از هرگونه مواد خارجی و اشیاء تیز و برنده باشد.اگر سطح مورد نظر مناسب نیست، یک لایه 10 سانتی متری ماسه روی کل سطح  استفاده کنید. برای مهار صفحات ژئوممبران باید خاکریزهای همواری ترتیب دهیم. معمولا برای استخرهای ذخیره آب ابتدا سطح مورد نظر خاکبرداری شده و دیواره های خاکی را بصورت هموار شکل می دهند. علت اینکه دیوارهای خاکی را بصورت عمودی شکل نمی دهند جلوگیری از اعمال فشار متمرکز و پارگی در ژئوممبرین در نقاط تیز ایجاد شده در لبه دیوارها است. در صورت بستر سازی بتنی ، لبه دیوارهای بتنی حداقل 25میلیمتر باید انحنا داده شود تا لبه تیز آن از بین برود.

ترانشه

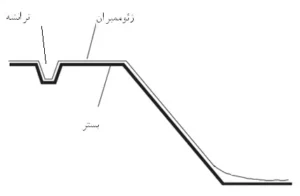

ترانشه باید طبق ابعاد پروژه و قبل از نصب گودبرداری شود. زبانه های ترانشه نیز نباید تیز باشد و حالت انحنایی داشته باشد. پر کردن دوباره ترانشه نیز باید به نحوی باشد که  آسیبی به ژئوممبران نرسد. ترانشه را بصورت شماتیک در تصویر زیر مشاهده می کنید.

جدول زیر عرض و ارتفاع ترانشه را بر اساس طول شیب مشخص می کند:

طول شیب (m) عرض ترانشه (m) ارتفاع ترانشه (m)
3> 0.5< 0.5<
5-3 0.55< 0.55<
7-5 0.65< 0.65<
10-7 0.75< 0.75<
40-10 0.8< 0.8<
40< 1< 1<

پهن کردن لایه های ژئوممبران

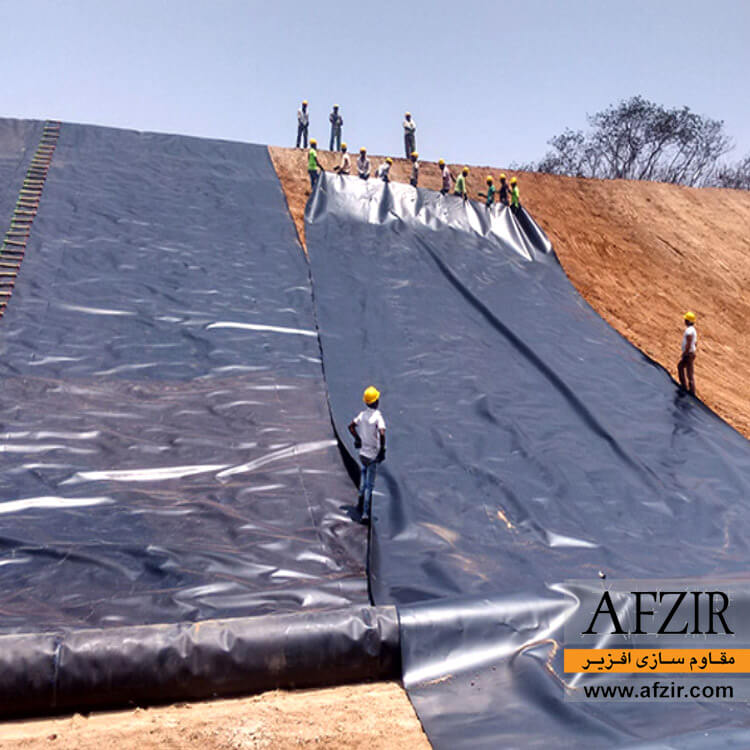

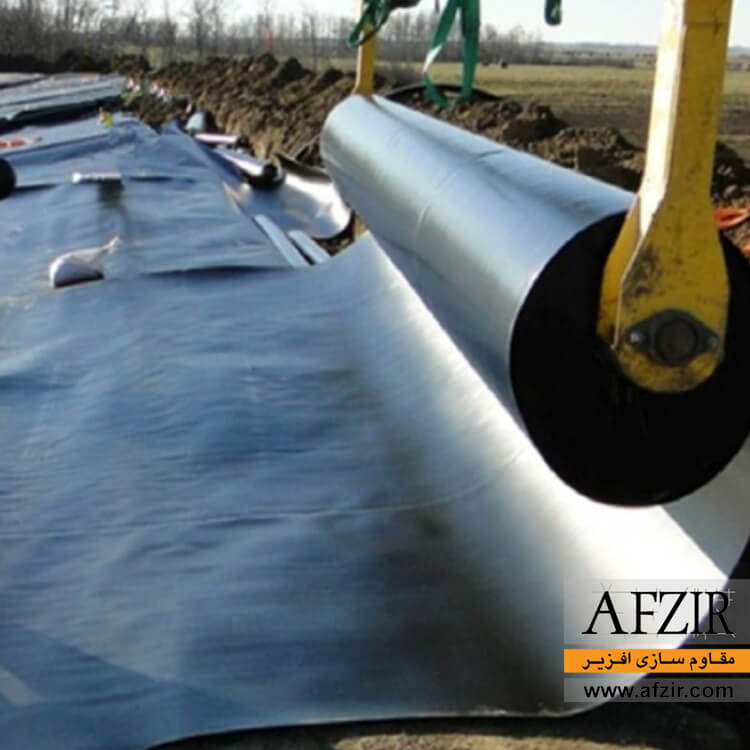

برای قراردادن ژئوممبران بر روی سطح زمین باید از میله پخش کننده استفاده کرد. میله پخش کننده شامل یک لوله عبورکننده از داخل رول ژئوممبران و تیغه نگهدارنده است. ژئوممبران باید طوری روی زمین قرار بگیرد که فضای خالی در زیر آن وجود نداشته باشد. در طی این فرایند باید حداقل چروک در ورقها بوجود بیاید. ورق های ژئوممبران در کنارهم و با رعایت فاصله همپوشانی قرار میگیرند.

عملیات جوش دادن ورق های ژئوممبران به یکدیگر

عملیات جوش دادن ورق ها بر اساس ترتیب چینش انجام می شود. عملیات جوش به وسیله دستگاه جوش دوگانه یا جوش اکستروژن انجام می شود. جوش های انجام شده با سشوار به عنوان جوش نهایی قابل قبول نیست.
