بالشتک محفظه‌ای Pot

بالشتک های شرکت افزیر دارای انواع مختلفی هستند. بالشتک کروی آلمانی شرکت افزیر قابل ارائه و نصب توسط این شرکت در کلیه نقاط ایران است. بالشتک مخصوص پل شرکت افزیر با دوام بالا، می‌تواند در مقابل نیروهای وارده مقاومت لازم را داشته باشد و مناسب شرایط جوی ایران است.


توضیحات

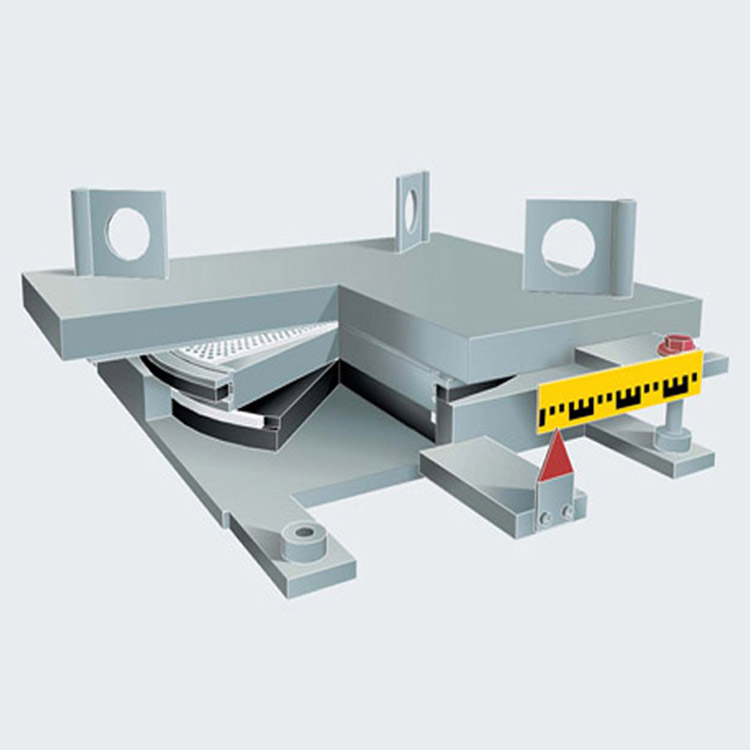

بالشتک محفظه‌ای Pot که در دسته بندی تکیه گاه های لغزشی قرار دارند، لایه ای از تفلون (Carbon/PTFE) دارد که صفحه‌ی فولادی ضد زنگ مخصوصی بر روی آن می‌لغزد. لاستیک مورد استفاده در ساختار این تکیه گاه لاستیک طبیعی می‌باشد و در مقابل تغییر مکان‌های کوچک بسیار خوب عمل می‌کند. تکیه‌گاه‌های Pot Maurer (EN 1337-5 with CE-mark) که با الزامات تعیین شده در دستورالعمل‌های اروپایی (European Directives) تطابقت دارد. با لایه تفلون منحصر به فرد خود، در مقابل سایش بسیار مقاوم بوده و می‌تواند برای بارهای تا 7500 تن در شرایط محیطی درجه حرارت 50- تا 70 درجه سانتی گراد مورد استفاده قرار گیرد.

از دیگر مزایا و مشخصات این سیستم‌ها  می‌توان به دوام بالا به دلیل استفاده از لاستیک طبیعی در سیستم آنها، انتقال نیروی کم در تغییر مکان‌های بزرگی که بین روسازه و زیرسازه پل و یا هر سازه مهندسی ساز ممکن است رخ دهد، جلوگیری از ایجاد تنش بیش از اندازه در سازه و امکان دوران تا 0.2 رادیان در کنار جابجایی‌های افقی، اشاره کرد.

بالشتک محفظه‌ای مکانیکی Pot
بالشتک محفظه‌ای مکانیکی Pot
بالشتک محفظه‌ای مکانیکی Pot
بالشتک محفظه‌ای مکانیکی Pot
بالشتک محفظه‌ای مکانیکی Pot
بالشتک محفظه‌ای مکانیکی Pot

بالشتک محفظه‌ای Pot

بالشتک محفظه‌ای Pot

مشخصات فنی و اجرایی

مدارک مرتبط

دیتاشیت فنی

دانلود

برگه ایمنی

دانلود

دتایل‌ و نقشه‌ها

دانلود

گالری تصاویر

مقالات مرتبط

مقاوم سازی و بهسازی لرزه ای

ارزیابی عملکرد و کاربرد ضربه گیر نئوپرن مسلح شده

ارتعاشات ناشی از بارهای دینامیکی و چرخه‌ایی بودن این نیروها، هربار ضربه‌ایی را به سازه وارد می‌کند. اگر سازه در…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

بررسی عملکرد ضربه گیر نئوپرن تفلونی در پل

پل، سازه‌ایی عظیم و معلق است که به عنوان اتصال دهنده دو مسیر به هم استفاده می‌شود. پل‌ها در دسته…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

نئوپرن و انواع ضربه‌گیرهای الاستومری

آیا تا به حال به اینکه چرا پل‌ها و دیگر سازه‌های عظیم، با اینکه به صورت مداوم تحت بارگذاری تناوبی…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

روند تعویض بالشتک ضربه گیر الاستومری

ضربه گیر لاستیکی نئوپرن، همچون دیگر تجهیزات سازه‌ایی ممکن است در طول عمر خود، آسیب‌هایی را تجربه کند. این آسیب‌ها…

اطلاعات بیشتر

سوالات متداول

بالشتک کروی چیست؟

بالشتک کروی یک یاتاقان سازه ای است که از مجموعه‌ای از ورق پشتی فولادی جفت‌شونده کاو و کوژ روی هم با رابط لغزشی بدون اصطکاک در بین آن تشکیل شده است که در نتیجه امکان چرخش همراه با لغزش منحنی را فراهم می‌کند.

نقش بالشتک کروی در سازه چیست؟

بالشتک کروی تنش ناشی از نیروی گرانشی را تاب می آورد و جابجایی سازه را در قسمت درز انبساط آسان تر می کند.

استانداردهای ساخت بالشتک کروی کدام است؟

EN 1337-7 و ETA06-0131 استانداردهای مورد نظر برای ساخت بالشتک کروی است.

شرکت پیشرو در زمینه ساخت بالشتک کروی کدام است؟

بیش از چهار دهه است که شرکت Maurer Söhne آلمان پیشرو در زمینه ساخت بالشتک کروی (spherical bearings) می باشد.

نظرات (1)

نقد و بررسی‌ها

  1. جابر انصاری

    برای چه پلهاییی از این قطعات استفاده میشه؟

    • اشکان محمدی

      با سلام؛ برای تمامی انواع پلها از این محصول استفاده میشه.
