واتر استاپ ‏PVC

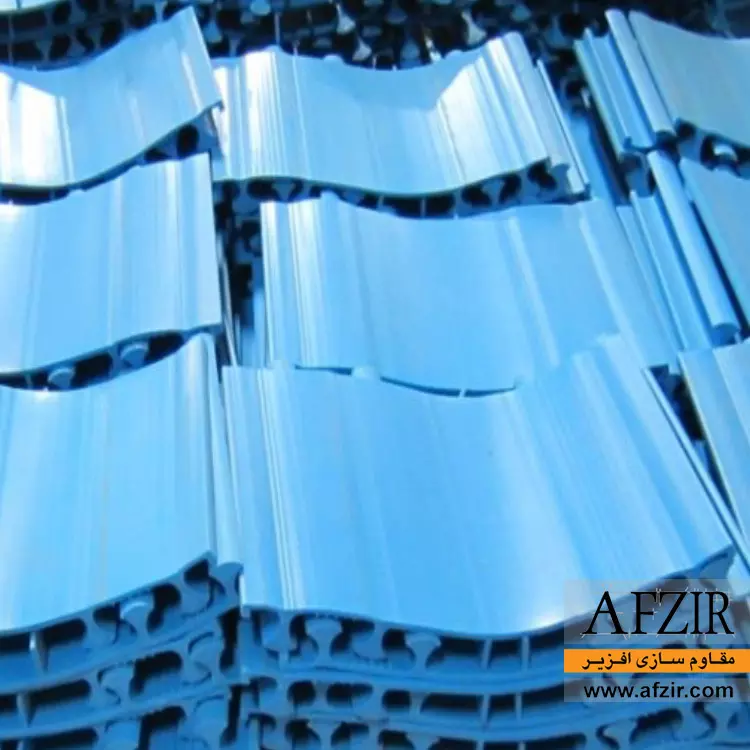

واتراستاپ پلیمری PVC  (کد™PWS) یکی از انواع واتراستاپ های پلیمری می باشد که در درزهای اجرایی و انبساطی سازه های بتنی مورد استفاده قرار می گیرند زیرا وجود این درزها باعث ضعف بتن در برابر نفوذ آب و مایعات می شود. واتراستاپ پلیمری ™PWS دارای آج های هستند که باعث افزایش پایداری در بتن و افزایش چسبندگی و طول مسیر آب می شود. از آنجا که بتن قلیایی است واتراستاپ باید مقاومت لازم در برابر محیط قلیایی را داشته باشد. در صورjی که مقاومت واتراستاپ در برابر محیط قلیایی مطابق استاندارد نباشد، واتراستاپ کیفیت خود را از دست داده و حالت اولیه خود را از دست می دهد و ممکن است منجر به نشت آب در قطعه بتنی شده و در ادامه باعث بروز ترک بتن و نشست تکیه گاهی سازه شود. واتراستاپ های پلیمری PVC با پایداری و مقاومت در برابر ترکیبات شیمیایی از جمله محیط قلیایی ، سبب ماندگاری و طول عمر بالا می شوند.


معرفی محصول

آب بند یا همان واتر استاپ (Water-Stop) عنصری پلاستیکی که در سازه های بتنی جهت جلوگیری از نفوذ مایعات الخصوص آب در درزها مورد استفاده قرار می گیرد. واتراستاپ ها انواع گوناگونی در جنس و شکل دارند که هر کدام دارای ویژگی ها و کاربرد خاصی هستند و بنا به نیاز مورد نظر مورد استفاده قرار می گیرند. بطور کلی عملکرد واتراستاپ ها اینگونه است که در مسیر جریان آب یا مایعات دیگر قرار گرفته و از نفوذ آب و مایعات جلوگیری می کند.واتراستاپ های پلیمری PVC در اشکال و سایز های متنوعی تولید و عرضه می شود. انتخاب واتراستاپ پلیمری PVC بسته به نوع درز متفاوت است. انواع درز به نوع درز ثابت و نوع درز متحرک تقسیم بندی می شود.

انواع درز در بتن

1-درزهای ثابت : درزهای ثابت خود دو نوع است که درز ثابت ناشی از بتن ریزی و درزثابت ناشی از ترک خوردگی در عضو بتنی می باشد.

2-درزهای متحرک : درزهای متحرک در واقع همان درزهای انبساطی هستند که بیشتر در عرشه پل ها و دیگر سازه های حجیم و حساس وجود دارند. در اینگونه موارد بیشتر از واتر استاپ های مکانیکی ضد آب استفاده می شود.

انواع واتراستاپ پلیمری PVC بر حسب محل قرارگیری

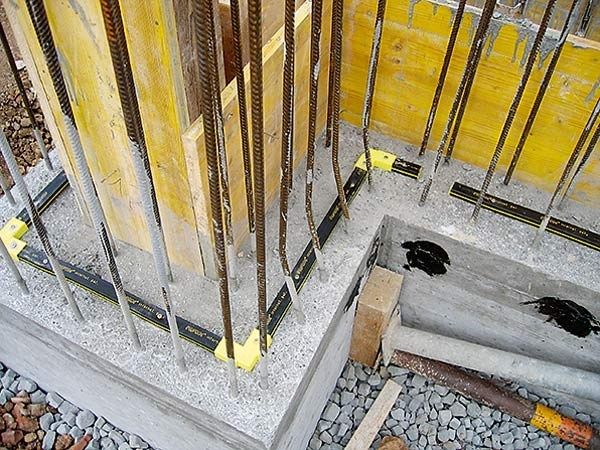

1-میانی مانند درزهای اجرایی

2-کفی مانند کف استخر

3-روی کار مانند درز انبساطی

عوامل موثر در تعیین شکل و سایز واتراستاپ پلیمری PVC

  • نوع و اندازه درز
  • محل قرار گیری در عضو بتنی
  • ضخامت قطعه بتنی
  • فشار هیدرواستاتیک

بهترین راه اتصال و اورلپ واتراستاپ پلیمری PVC استفاده از دستگاه مخصوص اتوی واتراستاپ است. این دستگاه دو سر واتر استاپ پلیمری PVC را ذوب کرده و بهم میچسباند.

ویژگی‌ها


  • مقاومت کششی بالا
  • انعطاف پذیری بالا
  • جوش پذیری با گرما
  • غیر سمی و مناسب برای استفاده در تماس با آب آشامیدنی
  • مقاومت شیمیایی بالا
  • مقاوم در برابر اسیدها و مواد قلیایی
  • قابلیت اتصال سرد با چسب

کاربردها


  • مخازن ذخیره آب
  • تصفیه خانه های فاضلاب
  • سد سازی
  • دیوارهای حائل
  • فونداسیون
  • تونل ها
  • پایه های پل
  • کف های بتنی
  • استخرهای آب
  • کانال های انتقال آب

بسته‌بندی

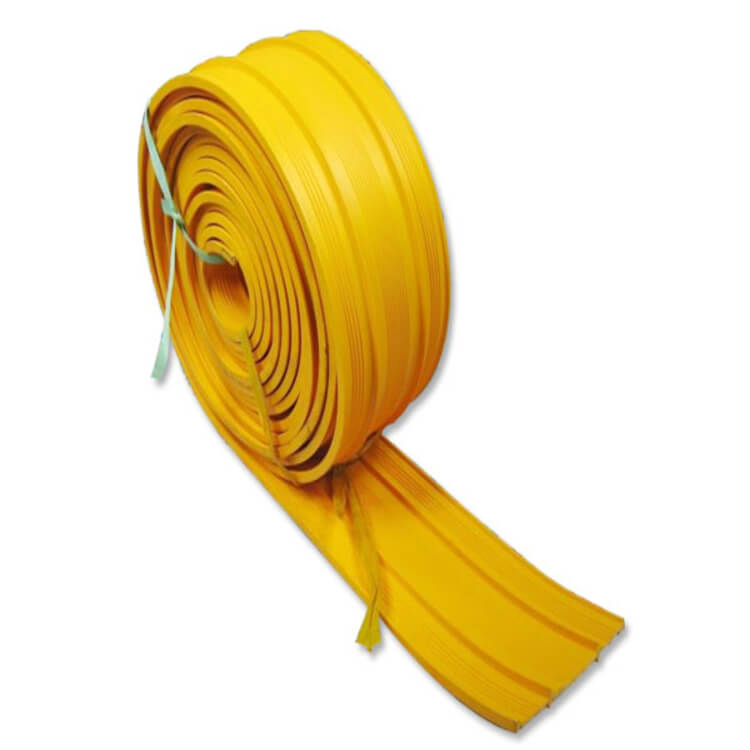

  • رول های 15 متری

رنگ محصول


  • مشکی، زرد و آبی

مشخصات فنی و اجرایی

مشخصات فیزیکی
ضخامت عرض طول وزن
4mm 250mm 15m 22.5kg
4mm 200mm 15m 19.5kg
4mm 150mm 15m 16.5kg
10mm 250mm 15m 49.5kg
مشخصات مکانیکی
شاخص مقدار
درصد نفوذ آب <0.2%
مقاومت کششی 15N/mm2<
درصد کشیدگی 300<
مقاومت در فشار آب 5 بار
مقاومت شیمیایی 2.5< (ph) <11.5
نکات اجرایی
  • زمان بین نصب واتراستاپ  و بتن ریزی نباید زیاد باشد زیرا واتراستاپ پلیمری PVC نباید در معرض نور زیاد خورشید و یا سرمای زیاد باشد.
  • هنگامی که از واتراستاپ در کف های بتنی استفاده می کنید دقت کنید تا آج های واتراستاپ هنگام بتن ریزی کج نشود.
  • واتراستاپ پلیمری PCV درون عضو بتنی قرار می گیرد و از آن در سطح بتن استفاده نمی شود.

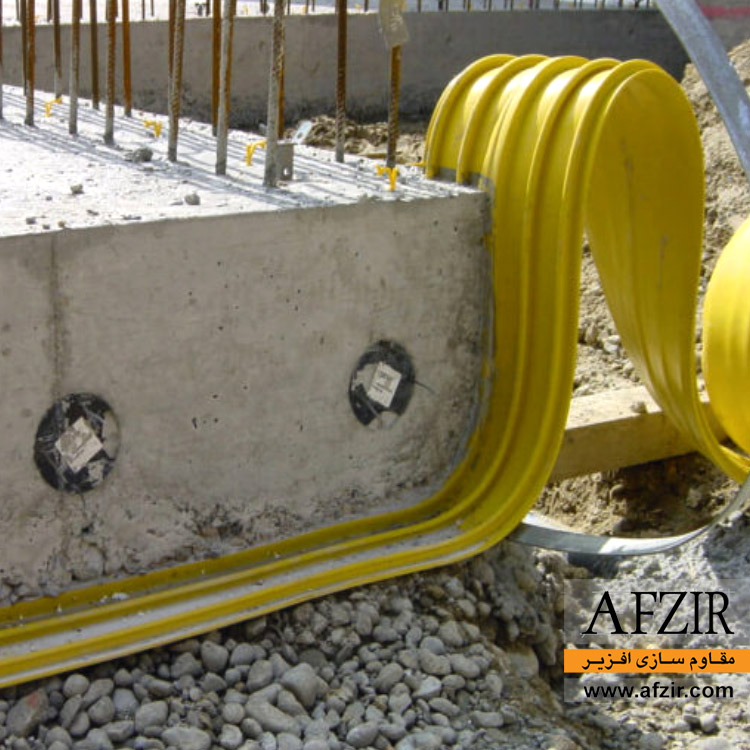

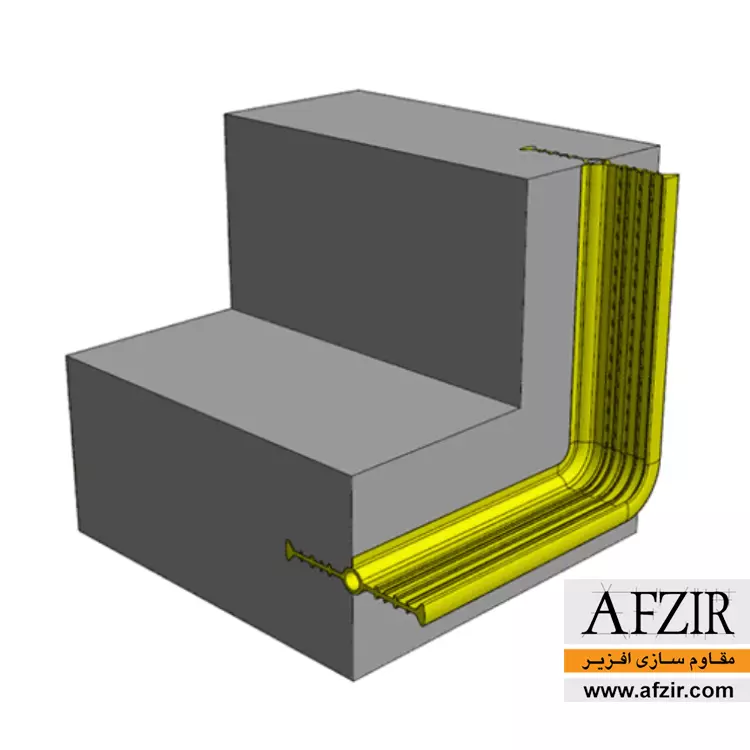

  • واتراستاپ از نظر عرضی باید در وسط ضخامت عضو بتنی قرار بگیرد. بطوریکه که نیمی از واتراستاپ پلیمری PVC در یک طرف مقطع و نیمی دیگر در سمت دیگر نصب شود.
  • در مورد واتراستاپ های پلیمری PVC حفره دار، حفره واتراستاپ حتما باید وسط درز قرار بگیرد.

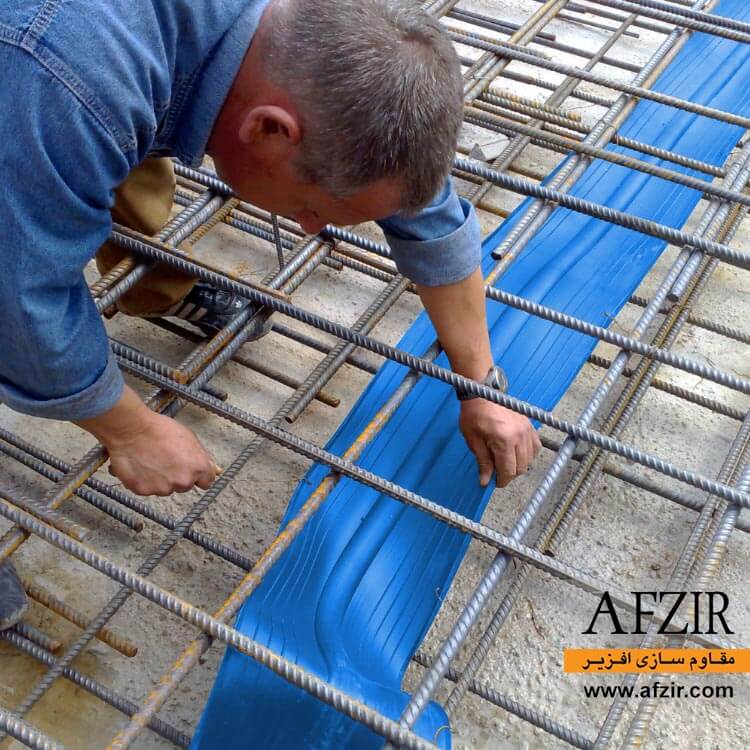

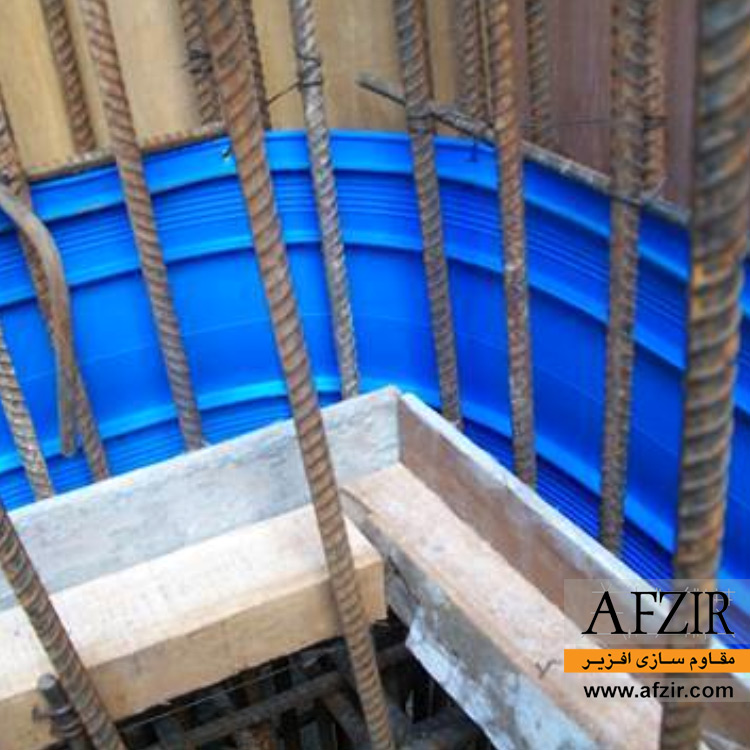

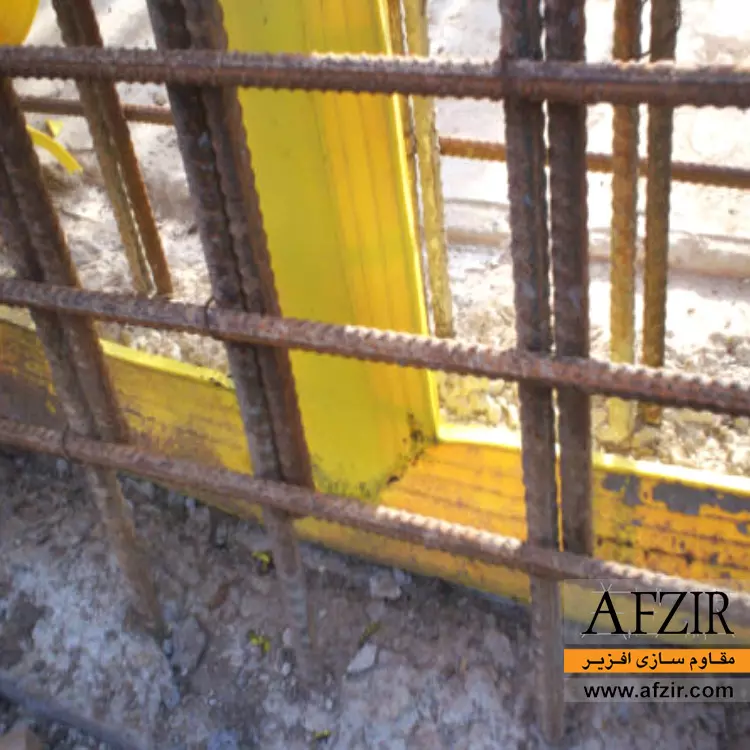

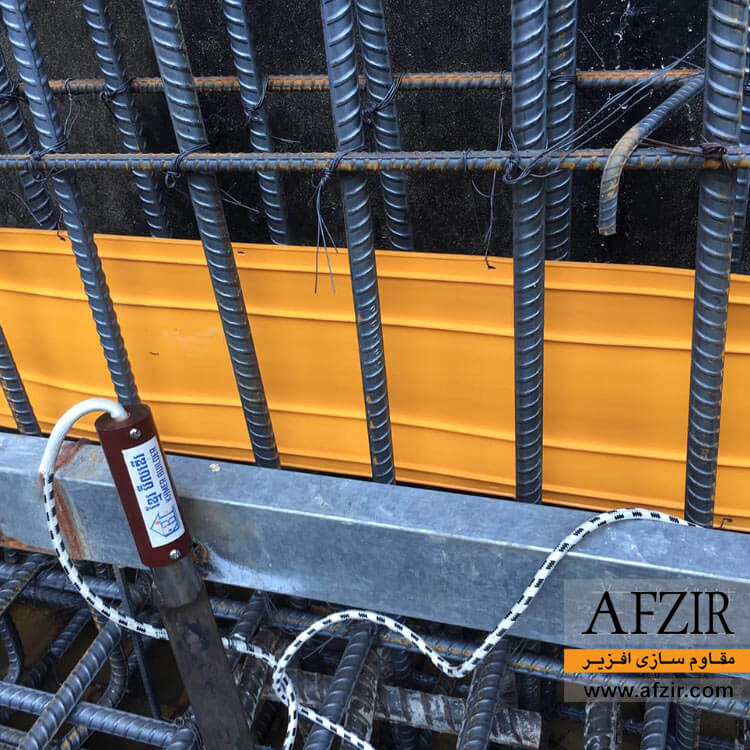

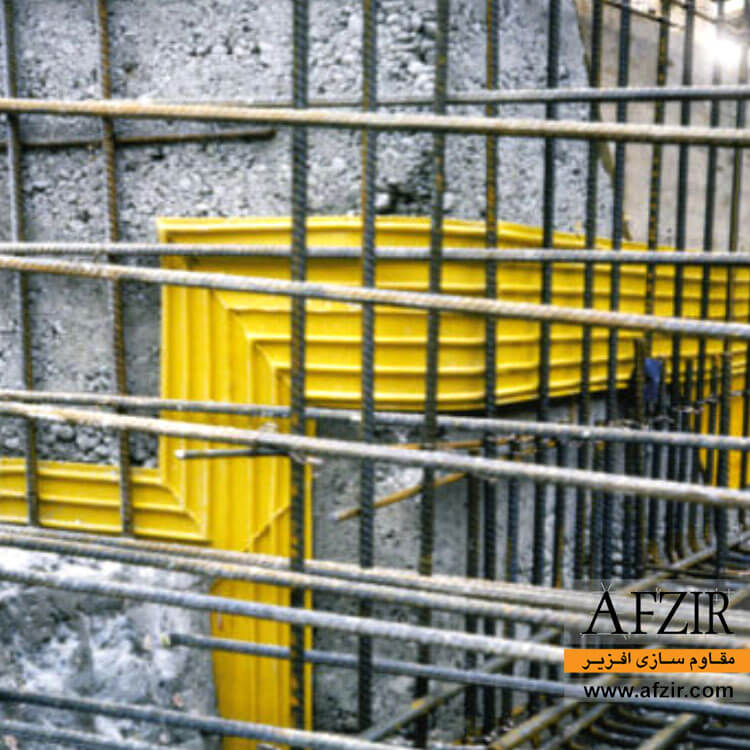

  • واتراستاپ پلیمری PVC درون شبکه میلگردی باید به گونه ای قرار داده شود تا در جریان بتن ریزی و تردد کارگران و عوامل و فشار بتن جابجا نشود و تغییر شکل درون آن ایجاد نشود.
نگهداری
  • پس از تخلیه واتراستاپ های پلیمری PVC باید بالاتر از سطح زمین قرار بگیرند که توصیه ما قرار دادن آنها روی پالت است.
  • در معرض نور مستقیم خورشید قرار نگیرند و بهتر است در یک محیط مسقف انبار شوند.
  • در صورت برودت زیاد بهتر است دمای محیط نگهداری متعادل شود.
  • اگر رولهای واتراستاپ بعد از بازشدن دچار تغییر شکل های ظاهری شده بودند با اعمال حرارت ملایم صاف خواهند شد.
  • در صورت پاره شدن واتراستاپ ها به هر دلیلی باید نقطه پارگی ترمیم شود. از هویه واتراستاپ میتوان برای ترمیم آن کمک گرفت.
  • از سوراخ کردن واتراستاپ پلیمری PVCبه هر دلیلی خودداری کنید.
