بتن آب‌بند چیست؟

طراحی و ساخت سازه بتنی آب‌بند یک رویکرد سیستمی است. میزان نفوذپذیری بتن، اتصالات، قطعات نصبی و ترک خوردگی‌ها، خاصیت آب بندی یک سازه را تامین میکنند. دستیابی به یک سازه بادوام و آب بند، نیاز به طرح مهندسی مناسبی دارد. تک تک اعضای این سیستم باید سازگار با هم عمل کنند تا احتمال بروز اشتباه کاهش یابد.
بتن آب‌بند عموما بتنی نفوذناپذیر است. برای دستیابی به یتنی آب بند، باید توزیع دانه بندی مناسبی در نظر گرفته و تخلخل مویینگی کاهش یابد.

راه‌های کاهش تخلخل مویینگی شامل موارد زیر میشود:

  • کاهش نسبت w/c
  • پوشاندن منافذ که از انتقال آب بین آنها جلوگیری شود.
  • کاهش جمع شدگی بتن (خشک و حالت پلاستیک) تا میزان ترک ها را به حداقل برسانیم و در نتیجه از نفوذ آب جلوگیری کنیم
  • پوشش اضافی منافذ با استفاده از مصالح واکنش پذیر پوزولانی
  • مراقبت و عمل آوری مناسب بتن

اختلاط بتن آب بند:

دانه بندی

  • توزیع مناسب منحنی دانه بندی
  • محتوای ریزدانه دانه بندی محدود شده باشد (محدوده مناسب)
  • به جهت دستیابی به محتوای ریزدانه‌ای قابل قبول، معمولا لازم است محتوای سیمانی تغییر یابند

سیمان

  • ارضای حداقل محتوای سیمان طبق آیین نامه EN 206
  • توصیه میشود حجم خمیر سیمانی کاهش یابد

افزودنی‌ها

  • از افزودنی‌های پوزولانی یا هیدرولیکی نهفته استفاده شود.

محتوای آبی (نسبت آب به سیمان)

  • به جهت کاهش تخلخل مویینگی، نسبت آب به سیمان کم باشد.

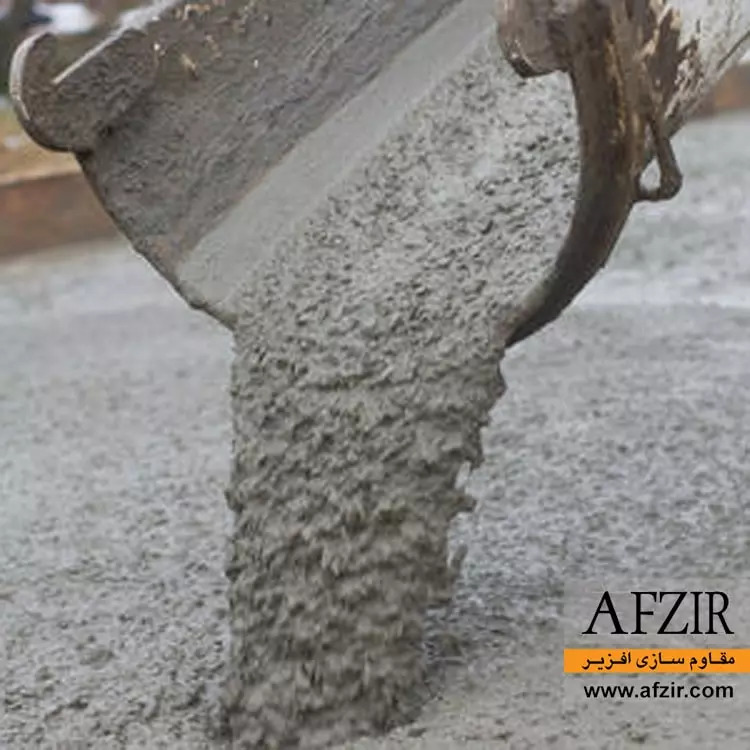

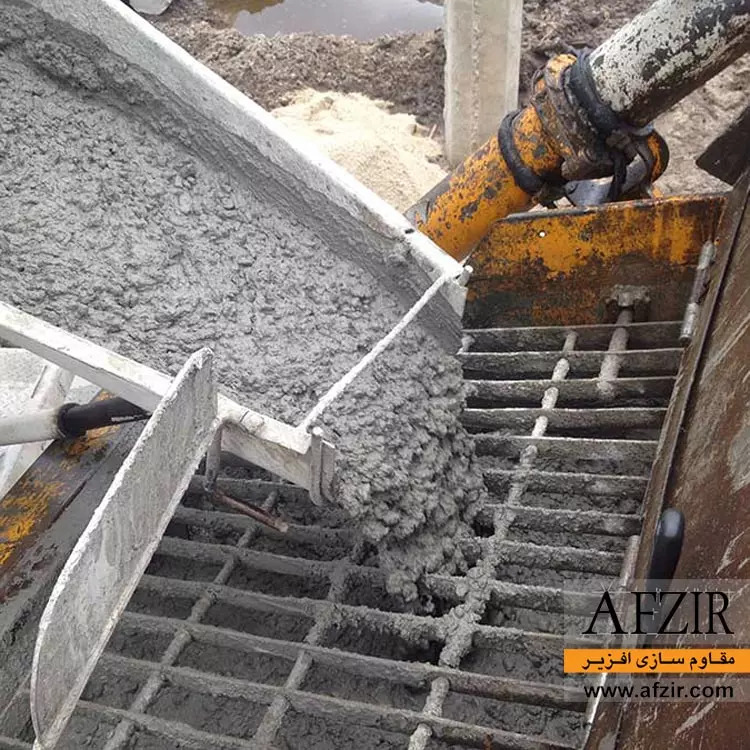

بتن ریزی

  • به جهت دستیابی به بتنی آب بند، توصیه می شود مخلوط در حالت پلاستیک یا نرم باشد.
  • مرحله تراکم بتن اهمیت ویژه‌ای دارد و باید با احتیاط و صحیح انجام شود.

عمل آوری

  • نیاز است تا عمل آوری کامل و سریع انجام شود.

خواص آب‌بندی بتن مستقیما بستگی به خواص آب‌بندی ماتریس چسباننده دارد، از جمله تخلخل مویینگی. عوامل تعیین کننده میزان تخلخل مویینگی شامل نسبت آب به سیمان ,نوع سیمان، نوع افزودنی‌های پوزولانی یا هیدرولیکی نهفته می‌شود. برای کاهش نسبت آب به سیمان از یک فوق روان کننده قوی استفاده می‌شود، این کار سبب کاهش حجم حفرات تخلخل مویینگی موجود در مخلوط بتن می‌شود و در عین حال کارایی بالایی به مخلوط می‌دهد. این حفرات، مسیر‌ های انقالی آب در بتن خواهند بود. با اضافه نمودن افزودنی آب‌ گریز، کلسیم موجود در خمیر سیمان، لایه آب گریزی را درون حفرات مویینگی تشکیل می‌دهد. و در نتیجه این حفرات مسدود شده و حفاظتی موثر، حتی در فشار 10بار، تامین می‌شود. درجاریزی، تراکم و عمل آوری بتن باید طبق راهکارهای تجربی مناسب انجام شود. سیستم مناسب مفصل بندی (مفصل های متحرک و مفصل های سازه ای) کلید دستیابی به یک سازه مقاوم و نفوذناپذیر در برابر آب است. رعایت مراحل بتن ریزی و ابعاد میلگردها به منظور کاهش خطر ترک خوردگی جمع شدگی پلاستیک ضروری است. به عنوان یک توصیه، مخصوصا در دیوار ریزی ابعاد بتن ریزی از نسبت 3 به 1 تجاوز نکند.

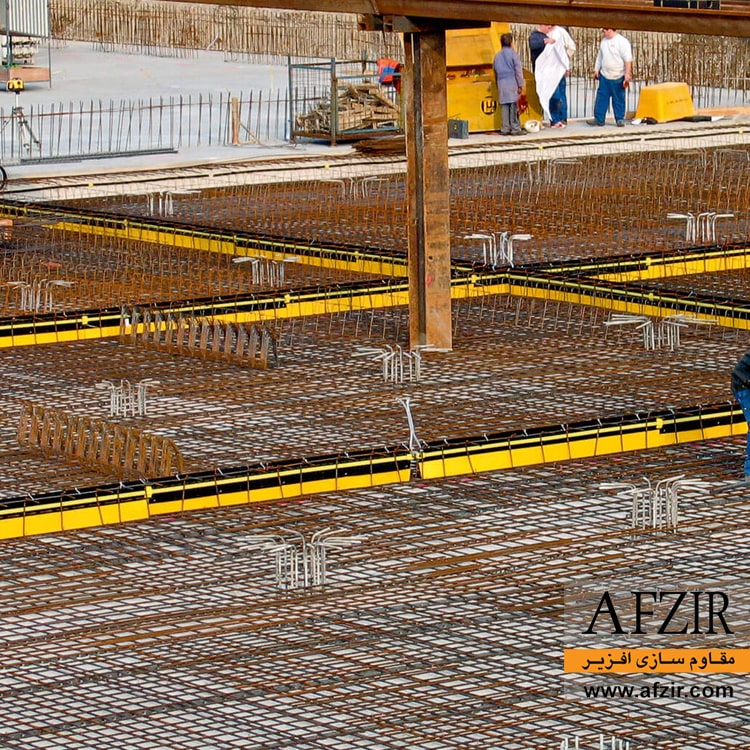

طراحی مناسب گره ها و مفاصل ضروری است اما از سوی دیگر نصب مناسب و بادقت آنها نیز از اهمیت خاصی برخوردار است. اگر در نقطه ای بتن آب‌بند نفوذ و نشت داشته باشد معمولا ناشی از نصب ضعیف گره ها ناشی می شود. بعلاوه دیگر جزییات نظیر سوراخ‌های ناشی از قالب بندی و تاسیسات نیز باید در نظر گرفته شوند. بر اساس میزان مقاومت در برابر نفوذ آب از جمله فشار خارجی آب و همچنین نوع کاربری آن سازه, سیستم های مفصلی مختلفی در دسترس می‌باشد. گره های ثابت معمولا بوسیله نوارهای آب گریز که در شکل ها و ابعاد مختلف عرضه شده و در تماس با آب متورم می‌شوند، پوشانده می‌شود. جایی که سازه به درجه محافظت بالایی نیاز دارد سیستم های مفصلی پیشرفته تری نیز در دسترس هستند که می توانند ترکیبی از المان های آب گریز و نازل های رزینی باشند، این کار لایه محافظ ثانویه‌ای را فراهم میکند.

ویژگی ها


  • جمع شدگی کاهش یافته
  • نسبت آب به سیمان پایین
  • حفرات بسته
  • دوام بالا
  • مقاومت بالا
  • کاهش هزینه نگهداری و تعمیر

کاربردها


  • فونداسیون
  • اجزای سازه ای زیرزمینی
  • پارکینگ زیرزمینی
  • مناطق با تراز آب زیرزمینی بالا
  • سیلو ها و مخازن نگهدارنده مواد غذایی
  • ساختمان های بلند

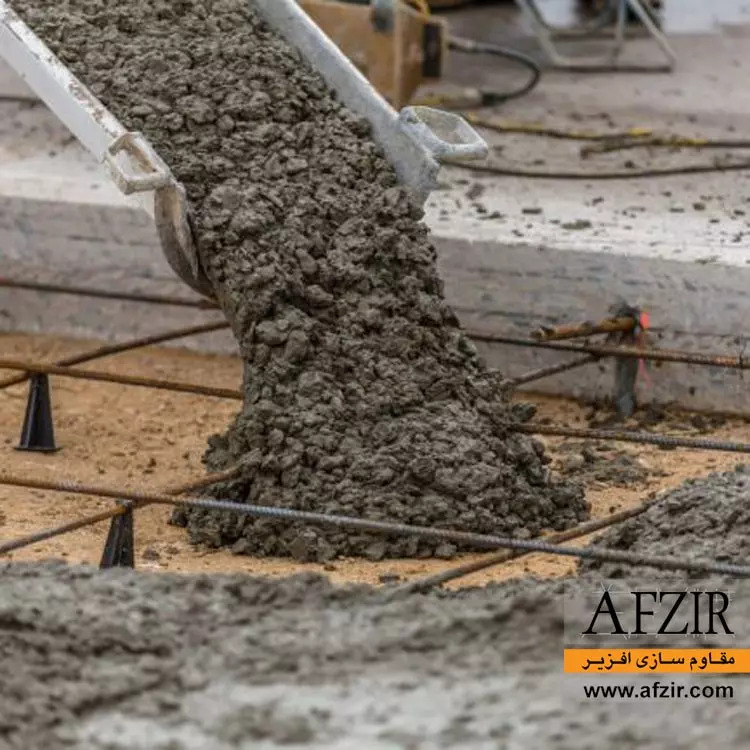

مبانی طرح اختلاط

مواد تشکیل دهنده توضیحات نسبت های اختلاط
سنگدانه‌ها هر نوع کیفیت دانه بندی موجود تمام ابعاد موجود
سیمان هرسیمانی که استاندارد های محلی را تامین کند 350 kg/m3
موتد افزودنی معدنی خاکستر بادی دستیابی به دانه بندی مناسب با تنظیم محتوای سیمانی
آب آب شیرین و آب بازیافتی منطبق با دانه بندی سنگدانه‌ها نسبت آب به سیمان منطبق بر استاندارد ها با توجه به شرایط محیطی

0.45>

مواد افزودنی شیمیایی افزودنی فوق روان‌کننده (نوع آن بستگی به مدت زمان درجاریزی و تراکم بتن دارد)

افزودنی آب بند بتن

(محصول ™HWR و محصول ™MWR)

میزان مصرف ابر روان کننده 0.60% – 1.50%

میزان افزودنی آب بند بتن

(1.00% – 2.00%)

الزامات بتن ریزی و عمل آوری عمل آوری و مراقبتی که به موقع شروع شود و تا زمان نیاز ادامه یابد، و تاثیر به سزایی روی جمع شدگی پلاستیک و خشک شدگی دارد. افزودنی عمل آوری بتن پس از تراکم بتن استفاده گردد.

(محصول ™CUC)

سیستم مورد نیاز سیستم های آب بندی سیستم ™Hydraguard

سیستم نوین آب بندی بتن ™Membrana
