انکر و Spike شیشه

انکر و یا اسپایک شیشه (کد ™GSA) از جمله مصالح نوین و کاربردی در مقاوم‌سازی، ترمیم و بهسازی سازه‌ها می‌باشد. این محصول افزایش قابل توجه مقاومت فشاری و چسبندگی بالاتر سطح و فیبر کامپوزیت (FRP) را به دنبال دارد. در spike شیشه، از رشته‌های شیشه تک جهته استفاده می‌گردد و امروزه به دلیل افزایش کارایی سیستم کامپوزیت (FRP) و جلوگیری از جداشدگی بین الیاف و سطح سازه (debonding)، پیشرفت وسیعی در صنعت مقاوم‌سازی سازه‌ها داشته است. Spike شیشه ضمن افزایش مقاومت برشی و کششی مطلوب در سازه‌هایی که نیاز به تقویت سازی دارند، در مواردی که تغییر کاربری انجام می‌شود نیز موجب بهبود مشخصات و تأمین باربری لازم می‌شود.


توضیحات

ویژگی‌ها


  • مدول الاستیسیته بالا
  • مقاومت مکانیکی، شیمیایی و کششی بسیار بالا
  • مقاوم در برابر محیط های خورنده
  • قابل استفاده در دمای بالا و پایین
  • دارای ویژگی خود عمل آوری و دوام عالی
  • وزن کم
  • مقاوم در برابر نیروی الکتریسیته
  • دوره بهره برداری طولانی مدت
  • نصب و اجرای آسان
  • پایین آمدن قیمت مقاوم‌سازی سازه
  • کاهش هزینه های تقویت با FRP

کاربردها


  • افزایش قدرت باربری سازه های مختلف
  • بهسازی لرزه‌ای سازه و افزایش مقاومت در برابر افزایش بار و یا نیروی زلزله
  • کاهش وزن سازه نسبت به سایر روش های مقاوم سازی
  • جهت تقویت الیاف FRP در نواحی انتهایی و نقاط مرزی (نواحی قطع الیاف)
  • استفاده در مواردی که امکان جداشدگی الیاف از سطح سازه وجود دارد.
  • استفاده در مواردی که نیاز به تعداد بالای لایه های الیاف در سازه می باشد.
  • جهت کاهش مصرف الیاف در مقاوم سازی با سیستم های FRP

بسته‌بندی


——–

رنگ محصول


  • سفید

مشخصات فنی و اجرایی

مشخصات فیزیکی
مشخصات اسپایک شیشه
رنگ سفید
مقاومت کششی 3200MPa
مدول کششی 70GPa
رزین های سازگار اپوکسی، پلی استر و….
دمای نگهداری ‎4℃-38℃‎
مراحل اجرا

تمهیدات لازم برای نصب انکر و اسپایک شیشه:

آماده سازی بستر(آماده‌سازی بستر می‌تواند بر کیفیت عملکرد سیستم تأثیر بسزایی داشته باشد):

  • تمام سطوح باید از خاک، خاک، گردوغبار، ترکیبات درمان، روغن، گریس، واکس و سایر مواد آلوده تمیز شود.
  • در صورت وجود ناهمواری یا آلودگی سطوح نیاز به سنگ‌زنی، ماسه شویی، شستشوی فشار و یا دیگر روش‌های مکانیکی معمول دارند.
  • برای پاک کردن گردوغبار و گردوخاک باید از پاک‌کننده صنعتی استفاده کرد.
  • توجه داشته باشید که سطوح بتونی باید کاملاً خشک شوند یا خالص شوند تا چسب بتواند خشک شود.

روش بکارگیری SPIKE شیشه:

طراحی و محاسبات مربوط به استفاده از محصول Spike شیشه بر طبق آئین‌نامه و مشخصات استاندارد و توسط مهندسین طراح انجام می‌شود. محل موردنظر جهت اجرای انکرها را با دایره مشخص کرده و سوراخ‌هایی با قطر 12 میلی‌متر ایجاد می‌کنیم. برای اطمینان از فرو رفتن کامل انکر ها در داخل سوراخ‌ها، عمق سوراخ‌ها را از ارتفاع انکر ها 3 میلی‌متر بزرگ‌تر در نظر گرفته شده است. پس از آن روی سطح بتن و داخل سوراخ‌ها با وسیله‌های موجود باد انداخته، تا گردوغبارها از بین روند و سطح و سوراخ تمیز باشد. از رزین یا انواع دیگر چسب‌های سازگار با این سیستم جهت اشباع کردن ورق‌های FRP، سطح بتن و انکرها استفاده می‌شود. سپس FRP را متصل کرده و اجرای محصول به پایان می‌رسد.

نکات ایمنی
  • تمام اجزای سیستم FRP کامپوزیت ممکن است باعث تحریک و حساسیت پوست شود لذا استفاده از دستکش های مقاوم در برابر شیمیایی توصیه می شود.
  • از تنفس بخارات و گرد و غبار اجتناب کرده و در صورت تنفس دشوار به پزشک مراجعه کنید.
  • محصولات رزین می توانند باعث تحریک شدید چشم شوند. از تماس با چشم جلوگیری شده و از عینک ایمنی استفاده شود.
  • این روش نباید در هوای سرد و مرطوب اجرا شود.

مدارک مرتبط

دیتاشیت فنی

دانلود

برگه ایمنی

دانلود

دتایل‌ و نقشه‌ها

دانلود

گالری تصاویر

مقالات مرتبط

مقاوم سازی و بهسازی لرزه ای

19 روش مقاوم سازی ساختمان‌های بتنی و فولادی

مقاوم سازی ساختمان: انواع راهکارها نیاز گسترده و روز افزون جامعه به ساختمان و مسکن، ضرورت استفاده از روش‌ها و مصالح…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

کامپوزیت کربن چیست؟

تاریخچه کامپوزیت: استفاده از کامپوزیت‌ها از زمان‌های گذشته در بین مردم رواج داشته است، به‌عنوان مثال افزودن کاه به گل…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

تاثیر SPIKE در جدایش از سطح و عملکرد FRP

پارامتر های مانند رشد جمعیت، افزایش بار، خرابی های زیست محیطی، آسیب ها و نقص های طراحی برخی از دلایلی…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

روش های مقاوم سازی ساختمان

در سال‌های اخیر با توجه به زمین لرزها های بزرگ رخ‌داده در سراسر جهان مانند زلزله شیلی 1960،کوبه 1995 باعث…

اطلاعات بیشتر

سوالات متداول

انکر و اسپایک شیشه چیست؟

انکر و یا اسپایک شیشه از جمله مصالح نوین و کاربردی در مقاوم‌سازی، ترمیم و بهسازی سازه‌ها می‌باشد. این محصول ‏افزایش قابل توجه مقاومت فشاری و چسبندگی بالاتر سطح و فیبر کامپوزیت‎ (FRP) ‎را به دنبال دارد‎.‎

تفاوت انکر و اسپایک شیشه با انکر و اسپایک کربن در چیست؟

مهم‌ترین تفاوت در انکر و اسپایک، مصالح بکار رفته در ساخت آن است. در یکی از آن‌ها الیاف شیشه و در دیگری الیاف ‏کربن استفاده می‌شود. بنابراین مشخصات فنی انکر و اسپایک شیشه و کربن بایکدیگر متفاوت است. علاوه‌ بر این، انکر و ‏اسپایک شیشه به دلیل مشخصات فنی ضعیف‌تر از انکر و اسپایک کربن، از قیمت پایین‌تری برخوردار است.‏

انکر و اسپایک شیشه چه کاربردی دارد؟

انکر و اسپایک شیشه به منظور ایجاد مهری مناسب و یا بهبود اتصال سطح و کامپوزیت‌های ‏FRP‏ مورد استفاده قرار ‏می‌گیرد. درواقع می‌تواند شکست زودرس اتصالات ‏FRP‏ را قبل از رسیدن به استحکام نهایی به تاخییر و یا از بین ببرد. ‏علاوه بر این می‌تواند انتقال نیرو را بهبود بخشد. ‏

انکر و اسپایک شیشه با چه رزین‌ها و یا چسب‌هایی استفاده می‌‍شوند؟

انکر و اسپایک شیشه، با استفاده از چسب‌ها و یا رزین‌های اپوکسی قابل اجرا است.‏

مزیت‌های انکر و اسپایک شیشه چیست؟

از مزیت‌های انکر و اسپایک شیشه، می‌توان به مدول و استحکام کششی بالا، مقاومت شیمیایی و. مکانیکی بالا، پخت در ‏شرایط دمای محیطی، مقاوم در برابر الکترسیته، غیر خورنده و... اشاره نمود.‏

نحوه اجرای انکر و اسپایک شیشه چگونه است؟

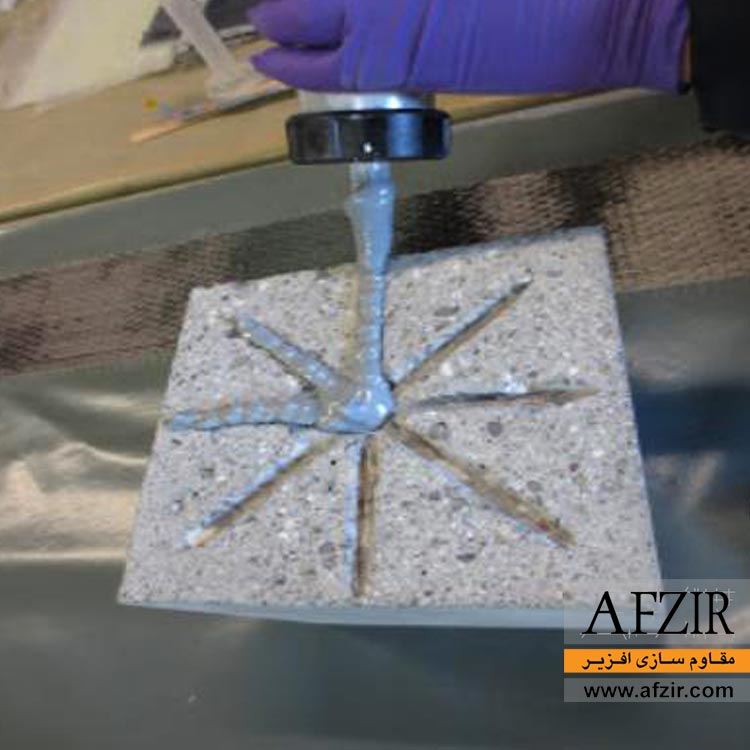

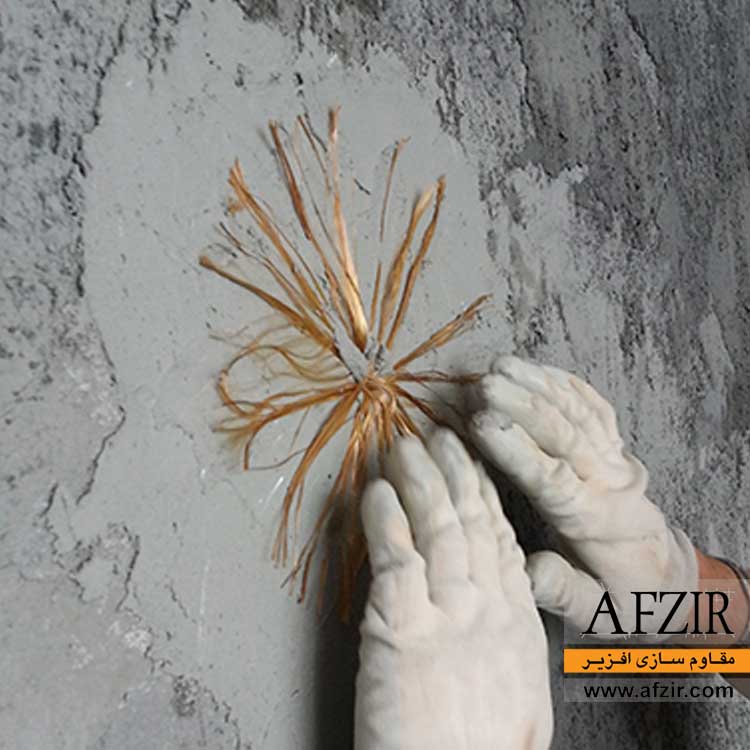

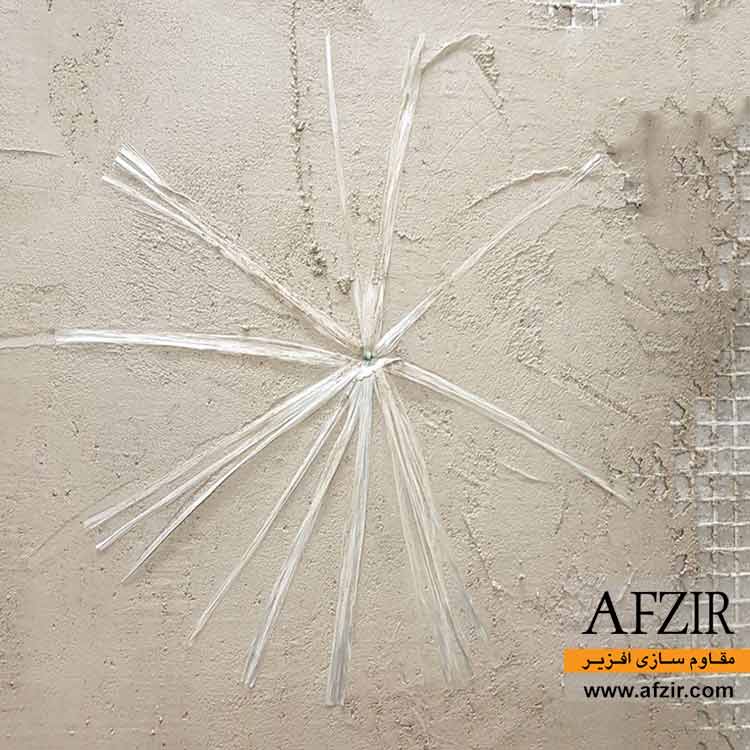

برای نصب انکر و اسپایک شیشه، ابتدا باید حفره‌ایی با قطر 12 میلی‌متر در سطح المان موردنظر ایجاد گردد. سپس سطح ‏و حفره با استفاده از جاروبرقی، سندپلاست، شستوشوی تحت فشار و... ، از هرگونه آلودگی، گریس، رنگ، گردو غبار و... ‏پاکسازی شود. ماده چسباننده موردنظر، باید بر اساس دیتاشیت محصول، مخلوط شود. انکر و اسپایک شیشه به صورت ‏دستی به چسب یا رزین آغشته شده و سپس در حفره ایجاد شده، قرار داده شود. حفره با استفاده از ماده چسباننده ‏موردنظر پر گردد. سپس رشته‌های الیاف شیشه که در سر انکر و اسپایک شیشه قرار دارند باید به سطح متصل شوند. در ‏نهایت باید اجازه داد تا پخت یا درمان مواد به خوبی انجام شود.‏

قیمت انکر و اسپایک شیشه چقدر است؟

قیمت انکر و اسپایک شیشه، بر اساس واحد طول تعیین می‌شود. به دلیل نوسانات موجود، ارائه یک قیمت واحد امکان ‏پذیر نمی‌باشد. بدین منظور برای اطلاع دقیق از قیمت انکر و اسپایک شیشه، می‌توانید با کارشناسان ما در افزیر تماس ‏حاصل فرمایید.‏

مشخصات فیزیکی انکر و اسپایک شیشه چگونه است؟

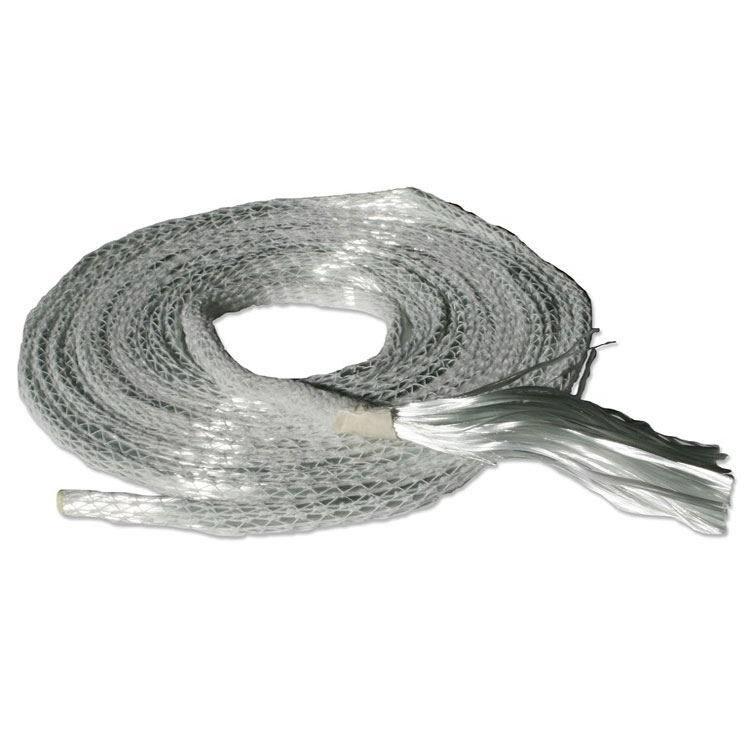

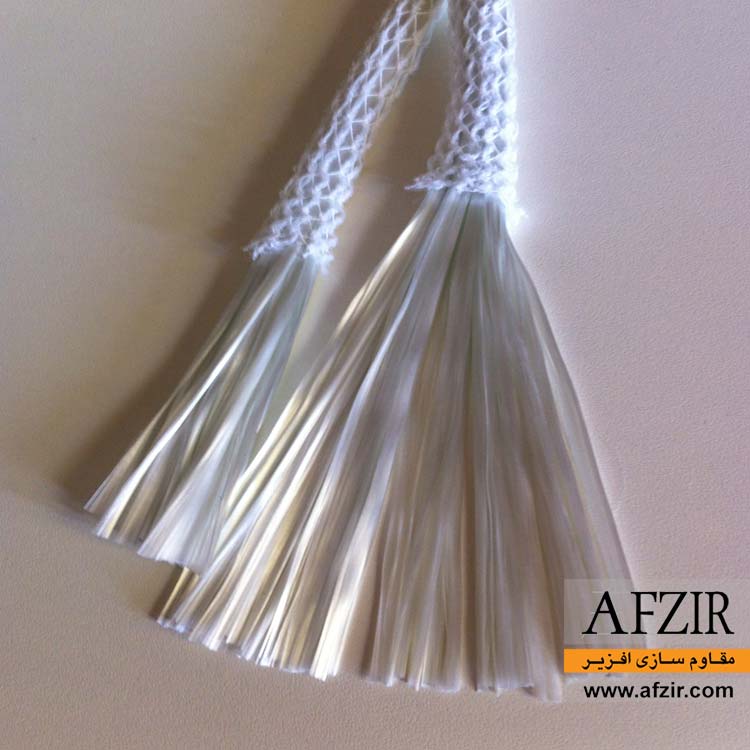

به طور کلی انکر و اسپایک شیشه، از مجموعه رشته‌های شل الیاف شیشه در کنار هم تشکیل شده است. درواقع از نظر ‏شکل ظاهری، می‌توان آن را به طنابی که یک و یا دو سرآن تار تار شده است، تشبیه نمود. انکر و اسپایک شیشه سفید ‏رنگ است.‏

انکر و اسپایک شیشه را از کجا می‌توان تهیه نمود؟

انکر و اسپایک شیشه را می‌توان از تامین‌کننده‌های مصالح مقاوم‌سازی و یا تولید کنندگان کامپوزیت‌های ‏Frp، تهیه نمود. ‏یکی از شرکت‌های فعال در این زمینه، شرکت مقاوم‌سازی افزیر است که خدماتی در حوزه طراحی، مشاوره، تامین ‏محصولات مقاوم‌سازی و... ارائه می‌کند.‏
