یکی از بادوام ترین مصالح سازه‌ای که در صنعت ساختمان سازی پرکاربرد می‌باشد، بتن است  که برای ترمیم و مقاوم‌سازی سقف بتنی به کار می رود. سازه‌های بی شماری با بتن هر ساله ساخته می‌شود به همین دلیل سازه ها باید در برابر خسارات ناشی از آتش سوزی و خسارات زیست محیطی در طبیعت و سایر عوامل مقاوم باشند. ترک‌های ایجاد شده در بتن علاوه بر تغییر در ظاهر سازه می تواند ساختار سازه بتنی را به تدریج تخریب نماید.

در نتیجه بهتر است در همان ابتدا ترمیم ترک بتن سقف را انجام دهید زیرا به مرور زمان رشد می‌کنند و به سازه آسیب جدی وارد می نمایند. در نتیجه بهتر است در سریع‌ترین زمان ممکن ترمیم و مقاوم سازی سقف بتنی ترک خورده را به مرحله اجرا درآورید.

از دلایل ایجاد ترک در سقف می توان به پوشش ناکافی بتن، دهانه بزگ دال، طراحی ساختاری نامناسب، فاصله نامناسب میله های فولادی اختلاط نامناسب بتن، کیفیت ضعیف بتن وروش های نامناسب تهیه بتن اشاره نمود.

ترک بتن سقف در اثر کیفیت ضعیف به کار رفته در سازه می‌تواند عوارض مخربی را به همراه داشته باشد. برای مثال کاهش کیفیت بتن منجر به کاهش مقاومت‌ کششی در بتن می‌شود. در نهایت زمانی که مقاومت کششی بتن به حداکثر میزان خود نزدیک شود در سقف بتن ترک هایی ایجاد می‌گردد.

تنش‌های داخلی که در مصالح ساختمانی ایجاد می‌شوند سبب ایجاد ترک غیرسازه‌ای می‌شوند. در صورتی که تعمیر نشوند عامل نفوذ عوامل شیمیایی و فیزیکی مانند رطوبت از طریق ترک‌ها می‌باشند. در طولانی مدت باعث آسیب و خوردگی آرماتور می‌شود. ترک‌ها انواع متفاوتی دارند که برای آشنایی با انواع ترک‌ها مطالعه مقاله “ انواع ترک در ساختمان و روش‌های ترمیم آن” را پیشنهاد می کنیم.

برای ترمیم و مقاوم سازی سقف ترک خورده شرکت مقاوم سازی افزیر دو روش ™FibraOne و ™Injecta را ارائه می‌دهد.

سیستم ™FibraOne بر پایه الیاف تقویت کننده پلیمر یا همان کامپوزیت است، که جهت افزایش استحکام و تقویت سازه‌های بتنی، سنگی، فولادی و چوبی که نیاز به تعمیر و ترمیم دارند، مورد استفاده قرار می‌گیرد.

سیستم™Injecta یک سیستم تزریقی بر پایه تزریق رزین‌های FRP، برای ترمیم بتن آسیب‌دیده حاوی ترک‌های ریز، می‌باشد. از این سیستم جهت تعمیر حفره‌ها و ترک‌ها در سازه های بتنی اعم از پل‌ها، مخازن، تونل‌ها، جاده‌ها، سطوح کف، دال‌های بتنی مرسوم و بطور کلی تمامی اجزای یک سازه بتنی، مورد استفاده قرار می‌گیرد.

سیستم مورد استفاده جهت ترمیم و مقاوم‌سازی سقف بتنی ترک خورده

مقاوم سازی سقف

سیستم ™FibraOne

مقاوم سازی سازه با استفاده از کامپوزیت FRP

معرفی سیستم

 سیستم ™Injecta

ترمیم ترک بتن با استفاده از رزین اپوکسی

معرفی سیستم

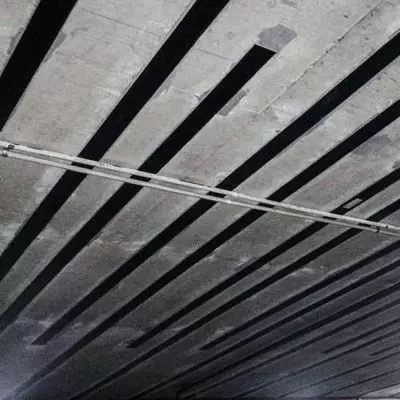

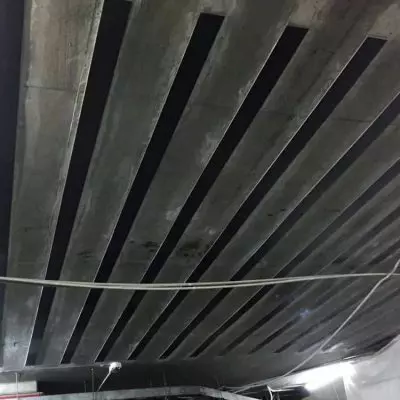

مقاوم سازی سقف بتنی ترک خورده با استفاده از سیستم ™FibraOne

  1. مشخص نمودن محل نصب و فواصل لمینت کربن (محصول ™UCL) بر روی سطح دال به صورت افقی
  2.  اعمال پرایمر اپوکسی (محصولWEP™240 ) بر روی سطح دال
  3. اعمال یک لایه چسب اپوکسی لمینیت (محصول ERA™420) برروی لمینت FRP
  4. تقویت و مقاوم‌سازی با استفاده از چسباندن لمینت کربن (محصول ™UCL) بر روی محل مشخص شده
  5. تقویت دال بتنی با استفاده از چسباندن لمینت CFRP بر روی محل مشخص شده
  6. اجرای پوشش حفاظتی و ضد حریق محصول (SMF™80) بر روی لایه نهایی لمینت کربن در صورت نیاز

ترمیم سقف بتنی ترک خورده با استفاده از سیستم ™Injecta

  1. مشخص نمودن نواحی ترک خورده
  2. تمیز نمودن و آماده سازی سطح
  3. مشخص نمودن محل نصب و فاصله‌های پکر از یکدیگر
  4. پکرهای تزریق را به سطح ستون نصب نمایید
  5. پر کردن ترک در فاصله بین پکرها با استفاده از ملات ترمیمی کازمتیک (محصول ™LRM)
  6. اجازه بدهید ملات ترمیمی که در مرحله قبل اعمال شده به گیرش نهایی برسد
  7. محلول رزین اپوکسی تزریقی (محصول ™EIR) را آماده نمایید
  8. پمپ تزریق را آماده نمایید
  9. تزریق رزین را به واسطه پکرهای نصب شده آغاز نمایید
  10. سطح ستون را پس از اتمام تزریق تمیز نمایید
مقاوم سازی سقف با ورق فولادی
  • اطلاعات فنی محصولات

  • اطلاعات ایمنی محصولات

  • آیین‌نامه‌ها و مراجع

  • گالری تصاویر

  • راهکارهای مرتبط

در صورت نیاز به اطلاعات ایمنی محصولات لطفا از طریق فرم تماس با ما درخواست خود را ثبت نمایید.

  • راهنمای طراحی و ضوابط اجرایی بهسازی ساختمان‌های بتنی با استفاده از مصالح تقویتی FRP (نشریه 345)دانلود
  • آینن نامه طراحی و مقاوم سازی اعضای بتنی توسط مصالح FRP روی سطوح خارجی – 2017دانلود
  • آینن نامه طراحی سازه‌های بتنی مسلح با FRP – کانادادانلود
  • ترمیم بتن مطابق آیین نامه EN 1504 (تشخیص ، طراحی ، اصول و اجرا)دانلود
  • راهنمای ترمیم بتن ACI 546R-04دانلود
  • الزامات برای ارزیابی ، ترمیم ، نوسازی سازه‌های بتنی موجود ACI-562-19دانلود

پکیج بروشور و کاتالوگ فنی

برای دریافت پکیج بروشور و کاتالوگ فنی راهکار ارائه شده کلیک نمایید.

سوالات متداول

چند نوع سقف بتنی داریم؟

سقف‌های بتنی انواع گوناگونی دارند مانند سقف‌های تیرچه بلوک، تیرچه کرومیت، تیرچه کامپوزیت،دال یکپارچه، سقف وافل، سقف کوبیاکس، سقف یوبوت و سقف‌های عرشه فولادی

سقف بتنی چه نوع سقفی است؟

سقف بتنی سقفی است که با اجرای یک لایه بتن ریزی همراه است و انواع گوناگونی دارد، تعداد سقف‌ها در ساختمان برابر تعداد طبقات بعلاوه یک است.

آسیب عمده‌ای که در سقف‌ها روی می‌دهد چند نوع است؟

آسیب عمده سقف‌ها بیشتر روی بخش سازه‌ای آن رخ می‌دهد، این آسیب‌ها همانطور که اشاره شد دلایل گوناگونی دارند و همچنین به اشکال گوناگون نمود پیدا می‌کنند؛ برای مثال احتمال دارد بخاطر پوشش کم روی میلگردها دچار خوردگی میلگرد شوند و یا بخاطر پدیده کرم‌خوردگی میلگردها روی سطح نمایان شوند، سقف‌ها ممکن است بخاطر پدیده خستگی دچار خیز شوند و در پایان ترک روی بتن سقف بخاطر درصد نامناسب آرماتور و یا بارگذاری ناصحیح که همه این موارد در راهکارهای قبلی توضیح داده شده و در اینجا درباره ترک خوردگی روی سقف و شیوه ترمیم و مقاوم‌سازی آن اشاره خواهیم کرد.

چه سامانه‌هایی برای مقاوم سازی و ترمیم سقف‌ها بکار می‌آیند؟

™ Injecta و ™FibraOne سامانه های بترتیب برای مقاوم سازی و ترمیم سقفهای بتنی ترک خورده بکار می‌آیند.

روش اجرای سامانه ™FibraOne چگونه است؟

در این روش که از ورقه‌های فیبر کربن بهره گرفته می‌شود نخست سطح مورد نظر را با پرایمر اپوکسی آغشته می‌کنیم سپس روی آن از ژل اپوکسی بهره می‌گیریم حالا نوبت چسباندن ورقه‌های فیبر کربن است و در پایان یک لایه دیگر ژل اپوکسی روی سطح اجرا می کنیم بدین ترتیب سطح آماده بهره برداری است
