پارچه شیشه دو جهته

پارچه شیشه دو جهته (کد ™BGW)، الیاف شیشه (الیاف فایبرگلاس) با مقاومت بالا هستند که در بافت آن‌ها فیبرها در دو جهت عمود بر هم (صفر درجه و نود درجه) قرار گرفته‌اند. از خصوصیات بارز این دسته از الیاف شیشه (پارچه شیشه) علاوه بر مقاومت کششی بالای آن ها می توان به وزن کم آنها اشاره کرد. از این پارچه‌ها در ساخت قطعات فایبرگلاس GFRP و ترمیم، تقویت و مقاوم سازی سازه‌ها و ساختمان‌ها و همچنین پوشش‌های حفاظتی لاینینگ استفاده می‌شود. انواع رزین‌های ترموست نظیر رزین‌های اپوکسی، رزین‌های وینیل استر، نوولاک اپوکسی و … در ایجاد سیستم‌های GRP مقاوم سازی و کامپوزیت همراه با این نوع از الیاف فایبرگلس، می‌توانند مورد استفاده قرار بگیرند.


معرفی محصول

الیاف و پارچه شیشه دو جهته چیست؟

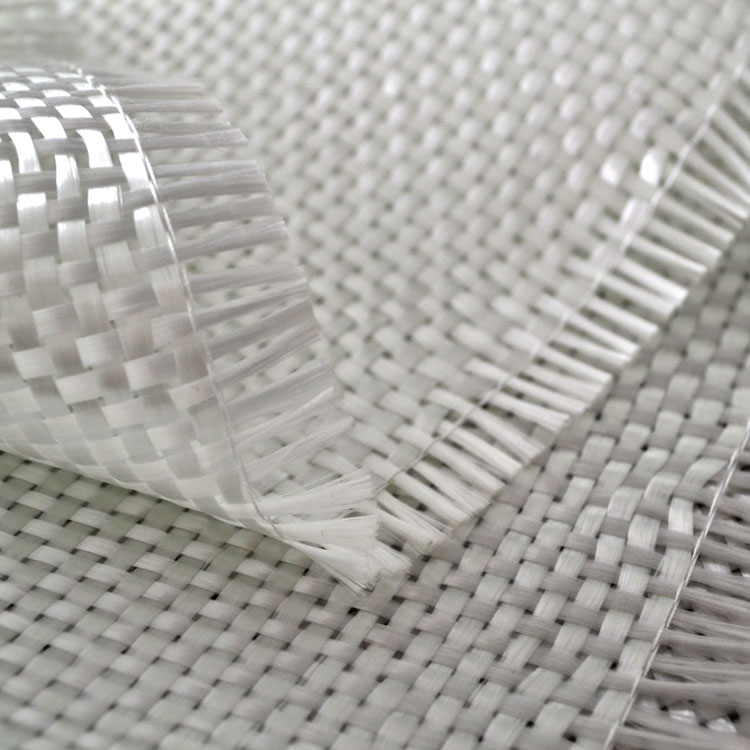

پارچه شیشه دو جهته GFRP در واقع، پارچه‌های تقویت کننده متشکل از تار و پودهای الیاف شیشه ای هستند که بدون هیچ افزایش وزن یا ضخامتی نسبت به الیاف شیشه تک جهته، کارایی و استحکام بالاتری دارند. پارچه الیاف شیشه همواره اصلی ترین و پرکاربردترین نوع کامپوزیت تقویت کننده بوده و هست. این پارچه‌ها در انواع بسیار متنوع و مختلفی تولید می شوند؛ الیاف و پارچه شیشه دو جهته‌ی شرکت افزیر در طیف‌های وزنی وسیعی از 200 گرم تا 900 گرم الیاف بافته شده اند. این پارچه‌های شیشه را می توانید با انواع رزین ها مانند پلی استرها یا اپوکسی‌ها ترکیب نمایید تا یک ماده صلب تقویت کننده کامپوزیتی پلاستیک/GRP/فایبرگلاس تولید شود.

انواع پارچه شیشه دو جهته، برای استفاده در روش های استاندارد مانند لایه گذاری تر (wet-lay)، کیسه خلاء و تزریق رزین (انواع رزین های متداول مانند اپوکسی، پلی استر و وینیل استر) مناسب است و حتی می‌توان آن‌ها را به تنهایی به عنوان تقویت کننده در قالب‌ها یا قطعات فایبرگلاس/GRP استفاده نمود. همچنین ترکیب آن‌ها را با سایر تقویت کننده‌ها مانند فیبرهای کربن یا الیاف مصنوعی تر لمینتی با خواص ویژه تولید می‌کند.از پارچه شیشه دو جهته می‌توان به عنوان یک روکش فوق سبک در کاربردهایی مانند رویه بال‌های RC و بدنه هواپیما، پترن‌های فومی بی‌نهایت، پانل‌های خودرو، تخته‎‌های موج سواری، قایق‌ها و قالب‌سازی استفاده نمود. فیبرهای شیشه دو جهته غالبا جایگزینی عالی برای پارچه‌های الیاف کوتاه سنتی (CSM) هستند، خصوصا زمانی که با رزین اپوکس کار می‌کنید و در جایی که عدم چسب موجب خراب شدن کار می‌شود و خواص مکانیکی بهبود یافته الیاف پیوسته حریف نبود رزین اپوکسی می‌شود.

امروزه از الیاف شیشه دو جهته در زمینه‌ها و صنایع مختلفی استفاده می‌شود از جمله ساخت قطعات خودرو و هواپیما، ساخت تجهیزات ورزشی، ساخت بدنه کشتی و … اما مهم‌ترین محل مصرف و کاربرد الیاف فایبرگلاس شیشه در صنعت مقاوم سازی سازه‌ها، پوشش‌های محافظتی FRP لاینینگ و آب بندی اجزا است. از الیاف شیشه دو جهته به دلیل مقاومت در برابر عوامل خورنده استفاده زیادی به عنوان پوشش‌های حفاظتی لاینینگ در صنایع مختلف می‌شود، همچنین این الیاف عایق الکتریکی بوده و از آن در زمینه‌های مختلفی که نیاز به عایق‌های الکتریکی با مقاومت و دوام بالا هستند استفاده می‌شود. الیاف شیشه دو جهته با استفاده از رزین‌های مختلفی از جمله رزین اپوکسی، پلی اورتان و پلی استر به سطوح مورد نیاز چسبانده می شوند و تشکیل کامپوزیت GFRP می‌دهند.

انواع پارچه شیشه دو جهته

الیاف شیشه دو جهته در انواع و کلاس‌های مختلفی موجود هستند که بنابر نیاز و کاربری پروژه‌ها از انواع مختلف استفاده می‌شود. انواع الیاف شیشه فایبرگلاس عبارتند از:

  • الیاف شیشه کلاس E
  • الیاف شیشه کلاس C
  • الیاف شیشه کلاس A
  • الیاف شیشه کلاس S

الیاف شیشه نوع E متداول ترین الیاف شیشه هستند که کم‌ترین مواد قلیایی در ساخت آن‌ها به کار می‌رود. از این الیاف علاوه بر مقاوم سازی سازه ها، در صنعت برق به عنوان مقاومت های الکتریکی نیز استفاده می‌گردد. الیاف شیشه نوع C در محیط هایی که مواد شیمیایی خورنده وجود داشته باشند، کاربرد فراوان دارند. الیاف شیشه نوع A امروزه از چرخه‌ تولید خارج گردیده‌اند. الیاف شیشه نوع S مقاومت و مدول الاستیسیته بسیار زیادی دارند و بیش‌تر در صنایع هوا فضا و تحقیقات فضایی و هوایی برای پوشش موشک‌ها و قطعات هواپیمایی به کار می‌روند.

کاربرد پارچه شیشه دو جهته

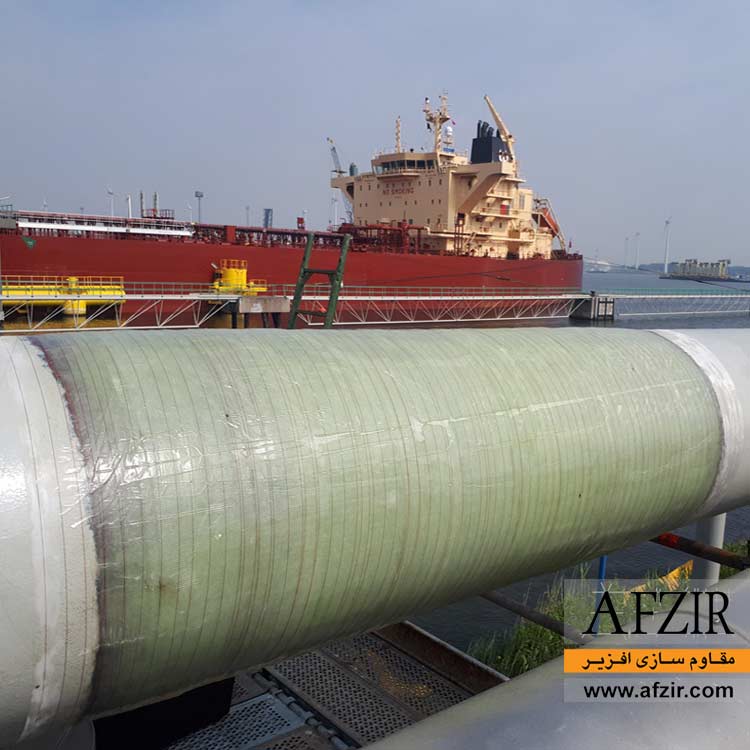

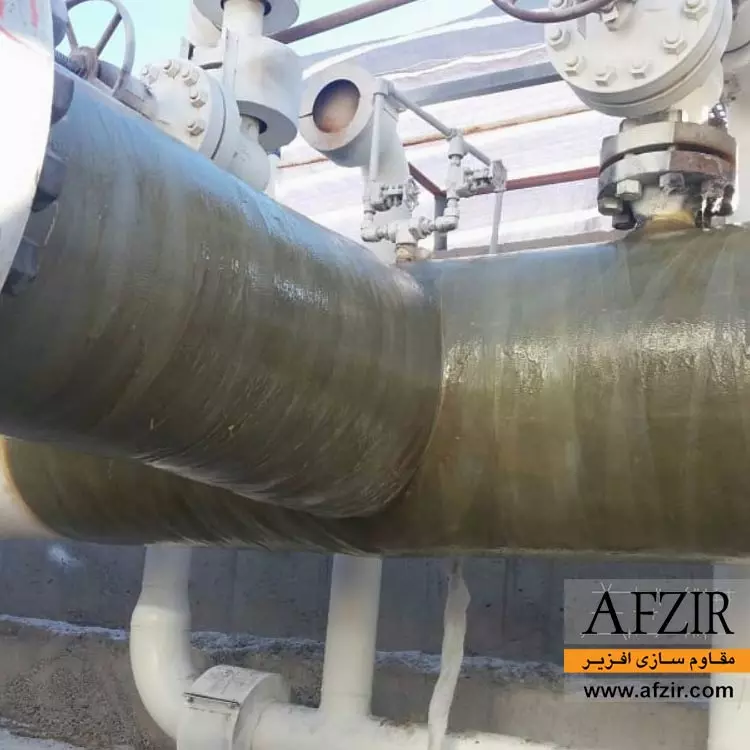

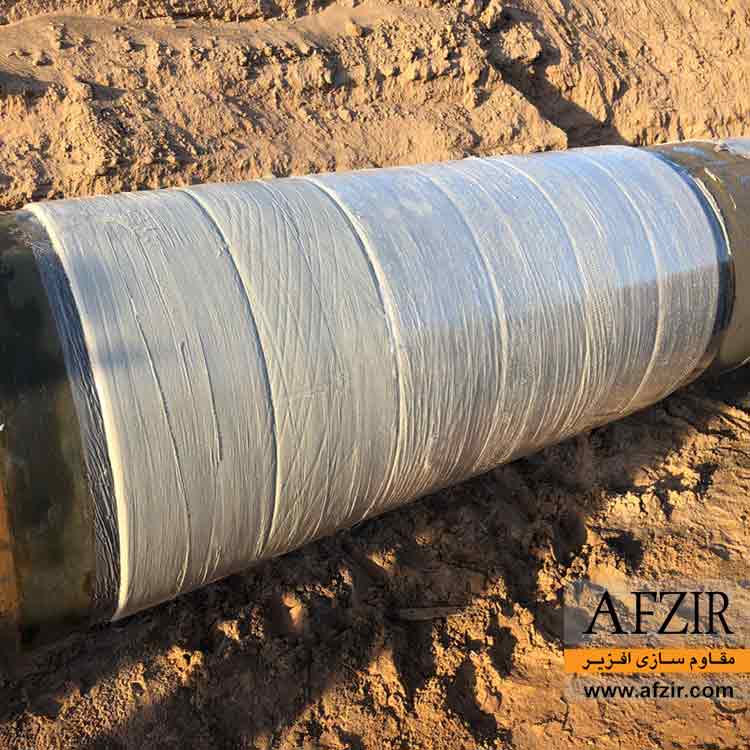

اصلی ترین کاربرد پارچه شیشه دو جهته مقاوم‌سازی و ترمیم لوله ها و مخازن، بناهای تاریخی، طاق‌دار، تونل‌ها و بزرگراه‌ها  و مقاوم سازی سطوح آسیب‌دیده یا خراب‌شده در اثر آتش‌سوزی، ضربه و یا عمر بالای سازه است. پارچه شیشه مقاومت لرزه‌ای و ظرفیت بارگذاری در دیوار برشی‌های بنایی یا بتنی، اتصالات تیر و ستون و ستون‌های بتنی را افزایش می‌دهد و و کمبود ظرفیت باربری تیر، دال، ستون و دیوار بتنی در اثر اشکالات طراحی، تغییر کاربری و افزایش بارگذاری در ساختمان‌، پل و پارکینگ‌ها را جبران می‌کند.

استفاده از پارچه شیشه دو جهته در لمینت‌های ساختاری با کارایی بالا، در عین حالی که موجب افزایش وزن یا ضخامت در لمینت نمی‌شود، موجب بهبود سختی آن می‌شود. کاهش زیر-نشان در پارچه، موجب زیبایی بیشتر محصولات نهایی شده و در عین حال موجب صرفه جویی در مواد و نیروی کار می‌شود. این پارچه‌های همه کاره در کاربردهای کامپوزیتی بسیاری از جمله پوشش GFRP مخازن ذخیره، بدنه قایق، پانل های کامیون و تریلر، تیغه های توربین های بادی، تجهیزات ورزشی و عرشه پل‌ها استفاده می‌شوند.

با توجه به تقاضای فزاینده مواد تقویتی در سازه‌ها و پروژه‌های ساختمانی و معماری، بخش ساخت و ساز بیش از یک چهارم کل درآمد سال 2017 بازار خرید الیاف شیشه حصیری فایبرگلاس را به خود اختصاص داده است. افزایش نفوذ محصولات کامپوزیتی در صنعت ساختمانی به دلیل ویژگی های این محصول از جمله تحمل بارهای طولی و عرضی و مقاومت شیمیایی و خوردگی بیشتر، به رشد آن کمک کرده است.

ویژگی برتر پارچه شیشه دو جهته GFRP، یعنی مقاومت الکتریکی کامل و عایق الکتریکی بودن آن، موجب شده است که از این محصول به عنوان یک ماده تقویت کننده در لمینت‌های فشار بالا در مدارهای چاپی (PCB) استفاده شود. این PCB ها عمدتا در رایانه ها، مودم‌ها، لوازم الکترونیکی مصرفی، خودرو و محصولات مخابراتی استفاده می‌شوند. در نتیجه تقاضای پارچه‌های فایبرگلاس در صنایع کاربردی نیز افزایش یافته است. از پارچه های پرکاربرد افزیر می توان به الیاف شیشه سوزنی و حصیری، الیاف شیشه دو جهته 300 گرمی، الیاف شیشه حصیری 600 گرمی، الیاف فایبرگلاس 600 گرمی اشاره کرد.

ویژگی پارچه شیشه دو جهته

  • پارچه شیشه دو جهته مقاومت بالایی نسبت به وزن خود دارد و برای ایجاد محصورشدگی، افزایش مقاومت برشی و انعطاف‌پذیری بکار برده می‌شود. پارچه شیشه دو جهته ضد خوردگی بوده و به علت شکل‌پذیری بالایی که دارد، در مقاطع پیچیده قابل استفاده است.
  • از طرفی پارچۀ دو جهته به ظاهر سازه آسیبی وارد نکرده و نصب آن آسان و سریع بوده و بدون نیاز به تجهیزات و ماشین‌آلات پیچیده نصب می‌گردد. این پارچه در سازه‌های بنایی، بتنی، چوبی و فولادی مورد استفاده قرار می‌گیرد و می‌توان آن را  به صورت عمودی و افقی در نواحی داخلی و خارجی سازه  اعمال کرد.
  • به دلیل قیمت پایین پارچه شیشه دو جهته صرفۀ اقتصادی دارد اما باید توجه داشت که اگر به مقاومت بالایی در سازه احتیاج داشته باشیم، به علت صرفه جویی در میزان محصولات مقاوم سازی ساختمان با FRP (رزین و پارچه های کامپوزیت) بهتر است از پارچه کربن که مقاومتی دو برابر پارچه ی شیشه دارد استفاده گردد.
  • پارچه شیشه دو جهته یک کامپوزیت سبک مستحکم است و در بسیاری از فرایندها استفاده می شود. استحکام بالک و وزن آن نسبت به بسیاری از فلزات بهتر است و به راحتی می‌توان آن را به اشکال پیچیده فرم داد.

تفاوت پارچه شیشه‌ دو جهته با پارچه ی کربن دو جهته :

  • پارچه شیشه، نسبت به پارچه کربن مدول کششی پایین‌تری دارد.
  •  وزن مخصوص پارچه شیشه نسبت به پارچه کربن کمتر است.
  • پارچه شیشه نسبت به دیگر پارچه های FRP مقاومت پایین تری در برابر خستگی دارد.
  • پارچه شیشه سختی زیادی دارد و باعث کند شدن ابزار برش می گردد.
  • پارچه شیشه نسبت به پارچه های کربنی قیمت ارزان تری دارد.
  • مقاومت کششی پارچه شیشه نصف پارچه ی کربنی است.

قیمت خرید پارچه شیشه دو جهته چه مقدار می باشد؟

قیمت پارچه شیشه دو جهته (کد ™BGW)، به صورت متری محاسبه می‌شود. برای اطلاع از نحوه خرید و قیمت به روز پارچه شیشه دو جهته می‌توانید با کارشناسان ما تماس بگیرد.

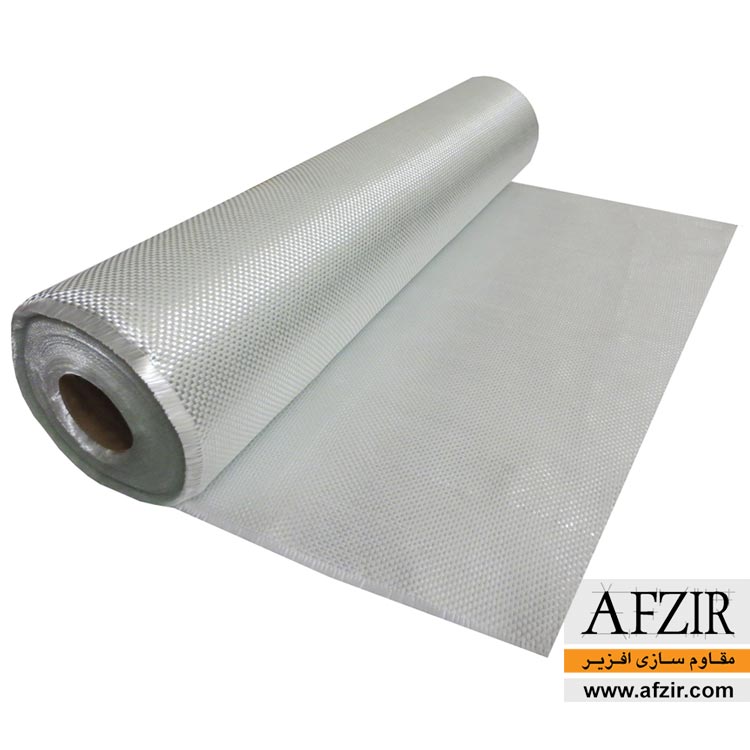

بسته بندی پارچه شیشه دو جهته

پارچه شیشه دو جهته (کد ™BGW) در وزن‌های 100-1200 گرم بر مترمربع و عرض 50-100 میلی‌متر موجود می‌باشد.

مشخصات پارچه شیشه دو جهته

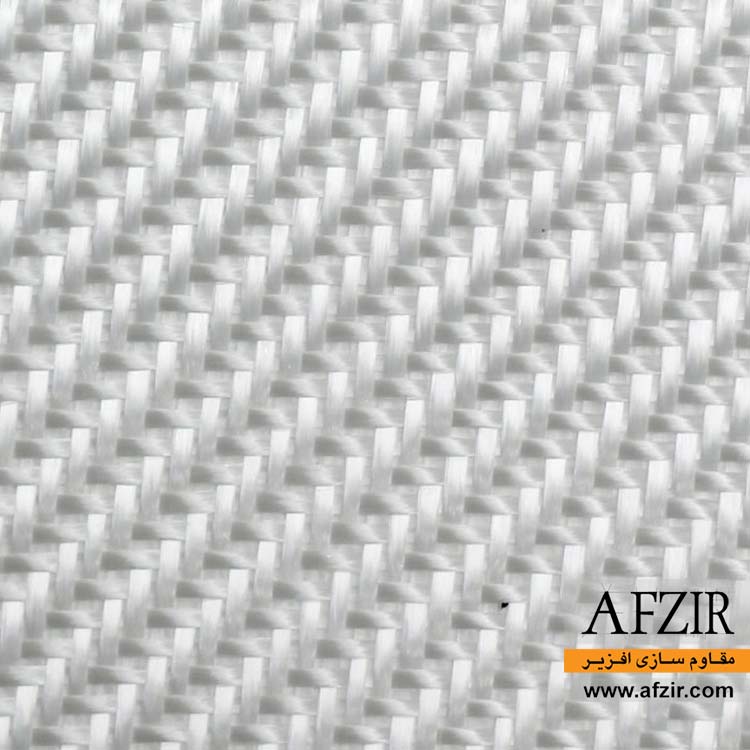

در پارچه‌های شیشه دو جهته، الیاف تار و پود بر هم عمود هستند. به همین سبب نسب به فولاد استحکام کششی بالاتری دارند. مدول کششی آن‌ها چیزی در حدود 70 گیگا پاسکال است. در نتیجه می‌توان از پارچه‌های کامپوزیتی GFRP به عنوان یک تقویت کننده بیرونی، استفاده نمود. البته این نکته لازم به ذکر است که نباید از این الیاف در مواردی که تنش‌های فشاری اعمال ‌می‌شود، به عنوان تقویت کننده استفاده نمود. همچنین در برابر خوردگی و محیط‌های اسیدی مقاومت بالایی دارند.

اما هنگام خرید پارچه الیاف شیشه و فایبرگلاس باید به نکاتی توجه نمود که در ادامه به آن‌ها اشاره کرده ایم:

  • نر‌می‌ یا دنیر الیاف
    دنیر واحد اندازه گیری چگالی جر‌می‌ خطی الیاف است و برای بیان نر‌می‌الیاف استفاده ‌می‌شود. به صورت جرم بر حسب گرم در هر 9000 متر رشته تعریف ‌می‌شود. دنیر کل نیز به صورت جرم در هر 9000 متر تعریف ‌می‌شود اما برای مجموعه رشته‌ها مانند یک نخ تعریف ‌می‌شود.
  • وزن پارچه
    وزن پارچه، وزن در واحد سطح پارچه و منسوجات است.
  • ضخامت کلی
    ضخامت کلی نیز توسط یک گیج که دارای دو سیلندر مسطح است اندازه گیری ‌می‌شود. ضخامت پارچه برای یک ناحیه از نمونه و توسط مکانیزم بارگذاری با فنر با فشار ثابت، اندازه گیری ‌می‌شود.
  • عرض کلی یا OD
    عرض کلی یا قطر خارجی OD عرض برش یک رول پارچه یا منسوجات است.
  • طول کلی
    پارچه‌ها و منسوجات به صورت رول‌هایی در طول‌های مختلف به فروش ‌می‌رسند که مقدار آن به سفارش مشتری بستگی دارد.

نحوۀ خرید پارچه شیشه دو جهته

معمولا پارچه شیشه دو جهته با عرض 50 و 100 میلی متر تولید ‌می‌شود و به صورت متراژ طولی فروخته ‌می‌شود. هنگام فروش پارچه شیشه دو جهته، مانند تمام پارچه‌های تقویت کننده این محصول نیز طبق سفارش و به صورت رول شده به مشتری تحویل داده ‌می‌شود. علاوه بر این، ما رول‌های کامل را به صورت عمده و با قیمتی بی نظیر عرضه ‌می‌کنیم.

بازار جهانی و فروش الیاف شیشه دو جهته

ارزش بازار فروش الیاف شیشه GFRP و قیمت پارچه الیاف شیشه در سال 2016 چیزی در حدود 8.74 میلیارد دلار بوده است و پیش بینی ‌می‌شود در سال 2022 به مقدار 13.48 میلیارد دلار برسد. CAGR در طی سالهای 2017 تا 2022 چیزی در حدود 7.62 درصد بوده است. در طی این سالها، استفاده از پارچه‌های فایبرگلاس در صنایع انرژی بادی، حمل و نقل، برق و الکترونیک، دریایی، ساخت و ساز، هوافضا و صنایع دفاعی اهمیت بسیاری یافته است. در میان انواع الیاف شیشه دو جهته، پارچه‌های شیشه E-glass، به دلیل خواص برجسته مانند وزن کم، استحکام بالا، مقاومت در برابر خوردگی، و خواص عایقی بهتر و بازده قیمت بالاتر و هزینه کمتر نسبت به سایر الیاف‌ها، در کاربردهای مختلف از جمله صنایع انرژی بادی، حمل و نقل، ساخت و ساز و برق و الکترونیک، بیشترین تقاضا و بالاترین سرعت رشد را داشته است.

با توجه به لزوم توسعه نیروگاه‌های بادی و تقاضا برای توسعه زیر ساخت‌های توربین‌های بادی در طی سالهای 2017 تا 2022، انتظار ‌می‌رفت استفاده از پارچه شیشه دو جهته در این بخش صنعتی، بالاترین سرعت رشد را داشته باشد. پارچه‌های فایبرگلاس مورد استفاده در قطعات توربین‌های بادی، در عین حالی که استحکام بالا و مقاومت خوردگی خوبی دارند، سبک نیز هستند. همچنین پیش بینی ‌می‌شود با توجه به ضرورت استفاده از انرژی‌های پاک در آینده، تقاضا وبازار فروش الیاف شیشه دو جهته در این حوزه از صنعت رشد چشمگیری داشته باشد. برای خرید و قیمت پارچه الیاف شیشه با کارشناسان ما در شرکت افزیر در ارتباط باشید.



ویژگی‌ها


  • مقاومت کششی بالا (کمتر از الیاف کربن)
  • قیمت کمتر نسبت الیاف کربن و آرامید
  • ضریب انبساط حرارتی بسیار کم
  • عایق الکتریکی
  • وزن کم
  • مقاوم در برابر محیط های خورنده

کاربردها

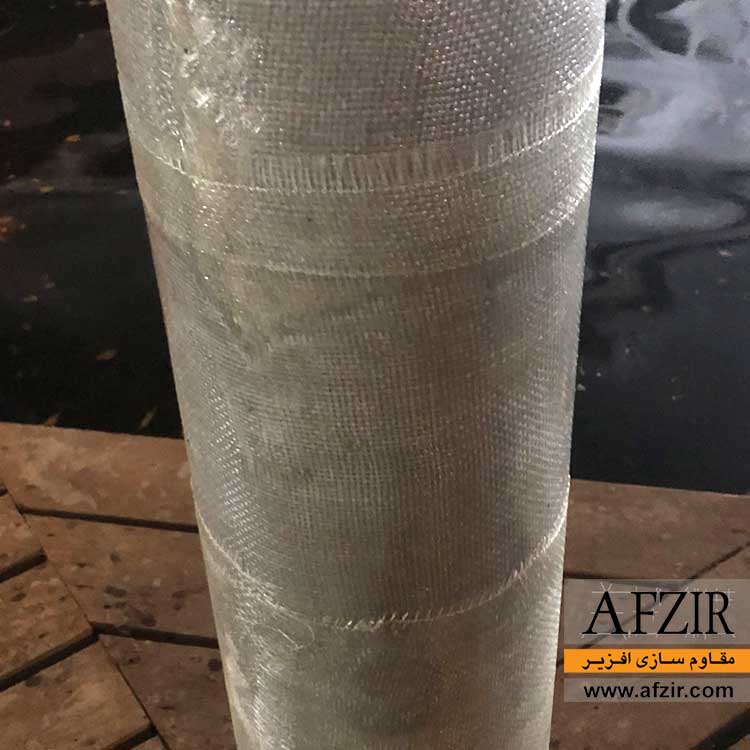

  • مقاوم سازی و بهسازی لرزه ای ساختمان ها
  • مقاوم سازی سازه های صنعتی
  • مقاوم سازی پل ها و سیلوها
  • مقاوم سازی انواع لوله ها و مخازن
  • آب بندی مخازن و پوشش های صنعتی
  • ساخت قطعات کامپوزیت GFRP

بسته‌بندی


  • وزن‌های 100-1200 گرم بر مترمربع و عرض 50-100 میلی‌متر

رنگ محصول


  • سفید

مشخصات فنی و اجرایی

مشخصات فیزیکی
مشخصات پارچه شیشه دو جهته
وزن واحد سطح 200-1200g/m²
رنگ سفید
بافت الیاف دو جهته
راستای بافت الیاف عمود برهم
عرض الیاف 50-100mm
ضخامت الیاف 0.08-0.34mm
مشخصات مکانیکی
مقایسه خصوصیات الیاف شیشه دو جهته با فولاد رایج ساختمانی
مشخصات الیاف شیشه دو جهته فولاد رایج ساختمانی
مقاومت کششی 2500MPa 360MPa
مدول کششی 70GPa 200GPa
جرم واحد حجم 2550Kg/m³ 7850Kg/m³
مقاومت در برابر خوردگی دارد ندارد
مقاومت در برابر محیط های اسیدی دارد ندارد
راهنمای کارفرمایان

عمده کاربرد پارچه شیشه دو جهته در صنعت ساختمان و مقاوم سازی ساختمان ها است. حال به بررسی عواملی که کارفرمایان را ملزم به انجام مقاوم سازی در ساختمان ها و سازه های مختلف می کند میپردازیم.

به طور کلی مقاوم سازی به معنای بالا بردن تحمل و مقاومت اعضای مختلف ساختمان در مقابل شرایطی است که می تواند برای ساختمان خطر آفرین باشد مثل زلزله، آتش سوزی و… البته لازم به ذکر است که مقاوم سازی همیشه به جهت مقابله با آثار مخربی مثل زلزله انجام نمیشود و گاها به جهت نیاز به انجام تغییراتی مثل تغییر در کاربری ساختمان و یا افت کیفیت مصالح به کار رفته در ساختمان انجام میگیرد.

موارد نیاز به مقاوم سازی در ساختمان:

در زیر به مواردی اشاره کرده ایم که در صورت اتفاق افتادن هرکدام از آن ها نیاز به مقاوم سازی در ساختمان پیدا می کنیم:

خرابی های موجود در ساختمان های قدیمی:

یکی از موارد شایع در ساختمان ها بروز خرابی و اشکال در طول مدت استفاده از ساختمان است. این خرابی به اشکال مختلف در ساختمان ها میتواند رویت شود.کرمو شدن بتن، ایجاد ترک های غیر عادی و خوردگی میلگرد های موجود در تیرها، ستون ها و سقف ها اشاره کرد که البته تشخیص بسیاری از این موارد نیاز به انجام روش های مختلف تست بتن شامل کرگیری و.. میباشد.

اشتباهات و خطاهای اجرایی:

یکی از مهم ترین مواردی که حتما لازم است تا ساختمان توسط کارشناسان مقاوم سازی مورد بررسی قرار گیرد وقوع اشتباهاتی است که در مرحله‌ی اجرای سازه پیش می آید. این اشتباهات در ساختمان های مختلف به شکل های بسیار گوناگونی امکان اتفاق افتادن دارد که می توان به ضعف در نمونه های آزمایش بتن، عدم همخوانی مقاومت طراحی بتن با مقاومت موجود، شکم دادن تیر و ستون، کرمو شدگی بتن و… اشاره کرد.

تغییر کاربری ساختمان:

تغییر در کاربری ساختمان ها امروزه امری متداول بوده و از جمله مواردی است که در آن باید قبل از انجام این کار ساختمان به طور کامل مورد بررسی قرار گیرد. تغییر در کاربری ساختمان باعث به وجود آمدن نیروهای جدیدی در اعضای ساختمان می شود که ساختمان برای آن ها طراحی نشده و به وجود آمدن آن ها ممکن است اعضای باربر مثل تیر، ستون و … را دچار گسیختگی و خرابی های شدیدی بکند. در این موارد لازم است تا مهندس مشاور مجرب به طور کامل ارزیابی از سازه موجود به عمل آورده و امکان سنجی تغییر کاربری را انجام دهد تا در نهایت طرحی با دقت بالا و جزئیات کامل ارائه گردد.

تشخیص به موقع ایرادات و انتخاب راه حل درست باعث صرفه جویی زیادی درهزینه های ساختمان خواهد شد. از آن جایی که انتخاب غلط یک شیوه‌ نامناسب مقاوم‌سازی ساختمان و تعمیر یا تقویت یک سازه، حتی می‌تواند شرایط را بدتر هم بکند لازم است از افراد با تجربه و خبره در این زمینه کمک گرفته شود.

کارفرمایان گزینه های مختلفی برای انجام مقاوم سازی ساختمان دارند که باید از بین همگی این روش ها یک گزینه را جهت اجرا در پروژه های خود انتخاب کنند. مقاوم سازی با استفاده از ا پارچه شیشه دو جهته روشی است که روز به روز استفاده از آن گسترده تر می شود. اما مهم ترین علل فراگیر شدن این روش چیست؟

مقاومت بالا
وزن کم
عدم رسانایی جریان الکتریسیته
کاهش هزینه ها
و…
هم چنین مشکلاتی که سایر روش های مقاوم سازی مثل ژاکت فولادی و ژاکت بتنی برای ساختمان ایجاد می کنند مثل افزایش وزن ساختمان، تغییر در معماری و کوچک کردن زیر بنای مفید ساختمان، اخلال در کاربری ساختمان به مدت طولانی، افزایش هزینه ها و هم چنین امکان تکرار مشکلات پیش آمده مثل خوردگی و زنگ زدگی همه و همه به فواید مقاوم سازی با استفاده از پارچه شیشه دو جهته می افزاید.

راهنمای ناظران و طراحان

بطور کلی مقاوم سازی سازه ها به منظور افزایش ظرفیت باربری ساختمان، بهبود نارسایی های ناشی از خوردگی و فرسایش، افزایش شکل پذیری سازه، نیاز به تغییر در کاربری سازه و جبران خطاهای طراحی و اجرایی صورت می گیرد.

پارچه شیشه دو جهته، مقاوم در برابر خوردگی و دارای مقاومت کششی بالا می باشند و وزن کم آن که یکی از اهداف مقاوم سازی است باعث افزایش روزافزون استفاده از آن ها در پروژه های مقاوم سازی و بهسازی لرزه ای شده است.

برای انجام و طراحی سیستم مقاوم سازی سازه در پروژه ها لازم است تا وضعیت موجود سازه از قبیل ظرفیت باربری فعلی المان ها، نقص ها و اشکالات پیش آمده، فایل های محاسباتی سازه و مدارک و نقشه های موجود سازه به طور کامل مورد بررسی قرار گیرد.

اصول کلی طراحی سیستم مقاوم سازی با پارچه شیشه دو جهته:

اصول کلی و روش کلی طراحی بر پایه حالت حدی می باشد تا سطح عملکردی و ایمنی قابل قبولی ارائه شود و به دلیل شناخت کمتری که از کامپوزیت های GFRP نسبت سایر مصالح موجود مانند بتن وجود دارد لازم است تا ضرایب کاهش مقاومت به گونه ای اعمال شوند تا ضریب اطمینان طراحی بیش از 3.5 باشد. هم چنین لازم است تا خواص مصالح موجود مانند مقاومت فشاری، مدول الاستیسیته و … به وسیله ی آزمایشاتی مثل انجام کرگیری و تست مقاومت فشاری و انجام تست التراسونیک اندازه گیری شود.

انواع رفتار پارچه شیشه دو جهته:

رفتار کششی:

در بارگذاری کشش مستقیم، الیاف شیشه قبل از گسیختگی هیچ رفتار خمیری ندارند. رفتار کششی مصالح توسط یک رابطه تنش – کرنش خطی الاستیک تا هنگام شکست که بطور ناگهانی اتفاق می افتد، مشخص می شود. مقاومت کششی و سختی مصالح به عوامل متعددی بستگی دارد. از آنجا که در کامپوزیت GFRP الیاف نقش اساسی در باربری دارند، نوع الیاف، جهت قرارگیری و همچنین مقدار آنها مهمترین نقش را در خواص کششی ایفا می کنند.

رفتار فشاری:

کامپوزیت های GFRP که به صورت پوشش بیرونی عمل می کنند ، نباید به عنوان تقویت کننده فشاری مورد استفاده قرار بگیرند. البته در ستون ها به دلیل رفتار محصور کنندگی الیاف مقاومت فشاری و ظرفیت ستون به صورت غیر مستقیم افزایش می یابد.

ارزیابی و پذیرش

برای ارزیابی سیستم FRP باید راستای قرارگیری الیاف، وجود جدایش لایه ای و چسبندگی به سطح، جهت قرارگیری لایه ها و …. و هم چنین تطابق یا عدم تطابق با نقشه های طراحی توسط دستگاه نظارت بررسی شود که در ادامه به پاره ای از موارد و وظایف دستگاه نظارتی اشاره می کنیم.

برای استفاده ازفیبر شیشه در پروژه ها، این مواد باید بر اساس اطلاعات آزمایشگاهی مربوط به این مصالح کنترل شود. اطلاعات آزمایشگاهی به وسیله ی شرکت تامین کننده فراهم می شود.

پس از نصب و کسب مقاومت کامپوزیت های GFRP آزمایش کشش چسب (تست Pull Off) بر روی نمونه های مغزه گیری شده انجام می شود و مقاومت چسب باید بیش از 1.4MPa باشد تا پدیده جدا شدن و گسیختگی در بتن مشاهده شود. در صورتی که میزان مقاومت کمتر از مقدار تعیین شده باشد یا جدایش سیستم FRP از بتن اتفاق بیوفتد نشان دهنده وجود اشکال در سیستم است و الیاف شیشه نمی تواند عملکرد مورد انتظار را فراهم کند.

برای ارزیابی و تایید الیاف نصب شده باید موارد دیگری نیز در نظر گرفته شود که به پاره ای از آن ها اشاره می کنیم:

وقوع پدیده جداشدگی
جهت قرارگیری لایه ها که امری بسیار مهم بوده و وجود انجراف حتی به اندازه 5 درجه از راستای تعیین شده میتواند تاثیر زیادی در کاهش مقاومت داشته باشد.
ضخامت بعد از عمل آوری با رزین
طول وصله الیاف
و…

مراحل اجرا

جزئیات اجرای سیستم FRP و پارچه شیشه دو جهته به هندسه سازه، صافی سطوح زیرکار و… بستگی دارد و لازم است پیمانکار مصالح FRP را مطابق با مشخصات توصیف شده توسط مهندس مشاور مثل نوع الیاف، نوع رزین، تعداد لایه ها، نحوه ی اجرا و… در اجرای عملیات مقاوم سازی استفاده نماید.

مراحل اجرای پارچه شیشه دو جهته:

اجرای سیستم های مقاوم سازی با فیبر شیشه باید مطابق مراحل زیر و به دقت انجام شود تا کیفیت مطلوب به دست آید.

ترمیم بتن و آماده سازی زیرکار:

لازم است تمام اشکالات موجود در بتن اصلی و بتن زیرکار که ممکن است یکپارچگی کامپوزیت GFRP را دچار مشکل کند، قبل از اجرای الیاف از بین برده شود و هم چنین در مواردی که احتمال خوردگی و زنگ زدگی میلگردهای موجود در بتن می رود باید ابتدا اثرات خوردگی و رسوبات پاکسازی شده و خرابی ها ترمیم شوند.

اختلاط رزین ها:

اختلاط رزین ها باید مطابق رویه توصیه شده توسط سازنده مطابق با مشخصات فنی پروژه انجام شود. تمامی اجزای رزین باید در شرایط دمایی مناسب و به مقدار کافی مخلوط شوند تا زمانی که مواد به حالت یکنواخت برسد.

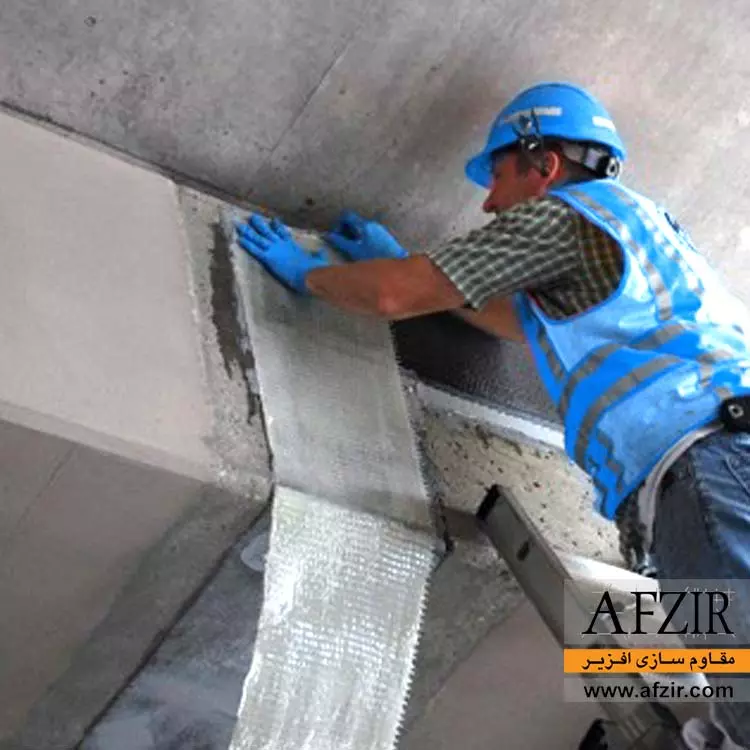

نصب الیاف FRP:

پس از آماده سازی سطح زیرکار نوبت به نصب الیاف FRP می رسد که دارای روش های مختلفی است و روش نصب باید توسط مشاور مشخص شود. در ادامه به انواع روش های نصب الیاف FRP می پردازیم:

انواع روش های نصب پارچه شیشه دو جهته:

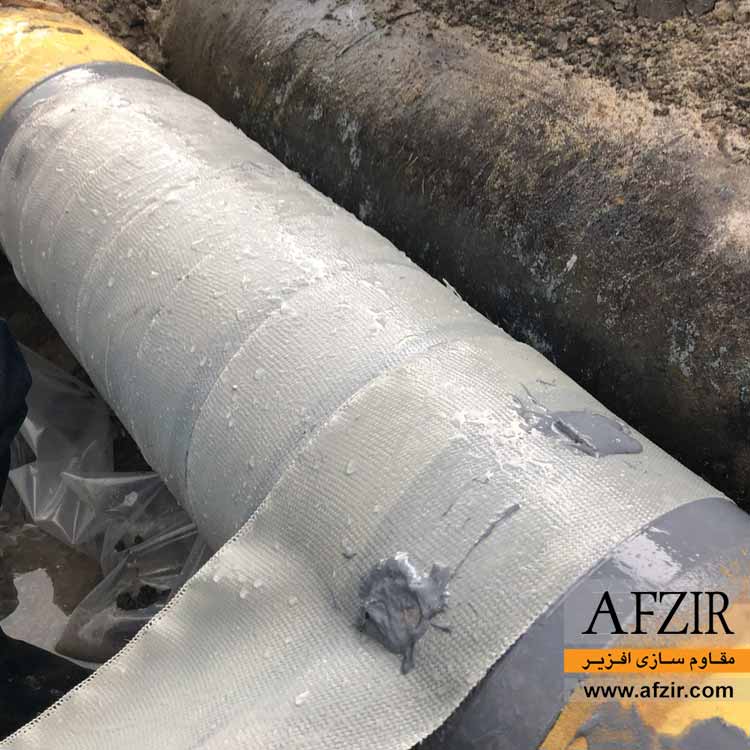

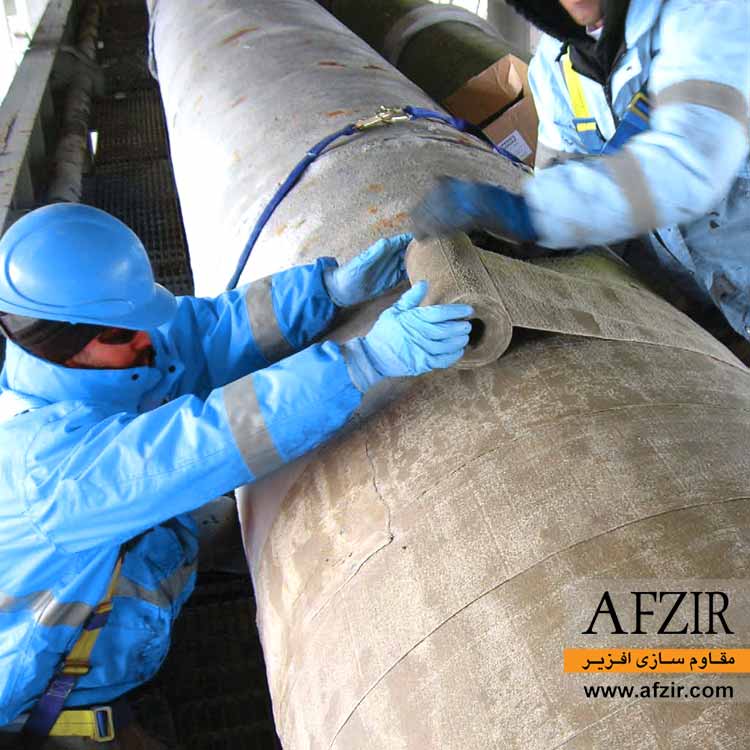

سیستم چسباندن تر الیاف الیاف:

در این روش نصب، سیستم الیاف به صورت رزین نخورده یا خشک با دست نصب می شوند. الیاف می توانند در یک فرآیند جداگانه به کمک دستگاه آغشته ساز با مواد رزین بارور و اشباع شده و بعد از آن روی سطح بتن نصب شوند.

سیستم پیش آغشته الیاف:

سیستم های پیش آغشته دو جهته ابتدا در کارخانه با رزین آغشته می شوند، ولی رزین عمل آوری نمی شود. این الیاف به سطوح با یا بدون رزین اضافی چسیانده می شوند و در محل عمل آوری می شوند.عدم رعایت هر یک از این موارد و سایر مواردی که توسط مشاور و سازنده بیان می شود باعث ایجاد ضعف در باربری سیستم و در مواردی جدا شدن الیاف از سطح می شود.در ادامه به پاره ای از مواردی که رعایت آن ها از وقوع جدا شدگی الیاف جلوگیری خواهد کرد اشاره می شود:

حتی المقدور از چسباندن فیبر شیشه در سطح داخلی گوشه ها پرهیز شود طول مهاری کافی رعایت شود.
همپوشانی (Overlap) لازم در محل های وصله اجرا گردد.

راهنمای QC (کنترل کیفی)

پس از اجرای سیستم FRP لازم است تمهیدات و برنامه های تضمین و کنترل کیفیت توسط واحد کنترل کیفی (QC) به کار گرفته شود. کنترل کیفیت از طریق یک سری بازرسی ها و آزمایش های مورد نیاز انجام گردد.

بازرسان کنترل کیفی باید با کامپوزیت FRP و نحوه ی اجرا و نصب آن به طور کامل آشنایی داشته باشد و در جریان نصب سیستم الیاف شیشه بازرسی هایی را به صورت روزانه انجام دهد که این بازرسی ها باید شامل موارد زیر باشد:

دمای محیط، رطوبت نسبی و شرایط آب و هوایی
میزان خشک بودن سطوح
روش های آماده سازی سطوح
مشاهده فرآیند گیرش رزین ها
موقعیت و اندازه هر نوع جدایش لایه ای یا وجود حباب های هوا
و…
هم چنین واحد کنترل کیفی باید به صورت دوره ای کامپوزیت GFRP اجرا شده را مورد بازرسی و ارزیابی قرار دهد.

انواع روش های ارزیابی سیستم FRP:

بازرسی های کلی:

با بازرسی های چشمی، دیدی کلی نسبت به هر نوع تغییرات در رنگ، جدا شدن الیاف، ترک خوردگی و… بدست می دهد که وجود هریک از این عوامل نشان دهنده ی ضعف در سیستم و اجرای نادرست می باشد. طبیعت مصالح مرکب FRP به گونه ای است که باید در حین بهره برداری، تاحد امکان هرگز و یا خیلی به ندرت مورد تعمیر قرار گیرند لذا لازم است سطوح پوشانده شده با مصالح FRP به صورت کلی مورد پایش و بازرسی قرار گیرند.

یکی از خرابی های رایج در سیستم های FRP جدا شدن مصالح مرکب از بتن است که خرابی بسیار خطرناکی است که در صورت رخداد آن عملا سیستم کامپوزیت FRP  یا سیستم سیستم ™FibraOne کارایی ندارد. لذا جدا شدن مصالح مرکب از بتن باید مورد ارزیابی قرار گیرد. بهترین راه تشخیص این حالت انجام آزمایش کشش Pull-off می باشد که طبق آیین نامه در فواصل زمانی معین باید انجام گیرد و در صورت جدایی الیاف از سطح بتن لازم است که سازه مورد بررسی توسط مشاور مورد تحلیل مجدد قرار گرفته تا نوع عملیات اصلاحی برای آن تعیین شود . چنانچه آسیب های جزیی مصالح مرکب شناسایی شدند ، می توان با روش هایی نظیر تزریق رزین با رعایت احتیاط در اینکه مصالح آسیب بیشترنبیند تعمیر شوند. چنانچه آسیب های کلی و با اهمیت بیشتر نظیر پوسته شدن یا جداشدن لایه ها از یکدیگر در مقیاس وسیع رخ دهد، ممکن است لازم باشد تا چسب و مواد مرکب از محل برداشته شوند . مواد معیوب در یک سطح وسیع و به حد کافی از سطح بتن کنده شده و قسمت پاک شده مجددا با مواد جدید پوشش داده می شود.

پایش و بازرسی دراز مدت:

مطابق نظام پایش و بازرسی لازم است همانند تمامی اعضای سازه ای، سیستم مقاوم سازی با الیاف شیشه نیز مورد پایش و بازرسی قرار گیرد. چنین اقداماتی برای پل ها معمولا سالیانه یک بار به صورت کلی و هر شش سال یکبار به صورت تفصیلی به اجرا در می آید، اما در ساختمان ها بازرسی های منظم به ندرت انجام می گردد. لازم است مهندسین کنترل کیفی ساختمان نسبت به پایش و بازرسی منظم اعضای مقاوم سازی شده توجیه باشند و ساختمان های مقاوم سازی شده با کامپوزیت GFRP مورد پایش و بازرسی منظم برای اعضای تقویت شده قرار گیرند.

مدارک مرتبط

دیتاشیت فنی

دانلود

برگه ایمنی

دانلود

دتایل‌ و نقشه‌ها

دانلود

گالری تصاویر

سوالات متداول

الیاف شیشه دو جهته چیست ؟

پارچه‌های الیاف شیشه دوجهته، از روینگ‌های الیاف شیشه با استحکام بالا که به صورت تاری پودی (0 و 90 درجه) درهم ‏تنیده شده‌اند، ساخته می‌شود. پارچه‌های الیاف شیشه دوجهته با رزین‌هایی چون رزین اپوکسی، رزین وینیل استر و رزین ‏پلی‌استر سازگار است. ترکیب این نوع از پارچه‌ها با رزین‌های سازگار، می‌تواند قطعات ویا کامپوزیت‌هایی با مشخصات مکانیکی بسیار عالی ارائه دهد.‏ علاوه بر این به دلیل دوجهته بودن الیاف در این پارچه‌ها، مشخصات مکانیکی الیاف در دوراستای 0 و 90 درجه، تامین می‌شود.

نام تجاری الیاف شیشه دو جهته چیست؟

نام تجاری هر محصول، توسط شرکت سازنده آن تعیین می‌گردد. نام تجاری الیاف شیشه دو جهته معمولا به ‏صورت اختصاری به زبان انگلیسی بیان می‌شود. مثلا الیاف شیشه دو جهته در شرکت مقاوم‌سازی افزیر با کد ‏تجاری ‏BGWTM‏ شناخته می‌شود. ‏

مزیت ویژه الیاف شیشه دو جهته چیست؟

از مزیت‌های ویژه این الیاف می‌توان به مقاومت کششی بالا، قیمت مناسب نسبت به الیاف‌های دیگر، مقاومت شیمیایی بالا ، ‏وزن کم، مقاومت بالا در برابر حرارت و... اشاره نمود‎.‎

قیمت الیاف شیشه دو جهته چقدر است؟

قیمت پارچه الیاف شیشه دوجهته از پارچه‌های الیاف کربنی، پایین‌تر است. زیرا از مشخصات فنی نسبتا ‏کمتری از پارچه‌های الیاف کربن برخوردار است. قیمت الیاف شیشه دوجهته بر اساس وزن و ابعاد موردنیاز ‏تعیین می‌گردد. به دلیل نوسانات بازار، ارائه یک قیمت واحد امکان پذیر نیست . بدین منظور، جهت استعلام ‏قیمت روز محصول می‌توانید با کارشناسان ما در شرکت مقاوم‌سازی افزیر تماس حاصل فرمایید.‏

الیاف شیشه دو جهته چه کاربردی دارند؟

الیاف شیشه دوجهته در‎ ‎مقاوم‌سازی و بهسازی لرزه‌ای ساختمان ها، مقاوم‌سازی سازه‌های صنعتی،مقاوم سازی پل‌ها و ‏سیلوها، مقاوم سازی انواع لوله‌ها و مخازن‌، آب بندی مخازن و پوشش‌های صنعتی‌، ساخت قطعات کامپوزیت ‏FRP‏ و ... ‏کاربرد.‏

الیاف شیشه دو جهته را چگونه تهیه کنیم ؟

پارچه‌های الیاف شیشه دوجهته را می‌توان از شرکت‌های تامین کننده مصالح مقاوم‌سازی مثل شرکت افزیر تهیه نمود. ‏

نوع شیشه مورد استفاده در پارچه‌های الیاف شیشه دو جهته کدام است؟

پارچه‌های الیاف شیشه دوجهته به طور گسترده‌ایی با شیشه نوع ‏E‏ (‏E-Glass‏)، تولید می‌شوند. اما می‌تواند بر اساس نیاز ‏مشتری با انواع شیشه نوع ‏A، شیشه نوع ‏AR، شیشه نوعS‏ و شیشه نوع ‏C‏ ساخته شود.‏

الیاف شیشه دوجهته با چه سطوحی سازگار است؟

الیاف شیشه دوجهته با سطوحی چون بتن، فولاد، چوب و پلاستیک سازگار است و به خوبی بر روی آنها نصب می‌شود.‏

‏ پارچه الیاف شیشه دوجهته در چه ابعاد و وزن‌هایی در بازار عرضه می‌شود؟

پارچه فیبر شیشه دو‌جهته در وزن‌های 200 الی 1200 گرم در هرمتر و با عرض‌های 50 الی 100 سانتی‌متر ، به بازار ‏عرضه می‌شوند. به طور کلی الیاف شیشه سنگین ‌وزن‌تر از الیاف کربن است. ‏

الیاف شیشه دوجهته با چه رزین‌هایی سازگار است و با چه روش هایی قابل اجرا است؟

پارچه‌های الیاف شیشه دوجهته با رزین‌هایی چون رزین اپوکسی، رزین وینیل‌استر، رزین پلی‌استر، رزین فنولیک و رزین ‏پلی اورتان سازگار است. پارچه‌های الیاف شیشه دوجهته می‌تواند با روش‌هایی چون سیستم از پیش آغشته، سیستم چسباندن تر، ‏سیستم قالب‌گیری انتقال رزین، سیستم قالب‌گیری فشرده و... اجرا شود.‏

نظرات (1)

نقد و بررسی‌ها

  1. جابر انصاری

    با سلام روزتون بخیر
    این الیاف شما در رول های چند متری فروخته میشه؟

    • اشکان محمدی

      سلام و درود؛
      پارچه شیشه دو جهته به عرض ۵۰ تا ۱۰۰ میلی متر و در طول دلخواه به سلیقه مشتری برش داده می شوند.
